  • Huawei ipv6 bgp配置

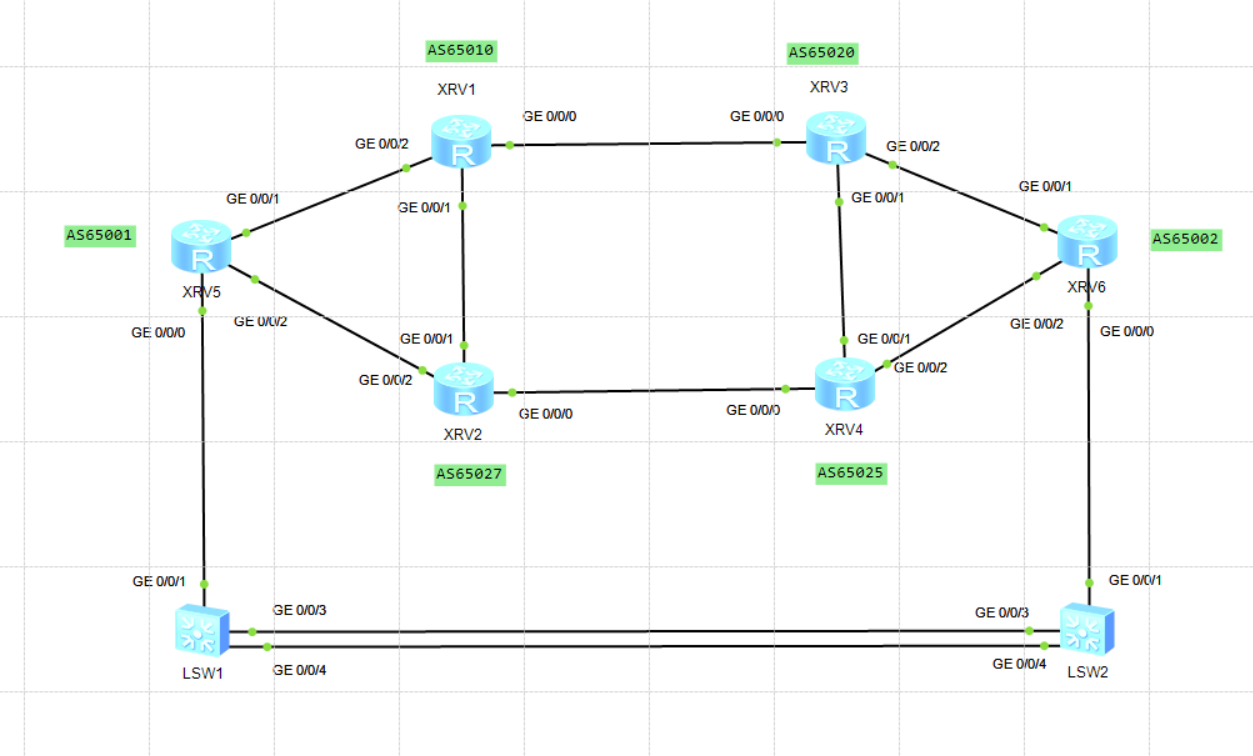

    网络拓扑如下:

    XRV1的配置

    ===========================================================

    interface GigabitEthernet0/0/0
    ipv6 enable
    ipv6 address 2020:18FC::1/64
    #
    interface GigabitEthernet0/0/1
    ipv6 enable
    ipv6 address 2020:18FC:0:2::1/64
    #
    interface GigabitEthernet0/0/2
    ipv6 enable
    ipv6 address 2020:18FC:0:4::1/64
    #
    bgp 65010
    router-id 10.255.255.1
    graceful-restart
    peer 2020:18FC::2 as-number 65020
    peer 2020:18FC::2 password simple cisco
    peer 2020:18FC:0:2::2 as-number 65027
    peer 2020:18FC:0:2::2 password simple cisco
    peer 2020:18FC:0:4::2 as-number 65001
    peer 2020:18FC:0:4::2 password simple cisco
    #
    ipv6-family unicast
    undo synchronization
    peer 2020:18FC::2 enable
    peer 2020:18FC:0:2::2 enable
    peer 2020:18FC:0:4::2 enable
    #

    XRV2的配置

    ===========================================================

    #

    interface GigabitEthernet0/0/0
    ipv6 enable
    ipv6 address 2020:18FC:0:1::1/64
    #
    interface GigabitEthernet0/0/1
    ipv6 enable
    ipv6 address 2020:18FC:0:2::2/64
    #
    interface GigabitEthernet0/0/2
    ipv6 enable
    ipv6 address 2020:18FC:0:6::1/64
    #
    bgp 65027
    router-id 10.255.255.2
    peer 2020:18FC:0:1::2 as-number 65025
    peer 2020:18FC:0:1::2 password simple cisco
    peer 2020:18FC:0:2::1 as-number 65010
    peer 2020:18FC:0:2::1 password simple cisco
    peer 2020:18FC:0:6::2 as-number 65001
    peer 2020:18FC:0:6::2 password simple cisco
    #
    ipv6-family unicast
    undo synchronization
    peer 2020:18FC:0:1::2 enable
    peer 2020:18FC:0:2::1 enable
    peer 2020:18FC:0:6::2 enable
    #

    XRV3的配置

    ===========================================================

    #
    interface GigabitEthernet0/0/0
    ipv6 enable
    ipv6 address 2020:18FC::2/64
    #
    interface GigabitEthernet0/0/1
    ipv6 enable
    ipv6 address 2020:18FC:0:3::1/64
    #
    interface GigabitEthernet0/0/2
    ipv6 enable
    ipv6 address 2020:18FC:0:5::1/64
    #
    bgp 65020
    router-id 10.255.255.3
    peer 2020:18FC::1 as-number 65010
    peer 2020:18FC::1 password simple cisco
    peer 2020:18FC:0:3::2 as-number 65025
    peer 2020:18FC:0:3::2 password simple cisco
    peer 2020:18FC:0:5::2 as-number 65002
    peer 2020:18FC:0:5::2 password simple cisco
    #
    ipv6-family unicast
    undo synchronization
    peer 2020:18FC::1 enable
    peer 2020:18FC:0:3::2 enable
    peer 2020:18FC:0:5::2 enable
    #

    XRV4的配置

    ===========================================================

    #
    interface GigabitEthernet0/0/0
    ipv6 enable
    ipv6 address 2020:18FC:0:1::2/64
    #
    interface GigabitEthernet0/0/1
    ipv6 enable
    ipv6 address 2020:18FC:0:3::2/64
    #
    interface GigabitEthernet0/0/2
    ipv6 enable
    ipv6 address 2020:18FC:0:8::1/64
    #
    bgp 65025
    router-id 10.255.255.4
    peer 2020:18FC:0:1::1 as-number 65027
    peer 2020:18FC:0:1::1 password simple cisco
    peer 2020:18FC:0:3::1 as-number 65020
    peer 2020:18FC:0:3::1 password simple cisco
    peer 2020:18FC:0:8::2 as-number 65002
    peer 2020:18FC:0:8::2 password simple cisco
    #
    ipv6-family unicast
    undo synchronization
    peer 2020:18FC:0:1::1 enable
    peer 2020:18FC:0:3::1 enable
    peer 2020:18FC:0:8::2 enable
    #

    XRV5的配置

    ===========================================================

    #
    interface GigabitEthernet0/0/0
    ipv6 enable
    ipv6 address 2020:18FC:0:9::1/64
    ospfv3 100 area 0.0.0.0
    ospfv3 network-type p2p
    #
    interface GigabitEthernet0/0/1
    ipv6 enable
    ipv6 address 2020:18FC:0:4::2/64
    #
    interface GigabitEthernet0/0/2
    ipv6 enable
    ipv6 address 2020:18FC:0:6::2/64
    #
    bgp 65001
    router-id 10.255.255.5
    peer 2020:18FC:0:4::1 as-number 65010
    peer 2020:18FC:0:4::1 password simple cisco
    peer 2020:18FC:0:6::1 as-number 65027
    peer 2020:18FC:0:6::1 password simple cisco
    #
    ipv6-family unicast
    undo synchronization
    import-route ospfv3 100 med 1000
    peer 2020:18FC:0:4::1 enable
    peer 2020:18FC:0:6::1 enable
    #
    route-policy bgp-to-ospf permit node 10
    if-match ipv6 address prefix-list bgp-to-ospf
    #
    ip ipv6-prefix bgp-to-ospf index 10 permit 2020:1808:: 35
    ip ipv6-prefix bgp-to-ospf index 20 permit 2020:1808:2000:: 35
    ip ipv6-prefix bgp-to-ospf index 30 permit 2020:1808:4000:: 35
    ip ipv6-prefix bgp-to-ospf index 40 permit 2020:1808:6000:: 35
    ip ipv6-prefix bgp-to-ospf index 50 permit 2020:1808:8000:: 35
    ip ipv6-prefix bgp-to-ospf index 60 permit 2020:1808:C000:: 35
    ip ipv6-prefix bgp-to-ospf index 70 permit 2020:1808:E000:: 35
    ip ipv6-prefix bgp-to-ospf index 80 permit 2020:1808:A000:: 35
    #

    XRV6的配置

    ===========================================================

    #
    interface GigabitEthernet0/0/0
    ipv6 enable
    ipv6 address 2020:18FC:0:1C::1/64
    ospfv3 100 area 0.0.0.0
    #
    interface GigabitEthernet0/0/1
    ipv6 enable
    ipv6 address 2020:18FC:0:5::2/64
    ipv6 address 2020:18FC:0:7::2/64
    #
    interface GigabitEthernet0/0/2
    ipv6 enable
    ipv6 address 2020:18FC:0:8::2/64
    #
    interface GigabitEthernet1/0/0
    #
    interface GigabitEthernet2/0/0
    #
    interface GigabitEthernet3/0/0
    #
    interface GigabitEthernet4/0/0
    #
    interface NULL0
    #
    bgp 65002
    router-id 10.255.255.2
    graceful-restart
    peer 2020:18FC:0:5::1 as-number 65020
    peer 2020:18FC:0:5::1 password simple cisco
    peer 2020:18FC:0:8::1 as-number 65025
    peer 2020:18FC:0:8::1 password simple cisco
    #
    ipv4-family unicast
    undo synchronization
    #
    ipv6-family unicast
    undo synchronization
    import-route ospfv3 100
    peer 2020:18FC:0:5::1 enable
    peer 2020:18FC:0:8::1 enable
    #
    route-policy ospf-to-bgp permit node 10
    if-match ipv6 address prefix-list bgp-to-ospf
    #
    ip ipv6-prefix bgp-to-ospf index 10 permit 2020:1814:2000:: 35
    ip ipv6-prefix bgp-to-ospf index 20 permit 2020:1814:4000:: 35
    ip ipv6-prefix bgp-to-ospf index 30 permit 2020:1814:6000:: 35
    ip ipv6-prefix bgp-to-ospf index 40 permit 2020:1814:8000:: 35
    ip ipv6-prefix bgp-to-ospf index 50 permit 2020:1814:A000:: 35
    ip ipv6-prefix bgp-to-ospf index 60 permit 2020:1814:C000:: 35
    ip ipv6-prefix bgp-to-ospf index 70 permit 2020:1814:E000:: 35
    #

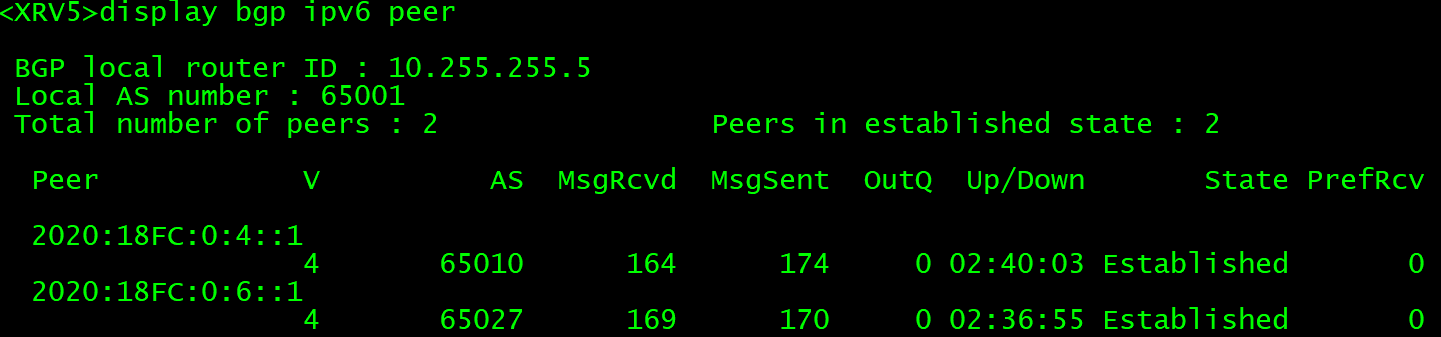

    在XRV5上查看ipv6 bgp邻居

    ===========================================================

    在XRV5上查看ipv6 bgp路由

    ===========================================================
