NX二次开发-基于Winform界面对话框与NXOPEN C#交互的开发(对话框嵌套)

一.用类库方式创建

1.新建类库

进来后编译代码，成功

 添加NXOPEN的库到项目中





 不同NX版本，可能dll所在位置不一样，NX11以上版本在NXBIN这里，NX11以下版本大概在UGII。

 添加头文件

using NXOpen;
using NXOpen.Utilities;
using NXOpen.UF;

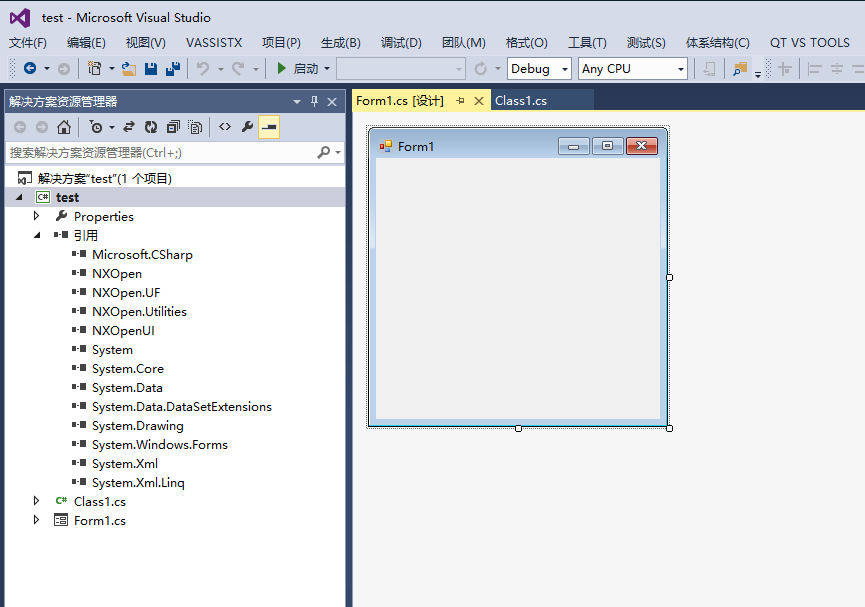

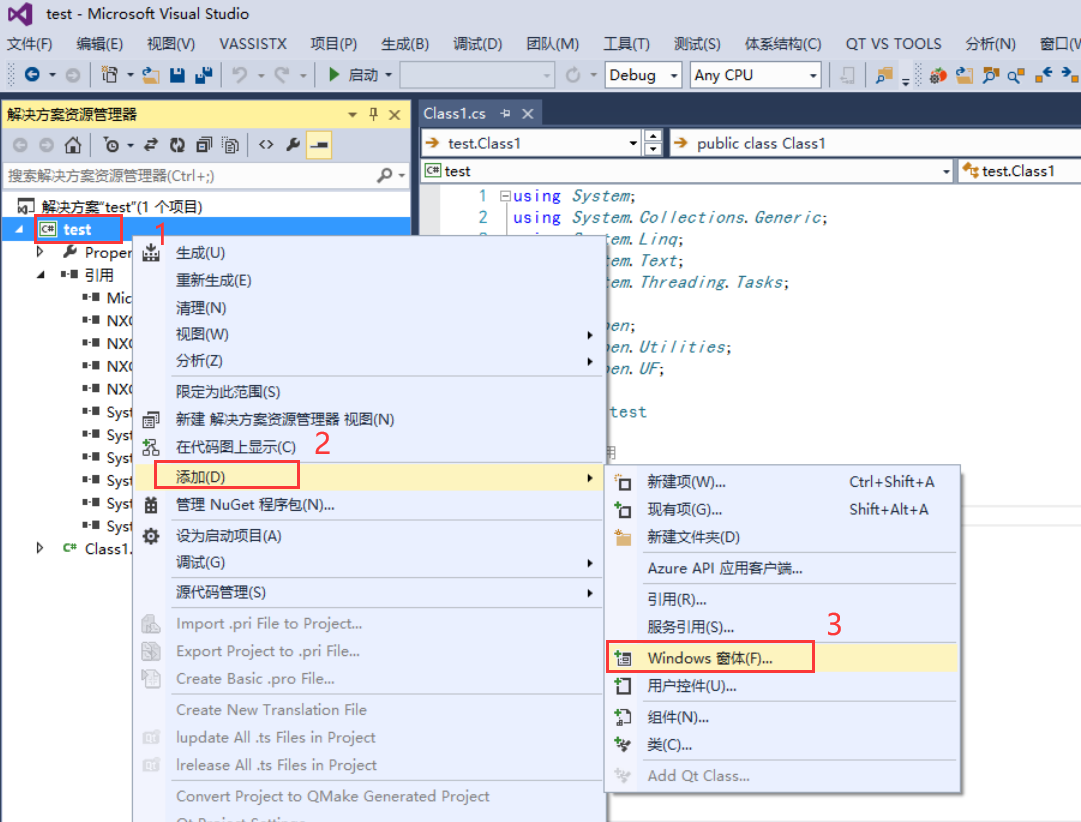

 2.添加winform窗体

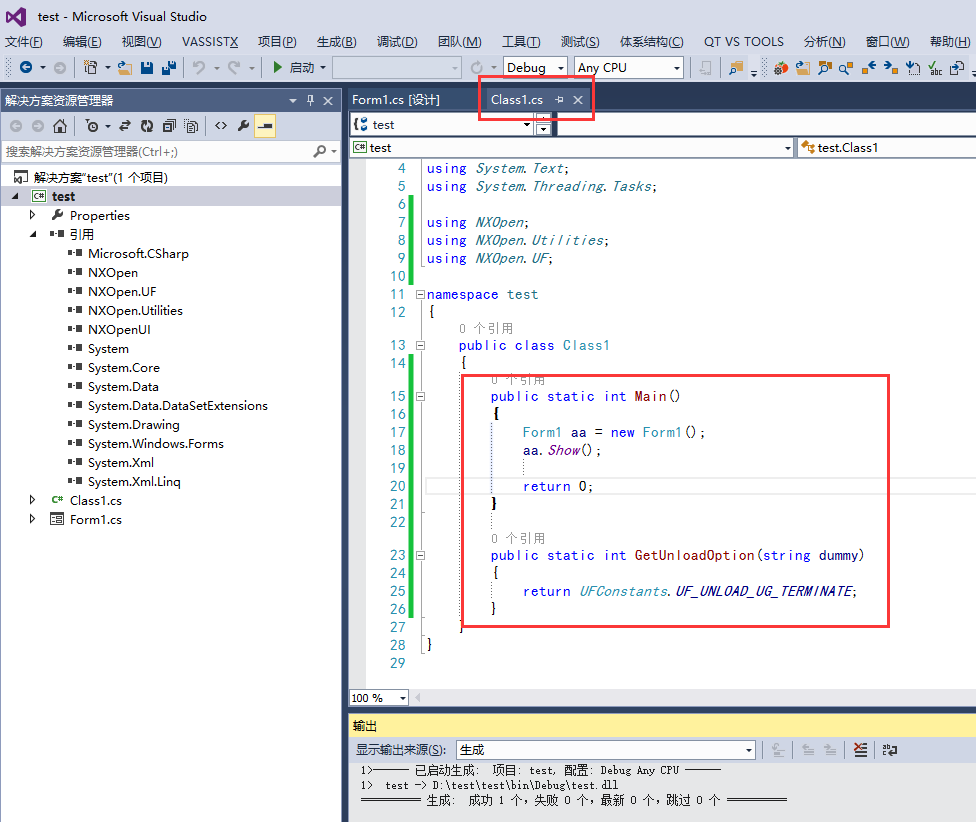

 3.添加main入口函数和卸载方式

public static int Main()
{
    Form1 aa = new Form1();
    aa.Show();//1.使用.show()为非模态对话框2.使用.ShowDialog()为模态对话框

    return 0;
}

public static int GetUnloadOption(string dummy)
{
    return UFConstants.UF_UNLOAD_UG_TERMINATE;//卸载方式显示卸载
}

Caesar卢尚宇
2020年3月1日

4.去winform对话框设计控件

在工具箱中拖过去botton控件

 设置控件属性

 更改控件显示的名字

更改控件ID

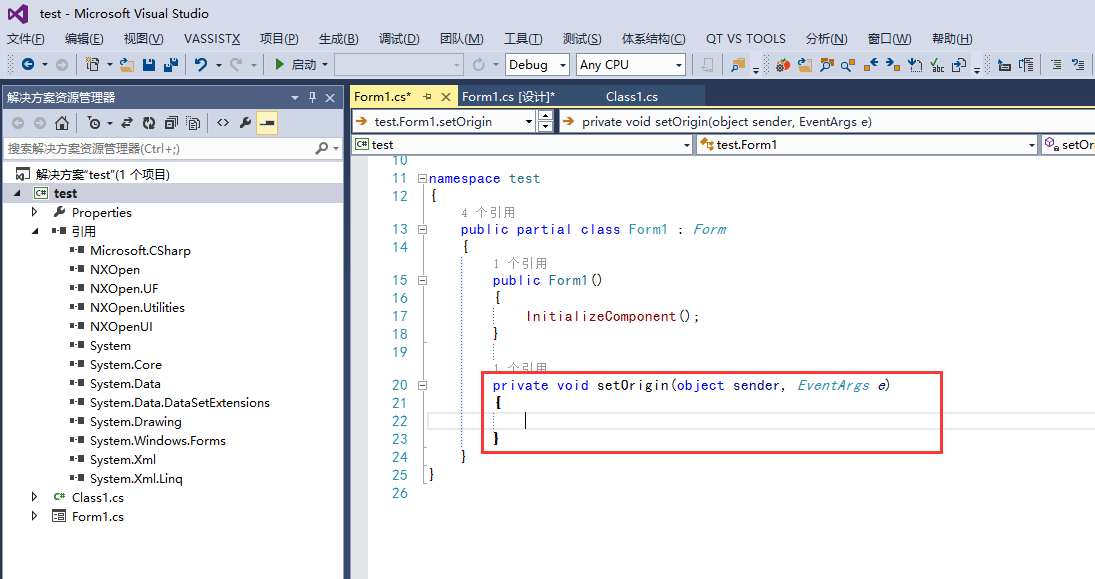

添加回调函数，按回车创建。

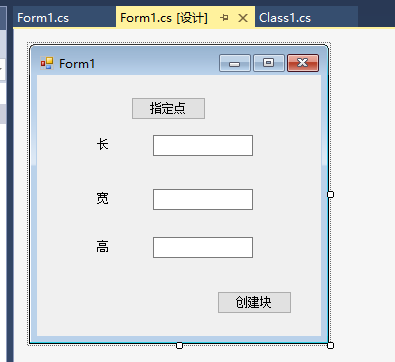

 依次在添加如下几个控件，就不详细截图了。不会弄，去看C# winform使用相关知识

添加头文件

 添加Session代码

5.去回调函数里添加代码Form1.cs

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

using NXOpen;
using NXOpen.Utilities;
using NXOpen.UF;

namespace test
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        public static Session theSession = Session.GetSession();
        public static UFSession theUfSession = UFSession.GetUFSession();
        public static UFUi theUFUi = theUfSession.Ui;

        double[] base_pt;
        private void setOrigin(object sender, EventArgs e)
        {
            theUfSession.Ui.LockUgAccess(NXOpen.UF.UFConstants.UF_UI_FROM_CUSTOM);//对话框加锁

            //使用点构造器创建点
            string cue = "请选择一点";
            UFUi.PointBaseMethod basemethod = UFUi.PointBaseMethod.PointCursorPos;
            Tag tPt;
            base_pt = new double[3];
            int resp;
            theUFUi.PointConstruct(cue, ref basemethod, out tPt, base_pt, out resp);

            theUfSession.Ui.UnlockUgAccess(NXOpen.UF.UFConstants.UF_UI_FROM_CUSTOM);//对话框解锁
        }

        private void createBlock(object sender, EventArgs e)
        {
            FeatureSigns sign = FeatureSigns.Nullsign;//定义布尔
            string[] edge_len = { textL.Text, textW.Text, textH.Text };//定义长宽高
            Tag blk_obj_id = new Tag();
            theUfSession.Modl.CreateBlock1(sign, base_pt, edge_len, out blk_obj_id);//创建块

            this.Close();//关闭对话框
        }
    }
}
Caesar卢尚宇
2020年3月1日

 Caesar卢尚宇

2020年3月1日

二.NXOPEN C#向导方式创建(对话框嵌套在NX主窗口)

2020年7月5日新增

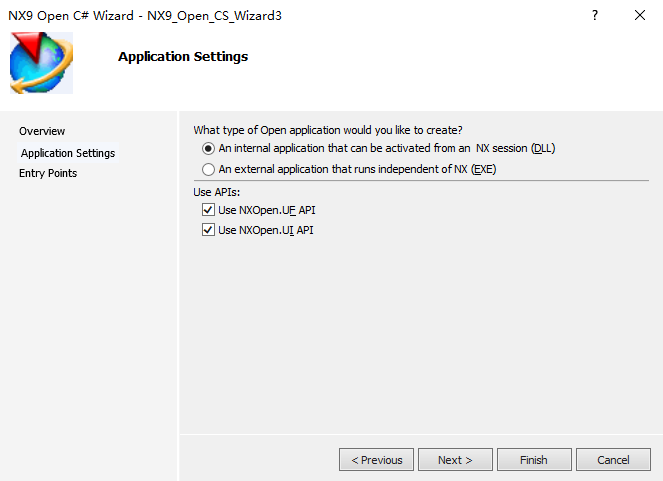

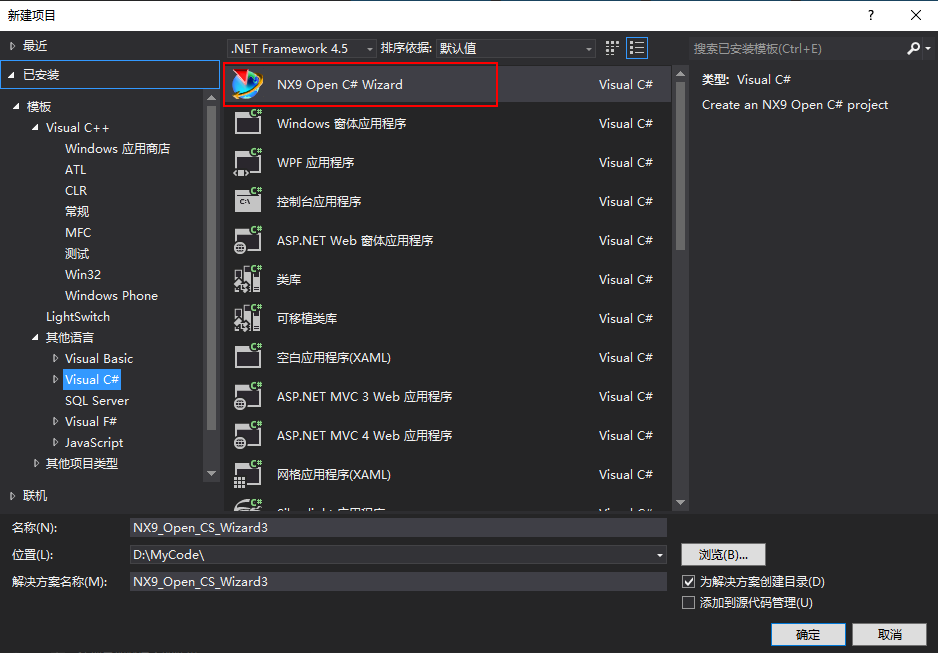

1.新建项目

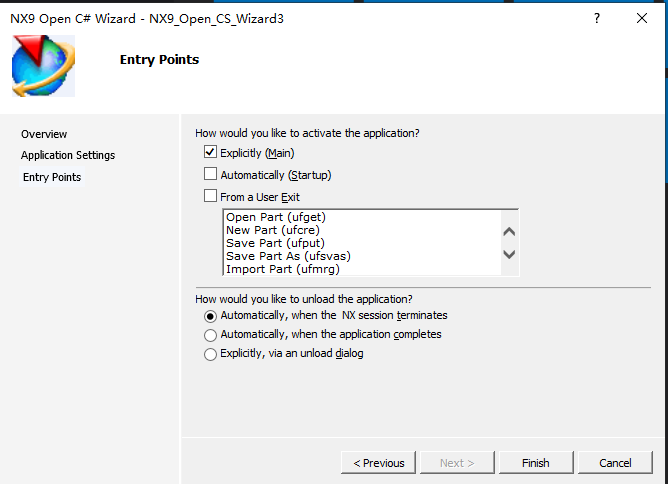

更改卸载方式，要不然Winform对话框显示不出来

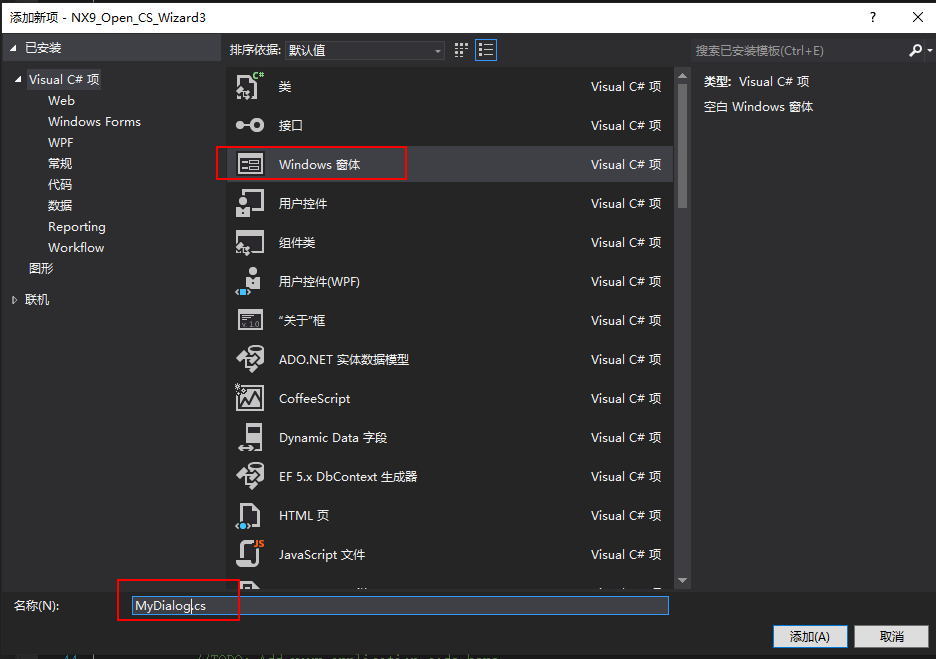

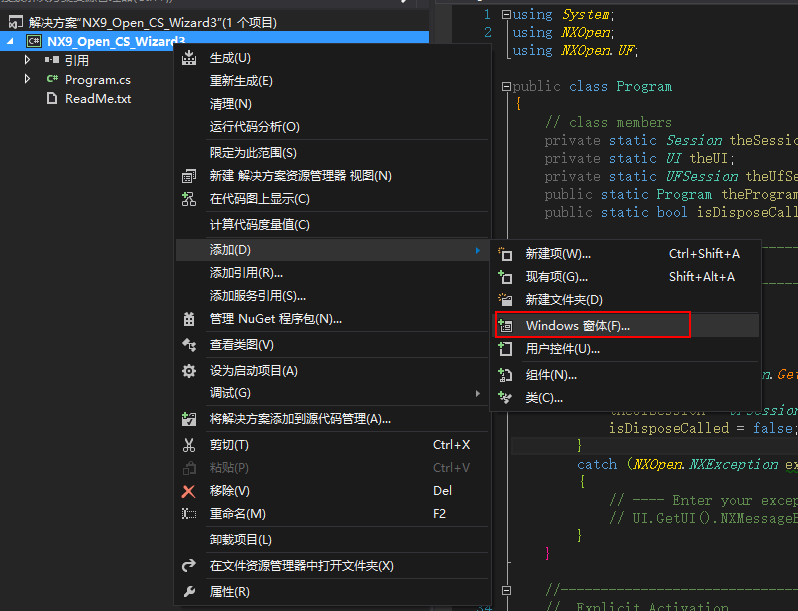

 2.添加对话框





 3.调用对话框

1.添加对话框命名空间

using System;
using NXOpen;
using NXOpen.UF;
using NXOpenUI;
using NXOpen.Utilities;
using NX9_Open_CS_Wizard3;

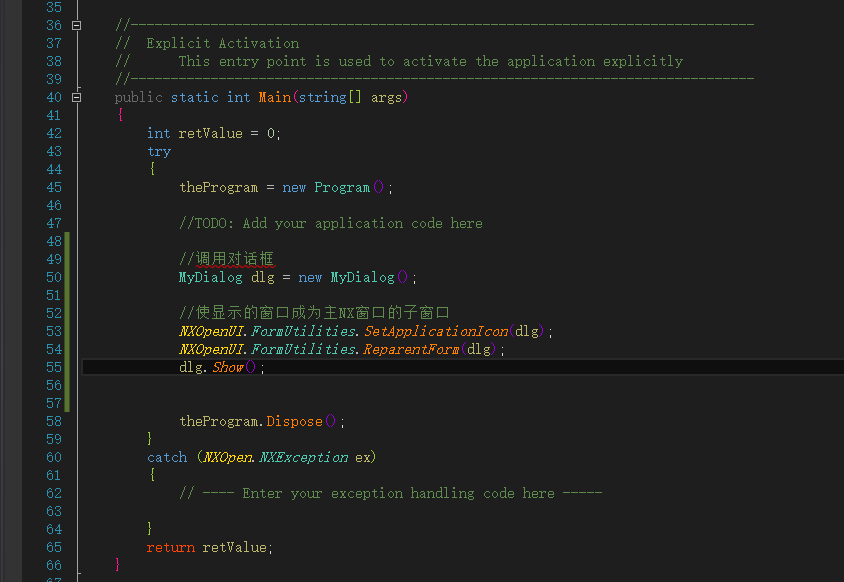

 2.在main函数里调用对话框

//调用对话框
MyDialog dlg = new MyDialog();

//使显示的窗口成为主NX窗口的子窗口
NXOpenUI.FormUtilities.SetApplicationIcon(dlg);
NXOpenUI.FormUtilities.ReparentForm(dlg);
dlg.Show();

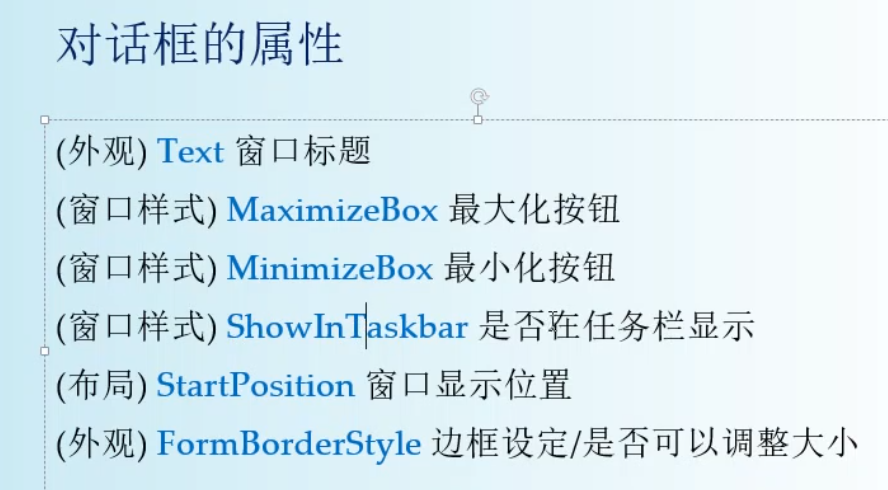

 3.设置对话框属性

图片出处  https://study.163.com/course/introduction/1209726808.htm

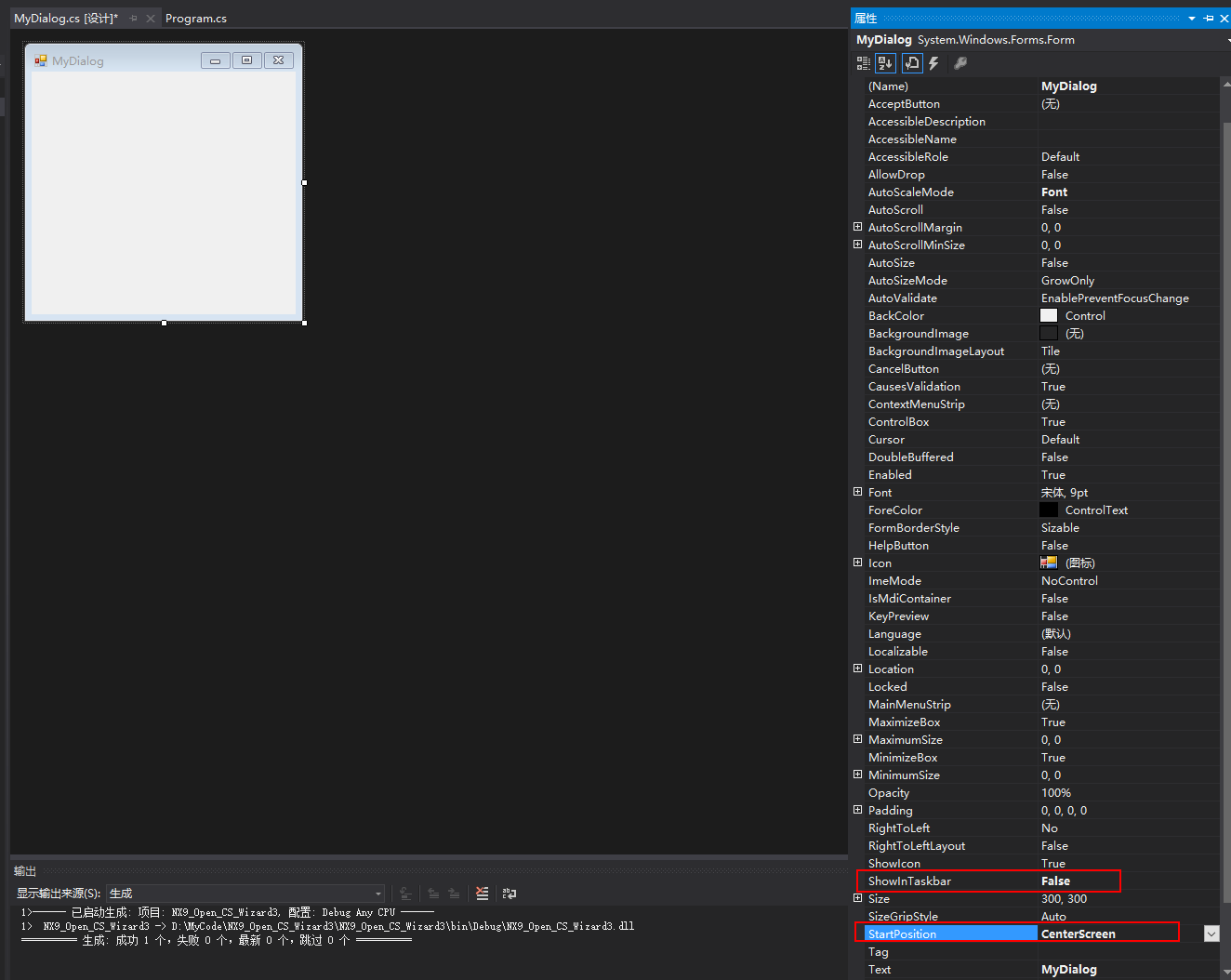

根据需要设置对应的属性(我这里只设置两处)

 4.演示

参考资料

https://www.ugapi.com/thread-10016.html

https://www.icax.org/thread-191354-1-1.html
