AVOD 论文理解与代码解读
论文简析
参考文章：
csdn
概述
这篇论文的特点是多数据融合。自动驾驶领域对安全性的要求更加严格，这对检测的准确性要求很高。多数据的融合提供了更多的信息，相对的检测能力更好一些。avod网络以雷达点云数据生成BEV map和image作为输入，经过特征提取成两个相应的feature map，通过anchor的映射融合两个特征图，经过rpn网络产生non-oriented region proposals,(事实上rpn网络只对class和bounding box进行回归)

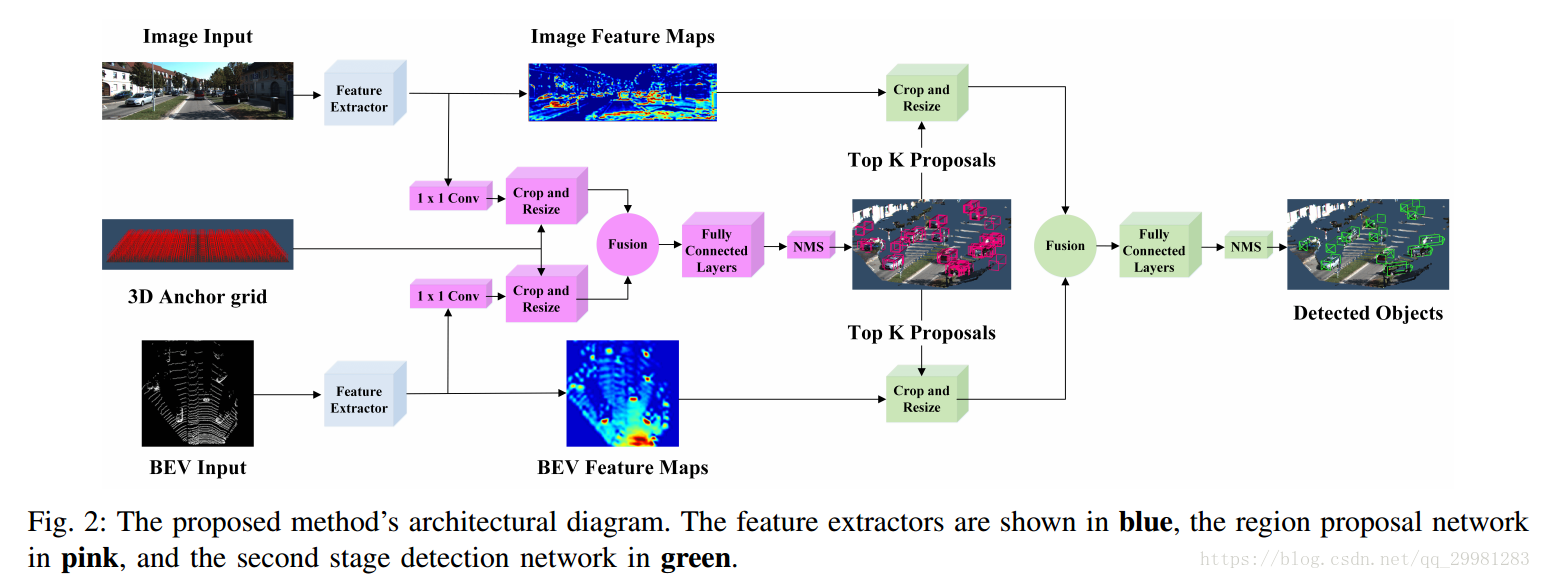

将这些proposals送入子网络second stage detector network产生精确的有方向的3D bounding boxs,完成3D物体的检测。网络结构如下：
网络结构
BEV map

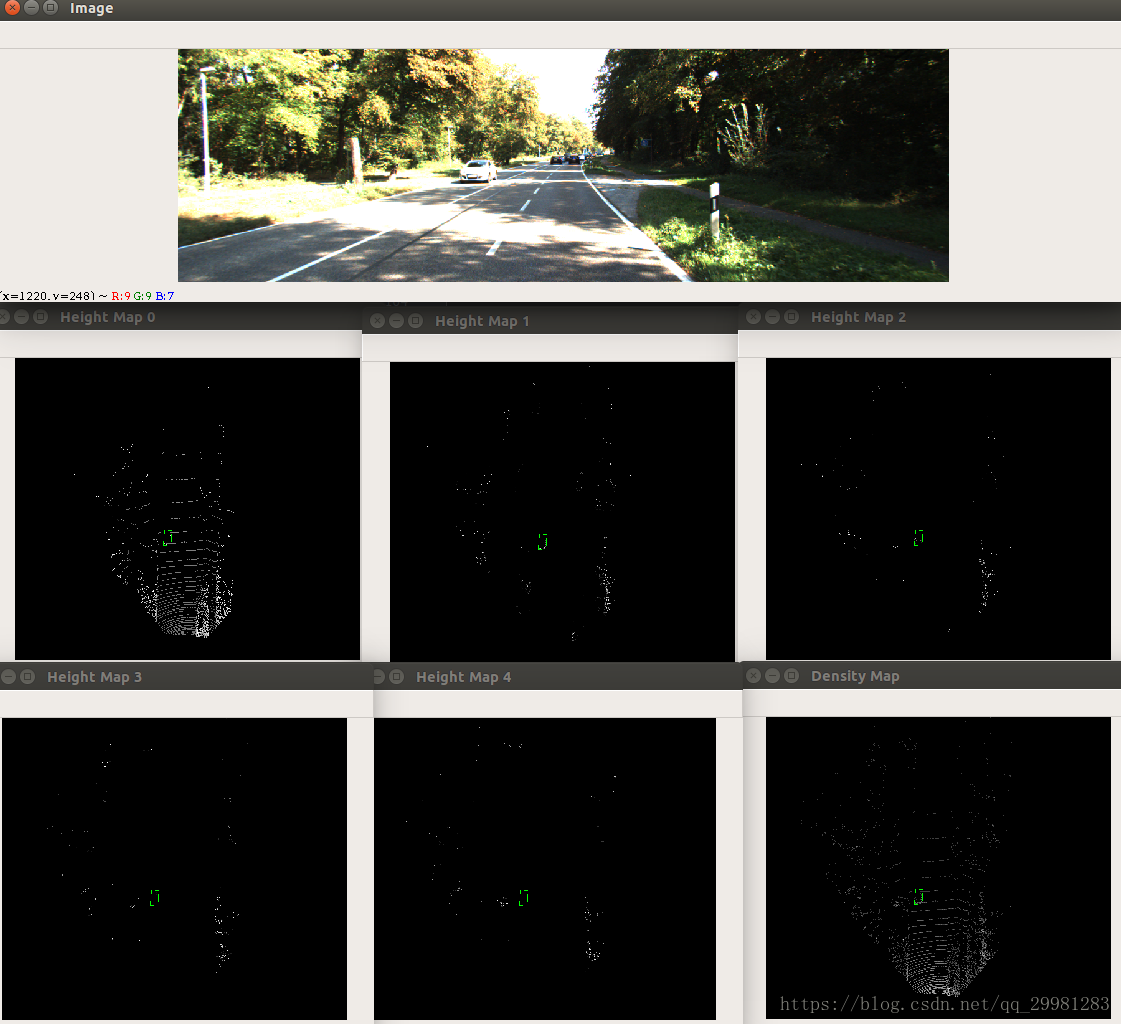

将点云数据处理成６channel BEV map.在水平面上分辨率为0.1,选取[-40, 40]x[0, 70]范围的点处理成700x800的BEV map.在竖直方向上选取[0, 2.5]平分为五段，这样就将点云数据划分成700x800x5的体素。然后在每个体素中提取高度信息，在整体的700x800的图上提取整体密度信息。最终构成700x800x6的BEV map.但是感觉所提特征不明显，对结果有很大的影响。
如图：
特征提取
avod 为了提高小目标物体的检测准确率，采用FPN的想法，得到全分辨的feature map送入rpn网络。如图：
rpn 网络
1.anchors以６参数形式表示。(tx, ty, tz)表示中心点，(dx, dy, dz)表示三个轴的尺寸。在BEV上以0.5米的间距采样(tx, ty), tz由传感器与地面间的距离等因素决定。anchors的大小由训练样本数据而得(怎么确定暂时没看，应该类似最近邻的方式统计出来的吧，也可以自己设定一个固定预设值，类似faster rcnn)。
2.rpn的loss计算分为两部分：
类别loss: 采用交叉熵loss.
box regression loss: 采用smooth L1 loss.
3.在BEV上通过判定anchors与ground truth的IoU分辨object/background,在BEV上采用2D NMS将top k proposals 送入第二阶段检测网络。
特征融合
每个3D anchor投影到BEV以及image获得两个roi,每个roi进行resized to 3x3然后进行像素级别的特征融合。
第二阶段检测网络
全连接层得到类别，bounding box，方向的回归。
box 编码

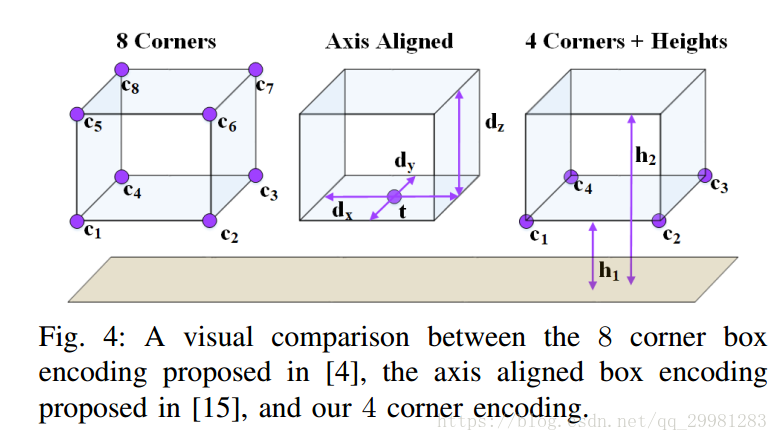

本文采用4corner + 2 height offset方式编码，利用3D举行框顶点对齐的几何限制减少参数并利用物体与ground plane的偏移，得到更精确的定位。回归形式是( ∆x1…∆x4,∆y1…∆y4, ∆h1, ∆h2)。实现中的ground plane参数为4个系数，ax+by+cz+d=0确定的平面。box表示形式如图:
方向确定
avod采用regressed orientation vector以及计算(cos(ry)，sin(ry)),可以由BEV平面的唯一单位向量表示。每个bounding box有四个可能的朝向，选取离regressed orientation vector最近的朝向。
代码解读

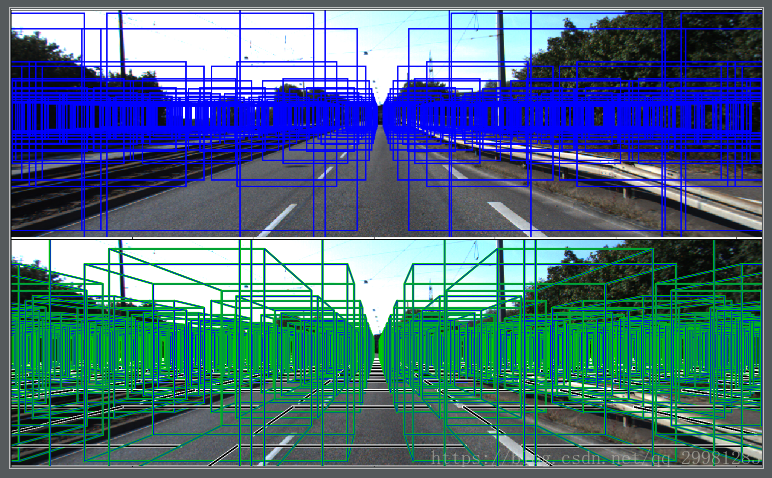

anchor 的产生

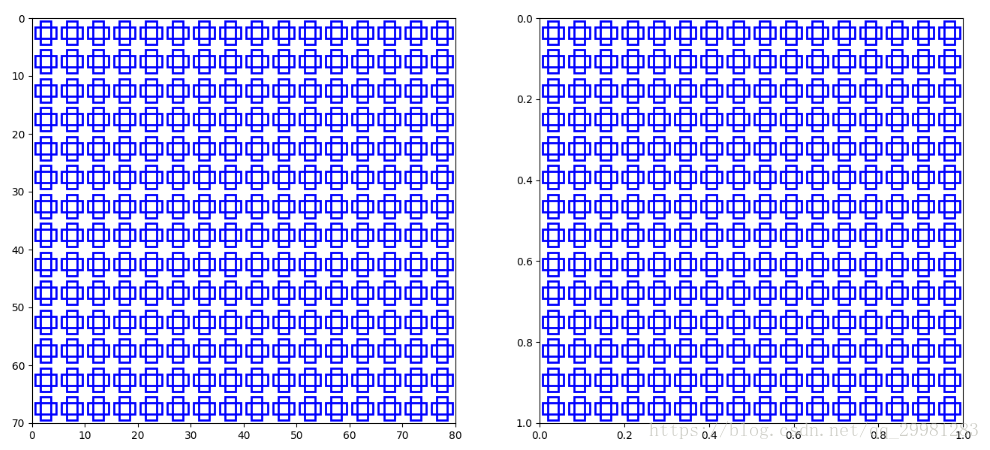

根据得到的cluster的每个尺寸产生两个方向的anchor。最终的anchor数量计算为70x80/0.5/0.5x(num_cluster)*2.源码中num_cluster为2，这样anchor的总数量为89600个。即每幅图产生89600个anchor。
mini batch的产生与作用
gen_mini_batches.py 会利用生成的anchors与gt来生成最终输入网络的信息。开始生成的anchors总共有89600，去除掉空的anchors，大约在8k到15k之间。然后用剩下的这些anchors与gt计算iou，最终iou大于0的大约150（只有一个gt的大致结果）。这个结果与论文不符，不知道自己哪理解的有问题。附上论文介绍：
最终产生的文件在文件夹mini_batches中。具体信息为：
shape:(N, 9)
index:对应的每幁图片的name, 例如：000000 或是0（记不太清了）
iou: anchors 与gt的iou.
offset(6个): anchor与gt的共同结果，计算公式如下：
t_x_gt = (x_gt - x_anch)/dim_x_anch
t_y_gt = (y_gt - y_anch)/dim_y_anch
t_z_gt = (z_gt - z_anch)/dim_z_anch
t_dx_gt = log(dim_x_gt/dim_x_anch)
t_dy_gt = log(dim_y_gt/dim_y_anch)
t_dz_gt = log(dim_z_gt/dim_z_anch)
class_index:每种object类别对应的数值,例如 car:1
另外：这个过程中可以设置类别，难度等的设置。这样数据的好坏有个分类，这样比较更加细致一些。
rpn model
这个网络主要是利用数据预处理的anchors与label进行粗预测，检测出rois.这些rois很可能是需要检测的区域。这一块利用了anchor来进行点云与图像数据的融合。生成的rois用于下一阶段的融合与检测。
avod model
利用rpn_model生成的rois来进行数据融合与检测。
loss
包括定位，类别，方向预测。
不足
1.我觉得这篇论文对点云的处理不够细致，提取的特征不足。
2.整体的网络也很平常，没有对与小物体的优化处理,网络结构可以更加丰富一些。
3.loss可以更优化一些。
