一、模块简介
Data模块是slicer中很重要也很实用的模块，它列出了当前场景中的所有对象，以节点形式表现，并且允许在模块的MRML树中对这些对象节点进行一些基本的操作，像搜索、重命名、删除移动等。
Data模块在slicer中扮演着中央数据组织点的角色，它将加载到slicer的所有数据在不同的视图中表现出来。主题分层视图（ Subject Hierarchy view）就是其中一个视图，它将数据以一种易于探索的方式显示出来，并且提供了对数据节点的操作。转换分层视图（Transform Hierarchy view）支持转换链的探索。全节点视图（ All Nodes view）将所有数据节点以一种非结构化的方式显示出来。
在主题分层视图（ Subject Hierarchy view）中，DICOM数据会自动以一种 patient-study-series 的分层结构进行添加。非DICOM数据如果是从本地目录结构中加载的，那么它们能够被slicer自动解析并分层，也可以通过创建类似于DICOM文件的分层或文件夹手动将它们组织成一种树状结构。关于模型的存在的层次结构能够自动在主题分层视图映射出来，所以可以采用通常的方法来探索模型图集。
主题分层视图（ Subject Hierarchy view）中提供了对其下数据节点的特色操作，包括克隆（cloning）、群转换（bulk transforming）、群显示/隐藏（bulk show/hide）、指定类型的特色操作（type-specific features）。还提供了节点的基本操作像删除、重命名等。附加的插件（plugins）还可以提供一些其他的指定类型的特色操作和通常操作。
二、应用方向
主题分层视图（ Subject Hierarchy view）：
- 用该视图可以在一个地方浏览加载到slicer中的数据对象，不同的类型用不同的图标来标识。
- 用文件夹（folders）或者病人/主题的树状结构（patient/subject trees）来组织数据便于管理和群操作。
- 对从磁盘中加载的数据节点进行可视化或者群操作处理。
- 可以很简单的显示/隐藏由可显示节点组成的分支。
- 可以很简单的对整个study（任何分支）进行转换。
- 输出为DICOM数据（编辑DICOM标签）
- 还有许多类型指定的功能可以由插件（plugins）来提供。
转换分层视图（Transform Hierarchy view）：
- 管理转换链和转换分层
全节点视图（ All Nodes view）：
- 开发者可以将该视图作为工具来调试问题。
三、界面面板

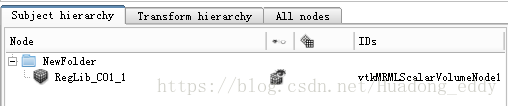

1.Subject hierarchy
- 从DICOM中加载的数据会自动以正确的结构（patient, study, series）加入到树结构中。
- 非DICOM数据也会自动出现在Subject hierarchy面板上，有两种方式来以分层形式组织它们：
- 执行'Create hierarchy from loaded directory structure'动作，这个动作在场景的关联菜单中（在面板的空白地方右击）。这将根据节点的加载位置所在的本地文件结构来组织它们。
- 手动拖放它们到分层节点下。
- 再者，当你在创建model或者其它类型（如annotation）的分层后，这种分层结构也会在Subject hierarchy中显示。比如你手动创建一个ROI后，在annotationModule中同时你也自动创建了一个分层结构，这种分层以一种节点形式表示（vtkMRMLAnnotationHierarchyNode），那么在Subject hierarchy面板中也会看见这种分层组织结构
- 在这个面板中，节点可以被拖放到其它节点下，重新排列树结构。
- 基本操作（可以通过右击这些数据节点在关联菜单中获得）：
- 转换节点或者整个分支（Transform node or branch）：双击节点或分支的转换列以在转换列中进行转换，然后设置想要的转换，转换列用TransformModule的图标来表示。如果转换列不可见，需要勾选树结构下方的'Show transforms'选择框。
- 显示/隐藏节点或分支（Show/hide node or branch）：点击对应节点或分支的眼图标。
- 删除（Delete）
- 重命名（Rename）
- 克隆（Clone）：创建选中节点的副本，副本与原来的节点在各方面都一样，但是它的命名加有 '_Copy'后缀。
- 编辑属性（Edit properties）：如果某个节点的角色已经指定了（即它的图标没有问题），那么这个动作执行后将会打开对应的Module，并且该该节点也会被该模块选中（e.g. Volumes module for volumes）。
- 创建子。。（Create child...）：创建一个指定类型的节点。
- slicer刚打开的时候树中没有任何节点，可以通过右击空白区域来加入新节点，如果场景项目存在，也可以右击它来添加新节点。
- 角色以及对应的功能（每个节点都有不同类型对应不同角色）：
- 'Register this...'：选择该图像为固定图像用于配准，右击相应的图像为移动图像初始化配准
- 'Segment this...'：允许分割该图像，例如转到Editor module中进行分割。
- 'Toggle labelmap outline display'：用于labelmaps类型的Volume
2. Models: 图标，编辑属性，以及额外的提示信息
3. SceneViews: 图标，编辑属性，以及恢复场景视图。
4. Transforms: 图标，额外的提示信息，编辑属性，反转（Invert），重置为恒等（Reset to identity）。
5. Many others, such as Markups, Charts, Annotations, Tables, etc.
- 主题分层条目信息（Subject hierarchy item information）：展示详细的关于选中的主题分层条目的信息
2.Transform hierarchy
- 节点：该视图列出了场景中所有可转换的节点，以一个分层树方式显示了节点之间的关系。对于是图形对象的节点，像volumes或者models，会控制它们在不同视图中（2D、3D）的显示。列表中左键双击任一条目，便可对该条目重命名（除了scene）。右键单击会弹出一个关联菜单包含不同的动作："Insert Transform" 会创建一个身份标识的线性转换节点并将它应用于选中的节点上。"Edit properties"会打开一个特定模块，(e.g. "Volumes" for volume nodes, "Models" for model nodes, etc.)。"Rename"会打开一个对话框来重命名该节点。"Delete"会将该节点从场景中删除。在该视图中支持内部的拖放操作，在同一个父节点中移动一个节点的位置不会有什么影响，改变一个节点的父节点将会有不同的意义，取决于当前的场景模型。
- Show MRML ID's:在树状视图中显示/隐藏第二列，包含了节点的节点ID。默认是隐藏的。
- Show hidden nodes:显示/隐藏那些隐藏的节点。默认情况下只有主节点是显示的。
3.All nodes
以非结构化的方式展现场景中的所有节点，支持属性编辑、重命名和删除的操作。
4.Common
- Filter:隐藏所有与输入字符不匹配的节点，这对于快速搜索指定的节点是非常有用的。注意这里的搜索是区分大小写的。
- MRML node information:包含着两部分，这两部分都只有在选中MRML数据节点时才会显示，第一部分“Node information”，会显示选中数据节点的详细数据信息。第二部分为属性Attribute区，显示当前选中节点的属性表单，属性可以编辑（双击"Attribute value"单元格），也可以添加（with the"Add" button）或移除（with the"Remove" button）。
四、操作应用
- 从头开始创建一个新主题（new Subject）
- 创建新文件夹（new folder）
右击存在的条目或者空白区域，选择'Create new folder'。文件夹类型（folder）的分层条目使用关联菜单能够被转换为主题（Subject）或者研究（Study ）分层。
- 重命名条目
右击节点，选择'Rename'，或者双击节点的名字部分。
- 应用一个转换到节点或者分支上
五、开发者必晓
1.获取以及操控主题分层条目（subject hierarchy items）的代码片段
- 获取伪单subject hierarchy节点

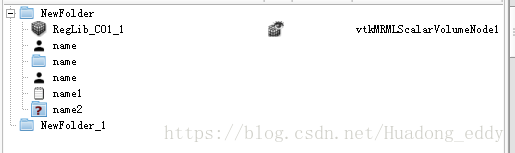

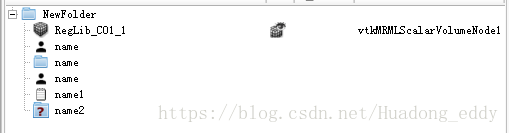

shNode = slicer.vtkMRMLSubjectHierarchyNode.GetSubjectHierarchyNode(slicer.mrmlScene)- 创建主题分层条目：
# If it is for a data node, it is automatically created, but the create function can be used to set parent:
shNode.CreateItem(parentItemID, dataNode)
# If it is a hierarchy item without a data node, then the create function must be used:
shNode.CreateSubjectItem(parentItemID, name)
shNode.CreateFolderItem(parentItemID, name)
shNode.CreateHierarchyItem(parentItemID, name, level)
# Advanced method to set level attribute manually (usually subject, study, or folder, but it can be a virtual branch for example)
- 获取主题分层条目（subject hierarchy item）
# Get scene item ID first because it is the root item:
sceneItemID = shNode.GetSceneItemID()
# Get direct child by name
subjectItemID = shNode.GetItemChildWithName(sceneItemID, 'Subject_1')
# Get item for data node
itemID = shNode.GetItemByDataNode(dataNode)
# Get item by UID (such as DICOM)
itemID = shNode.GetItemByUID(slicer.vtkMRMLSubjectHierarchyConstants.GetDICOMUIDName(), seriesInstanceUid)
itemID = shNode.GetItemByUIDList(slicer.vtkMRMLSubjectHierarchyConstants.GetDICOMInstanceUIDName(), instanceUID)
# Invalid item ID for checking validity of a given ID (most functions return the invalid ID when item is not found)
invalidItemID = slicer.vtkMRMLSubjectHierarchyNode.GetInvalidItemID()

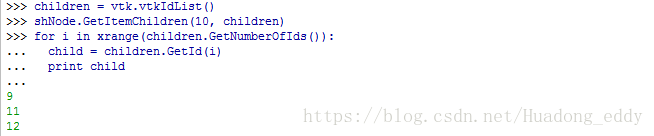

- 遍历主题层次条目的子条目
children = vtk.vtkIdList()
shNode.GetItemChildren(parent, children)
for i in xrange(children.GetNumberOfIds()):
child = children.GetId(i)
- 操作主题分层条目
# Set item name
shNode.SetItemName(itemID, 'NewName')
# Set item parent (reparent)
shNode.SetItemParent(itemID, newParentItemID)
- Filter items in TreeView or ComboBox
print shTreeView.displayedItemCount() # 5
shTreeView.setAttributeFilter('DICOM.Modality') # Nodes must have this attribute
print shTreeView.displayedItemCount() # 3
shTreeView.setAttributeFilter('DICOM.Modality','CT') # Have attribute and equal 'CT'
print shTreeView.displayedItemCount() # 1
shTreeView.removeAttributeFilter()
print shTreeView.displayedItemCount() # 52.实现新插件（Implementing new plugins）
插件（Plugins）才是主题分层的真正魅力，因为它们为新的数据节点类型提供了支持，并且可以通过数据节点的关联菜单条目添加各种功能。- 用python来写插件（Writing plugins in Python:）：
例子： Annotations role plugin， function plugin
- Role plugins: 为新的数据节点类型添加支持
需要定义：ownership, icon, tooltip, edit properties, help text (in the yellow question mark popup), visibility icon, set/get display visibility, displayed node name (if different than name of the node object)
在当前slicer核心模块中存在的插件：Markups, Models, SceneViews, Charts, Folder, Tables, Transforms, LabelMaps, Volumes
- Function plugins:为特定类型的节点在右击关联菜单中添加特色功能
需要定义：list of contect menu actions for nodes and the scene, types of nodes for which the action shows up, functions handling the defined action
在当前slicer核心模块中存在的插件：CloneNode, ParseLocalData, Register, Segment, DICOM, Volumes, Markups, Models, Annotations, Segmentations, Segments, etc.
