Verilog 中 inout 端口的使用与测试

inout 端口的使用

第一次遇到inout端口的使用，是在大三的时候，课程要求写一个通过 I²C 读取EEPROM的电路。当时连抄带蒙实现了功能，助教略略检查了一下就过关了。现在导师给了个小任务，给一个存储芯片写SPI接口，这又涉及到inout端口的使用了。不必奇怪，SPI的Master的确不需要用inout，但现在做的事写SPI的Slave，目标存储器用了inout。

稍稍百度一下可以知道，inout需要一个三态门，一个实现方法是（当然还有其它方法）：

assign data_io=read?mem_tmp:8'bzzzzzzzz;

读取时，往mem_tmp送数据，接收输入时，直接从inout端口取数据，类似于：

mem_tmp <= memory[addr];

这是被读取端。

如何进行测试

也许是我没认真看其它网友的博客，我根据自己的理解理了理对inout端口的Testbench的编写。

首先，Testbench没有端口，也就没有inout类型的信号/变量可以用，读取数据需要wire类型的信号，写入数据需要reg类型的信号，也就是说需要两个信号来测试inout端口。

举个例子，一个16-Byte随机存取存储器：

`timescale 1ns/1ps

module ram_16x8bit(
    input clk,
    input [7:0] addr,
    input read,
    inout [7:0] data_io
);
reg [7:0] memory[0:15];
reg [7:0] mem_tmp;
assign data_io=read?mem_tmp:8'bzzzzzzzz;

initial begin
    $readmemh("mem.txt", memory);
end

always@(posedge clk) begin
    if(read) mem_tmp <= memory[addr];
    else memory[addr] <= data_io;
end

endmodule // 16Byte ram

它的Testbench可以是：

`timescale 1ns/1ps

module test;
reg clk;
reg [7:0] addr;
reg read;
wire [7:0] data_wire;
reg [7:0] data_reg;

assign data_wire = read?8'hzz:data_reg;

initial begin
    $dumpfile("wave.vcd");
    $dumpvars(0,test);
    clk = 1'b1;
    forever begin
        #5 clk = ~clk;
    end
end
integer i;
initial begin
    // Read Test
    #10;
    i = 0;
    while(i<=15) begin
        #10;
        read = 1'b1;
        addr = i;
        i = i + 1;
    end

    //Write Test
    i = 0;
    while(i<=15) begin
        #10;
        read = 1'b0;
        addr = i;
        data_reg = 15 - i;
        i = i + 1;
    end
    i = 0;
    while(i<=15) begin
        #10;
        read = 1'b1;
        addr = i;
        i = i + 1;
    end

    #10 $finish;
end

ram_16x8bit test_ram(
    .clk(clk),
    .addr(addr),
    .read(read),
    .data_io(data_wire)
);
endmodule

对inout端口的处理：

assign data_wire = read?8'hzz:data_reg;

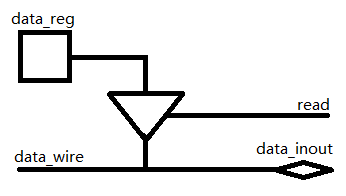

示意图如下：

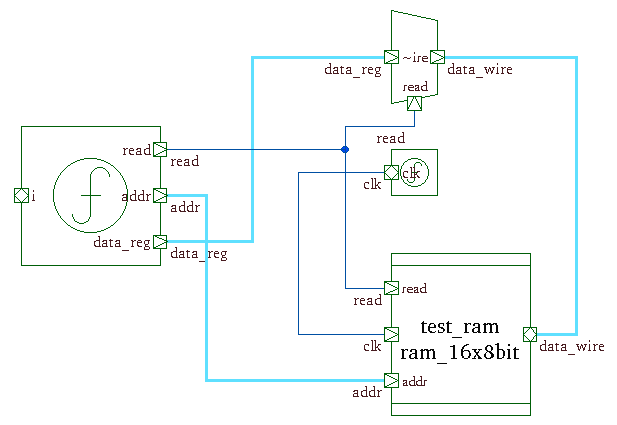

VCS生成的Schematic：

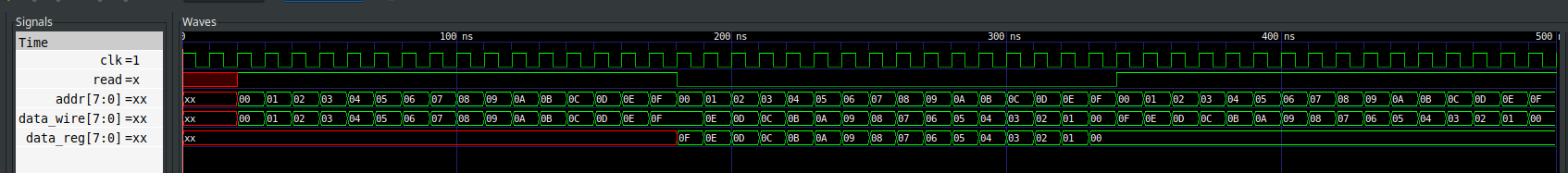

测试波形：

结论

本文实现了对inout端口的读写。
