  • ARP协议分析

    ARP概述

    网络中所有的协议(HTTP、URL、FTP、TELNET、TCP、UDP、ARP ······)都包含在TCP/IP协议栈中,从使用上来看:其中大部分协议都是大家平常上网所接触到的,不知道你们是否留意过;从安全上来看:其中最不安全的协议就是ARP协议(在功能上讲属于二层协议、在层次上讲属于三层协议);为什么说ARP协议是最不安全的呢???一般我们在网上见到的或听其他人所讲的涉及"网络扫描"、"内网渗透"、"流量欺骗"、"中间人拦截"、"局域网流控"所导致的问题一般都与ARP协议有关(内网中所引发的网络问题)

    ARP(Address Resolution Protocol)协议简单来说就是:地址解析协议,是根据IP地址获取物理地址的一个TCP/IP协议。在以太网中,一台主机要把数据帧发送到同一局域网上的另一台主机时,设备驱动程序必须知道以太网地址(MAC地址)才能发送数据。而我们只知道IP地址,这时就需要采用ARP协议将IP地址映射为以太网地址(MAC地址)。计算机之间的通信最终还是要依靠MAC地址(每一个MAC地址确定一台计算机,相当于每个人的身份证一样进行唯一标识)

    对于大部分人来说要注意一点IP地址和MAC地址是不一样的,(1)IP地址是逻辑地址作用于软件上,而MAC地址是实际地址作用于硬件上;(2)IP地址(IPV4)长度为4Byte(32bit),MAC地址长度为6Byte(48bit);

    相关协议有RARP、代理ARP。NDP用于在IPv6中代替地址解析协议。

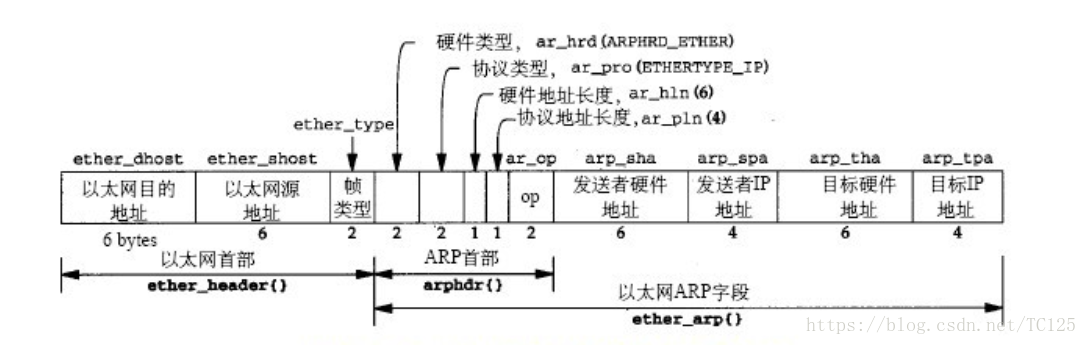

    ARP报文格式

    各字段意义

    以太网首部:

    以太网目的地址:广播时:ff-ff-ff-ff-ff-ff

    以太网源地址:源MAC地址

    帧类型:  0x0806   (0x0806是ARP帧的类型值 ; 0x0800网际协议IP数据报)

    ARP包:

    硬件类型:表示硬件地址(MAC地址)的类型,值为1表示以太网地址

    协议类型:表示要映射的协议地址类型。它的值为0x0800表示IP地址类型

    硬件地址长度:以太网MAC地址长度为 6Byte

    协议地址长度:IP地址长度为 4Byte

    操作类型(op):1表示ARP请求,2表示ARP应答,3表示RARP请求,4表示RARP应答

    发送端MAC地址:发送方设备的硬件地址

    发送端IP地址:发送方设备的IP地址

    目标MAC地址:接收方设备的硬件地址

    目标IP地址:接收方设备的IP地址

    WireShark&&ARP报文结合分析

    ARP原理之广播请求&单播回应

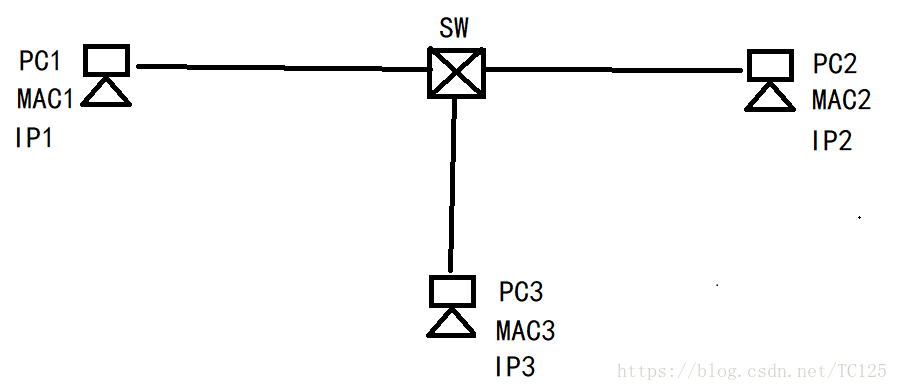

    了解简单网络拓扑

    实验条件:PC1 ping PC2 进行简单通信

    但是,PC1此时的ARP表中没有PC2的MAC地址映射,PC1只知道PC2的IP地址(IP2)并不知道PC2的MAC地址,这个时候就要用到ARP协议,通过IP地址解析出MAC地址(这个过程由PC1广播,PC2单播使PC1获取PC2的MAC地址)

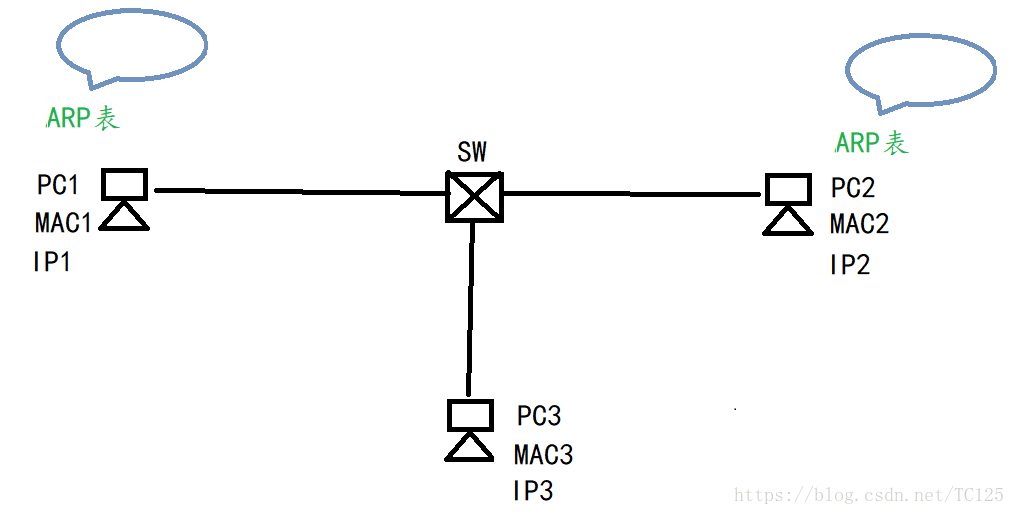

    PC1广播&PC2单播更新ARP表

    PC1为了与PC2通信,获取PC2的MAC地址,开始在同一内网中进行广播在交换机处进行广播的请求转发,(广播请求包的内容包含:谁的IP地址是IP2(谁是PC2)、我的IP地址是IP1,MAC地址是MAC1、)当每一台主机收到这个广播请求包的时候,会根据 "谁的IP地址是IP2" 进行判断该请求包是否是对自己的请求,假如其它主机发现不是对自己做出的请求,那么其它主机就会直接丢掉这个请求包,真正接收到这个请求包的主机会发出回应包(Reply(2))进行回应(回应包里的内容包含:PC2与PC1的IP地址和MAC地址)此时PC2也会根据这个请求包来更新自己的ARP表,方便以后通信,当PC2的响应包到达PC1时,PC1会根据响应包里面PC2的IP地址和MAC地址信息进行更新自己的ARP表,如果广播和单播都没有什么问题,现在PC1和PC2之间就可以正常通信了。

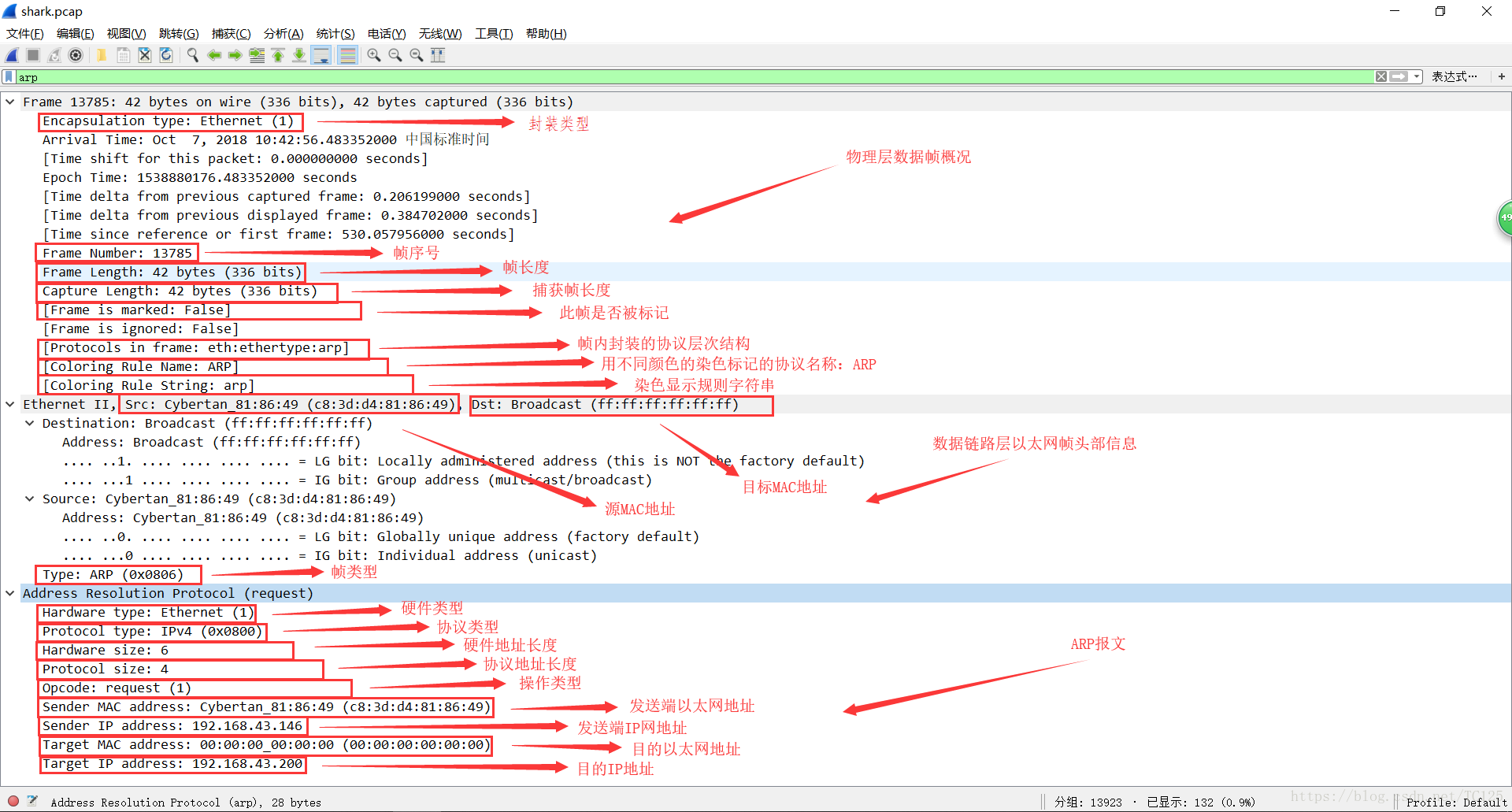

    ARP广播&单播通信数据包解读

    通过上面的概述,到这里相信你应该对ARP协议、ARP广播、ARP单播有了大概的认识,为了进一步了解它们,我们用WireShark在真是网络中进行流量抓包分析ARP协议过程。

    真实环境中还是利用上面的拓扑结构,还原第三部分中的过程

          PC1:IP1  192.168.43.146      MAC1  c8:3d:d4:81:86:49

          PC2:IP2  192.168.43.200      MAC2  00:0c:29:3b:8e:bc

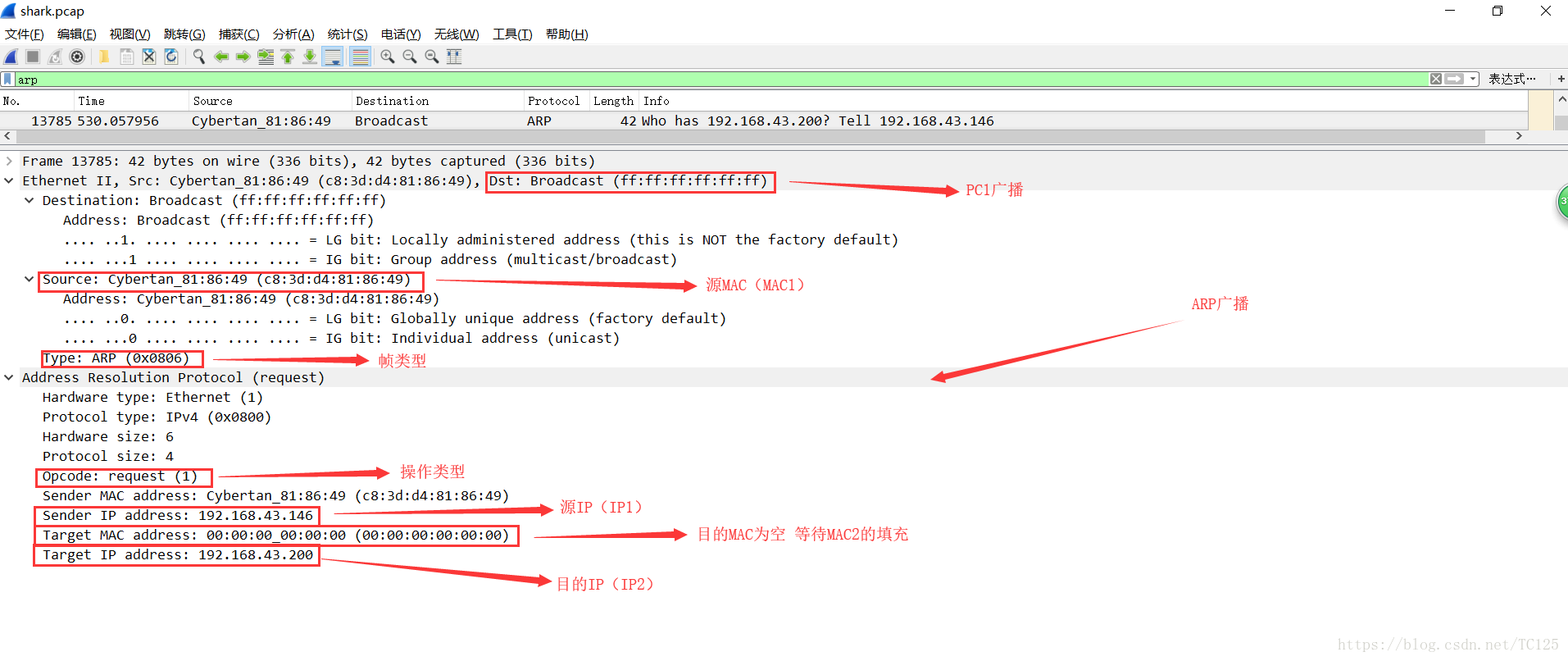

    ARP请求包(request)PC1广播

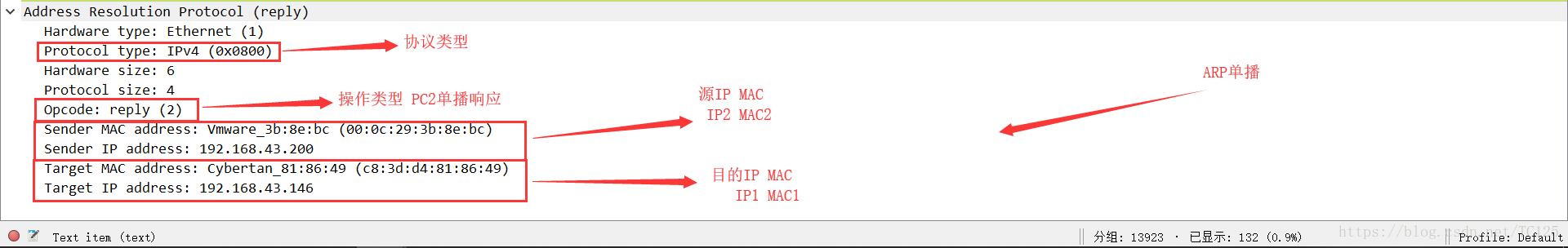

    ARP响应包(reply)PC2单播
