    过度绘制:

    屏幕上某一像素点在一帧中被重复绘制多次,就是过度绘制。

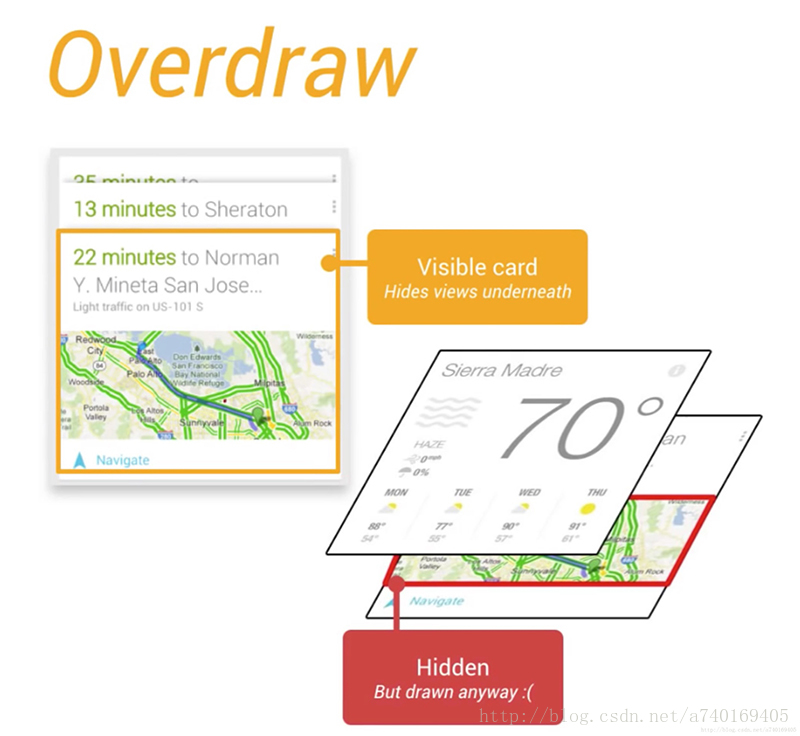

    下图中多个卡片跌在一起,但是只有第一个卡片是完全可见的。背后的卡片只有部分可见。但是android系统在绘制时会将下层的卡片进行绘制,接着再将上层的卡片进行绘制。但其实,下层卡片不可见的部分是不需要进行绘制的,只有可见部分才需要进行绘制。
    过度绘制demo

    依据过度绘制的层度可以分成:
    - 无过度绘制(一个像素只被绘制了一次)
    - 过度绘制x1(一个像素被绘制了两次)
    - 过度绘制x2(一个像素被绘制了三次)
    - 过度绘制x3(一个像素被绘制了四次)
    - 过度绘制x4+(一个像素被绘制了五次以上)

    查看自己应用的过度绘制情况:

    方法一:通过开发者选项开启GPU过度绘制调试
    Android手机的开发者选项中有『调试 GPU 过度绘制』的选项:

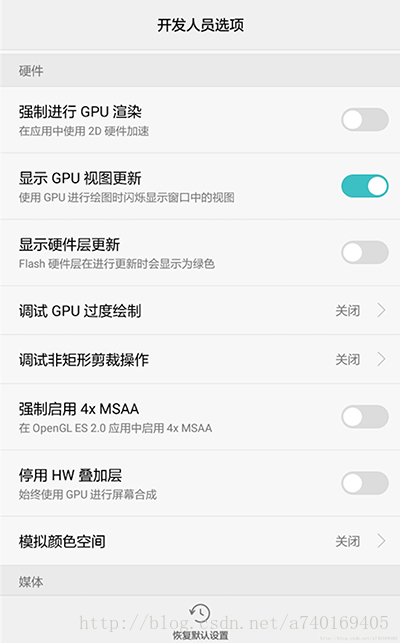

    开发人员选项

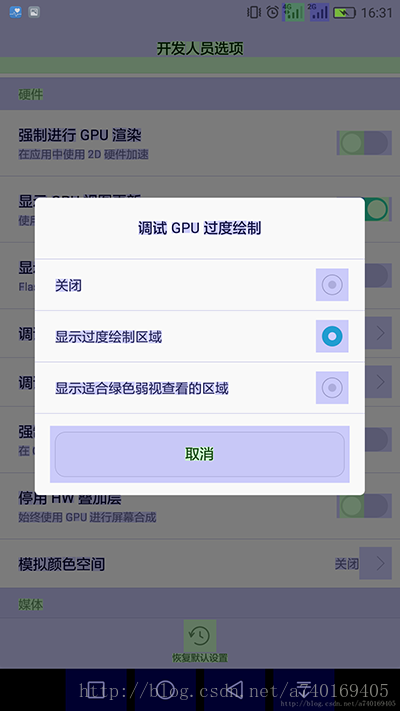

    点开后后选择『显示过度绘制区域』:
    过度绘制

    方法二:通过adb命令开启GPU过度绘制调试
    当然,如果每次都进入系统设置嫌麻烦,可以使用adb命令进行开启和关闭:
    开启『调试 GPU 过度绘制』:

    adb shell setprop debug.hwui.overdraw show
    • 1

    关闭『调试 GPU 过度绘制』:

    adb shell setprop debug.hwui.overdraw false
    • 1

    执行命令之后可能需要重新启动你当前开发的应用。

    颜色与过度绘制:

    • 原色:没有过度绘制
    • 蓝色:1 次过度绘制
    • 绿色:2 次过度绘制
    • 粉色:3 次过度绘制
    • 红色:4 次及以上过度绘制

    在平时的开发中,如果出现粉色及以上的过度绘制情况。说明过度绘制以及很严重了。需要进行优化。

    优化过度绘制:

    1. 去除Activity自带的默认背景颜色:
    查看Android源码里的Theme主题,如下:

    <style name="Theme">
        ...
        <!-- Window attributes -->
        <item name="windowBackground">@drawable/screen_background_selector_dark</item>
        ...
    </style>
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    也就是说继承Theme这个style的风格,默认情况下,新建一个Activity都是有背景的。正常情况下,很多界面其实是不需要背景的。

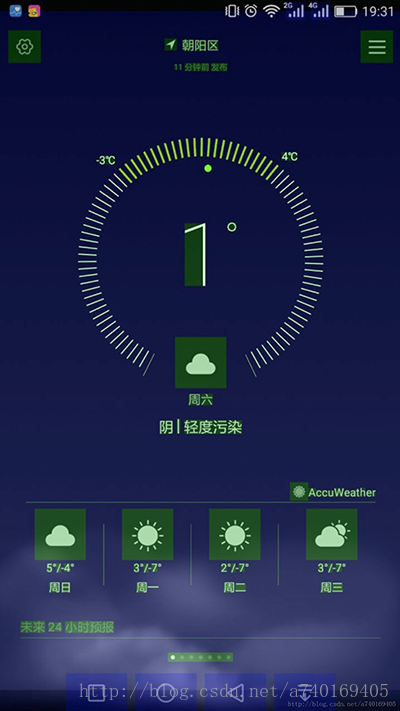

    下面是华为自带天气APP的首页,我们可以看到文字部分以及图标部分都是绿色,说面已经是第三层过度绘制了,其中背后天气图是一层,文字又是一层,正常来说应该只有两层,也就是文字和图标应该是蓝色。那么这多出来的一层应该就是Activity自带的背景色了。也就是theme里面设置的。
    Activity默认背景

    我们只要在自己的AppTheme里面去除该背景色即可:

    <style name="AppTheme" parent="android:Theme.Light.NoTitleBar">
        <item name="android:windowBackground">@null</item>
    </style>
    • 1
    • 2
    • 3

    或者在Activity的onCreate方法中:

    getWindow().setBackgroundDrawable(null);
    • 1

    2.使用Canvas的clipRect和clipPath方法限制View的绘制区域
    一个Activity对应有一个Canvas,也就是画布,画布的概念就是一个画板,这个画布提供了很多的API,我们可以通过调用画布的API来绘图以及对画布做一些操作,clipRect方法用来裁切画布上的一个矩形区域,该矩形区域用Rect对象来描述。调用了clipRect之后,画布的可绘制区域减小到和Rect指定的矩形区域一样大小。所有的绘制将限制在该矩形范围之内。这里的裁切概念和PS里的裁切类似。

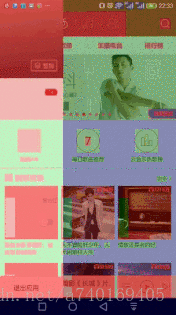

    典型的例子,抽屉布局,找了网易云音乐开刀:
    网易云
    注意观察左侧抽屉打开的时候,抽屉布局和背后布局重叠在一起了,此时整个屏幕一多半都变成了红色,过度绘制严重。

    在抽屉布局弹出时,抽屉布局是不透明的,也就是说抽屉布局背后挡住的内容布局是不需要绘制的,而网易云进行了绘制,导致抽屉布局所在区域的像素点绘制了多次。

    google官方在android.support.v4.widget包下有DrawerLayout.java类。使用来实现抽屉布局的。该类在重写了drawChild方法:

    @Override
    protected boolean drawChild(Canvas canvas, View child, long drawingTime) {
        final int height = getHeight();
        // 判断是否是内容视图
        final boolean drawingContent = isContentView(child);
        int clipLeft = 0, clipRight = getWidth();

        // 记录当前画布信息
        final int restoreCount = canvas.save();
        if (drawingContent) {
            // 只有在绘制内容视图时才进行裁切
            final int childCount = getChildCount();
            for (int i = 0; i < childCount; i++) {
                final View v = getChildAt(i);
                if (v == child || v.getVisibility() != VISIBLE ||
                        !hasOpaqueBackground(v) || !isDrawerView(v) ||
                        v.getHeight() < height) {
                    // 如果child是内容视图/视图不可见/视图背景透明/不是抽屉视图/child高度小于父布局高度
                    // 则不做画布裁切
                    continue;
                }

                if (checkDrawerViewAbsoluteGravity(v, Gravity.LEFT)) {
                    // 盒子在左侧时裁切的left和right
                    final int vright = v.getRight();
                    if (vright > clipLeft) clipLeft = vright;
                } else {
                    // 盒子在右侧时裁切的的left和right
                    final int vleft = v.getLeft();
                    if (vleft < clipRight) clipRight = vleft;
                }
            }
            // 裁切画布
            canvas.clipRect(clipLeft, 0, clipRight, getHeight());
        }
        // 绘制子视图
        final boolean result = super.drawChild(canvas, child, drawingTime);
        // 回复到裁切之前的画布
        canvas.restoreToCount(restoreCount);
    }
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40

    drawChild方法在ViewGroup类的dispatchDraw方法内被调用,用来绘制子视图,DrawerLayout类通过重写该方法,因为在所有孩子视图绘制之前都会调用drawChild方法,但是这里只需要对内容区域视图做裁切,当绘制内容区域视图时,取得抽屉视图的位置信息,如果抽屉视图可见、背景为不透明、抽屉高度和父布局高度一致时,取得抽屉视图左、上、右、下边缘在canvas中的位置信息。接着进行裁切,将内容视图未被挡住的部分区域裁切出来,并把裁切完的canvas交由子View进行绘制,这样,内容区域只有在裁切后的区域才会绘制,其他区域不进行绘制。待子View绘制完之后,恢复Canvas到裁切之前的状态,因为一个Window下的所有View都使用的是同一个Canvas,所以需要恢复状态给其他子View使用。

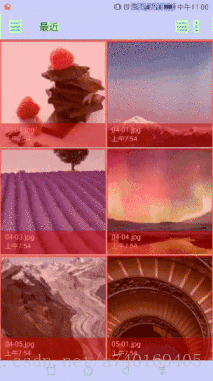

    下面看一个系统里的“下载”APP,使用的是DrawerLayout实现:
    下载APP
    应用中虽然内容区域是红色,但是抽屉视图拉出来之后,抽屉视图的过度绘制情况却比内容区域未被挡住的部分少。


    3. ImageView的background和imageDrawable重叠
    Android中,所有的view均可以设置background。ImageView除了能够设置background之外,还能设置ImageDrawable。

    在开发中,很多时候需要显示图片,在图片加载出来之前通常是需要显示一张默认图片的,很多时候会使用ImageView的background属性来设置默认背景图,而imageDrawable来设置需要加载的图片。这样会导致一个问题,当图片加载到页面后,默认背景图被挡住了,但是却仍然然需要绘制,导致过度绘制情况的发生。

    解决方案是把背景图和真正加载的图片都通过imageDrawable方法进行设置。


    总结

    • Android中一个window对应一个Canvas,window下的所有视图(View/ViewGroup)使用的都是同一个canvas,视图树的父节点在调用子视图的View.draw之前,会对Canvas进行裁切,裁切的区域就是View在屏幕中所占的矩形区域,这也就是为什么超过View边界的内容会被裁切掉的原因。
    • 既然过度绘制值一个像素点被绘制多次,我们只要保证图片或者背景颜色不要叠加在一起即可。正确的方式应该是尽量减少带背景的View产生重叠区域。如果重叠,使用canvas的clipRect进行裁切。
