随着互联网火热的发展，开源负载均衡器的大量的应用，企业主流软件负载均衡如LVS、Haproxy、Nginx等，各方面性能不亚于硬件负载均衡F5，Haproxy提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。

Haproxy入门简介

HAProxy特别适用于那些负载特大的web站点，这些站点通常又需要会话保持或七层处理。负载均衡LVS是基于四层，新型的大型互联网公司也在采用Haproxy，了解了Haproxy大并发、七层应用等，Haproxy高性能负载均衡优点：

1.HAProxy是支持虚拟主机的，可以工作在4、7层；2.能够补充Nginx的一些缺点比如Session的保持，Cookie的引导等工作；3.支持url检测后端的服务器；4.它跟LVS一样，只是一款负载均衡软件，单纯从效率上来讲HAProxy更会比Nginx有更出色的负载均衡速度，在并发处理上也是优于Nginx的；5.HAProxy可以对Mysql读进行负载均衡，对后端的MySQL节点进行检测和负载均衡，HAProxy的支持多种算法。

Haproxy+Keepalived企业高性能WEB能够支持千万级并发网站，实现Haproxy高性能WEB网站架构配置步骤如下：

Haproxy安装配置

Haproxy安装配置步骤相对比较简单，跟其他源码软件安装方法大致相同，如下为Haproxy配置方法及步骤： 1.Haproxy编译及安装

cd /usr/src
wget http://haproxy.1wt.eu/download/1.4/src/haproxy-1.4.21.tar.gz
tar xzf haproxy-1.4.21.tar.gz
cd haproxy-1.4.21
make  TARGET=linux26  PREFIX=/usr/local/haproxy/
make  install  PREFIX=/usr/local/haproxy

2.配置Haproxy服务

cd /usr/local/haproxy ;mkdir -p etc/
touch /usr/local/haproxy/etc/haproxy.cfg

3.Haproxy.cfg配置文件内容如下

global
    log 127.0.0.1 local0
    log 127.0.0.1 local1 notice
    maxconn 4096
    uid 99
    gid 99
    daemon
defaults
    log global
    mode http
    option httplog
    option dontlognull
    retries 3
    option redispatch
    maxconn 2000
    contimeout 5000
    clitimeout 50000
    srvtimeout 50000
frontend http-in
    bind *:80
    acl is_www.jf1.com hdr_end(host) -i  jf1.com
    acl is_www.jf2.com hdr_end(host) -i  jf2.com
    use_backend  www.jf1.com  if  is_www.jf1.com
    use_backend  www.jf2.com  if  is_www.jf2.com
    default_backend  www.jf1.com
backend www.jf1.com
    balance roundrobin
    cookie SERVERID insert nocache indirect
    option httpchk HEAD /index.html HTTP/1.0
    option httpclose
    option forwardfor
    server  jf1  192.168.33.11:80  cookie  jf1  check inter 1500 rise 3 fall 3 weight 1
backend www.jf2.com
    balance roundrobin
    cookie SERVERID insert nocache indirect
    option httpchk HEAD /index.html HTTP/1.0
    option httpclose
    option forwardfor
    server  jf2  192.168.33.11:81  cookie  jf2  check inter 1500 rise 3 fall 3 weight 1

4.启动Haproxy服务

/usr/local/haproxy/sbin/haproxy   -f   /usr/local/haproxy/etc/haproxy.cfg

启动Haproxy报错如下：

[WARNING] 217/202150 (2857) : Proxy 'chinaapp.sinaapp.com': in multi-process mode, stats will be limited to process assigned to the current request.

修改源码配置src/cfgparse.c找到如下行，调整nbproc > 1数值即可：

if (nbproc > 1) {
  if (curproxy->uri_auth) {
- Warning("Proxy '%s': in multi-process mode, stats will be limited to process assigned to the current request.
",
+ Warning("Proxy '%s': in multi-process mode, stats will be limited to the process assigned to the current request.
",

Haproxy配置文件详解

Hproxy配置文件内容详解如下：

######全局配置信息#######


global
maxconn 20480 #默认最大连接数
log 127.0.0.1 local3 #[err warning info debug]
chroot /usr/local/haproxy #chroot运行的路径
uid 99 #所属运行的用户uid
gid 99 #所属运行的用户组
daemon #以后台形式运行haproxy
nbproc 8 #进程数量(可以设置多个进程提高性能)
pidfile /usr/local/haproxy/haproxy.pid #haproxy的pid存放路径,启动进程的用户必须有权限访问此文件
ulimit-n 65535 #ulimit的数量限制


###########默认的全局设置##########


##这些参数可以被利用配置到frontend，backend，listen组件##


defaults
log global
mode http #所处理的类别 (#7层 http;4层tcp )
maxconn 20480 #最大连接数
option httplog #日志类别http日志格式
option httpclose #每次请求完毕后主动关闭http通道
option dontlognull #不记录健康检查的日志信息
option forwardfor #如果后端服务器需要获得客户端真实ip需要配置的参数，可以从Http Header中获得客户端ip
option redispatch #serverId对应的服务器挂掉后,强制定向到其他健康的服务器
option abortonclose #当服务器负载很高的时候，自动结束掉当前队列处理比较久的连接
stats refresh 30 #统计页面刷新间隔
retries 3 #3次连接失败就认为服务不可用，也可以通过后面设置
balance roundrobin #默认的负载均衡的方式,轮询方式


      #balance source #默认的负载均衡的方式,类似nginx的ip_hash


      #balance leastconn #默认的负载均衡的方式,最小连接
contimeout 5000 #连接超时
clitimeout 50000 #客户端超时
srvtimeout 50000 #服务器超时
timeout check 2000 #心跳检测超时


##############监控页面的设置###########


listen admin_status #Frontend和Backend的组合体,监控组的名称，按需自定义名称
 bind 0.0.0.0:65532 #监听端口
 mode http #http的7层模式
 log 127.0.0.1 local3 err #错误日志记录
 stats refresh 5s #每隔5秒自动刷新监控页面
 stats uri /admin?stats #监控页面的url
 stats realm jfedu jfedu #监控页面的提示信息
 stats auth admin:admin #监控页面的用户和密码admin,可以设置多个用户名
 stats hide-version #隐藏统计页面上的HAproxy版本信息
 stats admin if TRUE #手工启用/禁用,后端服务器；


##########监控haproxy后端服务器的状态############


listen site_status
bind 0.0.0.0:1081 #监听端口
mode http #http的7层模式
log 127.0.0.1 local3 err #[err warning info debug]
monitor-uri /site_status #网站健康检测URL，用来检测HAProxy管理的网站是否可以用，正常返回200，不正常返回503
acl site_dead nbsrv(server_web) lt 2 #定义网站down时的策略当挂在负载均衡上的指定backend的中有效机器数小于1台时返回true
monitor fail if site_dead #当满足策略的时候返回503，网上文档说的是500，实际测试为503
monitor-net 192.168.149.129/32 #来自192.168.149.129的日志信息不会被记录和转发；
monitor-net 192.168.149.130/32 #来自192.168.149.130的日志信息不会被记录和转发；


########frontend配置############


#####注意，frontend配置里面可以定义多个acl进行匹配操作########


frontend http_80_in
bind 0.0.0.0:80 #监听端口，即haproxy提供web服务的端口，和lvs的vip端口类似
mode http #http的7层模式
log global #应用全局的日志配置
option httplog #启用http的log
option httpclose #每次请求完毕后主动关闭http通道，HA-Proxy不支持keep-alive模式
option forwardfor #如果后端服务器需要获得客户端的真实IP需要配置次参数，将可以从Http Header中获得客户端IP
########acl策略配置#############
acl jfedu_web hdr_reg(host) -i ^(www1.jfedu.net|www2.jfedu.net)$
#如果请求的域名满足正则表达式中的2个域名返回true -i是忽略大小写
#如果请求的域名满足www.jfedu.net返回true -i是忽略大小写
#acl jfedu hdr(host) -i jfedu.net
#如果请求的域名满足jfedu.net返回true -i是忽略大小写
#acl file_req url_sub -i killall=
#在请求url中包含killall=，则此控制策略返回true,否则为false
#acl dir_req url_dir -i allow
#在请求url中存在allow作为部分地址路径，则此控制策略返回true,否则返回false
#acl missing_cl hdr_cnt(Content-length) eq 0
#当请求的header中Content-length等于0时返回true


########acl策略匹配相应#############
#block if missing_cl
#当请求中header中Content-length等于0阻止请求返回403
#block if !file_req || dir_req
#block表示阻止请求，返回403错误，当前表示如果不满足策略file_req，或者满足策略dir_req，则阻止请求
use_backend server_web if jfedu_web
#当满足jfedu_web的策略时使用server_web的backend


##########backend的设置##############


backend server_web
mode http #http的7层模式
balance roundrobin #负载均衡的方式，roundrobin平均方式
cookie SERVERID #允许插入serverid到cookie中，serverid后面可以定义
option httpchk GET /index.html #心跳检测的文件
server web1 192.168.149.129:80 cookie web1 check inter 1500 rise 3 fall 3 weight 1
#服务器定义，cookie 1表示serverid为web1，check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用，
#fall 3是3次失败认为服务器不可用，weight代表权重
server web2 192.168.149.130:80 cookie web2 check inter 1500 rise 3 fall 3 weight 2
#服务器定义，cookie 1表示serverid为web2，check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用，
#fall 3是3次失败认为服务器不可用，weight代表权重。

安装Keepalived服务

cd /usr/src ;
wget http://www.keepalived.org/software/keepalived-1.2.1.tar.gz
tar xzf keepalived-1.2.1.tar.gz
cd keepalived-1.2.1 &&
./configure --with-kernel-dir=/usr/src/kernels/2.6.32-71.el6.x86_64/
make &&make install
DIR=/usr/local/ ;cp $DIR/etc/rc.d/init.d/keepalived  /etc/rc.d/init.d/
cp $DIR/etc/sysconfig/keepalived /etc/sysconfig/
mkdir -p /etc/keepalived  && cp $DIR/sbin/keepalived /usr/sbin/

配置Haproxy+keepalived

Haproxy+keealived Master端keepalived.conf配置文件如下：

! Configuration File for keepalived
 global_defs {
 notification_email {
  xxx@139.com
 }
notification_email_from wgkgood@139.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LVS_DEVEL
 }


 vrrp_script chk_haproxy {
script "/data/sh/check_haproxy.sh"
   interval 2
   weight 2
 }
 # VIP1
 vrrp_instance VI_1 {
 state  MASTER
 interface eth0
 lvs_sync_daemon_inteface eth0
 virtual_router_id 151
 priority 100
 advert_int 5
 nopreempt
 authentication {
  auth_typePASS
  auth_pass 2222
 }
 virtual_ipaddress {
  192.168.0.133
 }
 track_script {
 chk_haproxy
}
 }

创建haproxy脚本

设置可执行权限chmod +x check_haproxy.sh，脚本内容如下：

#!/bin/bash
#auto check haprox process
killall -0 haproxy
if
   [[ $? -ne 0 ]];then
   /etc/init.d/keepalived stop
fi

Haproxy+keealived Backup端keepalived.conf配置文件如下：

! Configuration File for keepalived


 global_defs {
 notification_email {
  xxx@139.com
 }
notification_email_from wgkgood@139.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LVS_DEVEL


 }


 vrrp_script chk_haproxy {
script "/data/sh/check_haproxy.sh"


   interval 2


   weight 2


 }


 # VIP1


 vrrp_instance VI_1 {
 state  BACKUP
 interface eth0
 lvs_sync_daemon_inteface eth0
 virtual_router_id 151
 priority  90
 advert_int 5
 nopreempt
 authentication {
     auth_typePASS
     auth_pass 2222
 }
 virtual_ipaddress {
     192.168.0.133
 }
 track_script {
 chk_haproxy
}


 }

测试Haproxy+Keepalived服务

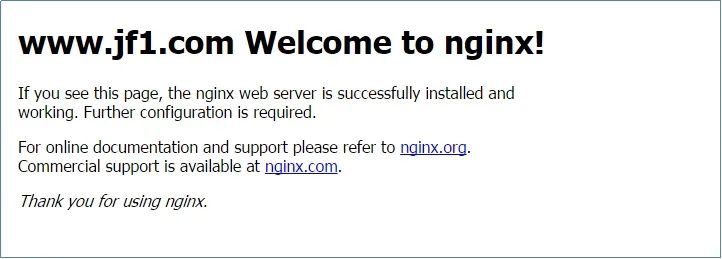

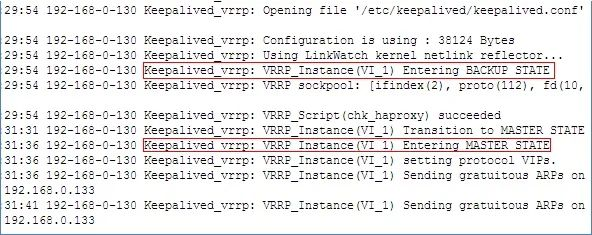

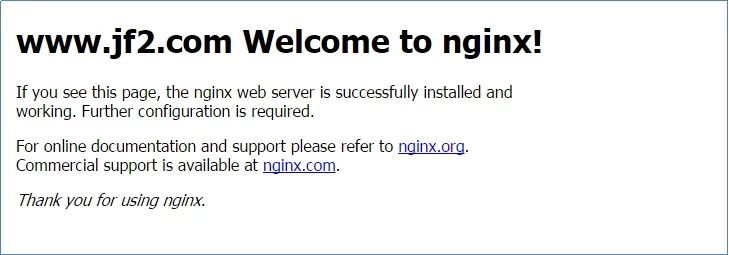

手动kill掉131的haproxy进程后，130的keepalived后台日志显示如下，并且访问133 VIP正常访问，提供服务，则证明Haproxy+keepalived高可用架构配置完毕，如图23-4（a）、23-4（b）、23-24（c）、23-24（d）所示：
