Slickflow.NET 开源工作流引擎基础介绍-.NET Core2.0 版本实现介绍 (转)

前言：.NET Core 是.NET Framework的新一代版本，是微软开发的第一个跨平台 (Windows、Mac OSX、Linux) 的应用程序开发框架（Application Framework），未来也将会支持 FreeBSD 与 Alpine 平台。.Net Core也是微软在一开始发展时就开源的软件平台，其开发目标是跨平台的 .NET 平台。

.NET Core 平台的开发优势 ：

1. 支持或可以移转 (port) 到更多的操作系统平台与芯片架构 (也就是未来项目会跨出 x86 平台)。

2. 具有引人注目的性能与高可靠度。

3. 开发人员能快速与直觉的获取 .NET Core 开发环境。

4. 在直觉与具生产力的情况下建造应用程序，使用文件，示例与 NuGet 组件。

以上文字引用来源：https://zh.wikipedia.org/wiki/.NET_Core

1. .NET Core 2.0 迁移指南

    由于.NET Core跨平台开发和性能方面的优势，再加上.NET Core2.0版本的推出，越来越多的客户逐渐迁移到.NET Core框架进行软件系统的开发。Slickflow引擎组件的.NET Core版本的推出，也是为了解决跨平台引擎产品的实现。本文大致描述了创建.NET Core2.0 为目标版本类库，数据访问项目和Asp.NET Mvc Core等类型项目的搭建过程，方便用户快速上手。

1.1 数据访问项目

1) IRepository模式实现

    Repository模式实现通用数据访问接口，其好处是首先定义出标准的增删改查接口，其次可以满足对接后端不同的数据处理框架，如Dapper，EF和NHibernate等框架。

/// <summary>

    /// 数据操作类接口

    /// </summary>

    /// <typeparam name="T">数据实体类型</typeparam>

    public interface IRepository<T> where T : class

    {

        DbSet<T> GetDbSet();



        T GetByID(dynamic id);

        T Get(Expression<Func<T, bool>> predicate);

        IQueryable<T> GetAll();



        IQueryable<T> Query(string sql, params object[] parameters);

        IEnumerable<T> Query(Expression<Func<T, bool>> predicate);

        int Count(Expression<Func<T, bool>> predicate = null);





        //insert, update, delete

        T Insert(T entity);

        void Insert(params T[] entities);

        void Insert(IEnumerable<T> entities);

        void Update(T entity);

        void Update(params T[] entities);

        void Update(IEnumerable<T> entities);

        void Delete(dynamic id);

        void Delete(params T[] entities);

        void Delete(IEnumerable<T> entities);

    }

2) UnitOfWork 解决事务

    引擎内部逻辑处理通常是多表的插入编辑操作，为保持数据事务完整性，需要实现会话事务的参数传递，提供提交和回滚的处理方式。Slickflow.Data.IDbSession用来实现UnitOfWork模式。

/// <summary>

/// 数据会话接口

/// </summary>

public interface IDbSession : IDisposable

{

    DbContext DbContext { get; }

    IRepository<T> GetRepository<T>() where T : class;

    int SaveChanges();

    int ExecuteSqlCommand(string sql, params object[] paramters);

}

代码示例：Session作为参数，传入具体接口方法，最终实现事务的一致提交或回滚。

/// <summary>

        ///  运行流程测试

        /// </summary>

        /// <param name="runner">运行者</param>

        /// <returns>执行结果</returns>

        [HttpPost]

        public ResponseResult RunProcessApp([FromBody] WfAppRunner runner)

        {

            using (var session = DbFactory.CreateSession())

            {

                var transaction = session.DbContext.Database.BeginTransaction();

                var wfService = new WorkflowService();

                var result = wfService.RunProcessApp(runner, session);



                if (result.Status == WfExecutedStatus.Success)

                {

                    transaction.Commit();

                    return ResponseResult.Success();

                }

                else

                {

                    transaction.Rollback();

                    return ResponseResult.Error(result.Message);

                }

            }

        }

1.2 Asp.NET Mvc Core项目

1) Mvc和WebAPI路由统一配置

    通常在.NET项目开发中，Mvc项目用于前端页面展现，WebAPI用于后端接口实现。在项目实践过程中，可以将两个项目整合为一，便于环境配置。

app.UseMvc(route => {

                route.MapRoute(

                    name: "default",

                    template: "{controller=Home}/{action=Index}/{id?}");



                route.MapRoute(

                    name:"defaultApi",

                    template: "api/{controller}/{action}/{id?}");

            });

2) 数据库连接串配置

    数据库链接串在appsettings.json文件中进行定义，读取方法如下：

var dbType = ConfigurationExtensions.GetConnectionString(Configuration, "WfDBConnectionType");

var sqlConnectionString = ConfigurationExtensions.GetConnectionString(Configuration, "WfDBConnectionString");



Slickflow.Data.ConnectionString.DbType = dbType;

Slickflow.Data.ConnectionString.Value = sqlConnectionString;

3) DbContext 数据库类型匹配

    由于不同类型数据库的数据访问组件不同，所以特意做了接口对应匹配，传入数据库连接串值。

protected override void OnConfiguring(DbContextOptionsBuilder optionsBuilder)

{

    if (ConnectionString.DbType == DatabaseTypeEnum.SQLSERVER.ToString())

        optionsBuilder.UseSqlServer(ConnectionString.Value);

    else if (ConnectionString.DbType == DatabaseTypeEnum.MYSQL.ToString())

        optionsBuilder.UseMySql(ConnectionString.Value);

    else if (ConnectionString.DbType == DatabaseTypeEnum.ORACLE.ToString())

        optionsBuilder.UseOracle(ConnectionString.Value);

}

2. EF Core对多数据库生成的支持

    EF Code First是由实体来生成数据库模型，简要过程描述为：首先定义好实体对象，对应数据库字段类型，然后执行EF Migrations的操作命令来生成数据库对象。其中经常用到的命令有：

   1) dotnet ef migrations add MyFirstMigraton

   2) dotnet ef migrations update database

   下面就以WfProcess表的创建来说明大致的创建过程。

2.1 MS SQLSERVER数据库

    采用的数据访问组件默认为：Microsoft.EntityFrameworkCore。

 1) 实体属性标识

/// <summary>

   /// 流程实体类

   /// </summary>

   [Table("WfProcess")]

   public class ProcessEntity

   {

       [Key]

       [DatabaseGenerated(DatabaseGeneratedOption.Identity)]

       [Column(Order = 0)]

       public int ID { get; set; }



       [Required]

       [Column(TypeName = "varchar(100)", Order = 1)]

       [MaxLength(100)]

       public string ProcessGUID { get; set; }



       [Required]

       [Column(TypeName = "nvarchar(50)", Order = 2)]

       [MaxLength(50)]

       public string ProcessName { get; set; }



       [Required]

       [Column(TypeName ="nvarchar(20)", Order = 3)]

       [MaxLength(20)]

       public string Version { get; set; }

   }

 2) 默认值赋值

//流程创建

            modelBuilder.Entity<ProcessEntity>(entity =>

            {

                entity.Property(e => e.Version).HasDefaultValue("1");

                entity.Property(e => e.IsUsing).HasDefaultValue(0);

                entity.Property(e => e.StartType).HasDefaultValue(0);

                entity.Property(e => e.EndType).HasDefaultValue(0);

                entity.Property(e => e.CreatedDateTime).HasDefaultValueSql("getdate()");

            });

 3) 生成命令执行

dotnet ef migrations add MyFirstMigration

2.2 MySQL数据库

    采用的数据访问组件默认为：Polemo.EntityFrameworkCore.MySQL。

  1) 实体属性标识

/// <summary>

/// 流程实体类

/// </summary>

[Table("WfProcess")]

public class ProcessEntity

{

    [Key]

    [DatabaseGenerated(DatabaseGeneratedOption.Identity)]

    [Column(Order = 0)]

    public int ID { get; set; }



    [Required]

    [Column(TypeName = "varchar(100)", Order = 1)]

    [MaxLength(100)]

    public string ProcessGUID { get; set; }



    [Required]

    [Column(TypeName = "varchar(50)", Order = 2)]

    [MaxLength(50)]

    public string ProcessName { get; set; }



    [Required]

    [Column(TypeName ="varchar(20)", Order = 3)]

    [MaxLength(20)]

    public string Version { get; set; }

}

 2) 默认值赋值

//流程创建

modelBuilder.Entity<ProcessEntity>(entity =>

{

    entity.Property(e => e.Version).HasDefaultValue("1");

    entity.Property(e => e.IsUsing).HasDefaultValue(0);

    entity.Property(e => e.StartType).HasDefaultValue(0);

    entity.Property(e => e.EndType).HasDefaultValue(0);

});

 3) 生成命令执行

dotnet ef migrations add MyFirstMigration

3. Slickflow.WebAPI 快速测试

 3.1 路由模式选定：

    仍然选定传统路由模式，便于接口快速识别和匹配。

app.UseMvc(route => {

    route.MapRoute(

        name: "defaultApi",

        template: "api/{controller}/{action}/{id?}");

});

3.2 数据库链接串读取：

var dbType = ConfigurationExtensions.GetConnectionString(Configuration, "WfDBConnectionType");

var sqlConnectionString = ConfigurationExtensions.GetConnectionString(Configuration, "WfDBConnectionString");



Slickflow.Data.ConnectionString.DbType = dbType;

Slickflow.Data.ConnectionString.Value = sqlConnectionString;

3.3 测试接口方法

/// <summary>

///  启动流程测试

/// </summary>

/// <param name="runner">运行者</param>

/// <returns>执行结果</returns>

[HttpPost]

public ResponseResult StartProcess([FromBody] WfAppRunner runner)

{

    using (var session = DbFactory.CreateSession())

    {

        var transaction = session.DbContext.Database.BeginTransaction();

        var wfService = new WorkflowService();

        var result = wfService.StartProcess(runner, session);



        if (result.Status == WfExecutedStatus.Success)

        {

            transaction.Commit();

            return ResponseResult.Success();

        }

        else

        {

            transaction.Rollback();

            return ResponseResult.Error(result.Message);

        }

    }

}

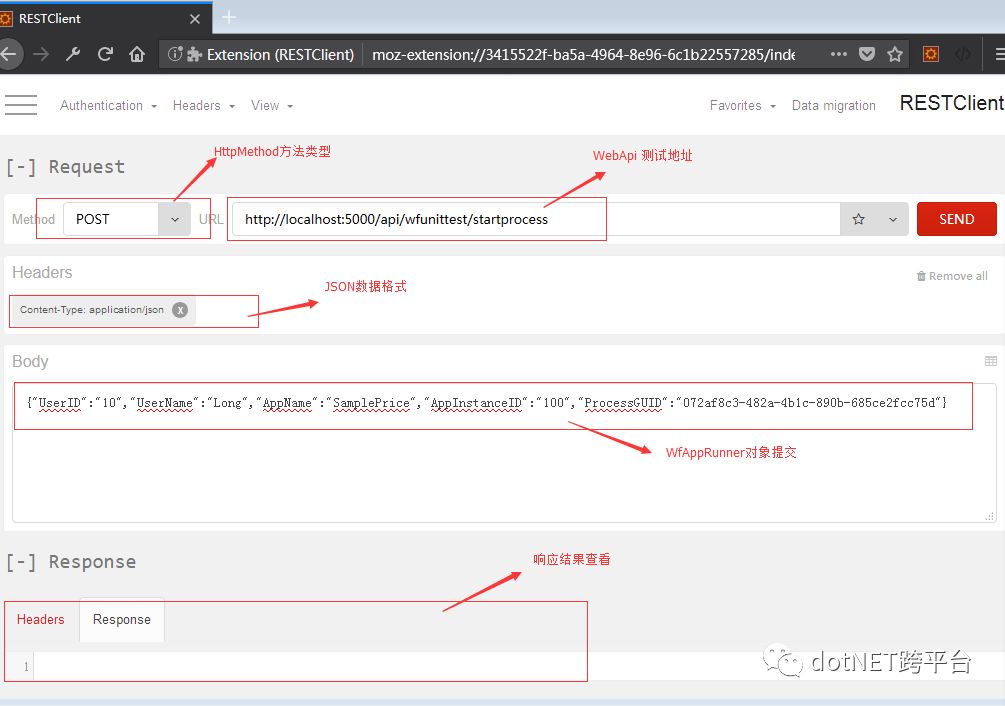

3.4 RestClient 测试工具

     引擎接口测试采用RestClient工具，比较方便快捷。通常采用统一的接口方法，将不同类型的流程JSON数据格式作为测试用例来提交测试。

4. 总结

     Slickflow 引擎产品的.NET Core版本实现，用于跨平台应用的项目开发和业务集成。而且在数据库的支持上，采用EF Core的Code First数据库迁移创建，方便用户开发环境的快速搭建和配置。
