为什么选择Activiti
最常用的工作流引擎Activiti和JBPM，我当初是如何选择的呢？要考虑学习成本、现有功能、兼容性、版本稳定性、可扩展性等等。
（1）Activiti的创始人Tom Baeyens是JBPM之前版本的核心人物，从这个层面出发Activiti工作流引擎的是站在巨人的肩膀上打造的，肯定会积累很多之前的经验，并解决很多之前遇到的问题。
（2）Activiti使用了我们更常用的技术，例如IOC、AOP、MyBatis、WebService、Restful，核心引擎则是基于之前版本的PVM，接口设计优雅；而JBPM完全舍弃了之前的引擎，基于JBoss的Drools Flow实现，接口层面的设计十分混乱。
（3）Activiti做了更多的扩展功能，比如相对完整的表单设计，流程的热部署、更加丰富的IDE插件。
Acitviti框架
下面来说说Activiti框架的核心功能
1、7个接口：工作流引擎可以想象成一个服务端，部署好以后，是需要客户端的调用才能实现对工作流程的操作。
- RepositoryService：提供一系列管理流程部署和流程定义的API。
- RuntimeService：在流程运行时对流程实例进行管理与控制。
- TaskService：对流程任务进行管理，例如任务提醒、任务完成和创建任务等。
- IdentityService：提供对流程角色数据进行管理的API，这些角色数据包括用户组、用户等。
- ManagementService：提供对流程引擎进行管理和维护的服务。
- HistoryService：对流程的历史数据进行操作，包括查询、删除这些历史数据。
- FormService：表单服务。

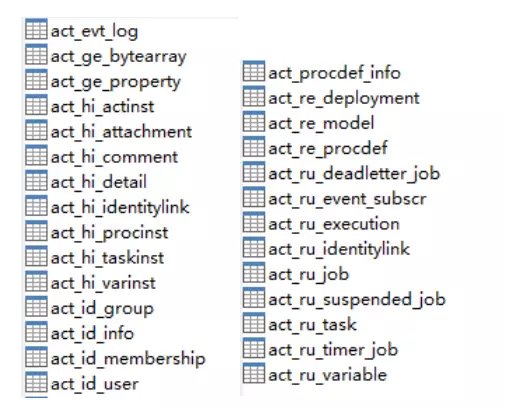

2、28张表：表记录了用户信息、流程信息、历史信息等各种数据
资源库流程规则表
act_re_deployment 部署信息表
act_re_model 流程设计模型部署表
act_re_procdef 流程定义数据表
运行时数据库表
act_ru_execution 运行时流程执行实例表
act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
act_ru_task 运行时任务节点表
act_ru_variable 运行时流程变量数据表
历史数据库表
act_hi_actinst 历史节点表
act_hi_attachment 历史附件表
act_ih_comment 历史意见表
act_hi_identitylink 历史流程人员表
act_hi_detail 历史详情表，提供历史变量的查询
act_hi_procinst 历史流程实例表
act_hi_taskinst 历史任务实例表
act_hi_varinst 历史变量表
组织机构表
act_id_group 用户组信息表
act_id_info 用户扩展信息表
act_id_membership 用户与用户组对应信息表
act_id_user 用户信息表
通用数据表
act_ge_bytearray 二进制数据表
act_ge_property 属性数据表存储整个流程引擎级别的数据

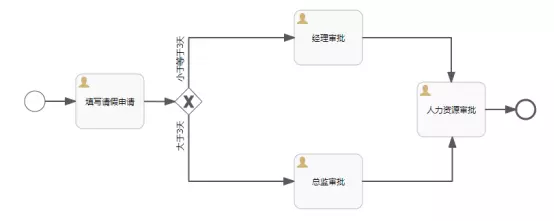

3、BPMN业务流程模型：可以通过流程图的方式配置业务流程、分支、条件等，最终生成引擎可识别的xml文件
BPMN2.0是一套建立工作流程模型的标准。下面说几个重点的元素和符号。
（1）事件：常用的是开始事件、结束事件，用于标识流程的开始和结束
（2）活动：常用的是任务，用于描述流程节点中的一项工作
（3）网关：常用包括并行网关、排他网关，并行即同时流转多个分支，排他即只流转其中一个分支
与SpringBoot整合
（1）修改POM添加依赖
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring-boot-starter-basic</artifactId>
<version>6.0.0</version>
</dependency>
（2）将BPMN2.0规范的XML文件拷贝到项目目录下：/resources/processes
（3）构建表结构，修改springBoot主配置文件application.properties
spring.activiti.database-schema-update=true设置成true以后，会在项目启动的时候自动创建Activiti表结构，首次数据表建好后建议改成false
（4）Activiti相关配置，修改springBoot主配置文件application.properties
#保存历史数据得级别，分为none、activity、audit（默认）、full
spring.activiti.history-level=full
#是否校验流程文件，默认校验resources下的processes文件夹里的流程文件
spring.activiti.check-process-definitions=false
#修改默认的流程文件存储位置
spring.activiti.process-definition-location-prefix=classpath:/processes/
（5）通过注解方式访问常用接口
@Autowired
private RuntimeService runtimeService;
@Autowired
private TaskService taskService;
@Autowired
private IdentityService identityService;
@Autowired
private RepositoryService repositoryService;
@Autowired
private ProcessEngine processEngine;
@Autowired
private HistoryService historyService;
