01

什么是流程图

通俗来说，流程图就是一个有特定逻辑顺序的步骤地图，在这份地图的帮助下，我们可以预知某类步骤走法所能到达的重点，同时我们也可以通过这份地图找到某个目的地的具体实现路径。

02

为什么要绘制流程图

1、梳理、完善思路。让我们策划、思考的思路更清晰，逻辑更顺畅，有助于流程的逻辑实现，有效解决实际问题。

2、有效降低团队成员间的沟通成本。流程图能够提升我们与老板、同事之间的沟通效率，当一件事情的执行步骤比较复杂，判定条件较多，用口头难以表达清楚，用一张流程图，就能高效地解决沟通问题。

3、有助于查缺补漏。流程图通过梳理关键节点和步骤能快速发现遗漏之处，以便及时整改，确保活动流程的流畅和完整性。

03

绘制流程图的注意事项

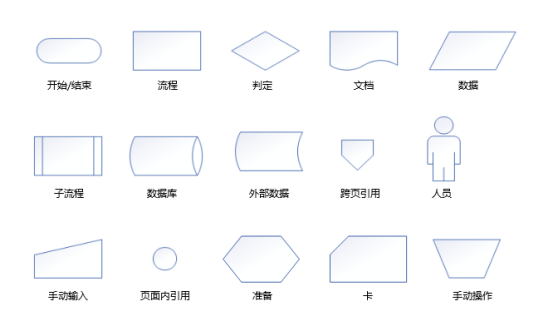

1、符号要求

2、注意事项

（1）遵循从左到右、从上到下的顺序排列。

（2）一个流程从开始符开始，以结束符结束。开始符号只能出现一次，而结束符号可出现多次。若流程足够清晰，可省略开始、结束符号。

（3）连接线不能交叉，不能无故弯曲。

（4）流程处理关系为并行关系的，需要将流程放在同一高度。

（5）“流程”这个框应是单一入口和单一
