RabbitMQ 高可用集群搭建
1 集群简介
1.1 集群架构
当单台 RabbitMQ 服务器的处理消息的能力达到瓶颈时，此时可以通过 RabbitMQ 集群来进行扩展，从而达到提升吞吐量的目的。RabbitMQ 集群是一个或多个节点的逻辑分组，集群中的每个节点都是对等的，每个节点共享所有的用户，虚拟主机，队列，交换器，绑定关系，运行时参数和其他分布式状态等信息。一个高可用，负载均衡的 RabbitMQ 集群架构应类似下图：
这里对上面的集群架构做一下解释说明：
首先一个基本的 RabbitMQ 集群不是高可用的，虽然集群共享队列，但在默认情况下，消息只会被路由到某一个节点的符合条件的队列上，并不会同步到其他节点的相同队列上。假设消息路由到 node1 的 my-queue 队列上，但是 node1 突然宕机了，那么消息就会丢失，想要解决这个问题，需要开启队列镜像，将集群中的队列彼此之间进行镜像，此时消息就会被拷贝到处于同一个镜像分组中的所有队列上。
其次 RabbitMQ 集群本身并没有提供负载均衡的功能，也就是说对于一个三节点的集群，每个节点的负载可能都是不相同的，想要解决这个问题可以通过硬件负载均衡或者软件负载均衡的方式，这里我们选择使用 HAProxy 来进行负载均衡，当然也可以使用其他负载均衡中间件，如LVS等。HAProxy 同时支持四层和七层负载均衡，并基于单一进程的事件驱动模型，因此它可以支持非常高的井发连接数。
接着假设我们只采用一台 HAProxy ，那么它就存在明显的单点故障的问题，所以至少需要两台 HAProxy ，同时这两台 HAProxy 之间需要能够自动进行故障转移，通常的解决方案就是 KeepAlived 。KeepAlived 采用 VRRP (Virtual Router Redundancy Protocol，虚拟路由冗余协议) 来解决单点失效的问题，它通常由一组一备两个节点组成，同一时间内只有主节点会提供对外服务，并同时提供一个虚拟的 IP 地址 (Virtual Internet Protocol Address ，简称 VIP) 。 如果主节点故障，那么备份节点会自动接管 VIP 并成为新的主节点 ，直到原有的主节点恢复。
最后，任何想要连接到 RabbitMQ 集群的客户端只需要连接到虚拟 IP，而不必关心集群是何种架构，示例如下：
ConnectionFactory factory = new ConnectionFactory();
// 假设虚拟ip为 192.168.0.200
factory.setHost("192.168.0.200");1.2 部署情况
下面我们开始进行搭建，这里我使用三台主机，主机名分别为 rabbit-node2， rabbit-node3 和 rabbit3 ，其功能分配如下：
| 主机名 | IP地址 | 部署服务 | 操作系统 | 配置 |
|---|---|---|---|---|
| rabbit-node1 | 192.168.0.12 | RabbitMQ + HAProxy + KeepAlived | CentOS 7.6 | 4核8G |
| rabbit-node2 | 192.168.0.14 | RabbitMQ + HAProxy + KeepAlived | CentOS 7.6 | 4核8G |
| rabbit-node3 | 192.168.0.15 | RabbitMQ | CentOS 7.6 | 4核8G |
以上三台主机上我均已安装好了 RabbitMQ ，关于 RabbitMQ 的安装步骤可以参考：《RabbitMQ单机环境搭建》
2 RabbitMQ 集群搭建
2.1 初始化环境
分别修改主机名
hostnamectl set-hostname rabbit-node1
- 1
修改每台机器的 /etc/hosts 文件
cat >> /etc/hosts <<EOF
192.168.0.12 rabbit-node1
192.168.0.14 rabbit-node2
192.168.0.15 rabbit-node3
EOF
- 1
- 2
- 3
- 4
- 5
重启虚拟机便于系统识别hosts
# 重启网络
systemctl restart network
setenforce 0
# 重启
init 62.2 配置 Erlang Cookie
将 rabbit-node1 上的 .erlang.cookie 文件拷贝到其他两台主机上。该 cookie 文件相当于密钥令牌，集群中的 RabbitMQ 节点需要通过交换密钥令牌以获得相互认证，因此处于同一集群的所有节点需要具有相同的密钥令牌，否则在搭建过程中会出现 Authentication Fail 错误。
RabbitMQ 服务启动时，erlang VM 会自动创建该 cookie 文件，默认的存储路径为 /var/lib/rabbitmq/.erlang.cookie 或 $HOME/.erlang.cookie，该文件是一个隐藏文件，需要使用 ls -al 命令查看。（拷贝.cookie时，各节点都必须停止MQ服务）：
# 停止所有服务，构建Erlang的集群环境
systemctl stop rabbitmq-serverscp /var/lib/rabbitmq/.erlang.cookie root@rabbit-node2:/var/lib/rabbitmq/
scp /var/lib/rabbitmq/.erlang.cookie root@rabbit-node3:/var/lib/rabbitmq/
由于你可能在三台主机上使用不同的账户进行操作，为避免后面出现权限不足的问题，这里建议将 cookie 文件原来的 400 权限改为 600，命令如下：
chmod 600 /var/lib/rabbitmq/.erlang.cookie注：cookie 中的内容就是一行随机字符串，可以使用 cat 命令查看。
2.3 启动服务
在三台主机上均执行以下命令，启动 RabbitMQ 服务：
systemctl start rabbitmq-server开通 EPMD 端口
epmd进程使用的端口。用于RabbitMQ节点和CLI工具的端点发现服务。
# 开启防火墙 4369 端口
firewall-cmd --zone=public --add-port=4369/tcp --permanent
# 重启
systemctl restart firewalld.service2.4 集群搭建
RabbitMQ 集群的搭建需要选择其中任意一个节点为基准，将其它节点逐步加入。这里我们以 rabbit-node1 为基准节点，将 rabbit-node2 和 rabbit-node3 加入集群。在 rabbit-node2 和rabbit-node3 上执行以下命令：
# 1.停止服务
rabbitmqctl stop_app
# 2.重置状态
rabbitmqctl reset
# 3.节点加入, 在一个node加入cluster之前，必须先停止该node的rabbitmq应用，即先执行stop_app
# rabbit-node2加入node1, rabbit-node3加入node2
rabbitmqctl join_cluster rabbit@rabbit-node1
# 4.启动服务
rabbitmqctl start_appjoin_cluster 命令有一个可选的参数 --ram ，该参数代表新加入的节点是内存节点，默认是磁盘节点。如果是内存节点，则所有的队列、交换器、绑定关系、用户、访问权限和 vhost 的元数据都将存储在内存中，如果是磁盘节点，则存储在磁盘中。内存节点可以有更高的性能，但其重启后所有配置信息都会丢失，因此RabbitMQ 要求在集群中至少有一个磁盘节点，其他节点可以是内存节点。当内存节点离开集群时，它可以将变更通知到至少一个磁盘节点；然后在其重启时，再连接到磁盘节点上获取元数据信息。除非是将 RabbitMQ 用于 RPC 这种需要超低延迟的场景，否则在大多数情况下，RabbitMQ 的性能都是够用的，可以采用默认的磁盘节点的形式。这里为了演示， rabbit-node3 我就设置为内存节点。
另外，如果节点以磁盘节点的形式加入，则需要先使用 reset 命令进行重置，然后才能加入现有群集，重置节点会删除该节点上存在的所有的历史资源和数据。采用内存节点的形式加入时可以略过 reset 这一步，因为内存上的数据本身就不是持久化的。
2.5 查看集群状态
2.5.1 命令行查看
在 rabbit-node3 和 3 上执行以上命令后，集群就已经搭建成功，此时可以在任意节点上使用 rabbitmqctl cluster_status 命令查看集群状态，输出如下：
[root@rabbit-node1 keepalived]# rabbitmqctl cluster_status
Cluster status of node rabbit@rabbit-node1 ...
[{nodes,[{disc,['rabbit@rabbit-node1','rabbit@rabbit-node2',
'rabbit@rabbit-node3']}]},
{running_nodes,['rabbit@rabbit-node3','rabbit@rabbit-node2',
'rabbit@rabbit-node1']},
{cluster_name,<<"rabbit@rabbit-node1">>},
{partitions,[]},
{alarms,[{'rabbit@rabbit-node3',[]},
{'rabbit@rabbit-node2',[]},
{'rabbit@rabbit-node1',[]}]}]可以看到 nodes 下显示了全部节点的信息，其中 rabbit-node2 和 rabbit3 上的节点都是 disc 类型，即磁盘节点；而 rabbit-node3 上的节点为 ram，即内存节点。此时代表集群已经搭建成功，默认的 cluster_name 名字为 rabbit@rabbit-node1，如果你想进行修改，可以使用以下命令：
rabbitmqctl set_cluster_name my_rabbitmq_cluster
- 1
2.5.2 UI 界面查看

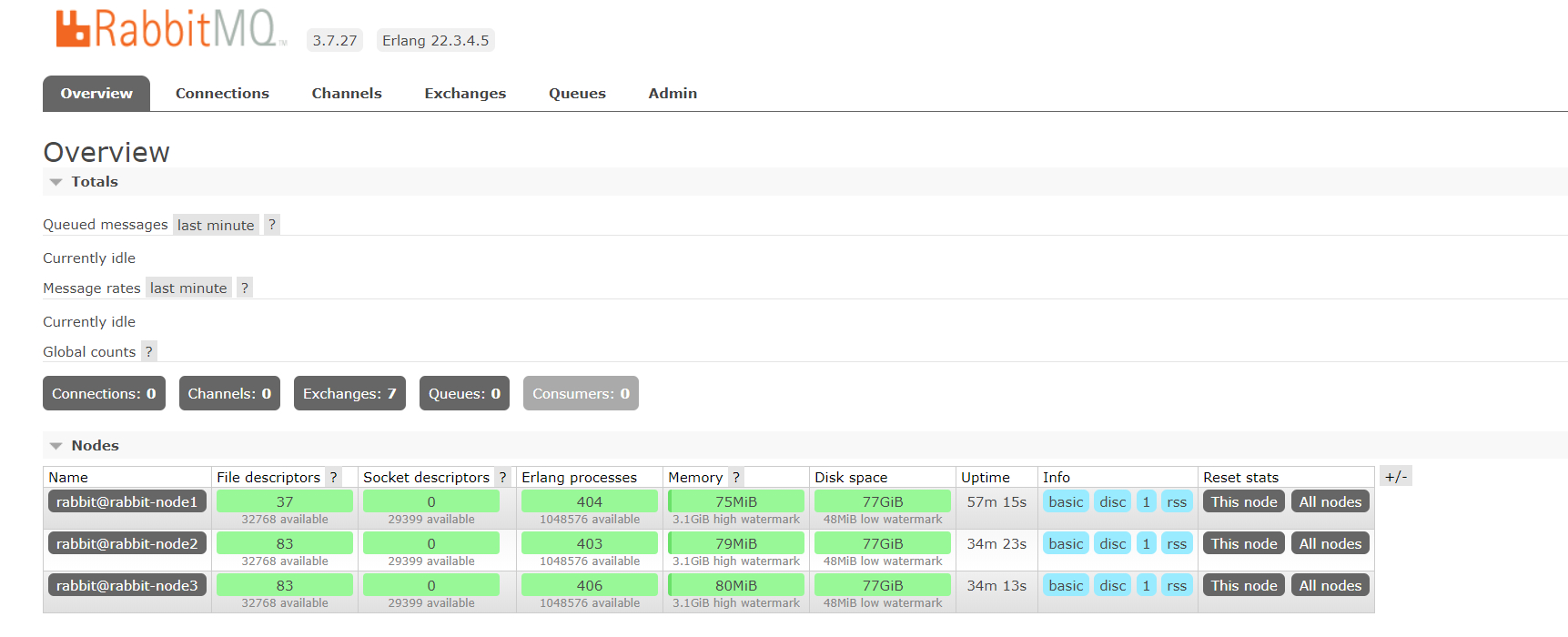

除了可以使用命令行外，还可以使用打开任意节点的 UI 界面进行查看，情况如下：
2.6 配置镜像队列
2.6.1 开启镜像队列
这里我们为所有队列开启镜像配置，其语法如下：
rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'2.6.2 复制系数
在上面我们指定了 ha-mode 的值为 all ，代表消息会被同步到所有节点的相同队列中。这里我们之所以这样配置，因为我们本身只有三个节点，因此复制操作的性能开销比较小。如果你的集群有很多节点，那么此时复制的性能开销就比较大，此时需要选择合适的复制系数。通常可以遵循过半写原则，即对于一个节点数为 n 的集群，只需要同步到 n/2+1 个节点上即可。此时需要同时修改镜像策略为 exactly，并指定复制系数 ha-params，示例命令如下：
rabbitmqctl set_policy ha-two "^" '{"ha-mode":"exactly","ha-params":2,"ha-sync-mode":"automatic"}'除此之外，RabbitMQ 还支持使用正则表达式来过滤需要进行镜像操作的队列，示例如下：
rabbitmqctl set_policy ha-all "^ha\." '{"ha-mode":"all"}'此时只会对 ha 开头的队列进行镜像。更多镜像队列的配置说明，可以参考官方文档：Highly Available (Mirrored) Queues
2.6.3 查看镜像状态

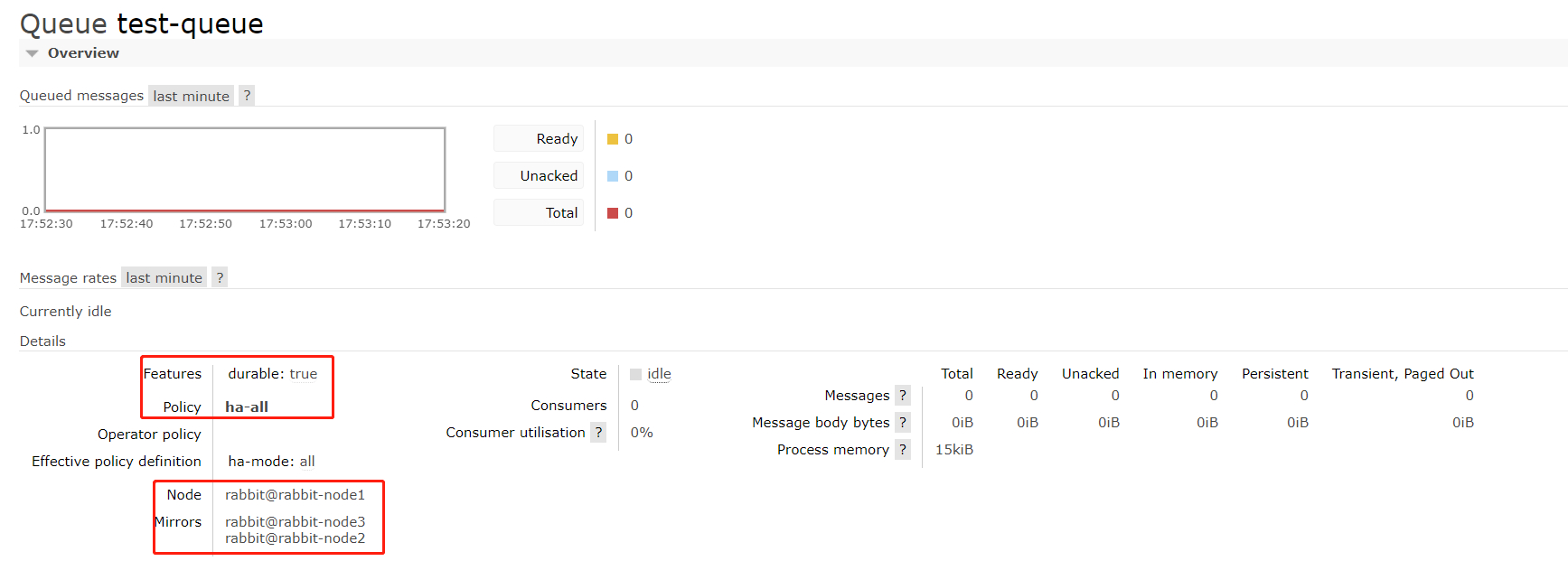

配置完成后，可以通过 Web UI 界面查看任意队列的镜像状态，情况如下：
2.7 集群的关闭与重启
没有一个直接的命令可以关闭整个集群，需要逐一进行关闭。但是需要保证在重启时，最后关闭的节点最先被启动。如果第一个启动的不是最后关闭的节点，那么这个节点会等待最后关闭的那个节点启动，默认进行 10 次连接尝试，超时时间为 30 秒，如果依然没有等到，则该节点启动失败。
这带来的一个问题是，假设在一个三节点的集群当中，关闭的顺序为 node1，node2，node3，如果 node1 因为故障暂时没法恢复，此时 node2 和 node3 就无法启动。想要解决这个问题，可以先将 node1 节点进行剔除，命令如下：
rabbitmqctl forget_cluster_node rabbit@node1 --offline
- 1
此时需要加上 -offline 参数，它允许节点在自身没有启动的情况下将其他节点剔除。
2.8 解除集群
重置当前节点
# 1.停止服务
rabbitmqctl stop_app
# 2.重置集群状态
rabbitmqctl reset
# 3.重启服务
rabbitmqctl start_app
- 1
- 2
- 3
- 4
- 5
- 6
重新加入集群
# 1.停止服务
rabbitmqctl stop_app
# 2.重置状态
rabbitmqctl reset
# 3.节点加入
rabbitmqctl join_cluster rabbit@rabbit-node1
# 4.重启服务
rabbitmqctl start_app
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
完成后重新检查 RabbitMQ 集群状态
rabbitmqctl cluster_status
- 1
除了在当前节点重置集群外，还可在集群其他正常节点将节点踢出集群
rabbitmqctl forget_cluster_node rabbit@rabbit-node3
- 1
2.9 变更节点类型
我们可以将节点的类型从RAM更改为Disk，反之亦然。假设我们想要反转rabbit@rabbit-node2和rabbit@rabbit-node1的类型，将前者从RAM节点转换为磁盘节点，而后者从磁盘节点转换为RAM节点。为此，我们可以使用change_cluster_node_type命令。必须首先停止节点。
# 1.停止服务
rabbitmqctl stop_app
# 2.变更类型 ram disc
rabbitmqctl change_cluster_node_type disc
# 3.重启服务
rabbitmqctl start_app
- 1
- 2
- 3
- 4
- 5
- 6
2.10 清除 RabbitMQ 节点配置
# 如果遇到不能正常退出直接kill进程
systemctl stop rabbitmq-server
# 查看进程
ps aux|grep rabbitmq
# 清楚节点rabbitmq配置
rm -rf /var/lib/rabbitmq/mnesia
- 1
- 2
- 3
- 4
- 5
- 6
3 HAProxy 环境搭建
yum 源安装目前版本比较低，采用源码安装方式。
3.1 下载
HAProxy 官方下载地址为：www.haproxy.org/#down ，如果这个网站无法访问，也可以从 src.fedoraproject.org/repo/pkgs/h… 上进行下载。这里我下载的是 2.x 的版本，下载后进行解压：
tar -zxvf haproxy-2.1.8.tar.gz
- 1
3.2 编译
进入解压后根目录，执行下面的编译命令：
make TARGET=linux-glibc PREFIX=/usr/local/haproxy-2.1.8
make install PREFIX=/usr/local/haproxy-2.1.8
- 1
- 2
3.3 配置环境变量
配置环境变量：
vim /etc/profile
export HAPROXY_HOME=/usr/local/haproxy-2.1.8
export PATH=$PATH:$HAPROXY_HOME/sbin
- 1
- 2
- 3
- 4
使得配置的环境变量立即生效：
source /etc/profile
- 1
检查安装是否成功：
[root@rabbit-node1 haproxy-2.1.8]# haproxy -v
HA-Proxy version 2.1.8 2020/07/31 - https://haproxy.org/
Status: stable branch - will stop receiving fixes around Q1 2021.
Known bugs: http://www.haproxy.org/bugs/bugs-2.1.8.html
Running on: Linux 3.10.0-957.el7.x86_64 #1 SMP Thu Nov 8 23:39:32 UTC 2018 x86_64
- 1
- 2
- 3
- 4
- 5
3.4 负载均衡配置
新建配置文件 haproxy.cfg，这里我新建的位置为：/etc/haproxy/haproxy.cfg。
# 创建目录
mkdir /etc/haproxy
# 编辑文件内容
vim /etc/haproxy/haproxy.cfg
- 1
- 2
- 3
- 4
文件内容如下：
# 全局配置
global
# 日志输出配置、所有日志都记录在本机，通过 local0 进行输出
log 127.0.0.1 local0 info
# 最大连接数
maxconn 4096
# 改变当前的工作目录
chroot /usr/local/haproxy-2.1.8
# 以指定的 UID 运行 haproxy 进程
uid 99
# 以指定的 GID 运行 haproxy 进程
gid 99
# 以守护进行的方式运行
daemon
# 当前进程的 pid 文件存放位置
pidfile /usr/local/haproxy-2.1.8/haproxy.pid
# 默认配置
defaults
# 应用全局的日志配置
log global
# 使用4层代理模式，7层代理模式则为"http"
mode tcp
# 日志类别
option tcplog
# 不记录健康检查的日志信息
option dontlognull
# 3次失败则认为服务不可用
retries 3
# 每个进程可用的最大连接数
maxconn 2000
# 连接超时
timeout connect 5s
# 客户端超时
timeout client 120s
# 服务端超时
timeout server 120s
# 绑定配置
listen rabbitmq_cluster
bind :5671
# 配置TCP模式
mode tcp
# 采用加权轮询的机制进行负载均衡
balance roundrobin
# RabbitMQ 集群节点配置
server mq-node1 rabbit-node1:5672 check inter 5000 rise 2 fall 3 weight 1
server mq-node2 rabbit-node2:5672 check inter 5000 rise 2 fall 3 weight 1
server mq-node3 rabbit-node3:5672 check inter 5000 rise 2 fall 3 weight 1
# 配置监控页面
listen monitor
bind :8100
mode http
option httplog
stats enable
stats uri /stats
stats refresh 5s
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
负载均衡的主要配置在 listen rabbitmq_cluster 下，这里指定负载均衡的方式为加权轮询，同时定义好健康检查机制：
server node1 rabbit-node1:5672 check inter 5000 rise 2 fall 3 weight 1
- 1
以上配置代表对地址为 rabbit-node1:5672 的 node1 节点每隔 5 秒进行一次健康检查，如果连续两次的检查结果都是正常，则认为该节点可用，此时可以将客户端的请求轮询到该节点上；如果连续 3 次的检查结果都不正常，则认为该节点不可用。weight 用于指定节点在轮询过程中的权重。
3.5 启动服务
以上搭建步骤在 rabbit-node1 和 rabbit-node2 上完全相同，搭建完成使用以下命令启动服务：
# 启动
haproxy -f /etc/haproxy/haproxy.cfg
# 查看运行
ps aux|grep haproxy
# 停止 没有killall命令, 安装yum -y install psmisc
killall haproxy
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
开启监控页面访问端口
firewall-cmd --zone=public --add-port=8100/tcp --permanent
systemctl restart firewalld.service
- 1
- 2

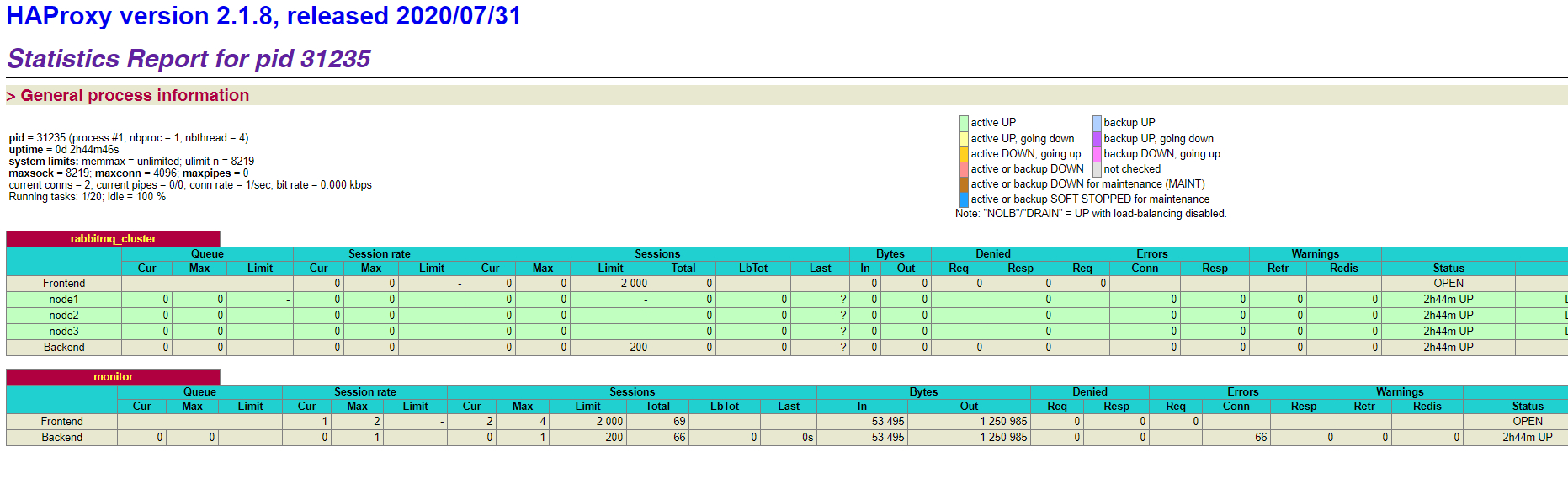

启动后可以在监控页面进行查看，端口为设置的 8100，完整地址为：http://rabbit-node1:8100/stats ，页面情况如下：
所有节点都为绿色，代表节点健康。此时证明 HAProxy 搭建成功，并已经对 RabbitMQ 集群进行监控。
4 Keepalived 环境搭建
接着就可以搭建 Keepalived 来解决 HAProxy 故障转移的问题。这里我在 rabbit-node1 和 rabbit-node2上安装 KeepAlived ，两台主机上的搭建的步骤完全相同，只是部分配置略有不同，具体如下：
环境说明
| Name | IP Addr | Service Name | Descprition |
|---|---|---|---|
| VIP | 192.168.0.200 | 虚拟 IP | |
| MASTER | 192.168.0.12 | rabbit-node1 | 主服务器 IP |
| BACKUP | 192.168.0.14 | rabbit-node2 | 备服务器 IP |
4.1 安装
Keepalived 可以使用 yum 直接安装，在 MASTER 服务器和 BACKUP 服务器执行：
yum -y install keepalived
- 1
4.2 配置 MASTER 和 BACKUP
确认网卡

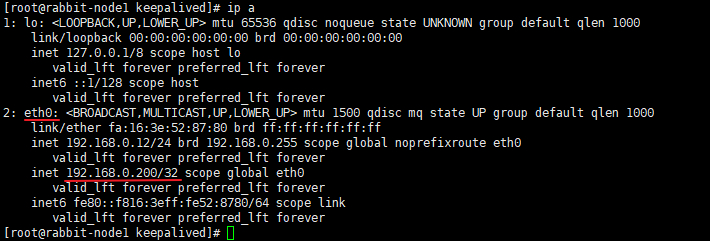

[root@rabbit-node1 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether fa:16:3e:52:87:80 brd ff:ff:ff:ff:ff:ff
inet 192.168.0.12/24 brd 192.168.0.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
inet 192.168.0.200/32 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::f816:3eff:fe52:8780/64 scope link
valid_lft forever preferred_lft forever
[root@rabbit-node1 ~]#
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
本例使用 eth0 这块网卡。
vim /etc/keepalived/keepalived.conf
- 1
MASTER 节点配置
完整配置如下：
global_defs {
# 路由id,主备节点不能相同
router_id node1
notification_email {
# email 接收方
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
# email 发送方
notification_email_from Alexandre.Cassen@firewall.loc
# 邮件服务器, smtp 协议
smtp_server 192.168.200.1
smtp_connect_timeout 30
vrrp_skip_check_adv_addr
# 使用 unicast_src_ip 需要注释 vrrp_strict，而且也可以进行 ping 测试
#vrrp_strict
vrrp_garp_interval 0
vrrp_gna_interval 0
}
# 自定义监控脚本
vrrp_script chk_haproxy {
# 脚本位置
script "/etc/keepalived/haproxy_check.sh"
# 脚本执行的时间间隔
interval 5
weight 10
}
vrrp_instance VI_1 {
# Keepalived的角色，MASTER 表示主节点，BACKUP 表示备份节点
state MASTER
# 指定监测的网卡，可以使用 ifconfig 进行查看
interface eth0
# 虚拟路由的id，主备节点需要设置为相同
virtual_router_id 51
# 优先级，主节点的优先级需要设置比备份节点高
priority 100
# 设置主备之间的检查时间，单位为秒
advert_int 1
# 如果两节点的上联交换机禁用了组播，则采用 vrrp 单播通告的方式
unicast_src_ip 192.168.0.12
unicast_peer {
192.168.0.14
}
# 定义验证类型和密码
authentication {
auth_type PASS
auth_pass 123456
}
# 调用上面自定义的监控脚本
track_script {
chk_haproxy
}
virtual_ipaddress {
# 虚拟IP地址，可以设置多个
192.168.0.200
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
备份节点的配置与主节点基本相同，但是需要修改其 state 为 BACKUP；同时其优先级 priority 需要比主节点低。
BACKUP 节点配置
完整配置如下：
global_defs {
# 路由id,主备节点不能相同
router_id node2
notification_email {
# email 接收方
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
# email 发送方
notification_email_from Alexandre.Cassen@firewall.loc
# 邮件服务器, smtp 协议
smtp_server 192.168.200.1
smtp_connect_timeout 30
vrrp_skip_check_adv_addr
# 使用 unicast_src_ip 需要注释 vrrp_strict，而且也可以进行 ping 测试
#vrrp_strict
vrrp_garp_interval 0
vrrp_gna_interval 0
}
vrrp_script chk_haproxy {
script "/etc/keepalived/haproxy_check.sh"
interval 5
weight 10
}
vrrp_instance VI_1 {
# BACKUP 表示备份节点
state BACKUP
# 指定监测的网卡
interface eth0
# 虚拟路由的id，主备节点需要设置为相同
virtual_router_id 51
# 优先级，备份节点要比主节点低
priority 50
advert_int 1
# 如果两节点的上联交换机禁用了组播，则采用 vrrp 单播通告的方式
unicast_src_ip 192.168.0.14
unicast_peer {
192.168.0.12
}
authentication {
auth_type PASS
auth_pass 123456
}
track_script {
chk_haproxy
}
virtual_ipaddress {
192.168.0.200
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
注意以下几点
- state 角色为 BACKUP
- interface 为网卡的 ID，要根据机器确认
- virtual_route_id 要与 MASTER 一致，默认为 51
- priority 要比 MASTER 小
- unicast_src_ip 要设置正确，组播地址设置之后，要注释 vrrp_strict 选项
4.3 配置 HAProxy 检查
以上配置定义了 Keepalived 的 MASTER 节点和 BACKUP 节点，并设置对外提供服务的虚拟 IP 为 192.168.0.200。此外最主要的是定义了通过 haproxy_check.sh 来对 HAProxy 进行监控，这个脚本需要我们自行创建，内容如下：
vim /etc/keepalived/haproxy_check.sh
- 1
#!/bin/bash
# 判断haproxy是否已经启动
if [ ${ps -C haproxy --no-header |wc -l} -eq 0 ] ; then
#如果没有启动，则启动
haproxy -f /etc/haproxy/haproxy.cfg
fi
#睡眠3秒以便haproxy完全启动
sleep 3
#如果haproxy还是没有启动，此时需要将本机的keepalived服务停掉，以便让VIP自动漂移到另外一台haproxy
if [ ${ps -C haproxy --no-header |wc -l} -eq 0 ] ; then
systemctl stop keepalived
fi
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
创建后为其赋予执行权限
chmod +x /etc/keepalived/haproxy_check.sh
- 1
这个脚本主要用于判断 HAProxy 服务是否正常，如果不正常且无法启动，此时就需要将本机 Keepalived 关闭，从而让虚拟 IP 漂移到备份节点。
4.4 配置并启动服务
配置 IP 转发，需要修改配置文件 /etc/sysctl.conf，默认只有 root 可以修改，分别在 MASTER 和 BACKUP上修改。
# 切换用户
su -root
# 文件配置
echo "net.ipv4.ip_nonlocal_bind = 1" >> /etc/sysctl.conf
# 生效
sysctl -p
- 1
- 2
- 3
- 4
- 5
- 6
rabbit-node1 和 rabbit-node2 上启动 KeepAlived 服务，命令如下：
systemctl start keepalived
- 1
设置开机自动启
systemctl enable keepalived
- 1
启动后此时 rabbit-node1 为主节点，可以在 rabbit-node1 上使用 ip a 命令查看到虚拟 IP 的情况：

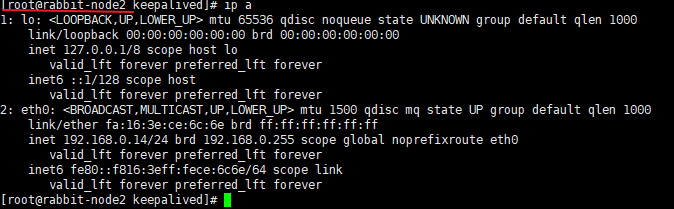

此时只有 rabbit-node1 上是存在虚拟 IP 的，而 rabbit-node2 上是没有的。
漂移规则如下：
- 默认使用 MASTER 服务器（
192.168.0.12），虚拟 IP 为192.168.0.200，此时 MASTER 服务器会有 2 个IP。 - 当 MASTER 出问题时，IP 会漂移到 BACKUP 服务器（
192.168.0.14），此时 BACKUP 服务器会有 2 个IP。 - 当 MASTER 重新启动后，虚拟 IP 又会漂移回 MASTER 服务器。
4.5 验证故障转移
这里我们验证一下故障转移，因为按照我们上面的检测脚本，如果 HAProxy 已经停止且无法重启时 KeepAlived 服务就会停止，这里我们直接使用以下工具进行验证。
安装 tcpdump 包
yum -y install tcpdump
- 1
在 MASTER 服务器上执行
[root@rabbit-node1 ~]# tcpdump -i eth0 vrrp -n
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
23:42:48.521201 IP 192.168.0.12 > 192.168.0.14: VRRPv2, Advertisement, vrid 51, prio 100, authtype simple, intvl 1s, length 20
23:42:49.522332 IP 192.168.0.12 > 192.168.0.14: VRRPv2, Advertisement, vrid 51, prio 100, authtype simple, intvl 1s, length 20
23:42:50.523458 IP 192.168.0.12 > 192.168.0.14: VRRPv2, Advertisement, vrid 51, prio 100, authtype simple, intvl 1s, length 20
23:42:51.524597 IP 192.168.0.12 > 192.168.0.14: VRRPv2, Advertisement, vrid 51, prio 100, authtype simple, intvl 1s, length 20
...
...
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
这表明 MASTER 在向 BACKUP 广播，MASTER 在线。此时虚拟 IP 时挂在 MASTER 上的，如果想退出, 按 Ctrl+C。
如果 MASTER 停止 keepalived，虚拟 IP 会漂移到 BACKUP 服务器上。
我们可以测试一下：
首先，停止 MASTER 的 keepalived
systemctl stop keepalived
- 1
然后，在 MASTER 服务器上查看 VRRP 服务
[root@rabbit-node1 ~]# tcpdump -i eth0 vrrp -n
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
23:44:19.297025 IP 192.168.0.14 > 192.168.0.12: VRRPv2, Advertisement, vrid 51, prio 99, authtype simple, intvl 1s, length 20
23:44:20.297257 IP 192.168.0.14 > 192.168.0.12: VRRPv2, Advertisement, vrid 51, prio 99, authtype simple, intvl 1s, length 20
23:44:21.297652 IP 192.168.0.14 > 192.168.0.12: VRRPv2, Advertisement, vrid 51, prio 99, authtype simple, intvl 1s, length 20
23:44:22.297348 IP 192.168.0.14 > 192.168.0.12: VRRPv2, Advertisement, vrid 51, prio 99, authtype simple, intvl 1s, length 20
...
...
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
这表明 MASTER 收到 BACKUP 的广播，此时虚拟 IP 时挂在 BACKUP 服务器上。

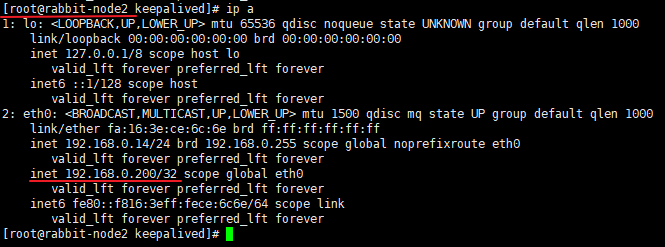

此时再次使用 ip a 分别查看，可以发现 MASTER 上的 VIP 已经漂移到 BACKUP 上，情况如下：
再次重启 MASTER 服务器，会发现 VIP 又重新漂移回 MASTER 服务器。
此时对外服务的 VIP 依然可用，代表已经成功地进行了故障转移。至此集群已经搭建成功，任何需要发送或者接受消息的客户端服务只需要连接到该 VIP 即可，示例如下：
ConnectionFactory factory = new ConnectionFactory();
factory.setHost("192.168.0.200");
- 1
- 2
4.6 配置日志
注意此配置为可选步骤。
keepalived 默认将日志输出到系统日志/var/log/messages中，因为系统日志很多，查询问题时相对麻烦。
我们可以将 keepalived 的日志单独拿出来，这需要修改日志输出路径。
修改 Keepalived 配置
vim /etc/sysconfig/keepalived
- 1
更改如下：
# Options for keepalived. See `keepalived --help' output and keepalived(8) and
# keepalived.conf(5) man pages for a list of all options. Here are the most
# common ones :
#
# --vrrp -P Only run with VRRP subsystem.
# --check -C Only run with Health-checker subsystem.
# --dont-release-vrrp -V Dont remove VRRP VIPs & VROUTEs on daemon stop.
# --dont-release-ipvs -I Dont remove IPVS topology on daemon stop.
# --dump-conf -d Dump the configuration data.
# --log-detail -D Detailed log messages.
# --log-facility -S 0-7 Set local syslog facility (default=LOG_DAEMON)
#
KEEPALIVED_OPTIONS="-D -d -S 0"
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
把 KEEPALIVED_OPTIONS=”-D” 修改为 KEEPALIVED_OPTIONS=”-D -d -S 0”，其中 -S 指定 syslog 的 facility
修改 /etc/rsyslog.conf 末尾添加
vim /etc/rsyslog.conf
local0.* /var/log/keepalived.log
- 1
- 2
- 3
重启日志记录服务
systemctl restart rsyslog
- 1
重启 keepalived
systemctl restart keepalived
- 1
此时，可以从 /var/log/keepalived.log 查看日志了。
