从头搭建Openstack运行环境（四）虚机安全组

通过前面三篇《从头搭建Openstack运行环境》的介绍，我们已经搭建出了一套基本的Openstack运行环境，此环境包含以下部分：

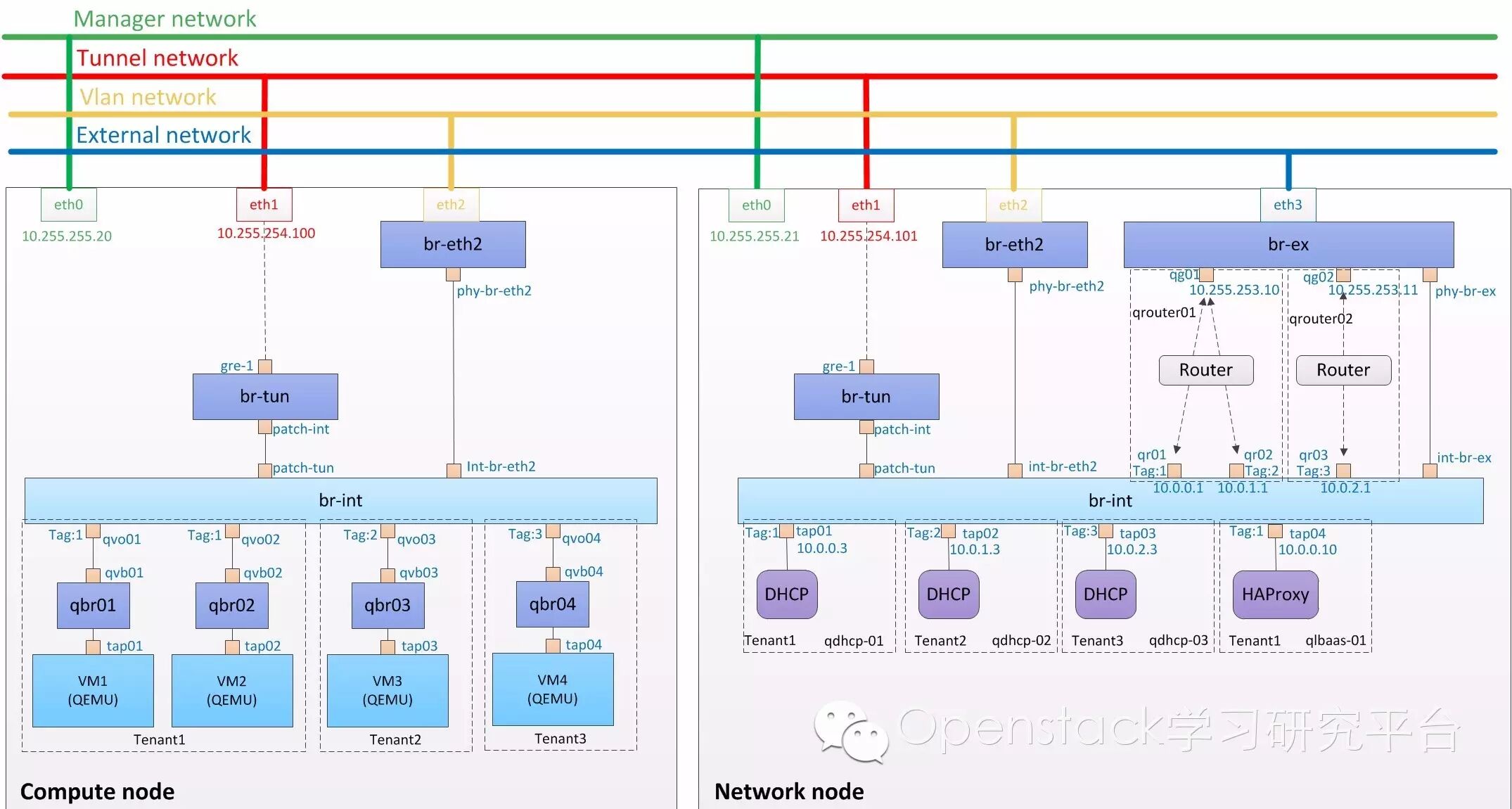

5.多租户虚机测试场景分析与搭建

5.1多租户场景包含元素：

1）网络节点和计算节点

2）GRE隧道网络和vlan网络

3）三个租户环境和虚机

    租户1 tenant1    虚机2台

    租户2 tenant2    虚机1台

    租户3 tenant3    虚机1台

从以上场景可以设计出以下的功能测试场景：

1）虚机添加安全组

2）虚机添加floating

3）两个租户网络添加路由

4）两个租户网络添加路由后配置防火墙规则

5）两个租户下的虚机通过floating ip实现路由

6）租户下多个虚机创建loadbalance的VIP

7）对租户下loadbalance的VIP分配floating ip

下面会对此7个配置场景进行说明

5.虚机安全组

说到虚机安全组规则和实现原理有很多资料可以学习，其中最重要的就是iptables规则的配置，可以自己进行学习。下面重点讲一下具体配置

虚机安全组在Openstack里有两种实现方式：

1）通过nova配置实现安全组

2）通过neutron配置实现安全组

我们分别进行一下配置介绍。

5.1 nova的安全组配置

5.1.1配置准备

1）虚机安全组规则通过linux bridge桥设备来实现iptables规则，首先在计算节点内核打开bridge的iptable规则

#open bridge iptables function
sysctl -w net.bridge.bridge-nf-call-arptables=1
sysctl -w net.bridge.bridge-nf-call-ip6tables=1
sysctl -w net.bridge.bridge-nf-call-iptables=1

2）清空计算节点iptables规则

iptables -F
iptables -X
iptables -Z

5.1.2配置nova安全组基础规则中，选取前面创建的tenant3的虚机vm04（10.0.2.84）为例

nova安全组只匹配进入虚机的流量，出虚机流量不检查。并且安全组规则是以虚机为单位，此处可以看到是以虚机ip地址为iptables的配置依据。

安全组的iptables规则涉及iptables的三个链INPUT、OUTPUT和FORWARD

iptables -t filter -N nova-compute-FORWARD
iptables -t filter -N nova-compute-INPUT
iptables -t filter -N nova-compute-OUTPUT
iptables -t filter -N nova-compute-inst-04
iptables -t filter -N nova-compute-local
iptables -t filter -N nova-compute-provider
iptables -t filter -N nova-compute-sg-fallback
iptables -t filter -N nova-filter-top
iptables -t filter -A INPUT -j nova-compute-INPUT
iptables -t filter -A FORWARD -j nova-filter-top
iptables -t filter -A FORWARD -j nova-compute-FORWARD
iptables -t filter -A OUTPUT -j nova-filter-top
iptables -t filter -A OUTPUT -j nova-compute-OUTPUT
iptables -t filter -A nova-compute-FORWARD -s 0.0.0.0/32 -d 255.255.255.255/32 -p udp -m udp --sport 68 --dport 67 -j ACCEPT
iptables -t filter -A nova-compute-INPUT -s 0.0.0.0/32 -d 255.255.255.255/32 -p udp -m udp --sport 68 --dport 67 -j ACCEPT
iptables -t filter -A nova-compute-inst-04 -m state --state INVALID -j DROP
iptables -t filter -A nova-compute-inst-04 -m state --state RELATED,ESTABLISHED -j ACCEPT
iptables -t filter -A nova-compute-inst-04 -j nova-compute-provider
iptables -t filter -A nova-compute-inst-04 -s 10.0.2.3/32 -p udp -m udp --sport 67 --dport 68 -j ACCEPT
iptables -t filter -A nova-compute-inst-04 -j nova-compute-sg-fallback
iptables -t filter -A nova-compute-local -d 10.0.2.84/32 -j nova-compute-inst-04
iptables -t filter -A nova-compute-sg-fallback -j DROP
iptables -t filter -A nova-filter-top -j nova-compute-local

通过以上配置此时，虚机的网络访问能力 = 基本网络能力（DHCP访问、允许已建立的连接）。也就是说虚机此时是无法被网络访问，比如 ping，ssh 都无法连接。

5.1.3添加nova安全组规则（实现访问虚机ping和ssh）

iptables -t filter -I nova-compute-inst-04 5 -p tcp -m tcp --dport 22 -j ACCEPT
iptables -t filter -I nova-compute-inst-04 5 -p icmp -j ACCEPT
iptables -t filter -A nova-compute-inst-04 5 -s 10.0.2.0/24 -j ACCEPT

5.2 neutron的安全组配置

5.2.1配置准备

1）虚机安全组规则通过linux bridge桥设备来实现iptables规则，首先在计算节点内核打开bridge的iptable规则

#open bridge iptables function
sysctl -w net.bridge.bridge-nf-call-arptables=1
sysctl -w net.bridge.bridge-nf-call-ip6tables=1
sysctl -w net.bridge.bridge-nf-call-iptables=1

2）清空计算节点iptables规则

iptables -F
iptables -X
iptables -Z

5.2.2配置neutron安全组基础规则中，选取前面创建的tenant3的虚机vm04（10.0.2.84）为例

neutron安全组匹配进入和发出虚机的两个方向流量，并且安全组规则是以port为依据来进行配置，此处可以看到是以虚机的tap设备为iptables的创建基础。

安全组的iptables规则涉及iptables的三个链INPUT、OUTPUT和FORWARD

iptables -t filter -N neutron-filter-top
iptables -t filter -N neutron-openvswi-FORWARD
iptables -t filter -N neutron-openvswi-INPUT
iptables -t filter -N neutron-openvswi-OUTPUT
iptables -t filter -N neutron-openvswi-i04
iptables -t filter -N neutron-openvswi-local
iptables -t filter -N neutron-openvswi-o04
iptables -t filter -N neutron-openvswi-s04
iptables -t filter -N neutron-openvswi-sg-chain
iptables -t filter -N neutron-openvswi-sg-fallback
iptables -t filter -A INPUT -j neutron-openvswi-INPUT
iptables -t filter -A FORWARD -j neutron-filter-top
iptables -t filter -A FORWARD -j neutron-openvswi-FORWARD
iptables -t filter -A OUTPUT -j neutron-filter-top
iptables -t filter -A OUTPUT -j neutron-openvswi-OUTPUT
iptables -t filter -A neutron-filter-top -j neutron-openvswi-local
iptables -t filter -A neutron-openvswi-FORWARD -m physdev --physdev-out tap04 --physdev-is-bridged -j neutron-openvswi-sg-chain
iptables -t filter -A neutron-openvswi-FORWARD -m physdev --physdev-in tap04 --physdev-is-bridged -j neutron-openvswi-sg-chain
iptables -t filter -A neutron-openvswi-INPUT -m physdev --physdev-in tap04 --physdev-is-bridged -j neutron-openvswi-o04
iptables -t filter -A neutron-openvswi-i04 -m state --state INVALID -j DROP
iptables -t filter -A neutron-openvswi-i04 -m state --state RELATED,ESTABLISHED -j RETURN
iptables -t filter -A neutron-openvswi-i04 -s 10.0.2.3/32 -p udp -m udp --sport 67 --dport 68 -j RETURN
iptables -t filter -A neutron-openvswi-i04 -j neutron-openvswi-sg-fallback
iptables -t filter -A neutron-openvswi-o04 -p udp -m udp --sport 68 --dport 67 -j RETURN
iptables -t filter -A neutron-openvswi-o04 -j neutron-openvswi-s04
iptables -t filter -A neutron-openvswi-o04 -p udp -m udp --sport 67 --dport 68 -j DROP
iptables -t filter -A neutron-openvswi-o04 -m state --state INVALID -j DROP
iptables -t filter -A neutron-openvswi-o04 -m state --state RELATED,ESTABLISHED -j RETURN
iptables -t filter -A neutron-openvswi-o04 -j neutron-openvswi-sg-fallback
iptables -t filter -A neutron-openvswi-s04 -s 10.0.2.84/32 -m mac --mac-source 52:54:00:12:34:63 -j RETURN
iptables -t filter -A neutron-openvswi-s04 -j DROP
iptables -t filter -A neutron-openvswi-sg-chain -m physdev --physdev-out tap04 --physdev-is-bridged -j neutron-openvswi-i04
iptables -t filter -A neutron-openvswi-sg-chain -m physdev --physdev-in tap04 --physdev-is-bridged -j neutron-openvswi-o04
iptables -t filter -A neutron-openvswi-sg-chain -j ACCEPT
iptables -t filter -A neutron-openvswi-sg-fallback -j DROP

虚机的网络访问能力 = 基本网络能力（DHCP访问、允许已建立的连接、防 IP 欺骗）。也就是说虚机此时是无法网络访问和被网络访问，比如 ping，ssh 都无法连接。

5.2.3添加neutron安全组规则（实现访问虚机ping、ssh和http）

iptables -t filter -I neutron-openvswi-o04 6 -p icmp -j RETURN
iptables -t filter -I neutron-openvswi-i04 4 -p icmp -j RETURN
iptables -t filter -I neutron-openvswi-o04 6 -p tcp -m tcp --dport 22 -j RETURN
iptables -t filter -I neutron-openvswi-i04 4 -p tcp -m tcp --dport 22 -j RETURN
iptables -t filter -I neutron-openvswi-i04 4 -p tcp -m tcp --dport 80 -j RETURN
iptables -t filter -I neutron-openvswi-o04 6 -p tcp -m tcp --dport 80 -j RETURN

5.3总结

通过以上介绍了nova和neutron的安全组功能配置规则，对于iptables的理解还是需要比较深入的，如果想完全理解iptables配置的思路请阅读参考资料里SammyLiu的系列文章中安全组的章节，谢谢。

---

参考资料：

SammyLiu的《Neutron 理解》系列 http://www.cnblogs.com/sammyliu/p/4622563.html

深入理解Neutron -- OpenStack 网络实现 https://www.gitbook.com/book/yeasy/openstack_understand_neutron/details
