OpenLayers 3 之 地图视图（View）

OpenLayers 3 之 地图视图（View）

初始化一幅地图，必备的三要素之一视图（view），这个对象主要是控制地图与人的交互，如进行缩放，调节分辨率、地图的旋转等控制。也就是说每个 map对象包含一个 view对象部分，用于控制与用户的交互。

    主要介绍 view 的作用和用法，并分析商用的地图应用中的相关的功能。功能的具体的实现与如何进行定制和优化，就超过了这篇文章的范围了。

    view 类的定义可以在 GitHub 的 OpenLayers 项目中的 这里 看到，我就不贴大篇幅的代码了，只是针对特定的点贴一下核心代码，需要看完整源码的到上面的链接去看。

一、 view 属性

    view 的构造函数需要的参数是一个 olx.ViewOptions对象，这个对象的描述如下：

/**
 * Object literal with config options for the view.
 * @typedef {{center: (ol.Coordinate|undefined),
 *     constrainRotation: (boolean|number|undefined),
 *     enableRotation: (boolean|undefined),
 *     extent: (ol.Extent|undefined),
 *     minResolution: (number|undefined),
 *     maxResolution: (number|undefined),
 *     minZoom: (number|undefined),
 *     maxZoom: (number|undefined),
 *     projection: ol.proj.ProjectionLike,
 *     resolution: (number|undefined),
 *     resolutions: (Array.<number>|undefined),
 *     rotation: (number|undefined),
 *     zoom: (number|undefined),
 *     zoomFactor: (number|undefined)}}
 * @api
 */

　　

比较重要的属性如下：

• center 是一个坐标[x， y]，表示地图视图的中心位置；
• extent 是一个数组对象 – [left, bottom, right, top]，表示地图视图的初始范围；
• projection 是地图的投影坐标系统；
• resolution 表示地图的分辨率，单位并不是普通的单位面积的像素，而是单位像素表示的距离单位，比如 米/像素；
• rotation 表示地图的旋转角度；
• zoom 表示地图初始的缩放级别。

    这些属性的状态直接影响地图的外观和用户的交互，该对象用于初始化 view 的属性。 view 包含一个ol.ViewProperty数组：

ol.ViewProperty = {
  CENTER: 'center',
  RESOLUTION: 'resolution',
  ROTATION: 'rotation'
};

    除了初始化 ol.ViewProperty 中的属性，view 的属性还有 projection_属性，表示投影信息；一些限制属性maxResolution_ ， minResolution_ ， minZoom_ 等，主要是限制地图的最大和最小分辨率（比例尺）和最小缩放级别（zoom level）等。

    定义view类的方法是 混合使用构造函数模式和原型模式，构造函数模式部分（如上面构造函数的定义），主要定义类的私有属性和私有函数，所以以上定义的为每个对象特有的属性，各个对象内容各异；原型模式主要定义类的公有方法，每个实例化的对象保存的都是原型的指针，所以原型模式定义的方法和属性只有一个实例，每个对象都引用这个实例。

    下面我们就分别介绍其各个实例化的 view 对象的常用公有方法、作用和用法。

二、 view 方法

    view 类的方法主要是针对 view 的属性的 get 和 set 方法，其基本的方法很多，我们将常用的方法进行归类：

• rotate，ifDef
• fitExtent，fitGeometry
• getCenter，getProjection，getResolution，getRotation，getZoom
• setCenter，setResolution，setRotation，setZoom

    下面分别介绍这些方法的作用和用法，后面还有实例，让大家更清楚地了解这些方法执行的效果。

• rotate(rotation , opt_anchor )，接受两个参数，旋转角度数（rotation）和旋转中心（opt_anchor，可选），将地图围绕 opt_anchor 旋转 rotation 角度；

• isDef，检查地图的中心和分辨率是否已经设置，都设置返回 true，否则返回 false；

• fitExtent(extent, size)，接受两个参数：extent 和 size，extent 类型是 ol.Extent – [left, bottom, right, top]，size由map.getSize()获取；该功能类似于 ArcGIS 的缩放到图层功能，将地图的view 缩放到 extent 区域可见的合适尺度；

• fitGeometry(geometry, size, opt_options)，参数是地理要素，地图尺寸和可选参数；根据给定的地理要素，将 view 缩放到适合地理要素显示的尺寸；

• get ，getCenter() 获取地图的中心，返回一个地图中心的坐标；getResolution()获取地图的分辨率，即比例尺，返回一个表示比例尺的数值； getProjection()获取地图使用的”投影坐标系统”，如EPSG:4326；getRotation()获取地图的“旋转角度”；getZoom()获取地图的缩放级别，返回一个表示缩放级别的数值；以上的函数均不需要任何参数；

• set ，setCenter(center)，参数为ol.Coordinate类型 – [x, y]，作用为设置地图的中心坐标；setResolution(number)设置地图的分辨率（比例尺）；setRotation(number)，参数为旋转的角度对应的值，并不是度数，如Math.PI，不是180度，作用是将地图旋转相应点角度，顺时针为正；setZoom(number)设置地图的缩放级别。

    这些方法中，fit类方法和 set 类方法，调用都可以看到效果，其它的都是计算或者获取相应已经存在的值。下面我们通过实例来看看这些方法的效果。

三、 view 类应用实例

    我们将 HTML 页面中加一个按钮，然后绑定一个点击事件，点击触发我们的功能。首先在 HTML 的最后面添加按钮：

<input id="setViewTrigger" type="button" value="Trigger"></input>

然后进行函数绑定：

var trigger = document.getElementById("setViewTrigger");
trigger.addEventListener("click", function(){
     //获取地图的 view
     var view = map.getView();
     //这里写相应执行的动作
     . . .
},false);

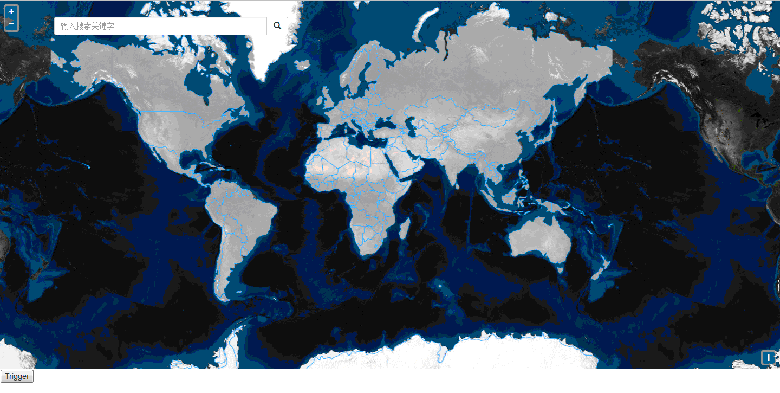

地图初始情况如下图，每一个功能调用后，只贴一张效果效果图，就不贴原图了：

1、rotate(rotation, opt_anchor)

    rotate 方法第一个参数是角度，为数值，单位不是度，180度对应数值PI，也就是3.1415926 · · ·；且正数表示顺时针旋转，如要想顺时针旋转60度，那么传入 Math.PI /3。

在单击事件中添加如下调用：

view.rotate(Math.PI / 3);

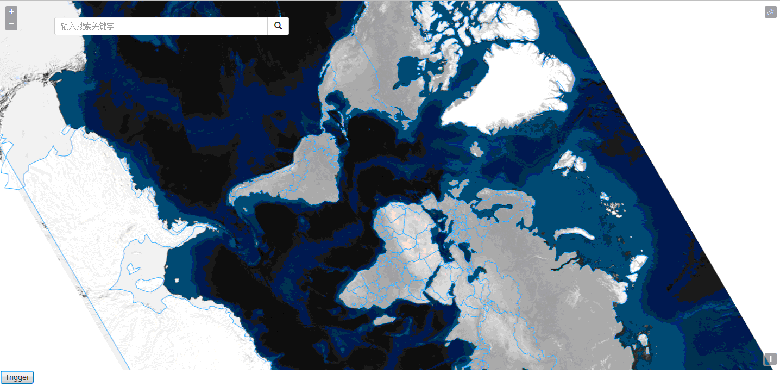

调用函数后效果图：

2、fitExtent(extent, size)

    只要涉及到坐标运算的都要注意坐标转换，这幅地图的默认坐标系为 EPSG:3857，如果使用的 EPSG:4326要注意进行坐标转换，使用ol.proj.transformExtent（转换Extent）和ol.proj.transform（转换坐标）进行坐标转换。

在事件函数中添加如下这句：

view.fitExtent(ol.proj.transformExtent([76,18,140,56], 'EPSG:4326', 'EPSG:3857'), map.getSize());

其中 [76,18,140,56]是中国的外包矩形坐标，结果应该是适合显示中国全图的尺度。

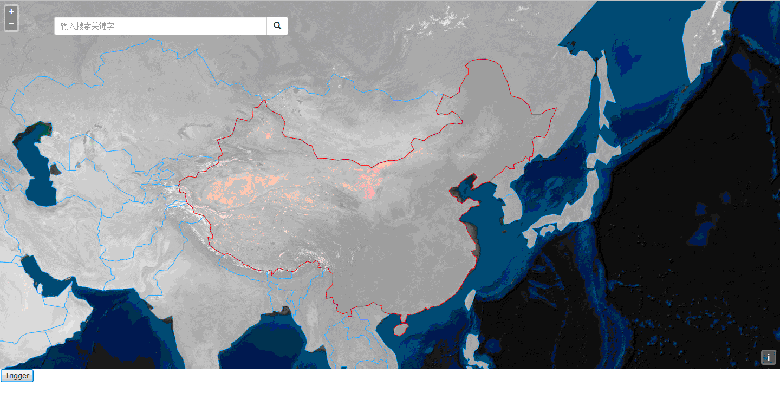

函数调用后效果图：

3、fitGeometry(geometry, size, opt_options)

    要缩放到要素级别，首先要先获得相应要素，这里我选择的是代表“尼泊尔”的版图；然后再传入参数，进行缩放。在事件函数中添加如下代码：

    var feature = vectorLayer.getSource().getFeatures()[28];
    var polygon = feature.getGeometry();
    view.fitGeometry(polygon, map.getSize());

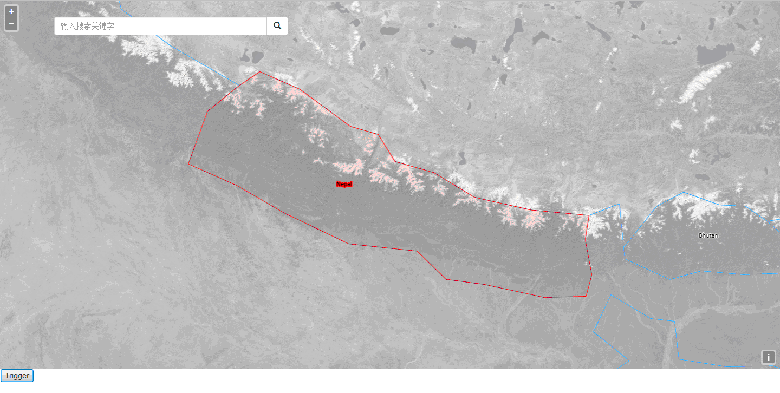

效果应该是将“尼泊尔”缩放到最合适可见的级别。调用后效果如图：

4、get

get 函数都不需要参数，只需要获得地图的 view 对象，在 view 对象上调用即可。

4.1 getZoom()

var zoom = view.getZoom();
alert(zoom);

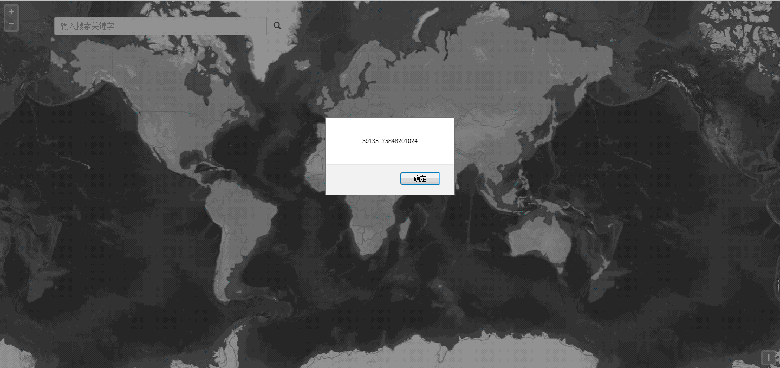

初始状态的缩放值：

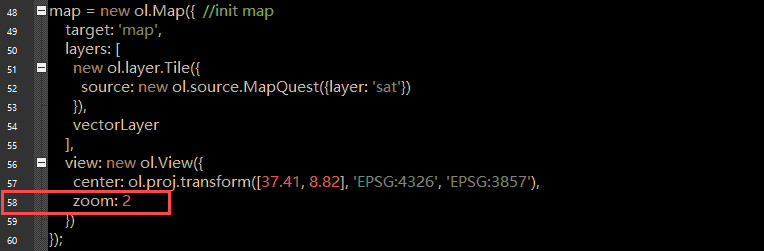

初始状态的缩放值为2，这与初始的设置相吻合：

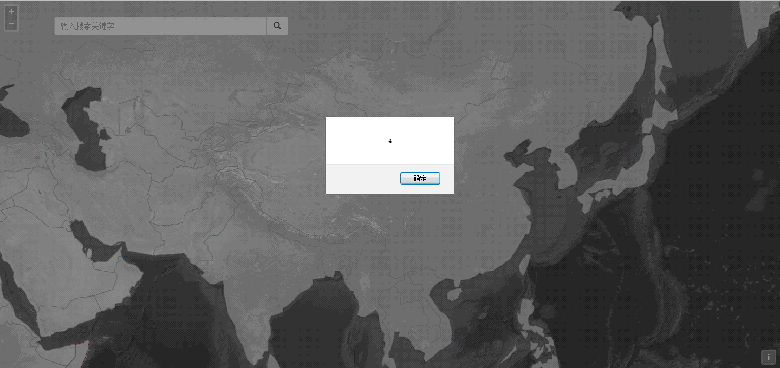

我们接着将地图放大两次，然后再检查zoom值：

可见 zoom 值变成了4，可见zoom值就是地图的缩放级别。百度地图或者谷歌地图等旁边的侧条显示国家、省、市等级别的值就与这个相关。

4.2 getCenter()

函数执行结果是返回地图的中心坐标，类型为ol.Coordinate。添加如下代码：

var center = view.getCenter();
alert(center);

执行结果：

4.3 getProjection()

    函数执行结果是返回一个ol.proj.Projection对象，代表地图的投影坐标系统，该对象有一个方法 getCode()，返回投影的 ESPG 代码。例如，添加如下代码：

var projection = view.getProjection().getCode();
alert(projection);

运行结果如下：

4.4 getResolution()

函数返回一个数值，代表地图当前的分辨率（比例尺），例如，添加如下代码：

var resolution = view.getResolution();
alert(resolution);

运行结果如下：

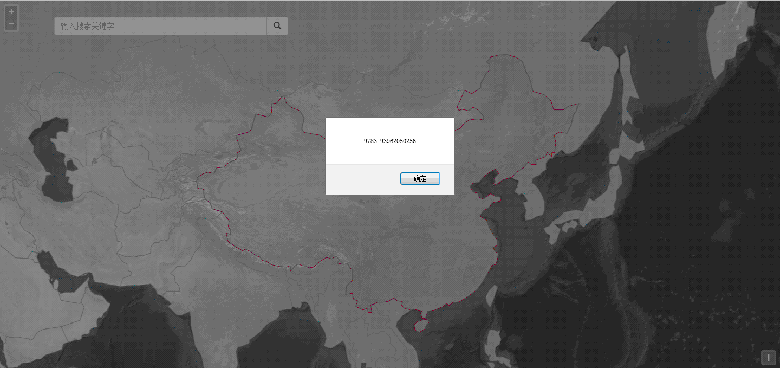

缩放到中国的版图，观察其分辨率的值是否改变：

 4.5 getRotation()

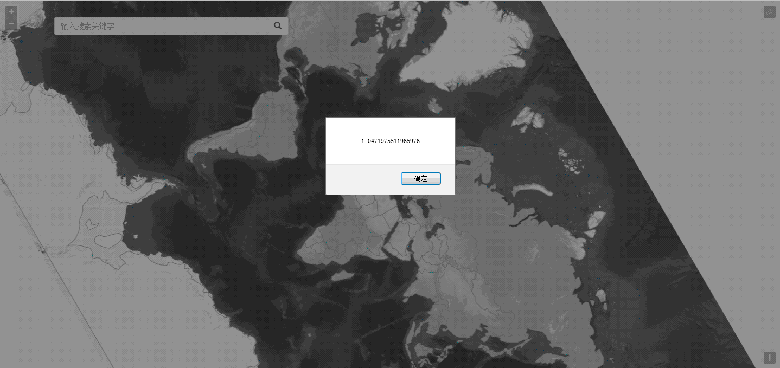

    函数返回一个数值，代表旋转的角度。正常情况下，为 0。我们尝试旋转 Math.PI/3，也就是60度，然后再调用函数获取，结果如下：

结果为1.0471975511965976，也就是 Math.PI /3。

5、set

5.1 setCenter(center)

    接受一个参数：中心坐标，类型为 ol.Coordinate，无返回值。我们取尼泊尔境内的中心坐标：[82.66363, 29.64666]，然后将传入的坐标设置为地图的中心：

view.setCenter(ol.proj.transform([82.66363, 29.64666], 'EPSG:4326', 'EPSG:3857'));

    首先我们将地图平移到大海的地方，然后执行这一句，地图就会平移到尼泊尔为中心。该函数并不会改变地图的缩放级别（zoom）和分辨率（resolution），只是将传入的坐标设置地图的中心。

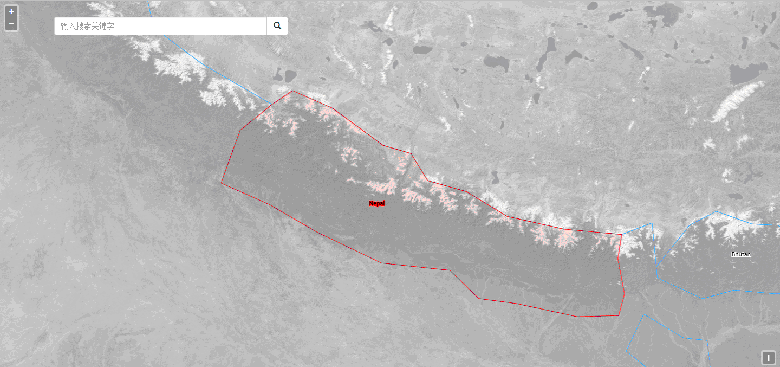

设置新的中心后：

5.2 setResolution(resolution)

    接受一个参数，一个代表分辨率（比例尺）的数值，无返回值，操作结果就是将地图的分辨率（比例尺）设置为传入的数值。和 setCenter 一样，这个函数并不负责其他的功能，它只会就地，将地图的分辨率设置为相应的值，地图中心并不会变。

view.setResolution(100);

    分辨率（比例尺）表示真实的地物与图上的地物的大小比例，所以分辨率的值越大，那么表示地图会显示的越小，值越小，地图越大，越清楚。

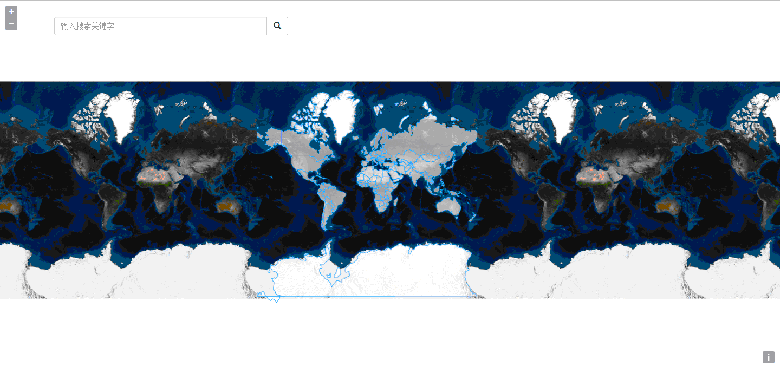

    默认的分辨率，为 39135.75848201024，我们把分辨率设置为 100000，理论上应该地图会缩小。调用函数效果如下图：

5.3 setZoom(zoom)

    接受一个数值参数，将地图的缩放级别设置为相应的数值代表的缩放级别，同样地图中心也不会受到影响。

    缩放级别（zoom level）分为多级，值越小，那么表示地图会显示的越小，值越大，地图越大，越清楚，与分辨率的值正好相反的规则。

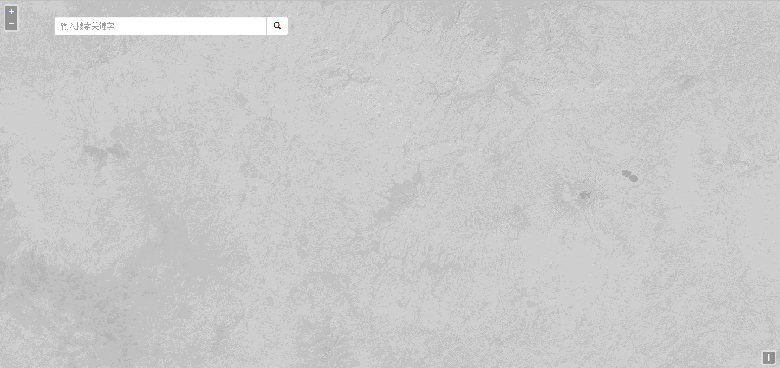

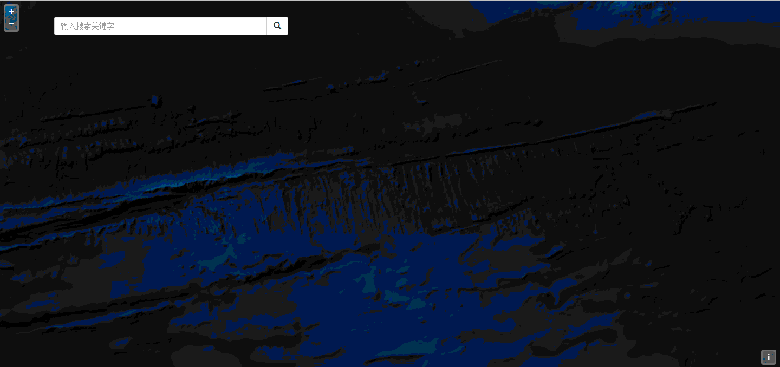

    地图最初的缩放级别是 2，我们将其设置为 10，效果如下：

view.setZoom(10);

执行结果：

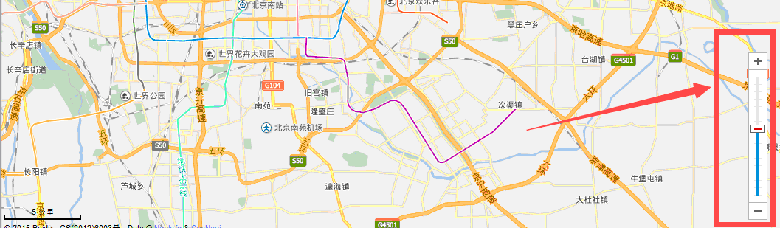

    像百度地图中的左边有一个比例尺条，分为国家、省、市、县等几个缩放级别，也是利用该项功能。当检测到缩放级别的值变化时，将标尺的刻度移动到对应的位置，即可。

5.4 setRotation(rotation)

    设置地图的旋转角度，接受参数为旋转的角度，执行结果就是将地图围绕当前的地图中心，旋转相应的角度。该函数和rotate(rotation, opt_anchor) 方法极为类似，用法直接参照 rotate方法就可以。

view.setRotation(Math.PI / 2);

调用函数后，地图顺时针旋转了90度：

四、总结

    到此为止，基本 view 所有的功能都介绍完了。总之，view主要控制地图与用户的最基本的交互，每个 map 对象必须包含一个 view 对象，也就是说每个 map 必须都支持缩放、平移等基本交互动作。
