1、首先说一下canvas类：
Class Overview
The Canvas class holds the "draw" calls. To draw something, you need 4 basic components: A Bitmap to hold the pixels, a Canvas to host the draw calls (writing into the bitmap), a drawing primitive (e.g. Rect, Path, text, Bitmap), and a paint (to describe the colors and styles for the drawing).
这个类相当于一个画布，你可以在里面画很多东西；
我们可以把这个Canvas理解成系 统提供给我们的一块内存区域(但实际上它只是一套画图的API，真正的内存是下面的Bitmap)，而且它还提供了一整套对这个内存区域进行操作的方法， 所有的这些操作都是画图API。也就是说在这种方式下我们已经能一笔一划或者使用Graphic来画我们所需要的东西了，要画什么要显示什么都由我们自己 控制。
这种方式根据环境还分为两种：一种就 是使用普通View的canvas画图，还有一种就是使用专门的SurfaceView的canvas来画图。两种的主要是区别就是可以在 SurfaceView中定义一个专门的线程来完成画图工作，应用程序不需要等待View的刷图，提高性能。前面一种适合处理量比较小，帧率比较小的动 画，比如说象棋游戏之类的；而后一种主要用在游戏，高品质动画方面的画图。
下面是Canvas类常用的方法：
drawRect(RectF rect, Paint paint) //绘制区域，参数一为RectF一个区域
drawPath(Path path, Paint paint) //绘制一个路径，参数一为Path路径对象
drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint) //贴图，参数一就是我们常规的Bitmap对象，参数二是源区域(这里是bitmap)，参数三是目标区域(应该在canvas的位置和大小)，参数四 是Paint画刷对象，因为用到了缩放和拉伸的可能，当原始Rect不等于目标Rect时性能将会有大幅损失。
drawLine(float startX, float startY, float stopX, float stopY, Paintpaint) //画线，参数一起始点的x轴位置，参数二起始点的y轴位置，参数三终点的x轴水平位置，参数四y轴垂直位置，最后一个参数为Paint 画刷对象。
drawPoint(float x, float y, Paint paint) //画点，参数一水平x轴，参数二垂直y轴，第三个参数为Paint对象。
drawText(String text, float x, floaty, Paint paint) //渲染文本，Canvas类除了上面的还可以描绘文字，参数一是String类型的文本，参数二x轴，参数三y轴，参数四是Paint对象。
drawOval(RectF
oval,
Paint paint)//画椭圆，参数一是扫描区域，参数二为paint对象；
drawArc(RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)//画弧，
参数一是RectF对象，一个矩形区域椭圆形的界限用于定义在形状、大小、电弧，参数二是起始角(度)在电弧的开始，
参数三扫描角(度)开始顺时针测量的，参数四是如果这是真的话,包括椭圆中心的电弧,并关闭它,如果它是假这将是一个弧线,参数五是Paint对象；
还要理解一个paint类：
Class Overview
The Paint class holds the style and color information about how to draw geometries, text and bitmaps.
Paint 代表了Canvas上的画笔、画刷、颜料等等；
Paint类常用方法:
setARGB(int a, int r, int g, int b) // 设置 Paint对象颜色，参数一为alpha透明值
setAlpha(int a) // 设置alpha不透明度，范围为0~255
setAntiAlias(boolean aa) // 是否抗锯齿
setColor(int color) // 设置颜色，这里Android内部定义的有Color类包含了一些常见颜色定义
setTextScaleX(float scaleX) // 设置文本缩放倍数，1.0f为原始
setTextSize(float textSize) // 设置字体大小
setUnderlineText(booleanunderlineText) // 设置下划线

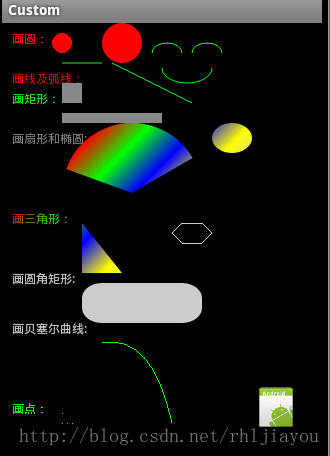

2、直接看案例看一下效果图：
在此案例中我们用到的是自定义view类;
CustomActivity.java
public class CustomActivity extends Activity { @Override public void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.main); init(); } private void init() { LinearLayout layout=(LinearLayout) findViewById(R.id.root); final DrawView view=new DrawView(this); view.setMinimumHeight(500); view.setMinimumWidth(300); //通知view组件重绘 view.invalidate(); layout.addView(view); } }
重要的类自定义View组件要重写View组件的onDraw(Canvase)方法，接下来是在该 Canvas上绘制大量的几何图形，点、直线、弧、圆、椭圆、文字、矩形、多边形、曲线、圆角矩形，等各种形状！
1 public class DrawView extends View { 2 3 public DrawView(Context context) { 4 super(context); 5 } 6 7 @Override 8 protected void onDraw(Canvas canvas) { 9 super.onDraw(canvas); 10 /* 11 * 方法 说明 drawRect 绘制矩形 drawCircle 绘制圆形 drawOval 绘制椭圆 drawPath 绘制任意多边形 12 * drawLine 绘制直线 drawPoin 绘制点 13 */ 14 // 创建画笔 15 Paint p = new Paint(); 16 p.setColor(Color.RED);// 设置红色 17 18 canvas.drawText("画圆：", 10, 20, p);// 画文本 19 canvas.drawCircle(60, 20, 10, p);// 小圆 20 p.setAntiAlias(true);// 设置画笔的锯齿效果。 true是去除，大家一看效果就明白了 21 canvas.drawCircle(120, 20, 20, p);// 大圆 22 23 canvas.drawText("画线及弧线：", 10, 60, p); 24 p.setColor(Color.GREEN);// 设置绿色 25 canvas.drawLine(60, 40, 100, 40, p);// 画线 26 canvas.drawLine(110, 40, 190, 80, p);// 斜线 27 //画笑脸弧线 28 p.setStyle(Paint.Style.STROKE);//设置空心 29 RectF oval1=new RectF(150,20,180,40); 30 canvas.drawArc(oval1, 180, 180, false, p);//小弧形 31 oval1.set(190, 20, 220, 40); 32 canvas.drawArc(oval1, 180, 180, false, p);//小弧形 33 oval1.set(160, 30, 210, 60); 34 canvas.drawArc(oval1, 0, 180, false, p);//小弧形 35 36 canvas.drawText("画矩形：", 10, 80, p); 37 p.setColor(Color.GRAY);// 设置灰色 38 p.setStyle(Paint.Style.FILL);//设置填满 39 canvas.drawRect(60, 60, 80, 80, p);// 正方形 40 canvas.drawRect(60, 90, 160, 100, p);// 长方形 41 42 canvas.drawText("画扇形和椭圆:", 10, 120, p); 43 /* 设置渐变色 这个正方形的颜色是改变的 */ 44 Shader mShader = new LinearGradient(0, 0, 100, 100, 45 new int[] { Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW, 46 Color.LTGRAY }, null, Shader.TileMode.REPEAT); // 一个材质,打造出一个线性梯度沿著一条线。 47 p.setShader(mShader); 48 // p.setColor(Color.BLUE); 49 RectF oval2 = new RectF(60, 100, 200, 240);// 设置个新的长方形，扫描测量 50 canvas.drawArc(oval2, 200, 130, true, p); 51 // 画弧，第一个参数是RectF：该类是第二个参数是角度的开始，第三个参数是多少度，第四个参数是真的时候画扇形，是假的时候画弧线 52 //画椭圆，把oval改一下 53 oval2.set(210,100,250,130); 54 canvas.drawOval(oval2, p); 55 56 canvas.drawText("画三角形：", 10, 200, p); 57 // 绘制这个三角形,你可以绘制任意多边形 58 Path path = new Path(); 59 path.moveTo(80, 200);// 此点为多边形的起点 60 path.lineTo(120, 250); 61 path.lineTo(80, 250); 62 path.close(); // 使这些点构成封闭的多边形 63 canvas.drawPath(path, p); 64 65 // 你可以绘制很多任意多边形，比如下面画六连形 66 p.reset();//重置 67 p.setColor(Color.LTGRAY); 68 p.setStyle(Paint.Style.STROKE);//设置空心 69 Path path1=new Path(); 70 path1.moveTo(180, 200); 71 path1.lineTo(200, 200); 72 path1.lineTo(210, 210); 73 path1.lineTo(200, 220); 74 path1.lineTo(180, 220); 75 path1.lineTo(170, 210); 76 path1.close();//封闭 77 canvas.drawPath(path1, p); 78 /* 79 * Path类封装复合(多轮廓几何图形的路径 80 * 由直线段*、二次曲线,和三次方曲线，也可画以油画。drawPath(路径、油漆),要么已填充的或抚摸 81 * (基于油漆的风格),或者可以用于剪断或画画的文本在路径。 82 */ 83 84 //画圆角矩形 85 p.setStyle(Paint.Style.FILL);//充满 86 p.setColor(Color.LTGRAY); 87 p.setAntiAlias(true);// 设置画笔的锯齿效果 88 canvas.drawText("画圆角矩形:", 10, 260, p); 89 RectF oval3 = new RectF(80, 260, 200, 300);// 设置个新的长方形 90 canvas.drawRoundRect(oval3, 20, 15, p);//第二个参数是x半径，第三个参数是y半径 91 92 //画贝塞尔曲线 93 canvas.drawText("画贝塞尔曲线:", 10, 310, p); 94 p.reset(); 95 p.setStyle(Paint.Style.STROKE); 96 p.setColor(Color.GREEN); 97 Path path2=new Path(); 98 path2.moveTo(100, 320);//设置Path的起点 99 path2.quadTo(150, 310, 170, 400); //设置贝塞尔曲线的控制点坐标和终点坐标 100 canvas.drawPath(path2, p);//画出贝塞尔曲线 101 102 //画点 103 p.setStyle(Paint.Style.FILL); 104 canvas.drawText("画点：", 10, 390, p); 105 canvas.drawPoint(60, 390, p);//画一个点 106 canvas.drawPoints(new float[]{60,400,65,400,70,400}, p);//画多个点 107 108 //画图片，就是贴图 109 Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.ic_launcher); 110 canvas.drawBitmap(bitmap, 250,360, p); 111 } 112 }
