android L 新控件侧滑菜单DrawerLayout 使用教程

介绍

drawerLayout是Support Library包中实现了侧滑菜单效果的控件，可以说drawerLayout是因为第三方控件如MenuDrawer等的出现之后，google借鉴而出现的产物。drawerLayout分为侧边菜单和主内容区两部分，侧边菜单可以根据手势展开与隐藏（drawerLayout自身特性），主内容区的内容可以随着菜单的点击而变化（这需要使用者自己实现）。

使用步骤：

创建一个DrawerLayout

为了添加导航抽屉，你需要在你的布局界面中声明一个DrawerLayout对象作为布局的根节点。同时在DrawerLayout内部添加两个view:

1. 添加一个View，它包含应用的主内容（当抽屉隐藏时你的主要布局）；
2. 添加另一个View它包含了导航抽屉；

如下面例子所示：该布局使用了DrawerLayout它包含了两个子节点：一个FrameLayout它包含了主要内容（在运行时将会被Fragment替换） 和 一个ListView作为导航抽屉,上面titlebar 上图标，负责打开、关闭抽屉；

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
  >
    <LinearLayout
        android:orientation="horizontal"
        android:layout_width="match_parent"
        android:id="@+id/titleBar"
        android:gravity="center_vertical"
        android:background="@android:color/darker_gray"
        android:layout_height="40dp">

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:src="@drawable/ic_drawer"
            android:onClick="onClickDrawerOpened"
            android:clickable="true"
            android:id="@+id/imageView" />
    </LinearLayout>
    <android.support.v4.widget.DrawerLayout
        android:id="@+id/drawer_layout"
        android:layout_below="@id/titleBar"
        android:layout_width="match_parent"
        android:layout_height="match_parent">
        <!-- The main content view -->

        <FrameLayout
            android:id="@+id/content_frame"

            android:layout_width="match_parent"
            android:layout_height="match_parent"></FrameLayout>

        <!-- The navigation drawer -->
        <ListView
            android:id="@+id/left_drawer"
            android:layout_width="240dp"
            android:layout_height="match_parent"
            android:layout_gravity="start"
            android:background="#111"
            android:choiceMode="singleChoice"
            android:divider="@android:color/transparent"
            android:dividerHeight="0dp" />
    </android.support.v4.widget.DrawerLayout>
</RelativeLayout></span>

上面这个例子包含了一些重要的布局技巧：

• 主内容View（FrameLayout在最上层）必须是Drawerlayout的第一个子节点因为XML在安排这些界面的时候是按照Z轴的顺序来安排的 同时 抽屉必须在主内容的顶部。
• 主内容View被设置成匹配父View的宽和高，因为当导航抽屉隐藏的时候它要填充整个UI。
• 导航View（ListView）必须被声明一个水平的gravity借助属性android:layout_gravity。为了满足从右到左的约定，声明它的值为”start” 代替 “left”(因此这个抽屉将会在右面呈现当布局是RTL时)
• 在导航View声明时：宽度用dp为单位、高度匹配父View。为了保证用户无论怎样都能看到主内容的一部分，导航抽屉的宽度不能超过320dp

初始化Drawer List

在你的Activity中，要做的第一件事是初始化导航抽屉的列表项。具体该怎么做根据你APP的内容来定，但是导航抽屉通常包含一个Listview，所以还需要一个相匹配的Adapter（比如 ArrayAdapter 或者 SimpleCursorAdapter）

下面的例子，告诉你该如何借助一个string array 来初始化一个导航list

public class MainActivity extends Activity {
    private DrawerLayout mDrawerLayout;
    private ListView mDrawerList;

    private String[] mPlanetTitles;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mPlanetTitles = getResources().getStringArray(R.array.planets_array);
        mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);
        mDrawerList = (ListView) findViewById(R.id.left_drawer);

        // set a custom shadow that overlays the main content when the drawer opens
        mDrawerLayout.setDrawerShadow(R.drawable.drawer_shadow, GravityCompat.START);
        // set up the drawer's list view with items and click listener
        mDrawerList.setAdapter(new ArrayAdapter<String>(this,
                R.layout.drawer_list_item, mPlanetTitles));
        mDrawerList.setOnItemClickListener(new DrawerItemClickListener());
    }
//................................
}

处理导航点击事件

当用户选择了抽屉列表里面的一个Item时, 系统调用onItemClickListener上的onItemClick(), 给setOnItemClickListener().
你在onItemClick()方法里面做什么, 取决于你的app实现的结构. 在下面的例子中, 选择每一个Item都会在主要内容的布局中插入一个不同的Fragment.

   private class DrawerItemClickListener implements ListView.OnItemClickListener {
        @Override
        public void onItemClick(AdapterView<?> parent, View view, int position, long id) {
            selectItem(position);
        }
    }

    private void selectItem(int position) {
        // update the main content by replacing fragments
        Fragment fragment = new PlanetFragment();
        Bundle args = new Bundle();
        args.putInt(PlanetFragment.ARG_PLANET_NUMBER, position);
        fragment.setArguments(args);

        FragmentManager fragmentManager = getFragmentManager();
        fragmentManager.beginTransaction().replace(R.id.content_frame, fragment).commit();

        // update selected item and title, then close the drawer
        mDrawerList.setItemChecked(position, true);
        mDrawerLayout.closeDrawer(mDrawerList);
    }

 打开和关闭抽屉

  使用onDrawerOpened()和onDrawerClosed () 打开和关闭抽屉：

    public void onClickDrawerOpened(View drawerView) {
        if(!mDrawerLayout.isDrawerOpen(GravityCompat.START))//if not open ,open or close;
        {
            mDrawerLayout.openDrawer(mDrawerList);
        }
        else
        {
            mDrawerLayout.closeDrawer(mDrawerList);
        }
    }

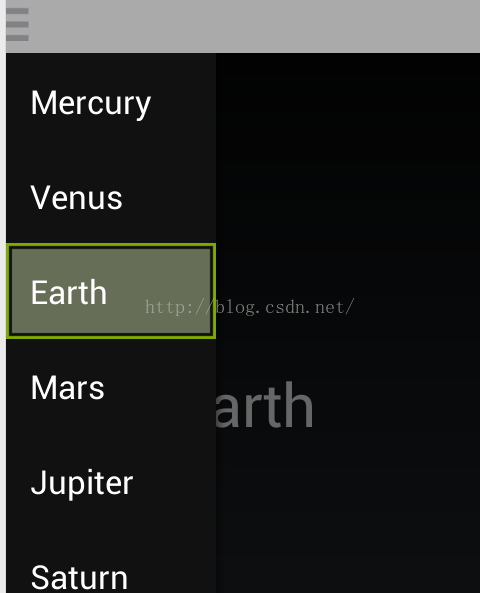

效果图：

Demo 下载
