传送带想必在工控界并不陌生，商场的自动扶梯，机场的自动人行道，码头上自动装卸货传送带，工厂生产流水线，农业机械中（联合收割机、插秧机）都有应用，传送带上传送的物品肯定是要得知它传送了多少物品，那么如何得知呢？我们可以采用PLC计数器指令来实现，下面就带大家来完成传送带工件计数控制程序的设计。
01控制要求
传送带输送40个工件，用光电传感器计数，当计件数量小于35时指示灯常亮，当计件数量等于或大于35时指示灯闪烁，当计件数量为40时，10S后传送带停止，同时指示灯熄灭。
02IO分配表
03组态配置

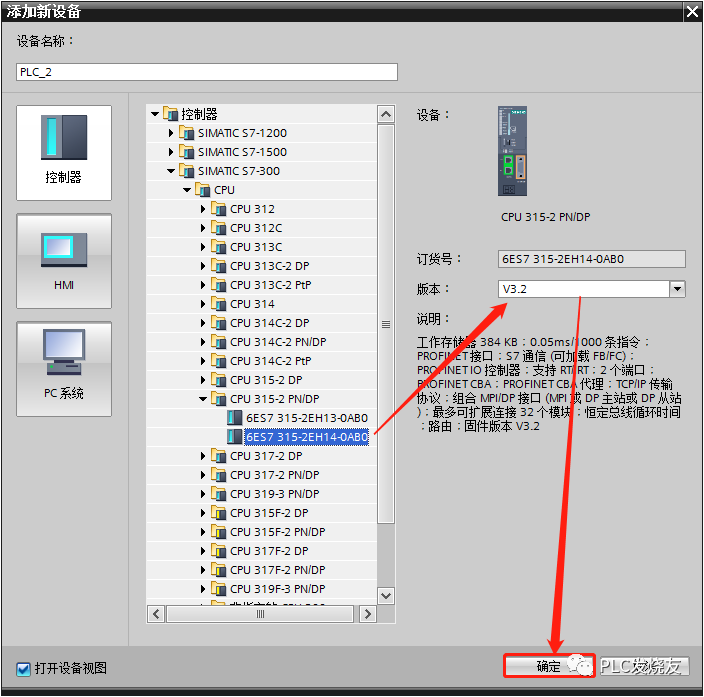

第一步：（点击添加新设备，选择CPU 315-2 DP版本号根据实际版本来设定，点击确认）

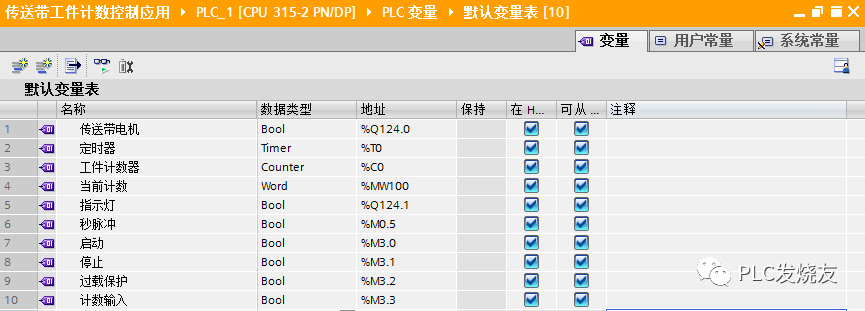

第二步：（项目树—PLC变量创建一下变量地址）
04编写程序

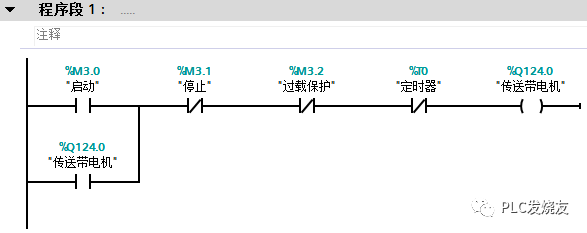

第一步：（传送带电机的启动与停止控制）

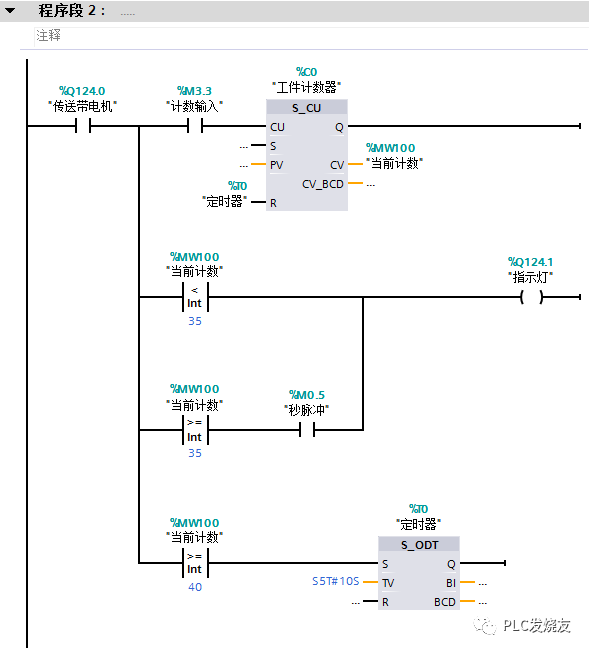

第二步：（工件计数及比较）
05演示运行

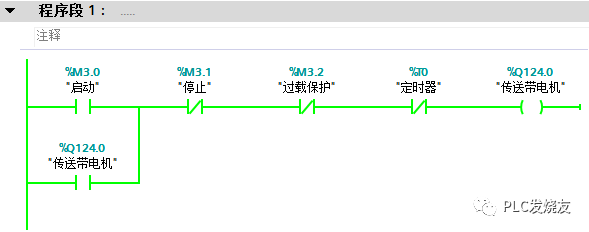

第一步：（启动，在程序段1中， 当按下启动按钮M3.0，M3.0常开触点接通，Q124.0线圈通电自锁，传送带电机启动运行）

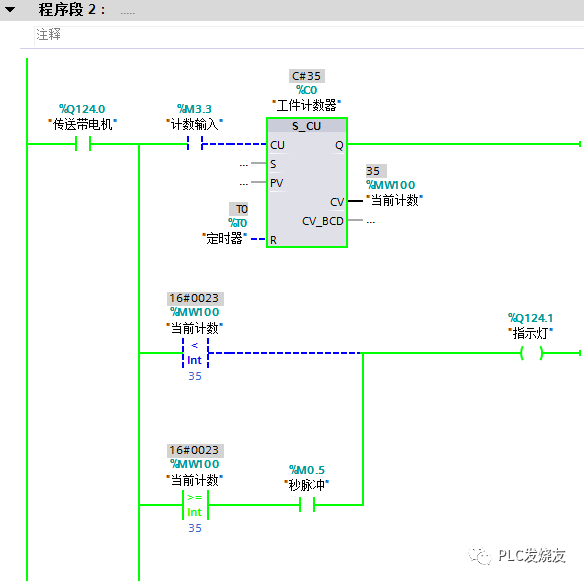

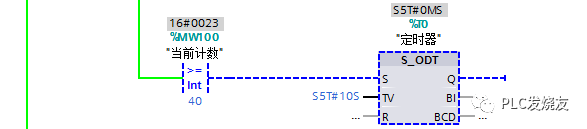

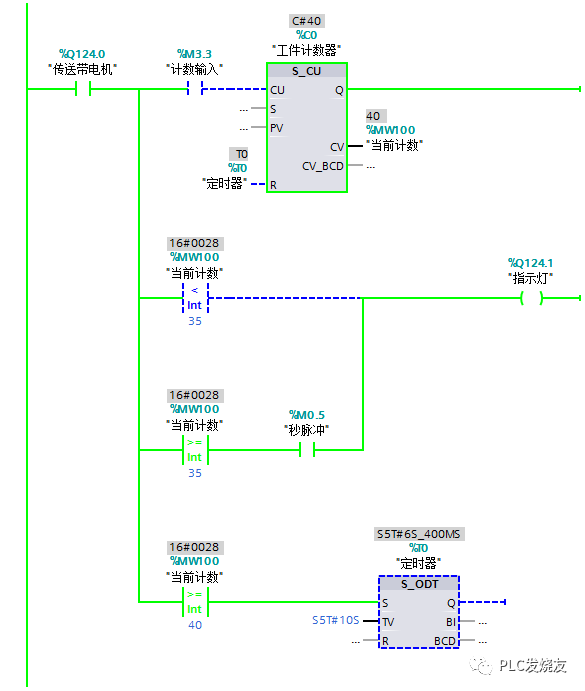

第二步：（工件计数，在程序段2中，当传送带电机运行时，Q124.0常开触点接通，工件每次经过光电传感器时，光电开关接通1次，M3.3常开触点闭合1次，C0的当前值MW100加一，MW100<35时，Q124.1线圈一直通电， 指示灯常亮，MW100≥35时，指示灯每秒闪烁1次， MW100≥40时，定时器TO延时10s。延时10S时间到，计数器C0复位，程序段1中TO常闭断开，传送带电机停止。）
来源：PLC发烧友，作者：技成-徐陈爽，未经授权请勿转载！评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
