OpenCV二值分析从复杂背景提取横纹

https://mp.weixin.qq.com/s/xg8Unt-FIM2_G9hi4WoQmQ

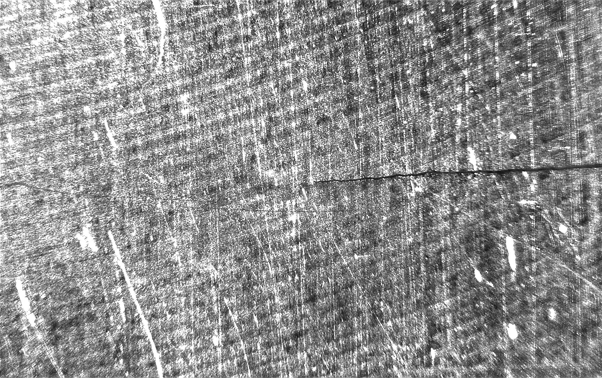

这个来自QQ群里面一位网友提问，然后我给它稍微整理一下，然后完成了分析，成功提取了横纹。原图如下：

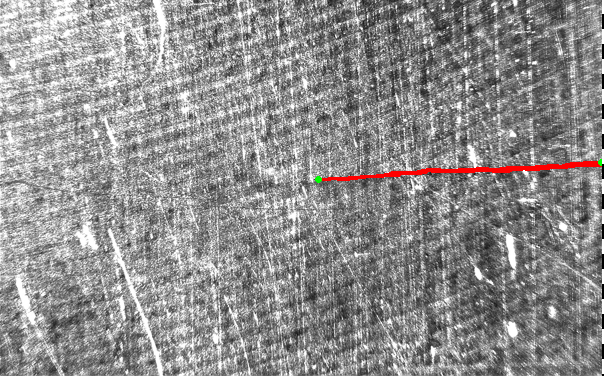

二值分析的提取结果：

方法

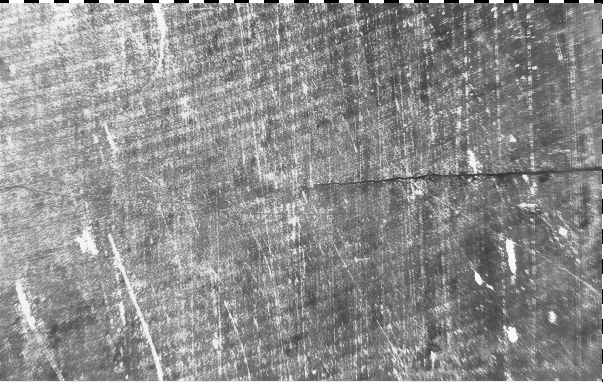

我首先对原图进行了降噪处理，选择了高斯双边，处理效果如下：

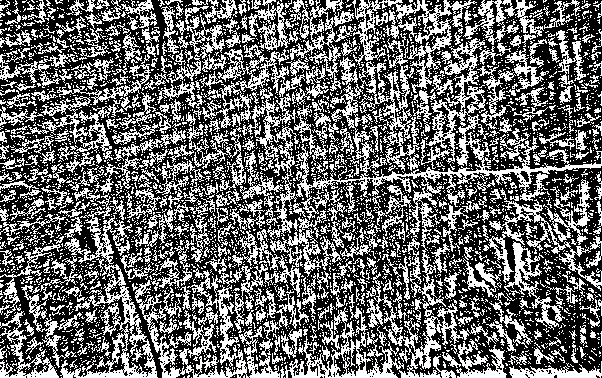

然后转行为灰度图象，采用自适应二值化处理，得到的结果如下：

binary = cv.adaptiveThreshold(image, 255, cv.ADAPTIVE_THRESH_GAUSSIAN_C,
                                         thresh_type,
                                         self.ada_block_size,
                                         self.ada_constant_value)

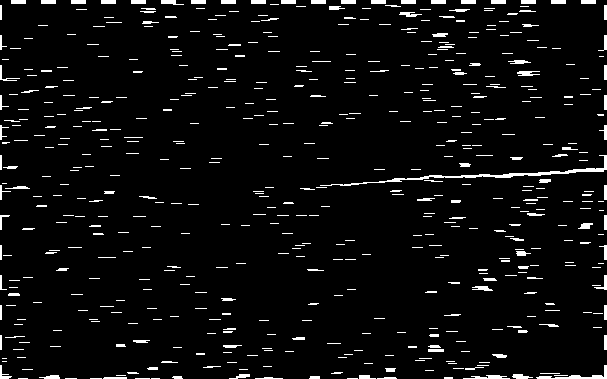

然后使用形态学开操作处理，处理之后结果如下：

e1 = cv.getStructuringElement(self.se_type, self.se1)
temp1 = cv.morphologyEx(image, self.op_type, e1)

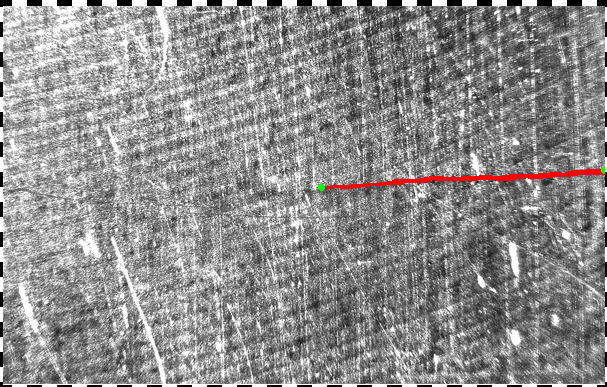

最后通过轮廓分析，过滤掉其它小的干扰块，得到的裂纹区域显示如下：

contours, hireachy = cv.findContours(image, self.analysis_mode, cv.CHAIN_APPROX_SIMPLE)
