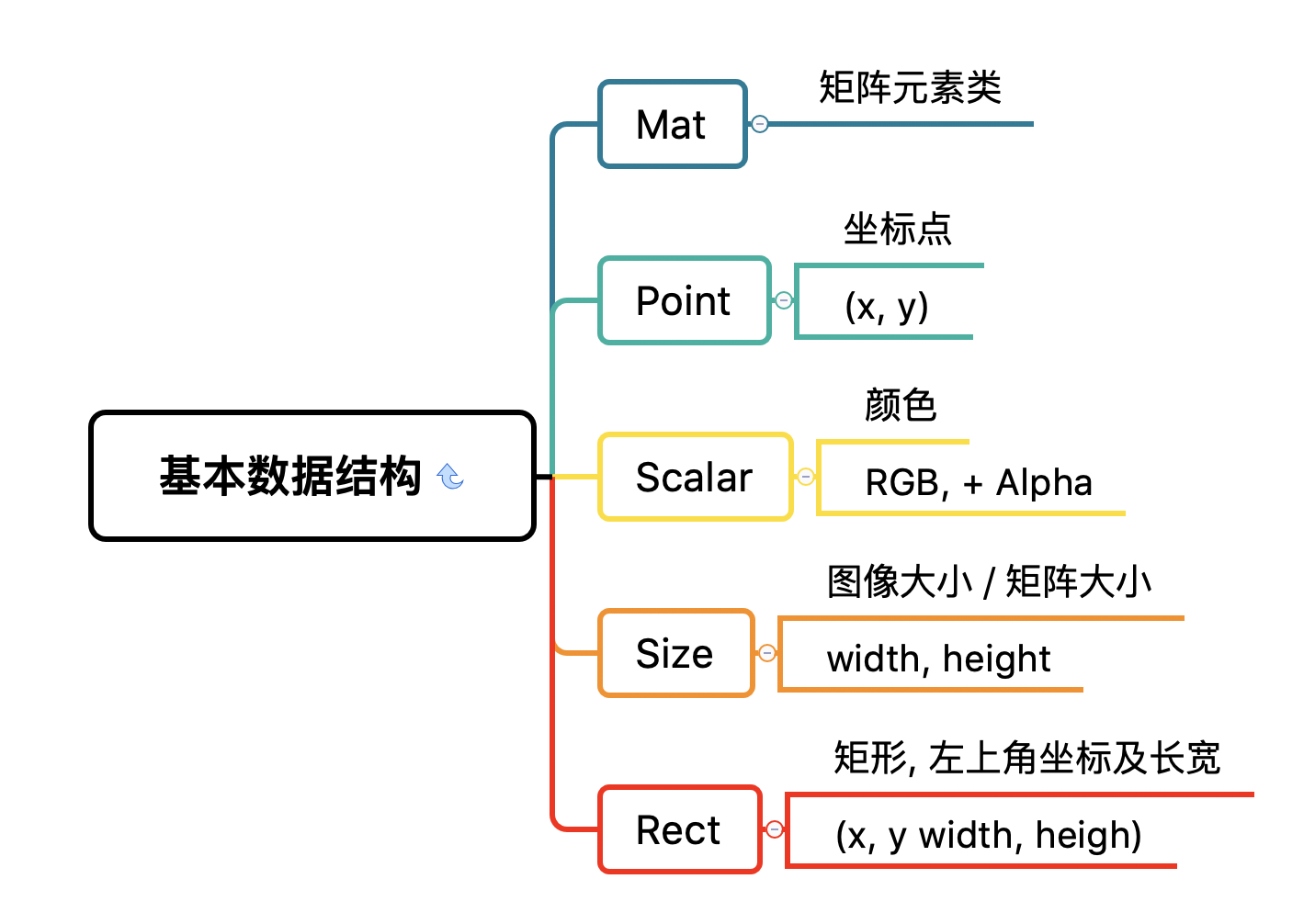

本文介绍 OpenCV 的基本数据结构,做到心中有数就不会在阅读示例代码的时候发憷。
Mat 类
Mat 是 OpenCV 中最重要的一种数据结构,OpenCV 将其定义为一个类,用于存储图像矩阵。
属性 | 释义 |
---|---|
dims | 矩阵的维度,如 3x4x5 的矩阵为 3 维 |
data | uchar 类型指针, 指向矩阵数据内存 |
rows, cols | 矩阵的行数、列数 |
type | 矩阵元素类型 + 通道数 |
depth | 像素位数(bist) |
channels | 通道数量 |
elemSize | 矩阵中每一个元素的数据大小 |
elemSize1 | 单通道的矩阵元素占用的数据大小 |
type 表示矩阵元素类型和通道数。矩阵元素类型一般都是 8 位无符号整数,即 CV_8U,彩色图像一般为 3 通道,灰度图像则为单通道。所以灰度图像的 type 可以表示为 CV_8UC1,3 通道的 RGB 图像的 type 可以表示为 CV_8UC3。
以 CV_8UC3 为例,depth = CV_8U,channels = 3。
elemSize = channels depth / 8 ,type是CV_8UC3,elemSize = 3 8 / 8 = 3bytes。
elemSize1 = depth / 8,type是CV_8UC3,elemSize1 = 8 / 8 = 1bytes。
通过遍历图像可以体会 Mat 类的使用,可以参考 OpenCV-图像的遍历。
Ponit 类 - 点的表示
Point 类表示二维坐标系下的点,即 (x, y) 形式的 2D 点。
|
|
其中 Point_<int>
, Point2i, Point 等价,Point_<float>
, Point2f 等价。
Scalar 类 - 颜色的表示
Scalar() 表示具有 4 个元素的数组,用于传递像素值,如 RGB 颜色值。RGB 颜色值只有三个参数,Scalar() 用不到第四个参数可以缺省。
|
|
其中 Scalar(0,0,255)
表示 BGR 的值分别为 (0, 0, 255) 是红色。
Size 类 - 尺寸的表示
|
|
源代码中的定义上述代码所示。Size_ 是模板类,Size_<int>
表示其模板类型为 int。之后给 Size_<int>
别名为 Size2i,再给 Size2i 别名为 Size。由此可见,Size_<int>
, Size2i, Size 等价。
Size size = Size(8, 10);
表示宽和长分别为 8 和 10。
Rect 类 - 矩形的表示
- Rect 类的成员变量有 x, y, width, heigh
- Size() 返回值为 Size
- area() 返回矩形面积
- contains(Point) 判断点是否在矩形内
- inside(Rect) 判断矩形是否在该矩形内
- tl() 返回左上角点坐标
- br() 返回右下角点坐标
|
|
