1. 内核启动

bootloader将kernel从flash中拷贝到RAM以后，bootloader将退出舞台，并将这个舞台交给了kernel。中间有些交接的细节过程，这里不赘述，我们直接从kernel的启动开始分析。

不同平台的kernel启动时，最开始部分的汇编脚本会有些不一样，但是从汇编跳转到C语言的代码过程中的第一条命令大多数都是start_kernel函数，比如arm平台，它汇编代码的最后一个跳转是“b   start_kernel” （linux-3.14/arch/arm/kernel/head-common.S），然后执行start_kernel函数（linux-3.14/init/main.c）,这个函数完成一些cpu，内存等初始化以后就会执行rest_init（linux-3.14/init/main.c）函数，该函数创建两个内核线程init和kthreadd之后，进入死循环，即所谓的0号进程。

kenrel_init()（init/main.c）函数，在kernel_init函数中，该函数首先会调用kernel_init_freeable，该函数主要完成以下工作：

1.打开/dev/console，而且该打开句柄的文件描述符是0（标准输出），接着调动sys_dup复制两个文件描述符，分别是1和2，用于标准输入和标准出错。因为它是第一个打开的文件，所以文件描述符是0，如果打开的是其他文件，标准输出就在是0了。

2.第二件事是看以下uboot有没有传启动ramdisk的命令过来，如果没有，就判断/init文件是否存在，如果存在则调用prepare_namespace函数，这个函数会完成根文件系统的挂载工作。

因为从开机的log可以看到uboot传来的启动命令[    0.000000] Kernel command line:  rootwait rootfsname=rootfs rootwait clk_ignore_unused，

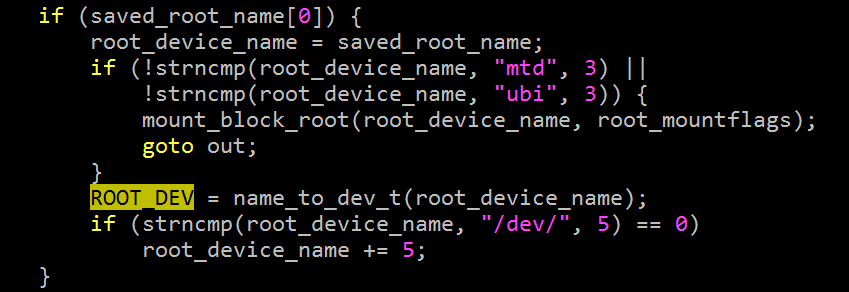

所以saved_root_name=rootfs, 那么prepare_namespace()会调用name_to_dev_t()得到主次设备号并存放在ROOT_DEV（31：12），

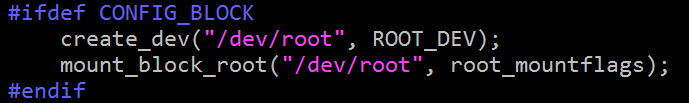

得到主次设备号后会调用 mount_root, 该函数会调用  mount_block_root("/dev/root", root_mountflags);

mount_block_root 首先调用 get_fs_names 得到根文件系统的类型（通常由rootfstype=来指定）， 然后调用 do_mount_root, 该函数会调用 sys_mount 完成任务，将根文件系统 mount 到 /root 后以后，会调用 chroot 将根目录切换到 /root 目录， 使其根文件系统变成真正的根。而原来的根只是一个虚拟的内存根。

成功log：[    1.681344] VFS: Mounted root (squashfs filesystem) readonly on device 31:12.

31:12是mtd12 的主次设备号，我们可以用下面的命令来确认：

root@test:/dev# file /dev/mtdblock12
/dev/mtdblock12: block special (31/12)

而从flash分区情况可以知道该分区存放的是rootfs，分区表如下：

[    1.453252] Creating 14 MTD partitions on "spi0.0":
[    1.458100] 0x000000000000-0x000000040000 : "0:SBL1"   //0号分区
[    1.464274] 0x000000040000-0x000000060000 : "0:MIBIB"
[    1.469425] 0x000000060000-0x0000000c0000 : "0:QSEE"
[    1.474479] 0x0000000c0000-0x0000000d0000 : "0:CDT"
[    1.479346] 0x0000000d0000-0x0000000e0000 : "0:DDRPARAMS"
[    1.484785] 0x0000000e0000-0x0000000f0000 : "0:APPSBLENV"
[    1.490212] 0x0000000f0000-0x000000170000 : "0:APPSBL"
[    1.495430] 0x000000170000-0x000000180000 : "0:ART"
[    1.500384] 0x000000180000-0x000000190000 : "config"
[    1.505436] 0x000000190000-0x0000001a0000 : "pot"
[    1.510249] 0x0000001a0000-0x0000001b0000 : "data"
[    1.515434] 0x0000001b0000-0x000001fc0000 : "0:HLOS"
[    1.520486] 0x000000540000-0x000001fc0000 : "rootfs"  //12号分区
[    1.525471] mtd: device 12 (rootfs) set to be root filesystem
[    1.530832] 1 squashfs-split partitions found on MTD device rootfs
[    1.536393] 0x000001130000-0x000001fc0000 : "rootfs_data"

执行完上面的代码后，会返回kernel_init函数，接着执行下面的代码，它首先会检查内核的启动参数中是否有设置init参数，如果有，则会使用该参数指定的程序作为init程序，否则会按照如下代码中所示的顺序依次尝试启动，如果都无法启动就会kernel panic。

如果没有给init传递参数，那么系统就会从“/etc/preinit” 开始执行，启动文件系统。

2. “/etc/preinit”

（openwrt/package/base-files/files/etc）

1. #!/bin/sh
2. # Copyright (C) 2006 OpenWrt.org
3. # Copyright (C) 2010 Vertical Communications
4.
5. [ -z "$PREINIT" ] && exec /sbin/init
6.
7. export PATH=/bin:/sbin:/usr/bin:/usr/sbin
8.
9. pi_ifname=
10. pi_ip=192.168.1.1
11. pi_broadcast=192.168.1.255
12. pi_netmask=255.255.255.0
13.
14. fs_failsafe_ifname=
15. fs_failsafe_ip=192.168.1.1
16. fs_failsafe_broadcast=192.168.1.255
17. fs_failsafe_netmask=255.255.255.0
18.
19. fs_failsafe_wait_timeout=2
20.
21. pi_suppress_stderr="y"
22. pi_init_suppress_stderr="y"
23. pi_init_path="/bin:/sbin:/usr/bin:/usr/sbin"
24. pi_init_cmd="/sbin/init"
25.
26. . /lib/functions.sh
27.
28. boot_hook_init preinit_essential
29. boot_hook_init preinit_main
30. boot_hook_init failsafe
31. boot_hook_init initramfs
32. boot_hook_init preinit_mount_root
33.
34. for pi_source_file in /lib/preinit/*; do
35. . $pi_source_file
36. done
37.
38. boot_run_hook preinit_essential
39.
40. pi_mount_skip_next=false
41. pi_jffs2_mount_success=false
42. pi_failsafe_net_message=false
43.
44. boot_run_hook preinit_main

这个初始化过程遵循如下主线：



下面我们一步一步分析这个过程。
在/etc/preinit脚本中，第一条命令如下：
        [ -z "$PREINIT" ] && exec /sbin/init

在从内核执行这个脚本时，PREINIT这个变量时没有定义的，所以会直接执行/sbin/init。/sbin/init程序主要做了一些初始化工作，如环境变量设置、文件系统挂载、内核模块加载等，之后会创建两个进程，分别执行/etc/preinit和/sbin/procd，执行/etc/preinit之前会设置变量PREINIT，/sbin/procd会带-h的参数，当procd退出后会调用exec执行/sbin/proc替换当前init进程（具体过程可参见procd程序包中的init和procd程序）。这就是系统启动完成后，ps命令显示的进程号为1的进程名最终为/sbin/procd的由来，中间是有几次变化的。

继续看/etc/preinit脚本，出来变量设置外，接下来是执行了三个shell脚本：

                . /lib/functions.sh

                . /lib/functions/preinit.sh

                . /lib/functions/system.sh

注意“.”和“/”之间是有空格的，这里的点相当与souce命令，但souce是bash特有的，并不在POSIX标准中，“.”是通用的用法。使用“.”的意思是在当前shell环境下运行，并不会在子shell中运行。这几个shell脚本主要定义了shell函数，特别是preinit.sh中，定义了hook相关操作的函数。

之后会使用boot_hook_init定义五个hook结点如下：
                boot_hook_init preinit_essential
                boot_hook_init preinit_main
                boot_hook_init failsafe
                boot_hook_init initramfs
                boot_hook_init preinit_mount_root

之后会向这些结点中添加hook函数。在之后就是一个循环，依次在当前shell下执行/lib/preinit/目录下的脚本，
                for pi_source_file in /lib/preinit/*; do
                . $pi_source_file

                done

这些脚本包括：

02_default_set_state
10_indicate_failsafe
10_indicate_preinit
10_sysinfo
30_failsafe_wait
40_run_failsafe_hook
50_indicate_regular_preinit
70_initramfs_test

80_mount_root     //这里会对overlay目录进行挂载

99_10_failsafe_login
99_10_run_init
由于脚本众多，因此openwrt的设计者将这些脚本分成下面几类：
preinit_essential
preinit_main
failsafe
initramfs
preinit_mount_root
每一类函数按照脚本的开头数字的顺序运行。
等目录用于安装真正的根。
/lib/preinit/目录下的脚本具体类似的格式，定义要添加到hook结点的函数，然后通过boot_hook_add将该函数添加到对应的hook结点。
最后，/etc/preinit就会执行boot_run_hook函数执行对应hook结点上的函数。在当前环境下只执行了preinit_essential和preinit_main结点上的函数，如下：
                boot_run_hook preinit_essential
                boot_run_hook preinit_main

到此，/etc/preinit执行完毕并退出。如果需要跟踪调试这些脚本，可以 在/etc/preinit的最开始添加一条命令set -x，这样就会打印出执行命令的过程， 当并不会真正执行。

#####################################

preinit执行的最后一个脚本为99_10_run_init，运行
exec env - PATH=$pi_init_path $pi_init_env $pi_init_cmd
pi_init_cmd为
pi_init_cmd="/sbin/init"

因此开始运行busybox的init命令

##########################################

上面这些是在旧的openwrt下面的实现，在新的openwrt中没有pi_init_cmd这样的命令了，它在procd中实现。因为/sbin/init进程的最后一个函数preinit()函数会创建两个新的进程，一个是procd，一个是/etc/preinit，下面来仔细分析一下：

/sbin/init进程是来自procd这个package里面的，不再使用busybox了，而且它是从内核调用过来的，所以它的pid是1，pid 0是内核本身。fork创建父子进程，子进程做一些procd的配置后退出，注意这时procd并不算真正起来，它的pid不是1；父进程继续创建父子进程，子进程调用/etc/preinit后退出。在这过程中/sbin/init的pid为1，始终没有让位。

    创建子进程执行/etc/preinit脚本时，此时PREINIT环境变量被设置为1，主进程（pid=1）同时使用uloop_process_add()把/etc/preinit子进程加入uloop进行监控，当/etc/preinit执行结束时回调plugd_proc_cb()函数把监控/etc/preinit进程对应对象中pid属性设置为0，表示/etc/preinit已执行完成
    创建子进程执行/sbin/procd -h/etc/hotplug-preinit.json，主进程同时使用uloop_process_add()把/sbin/procd子进程加入uloop进行监控，当/sbin/procd进程结束时回调spawn_procd()函数，spawn_procd()函数繁衍后继真正使用的/sbin/procd进程，这时procd的进程号将是1。

下面这个函数会用procd将/sbin/init进程替换，从而procd的进程号为1：

    从/tmp/debuglevel读出debug级别并设置到环境变量DBGLVL中，把watchdog fd设置到环境变量WDTFD中，最后调用execvp()繁衍/sbin/procd进程

3. “/sbin/init”（下面内容主要来自网络）

这个进程以前是由busy box实现，但是现在由procd来实现了，找代码时不要找错位置。

1. int main(int argc, char **argv)
2. {
3. pid_t pid;
4.
5. sigaction(SIGTERM, &sa_shutdown, NULL);
6. sigaction(SIGUSR1, &sa_shutdown, NULL);
7. sigaction(SIGUSR2, &sa_shutdown, NULL);
8.
9. early();//-------->early.c
10. cmdline();
11. watchdog_init(1); //------->../watchdog.c
12.
13. pid = fork();
14. if (!pid) {
15. char *kmod[] = { "/sbin/kmodloader", "/etc/modules-boot.d/", NULL };
16.
17. if (debug < 3) {
18. int fd = open("/dev/null", O_RDWR);
19.
20. if (fd > -1) {
21. dup2(fd, STDIN_FILENO);
22. dup2(fd, STDOUT_FILENO);
23. dup2(fd, STDERR_FILENO);
24. if (fd > STDERR_FILENO)
25. close(fd);
26. }
27. }
28. execvp(kmod[0], kmod);
29. ERROR("Failed to start kmodloader ");
30. exit(-1);
31. }
32. if (pid <= 0)
33. ERROR("Failed to start kmodloader instance ");
34. uloop_init();
35. preinit(); //-------------->watchdog.c
36. uloop_run();
37.
38. return 0;
39. }

early()

• mount /proc /sys /tmp /dev/dev/pts目录(early_mount)
• 创建设备节点和/dev/null文件结点(early_dev)
• 设置PATH环境变量(early_env)
• 初始化/dev/console

cmdline()

• 根据/proc/cmdline内容init_debug=([0-9]+)判断debug级别

watchdog_init()

• 初始化内核watchdog(/dev/watchdog)

加载内核模块

• 创建子进程/sbin/kmodloader加载/etc/modules-boot.d/目录中的内核模块

preinit()

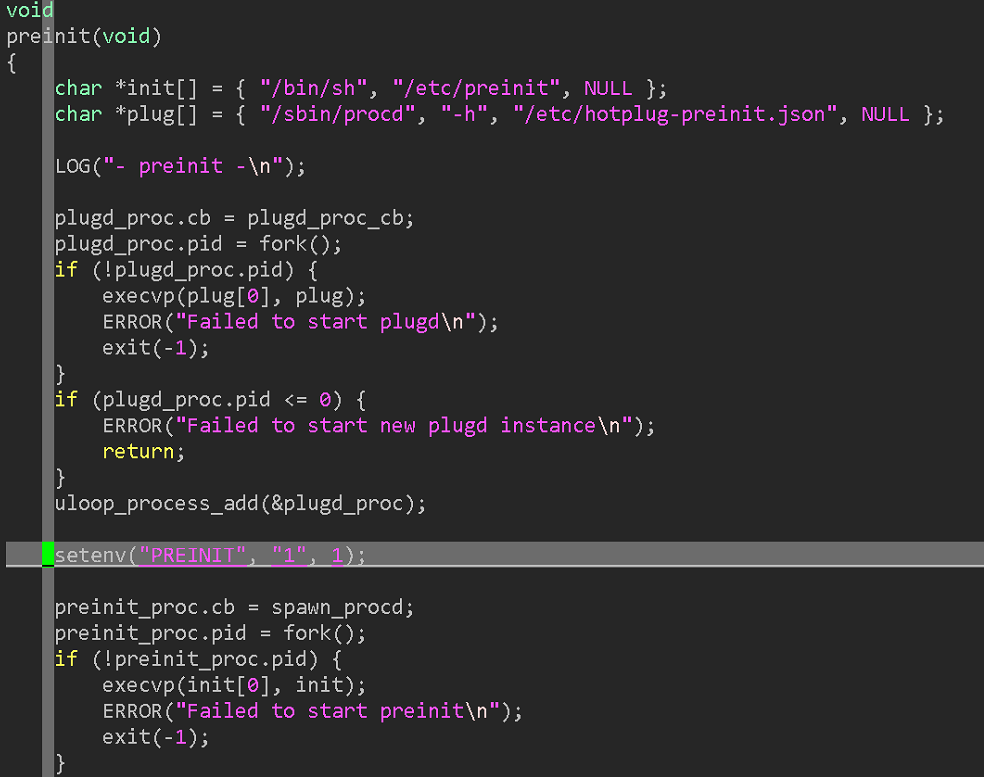

• 创建子进程执行/etc/preinit脚本，此时PREINIT环境变量被设置为1，主进程同时使用uloop_process_add()把/etc/preinit子进程加入uloop进行监控，当/etc/preinit执行结束时回调plugd_proc_cb()函数把监控/etc/preinit进程对应对象中pid属性设置为0，表示/etc/preinit已执行完成

• 创建子进程执行/sbin/procd -h/etc/hotplug-preinit.json，主进程同时使用uloop_process_add()把/sbin/procd子进程加入uloop进行监控，当/sbin/procd进程结束时回调spawn_procd()函数

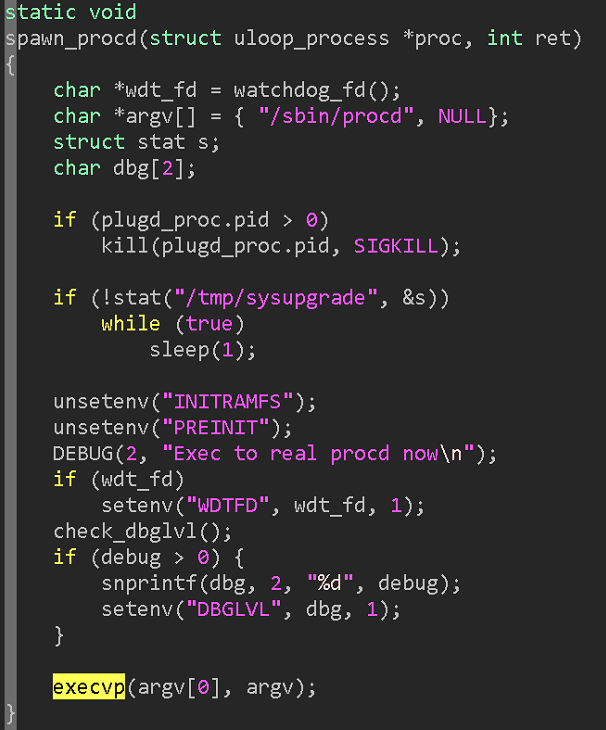

• spawn_procd()函数繁衍后继真正使用的/sbin/procd进程，从/tmp/debuglevel读出debug级别并设置到环境变量DBGLVL中，把watchdog fd设置到环境变量WDTFD中，最后调用execvp()繁衍/sbin/procd进程

watchdog

如果存在/dev/watchdog设备，设置watchdog timeout等于30秒，如果内核在30秒内没有收到任何数据将重启系统。用户状进程使用uloop定时器设置5秒周期向/dev/wathdog设备写一些数据通知内核，表示此用户进程在正常工作

1. /**
2. * 初始化watchdog
3. */
4. void watchdog_init(int preinit)
5.
6. /**
7. * 设备通知内核/dev/watchdog频率(缺省为5秒)
8. * 返回老频率值
9. */
10. int watchdog_frequency(int frequency)
11.
12. /**
13. * 设备内核/dev/watchdog超时时间
14. * 当参数timeout<=0时，表示从返回值获取当前超时时间
15. */
16. int watchdog_timeout(int timeout)
17.
18. /**
19. * val为true时停止用户状通知定时器，意味着30秒内系统将重启
20. */
21. void watchdog_set_stopped(bool val)

signal

信息处理，下面为procd对不同信息的处理方法

• SIGBUS、SIGSEGV信号将调用do_reboot() RB_AUTOBOOT重启系统
• SIGHUP、SIGKILL、SIGSTOP信号将被忽略
• SIGTERM信号使用RB_AUTOBOOT事件重启系统
• SIGUSR1、SIGUSR2信号使用RB_POWER_OFF事件关闭系统

procd

procd有5个状态，分别为STATE_EARLY、STATE_INIT、STATE_RUNNING、STATE_SHUTDOWN、STATE_HALT，这5个状态将按顺序变化，当前状态保存在全局变量state中，可通过procd_state_next()函数使用状态发生变化

STATE_EARLY状态 - init前准备工作

• 初始化watchdog
• 根据"/etc/hotplug.json"规则监听hotplug
• procd_coldplug()函数处理，把/dev挂载到tmpfs中，fork udevtrigger进程产生冷插拔事件，以便让hotplug监听进行处理
• udevstrigger进程处理完成后回调procd_state_next()函数把状态从STATE_EARLY转变为STATE_INIT

STATE_INIT状态 - 初始化工作

• 连接ubusd，此时实际上ubusd并不存在，所以procd_connect_ubus函数使用了定时器进行重连，而uloop_run()需在初始化工作完成后才真正运行。当成功连接上ubusd后，将注册servicemain_object对象，system_object对象、watch_event对象(procd_connect_ubus()函数)，
• 初始化services（服务）和validators（服务验证器）全局AVL tree
• 把ubusd服务加入services管理对象中(service_start_early)
• 根据/etc/inittab内容把cmd、handler对应关系加入全局链表actions中
• 执行inittab的脚本，该脚本来自
  package/base-files/files/etc/inittab
  ::sysinit:/etc/init.d/rcS S boot
  ::shutdown:/etc/init.d/rcS K stop
  tts/0::askfirst:/bin/ash --login
  ttyS0::askfirst:/bin/ash --login
  tty1::askfirst:/bin/ash --login
  sysinit为系统初始化运行的 /etc/init.d/rcS S boot脚本
  shutdown为系统重启或关机运行的脚本
  tty开头的是，如果用户通过串口或者telnet登录，则运行/bin/ash --login

  askfirst和respawn相同，只是在运行前提示"Please press Enter to activate this console."

• 顺序加载respawn、askconsole、askfirst、sysinit命令
• sysinit命令把/etc/rc.d/目录下所有启动脚本执行完成后将回调rcdone()函数把状态从STATE_INITl转变为STATE_RUNNING
  当前启动转到运行 /etc/init.d/rcS S boot，该脚本来自
  package/base-files/files/etc/init.d/rcS
  和preinit类似，rcS也是一系列脚本的入口，其运行/etc/rc.d目录下S开头的的所
  有脚本(如果运行rcS K stop，则运行K开头的所有脚本)
  K50dropbear S02nvram S40network S50dropbear S96led
  K90network S05netconfig S41wmacfixup S50telnet S97watchdog
  K98boot S10boot S45firewall S60dnsmasq S98sysntpd
  K99umount S39usb S50cron S95done S99sysctl
  上面的脚本文件来自：
  package/base-files/files/etc/init.d
  target/linux/brcm-2.4/base-files/etc/init.d
  还有一些脚本来自各个模块，在install时拷贝到rootfs，比如dropbear模块
  package/dropbear/files/dropbear.init
  这些脚本先拷贝到/etc/init.d下，然后通过/etc/rc.common脚本，将init.d的脚本链接到/etc/rc.d目录下，并且根据 这些脚本中的START和STOP的关键字，添加K${STOP}和S${START}的前缀，这样就决定了脚本的先后的运行次序。


STATE_RUNNING状态

• 进入STATE_RUNNING状态后procd运行uloop_run()主循环

trigger任务队列

数据结构

1. struct trigger {
2. struct list_head list;
3.
4. char *type;
5.
6. int pending;
7. int remove;
8. int timeout;
9.
10. void *id;
11.
12. struct blob_attr *rule;
13. struct blob_attr *data;
14. struct uloop_timeout delay;
15.
16. struct json_script_ctx jctx;
17. };
18.
19. struct cmd {
20. char *name;
21. void (*handler)(struct job *job, struct blob_attr *exec, struct blob_attr *env);
22. };
23.
24. struct job {
25. struct runqueue_process proc;
26. struct cmd *cmd;
27. struct trigger *trigger;
28. struct blob_attr *exec;
29. struct blob_attr *env;
30. };

接口说明

1. /**
2. * 初始化trigger任务队列
3. */
4. void trigger_init(void)
5.
6. /**
7. * 把服务和服务对应的规则加入trigger任务队列
8. */
9. void trigger_add(struct blob_attr *rule, void *id)
10.
11. /**
12. * 把服务从trigger任务队列中删除
13. */
14. void trigger_del(void *id)
15.
16. /**
17. *
18. */
19. void trigger_event(const char *type, struct blob_attr *data)

service

Name	Handler	Blob_msg policy
set	service_handle_set	service_set_attrs
add	service_handle_set	service_set_attrs
list	service_handle_list	service_attrs
delete	service_handle_delete	service_del_attrs
update_start	service_handle_update	service_attrs
update_complete	service_handle_update	service_attrs
event	service_handle_event	event_policy
validate	service_handle_validate	validate_policy

system

Name	Handler	Blob_msg policy
board	system_board
info	system_info
upgrade	system_upgrade
watchdog	watchdog_set	watchdog_policy
signal	proc_signal	signal_policy
nandupgrade	nand_set	nand_policy

shell调用接口

代码库路径: package/system/procd/files/procd.sh 设备上路径: /lib/functions/procd.sh

/etc/init.d/daemon

1. #!/bin/sh /etc/rc.common
2.
3. START=80
4. STOP=20
5.
6. USE_PROCD=1
7.
8. start_service()
9. {
10. procd_open_instance
11. procd_set_param command /sbin/daemon
12. procd_set_param respawn
13. procd_close_instance
14. }
