.NET 开源工作流: Slickflow流程引擎基础介绍(一) -- 引擎基本服务接口API介绍

• 1. 工作流术语图示

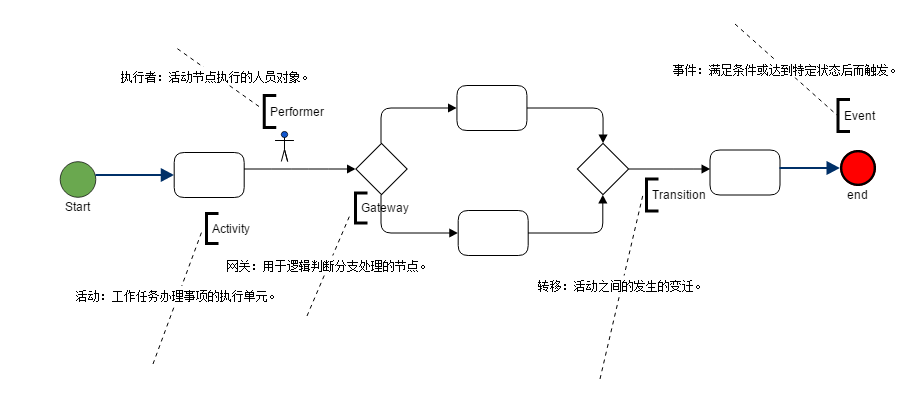

                                               图1 流程图形的BPMN图形元素表示

• 1) 流程模型定义说明
  流程(Process):
  是企业组织对业务过程的工作流语言描述。一个完整的流程包括开始节点，中间节点和结束节点。

  活动(Activity):
  对每一个工作项节点上的内容定义，也包括网关，事件等节点。

  转移(Transition):
  表示起始节点和到达节点之间的状态转移。

  执行者(Performer):
  每一个节点定义的角色和用户，作为活动的执行主体。

• 2)流程流转实例数据存储说明

  流程实例(ProcessInstance):
  存储业务过程流转数据，包括流程标识，业务数据标识和流程发起时间，当前状态和结束时间等信息。

  活动实例(ActivityInstance):
  存储每个流程节点的实例信息，包括活动节点的标识，状态，接收人，办理时间，结束时间等信息。

  转移实例(TransitionInstance):
  存储每条转移的状态数据，包括转移表示，起始节点信息，到达节点信息。

  任务实例(Tasks)
  活动接收和办理人的信息列表，待办任务和已办任务的数据来源。

• 2. 流程服务方法调用图示



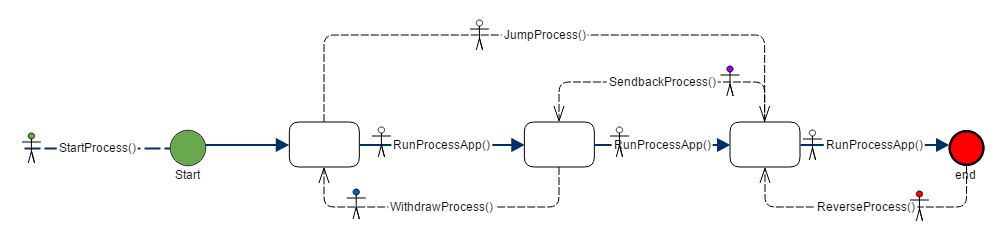

                                              图2   流程服务接口调用示意

• 流程服务常用的6个API接口具体描述

  流程从启动，运行到最终结束时，需要调用引擎服务API接口。

  1) StartProcess()

  启动流程调用此方法，生成流程实例，并置状态到开始节点之后的任务节点。

  2) RunProcessApp()

  流程运行调用此方法，将当前任务结束，并分发任务给下一步节点的办理人。

  3) JumpProcess()

  跳转到指定的任务节点，有预先指定方式，或运行时动态调用方式。

  4) WithdrawProcess()

  当前任务节点的上一步节点完成人发现办理有误需撤销，调用此方法，重新回到上一步节点。

  5) SendbackProcess()

  当前任务办理人退回任务到上一步执行节点。

  6) ReverseProcess()

  流程结束后仍需返回，由结束节点前的执行人调用此方法，状态回到结束前的节点。

• 官网地址:

        http://www.slickflow.com

• 网站演示地址:

        http://www.slickflow.com/demo/index

• Github 地址:

        https://github.com/besley/Slickflow

• Codeplex地址:

        http://slickflow.codeplex.com
