使用PowerDesigner挺长时间了，只是一些简单的表结构设计，因需要对当前数据库进行再设计，需要看一下数据库中所有的表，及表之间的关系，并重新修改表结构，因此需求就是怎么把数据库中的表结构反向生成到PowerDesigner中，以下是对该过程的实践，当前也搜索了其他同学的方法，便于后期使用即其他同学需要，整理该文章。
一、首先确认一下版本和环境
- Mysql使用的版本(我用的是5.1)
- PowerDesigner是32位还是64位程序
- Windows10或Windows7(这个影响不大)
二、下载驱动文件并配置

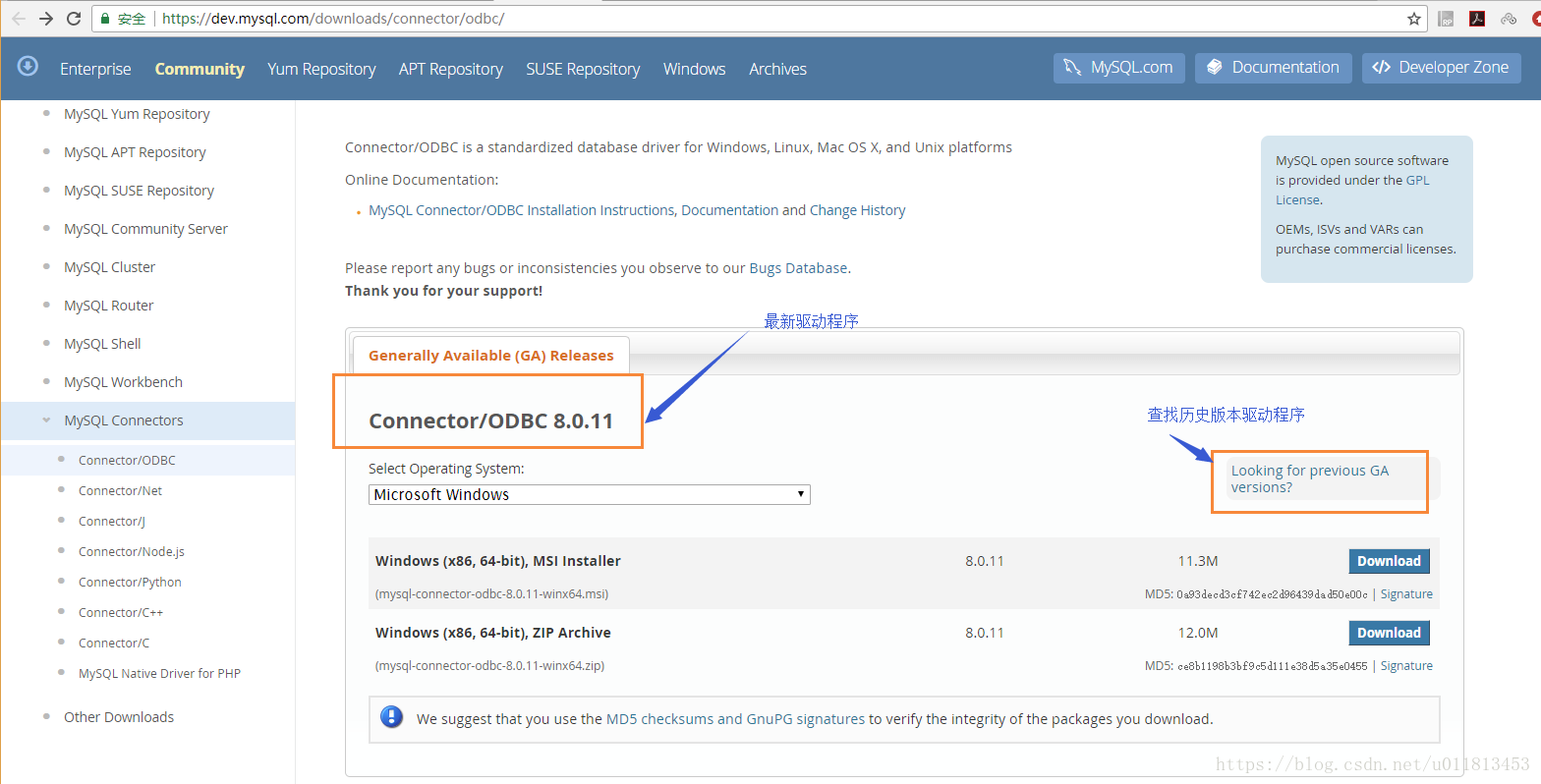

1. 基于Mysql使用的版本下载Windows下连接Mysql数据库的ODBC驱动程序，如下图打开看到的是最新的程序版本，要根据自己使用的Mysql版本选择对应的版本，并根据Powerdesiner是32or64位选择要下载的版本。官网地址
2. 安装下载的驱动文件，我下载的是MSI，不是ZIP压缩包。
Custom为自定义安装，我选择的是默认安装，可根据需要选择安装路径。
点击【install】开始安装
【finish】安装完成。
3. 配置ODBC驱动连接
打开控制面板，并找到管理工具选项；
双击管理工具会看到如下页面；
双击ODBC数据源(32位)，到如下页面；
点击添加，弹出如下窗口；找到需要的版本驱动，点击【完成】
会弹出如下页面，Data Source Name：要建立连接的名称，下面是描述，再下面是Mysql数据库的机器IP和端口号，填写用户名和密码，下拉选择需要连接的数据库，点击【Test】检查是否连接成功。点击【OK】完成。
会看到添加的那个数据源，如下图所示。
三、PowerDesigner连接数据库并加载表结构
1. 打开PowerDesigner，File->ReverseEngineer->Database
2. 取个模块名称
3. 点击下图小按钮，加载前面配置好的数据源。
4. 下拉选择，配置的数据源，用户名密码会自动填充，点击【Connect】.
5. 上面点击【Connect】，再点击3步骤页面的确定，就能看到如下页面了。
6. 设置好你要查看的数据库的表，点击OK就能看到你熟悉的结构了。
到此就把数据库中的表结构反向读取到Powerdesigner中。
