实验任务

1. 安装轻量级网络仿真工具Mininet
2. 用字符命令搭建如下拓扑，要求写出命令
3. 利用可视化工具搭建如下拓扑，并要求支持OpenFlow 1.0 1.1 1.2 1.3，设置h1（10.0.0.10）、h2（10.0.0.11）、h3（10.0.0.12），拓扑搭建完成后使用命令验证主机ip，查看拓扑端口连接情况。
4. 利用Python脚本完成如下图所示的一个Fat-tree型的拓扑（交换机和主机名需与图中一致，即s1_s6，h1h8，并且链路正确，请给出Mininet相关截图）

实验过程

1. 安装轻量级网络仿真工具Mininet

安装git

sudo apt-get install git

下载代码

git clone git://github.com/mininet/mininet

然后进入mininet/util目录，执行安装命令-a表示全部安装

cd mininet
cd util
sudo ./install.sh -a

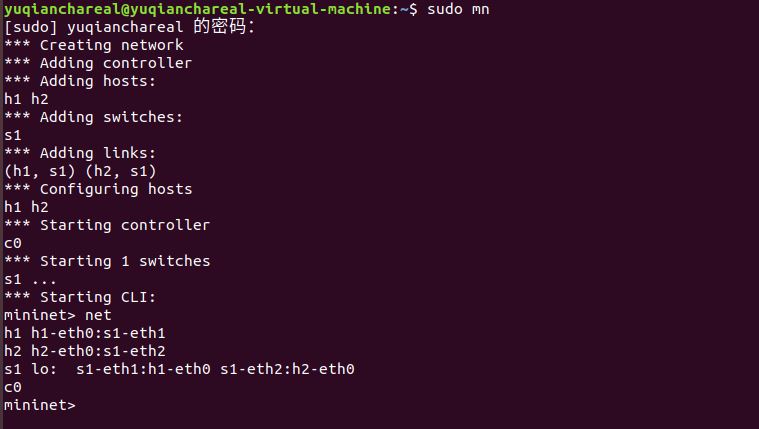

测试

sudo mn
```‘
![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103205716212-280386204.jpg)



**2. 用字符命令搭建如下拓扑，要求写出命令**

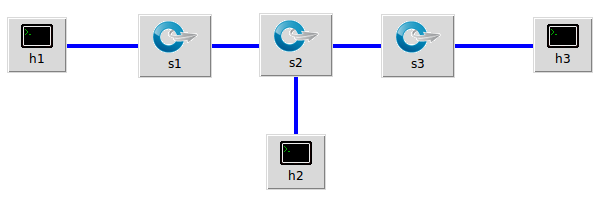

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103203824926-2014722327.png)

命令行输入

$ sudo mn --topo linear,3

实现结果

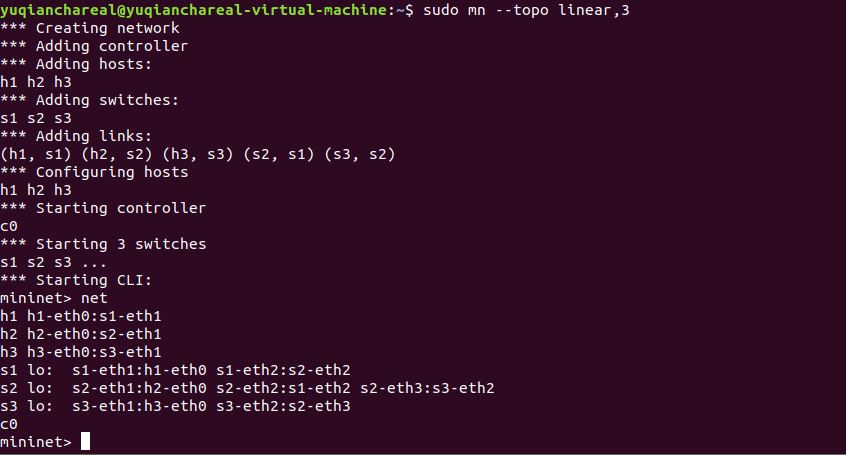

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103203950090-623658674.jpg)

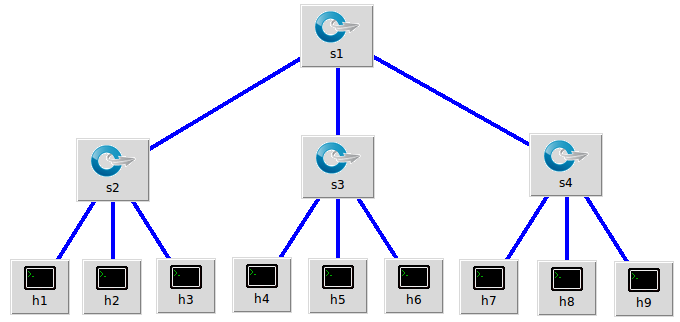

第二个拓扑

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103203838040-1112929506.png)

命令行输入

$ sudo mn --topo tree,fanout=3,depth=2

实现结果

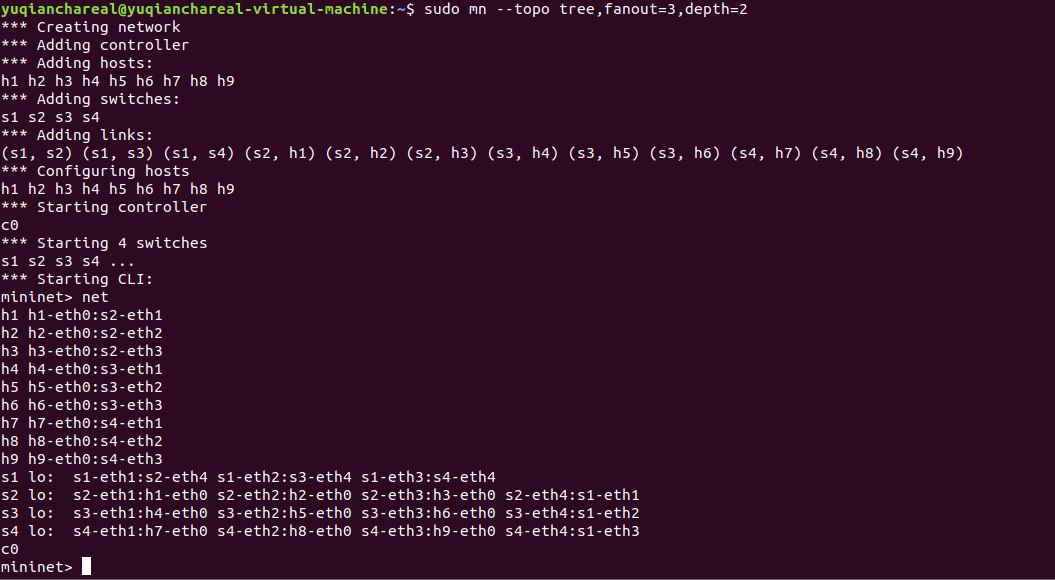

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103203959078-1966216897.jpg)




**3. 利用可视化工具搭建如下拓扑，并要求支持OpenFlow 1.0 1.1 1.2 1.3，设置h1（10.0.0.10）、h2（10.0.0.11）、h3（10.0.0.12），拓扑搭建完成后使用命令验证主机ip，查看拓扑端口连接情况。**

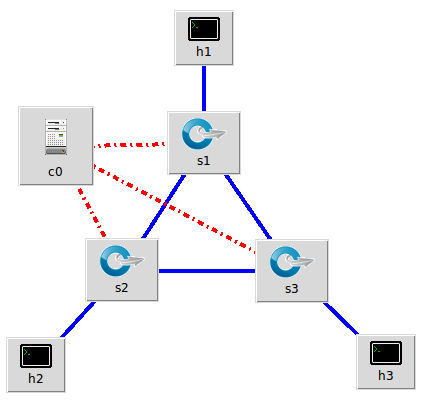

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103203854660-844860445.png)

实现结果

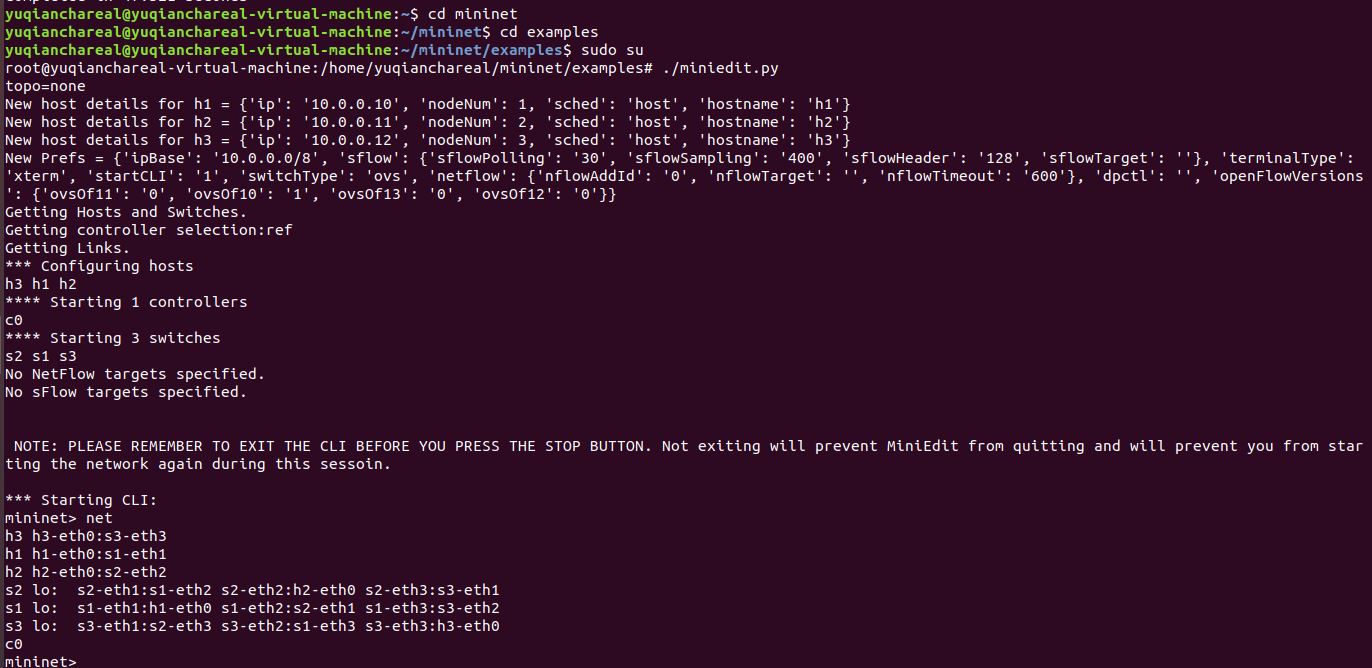

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103204009576-608235479.jpg)

命令行输入

$ xterm h1 h2 h3

每个主机输入

$ ifconfig

实现结果

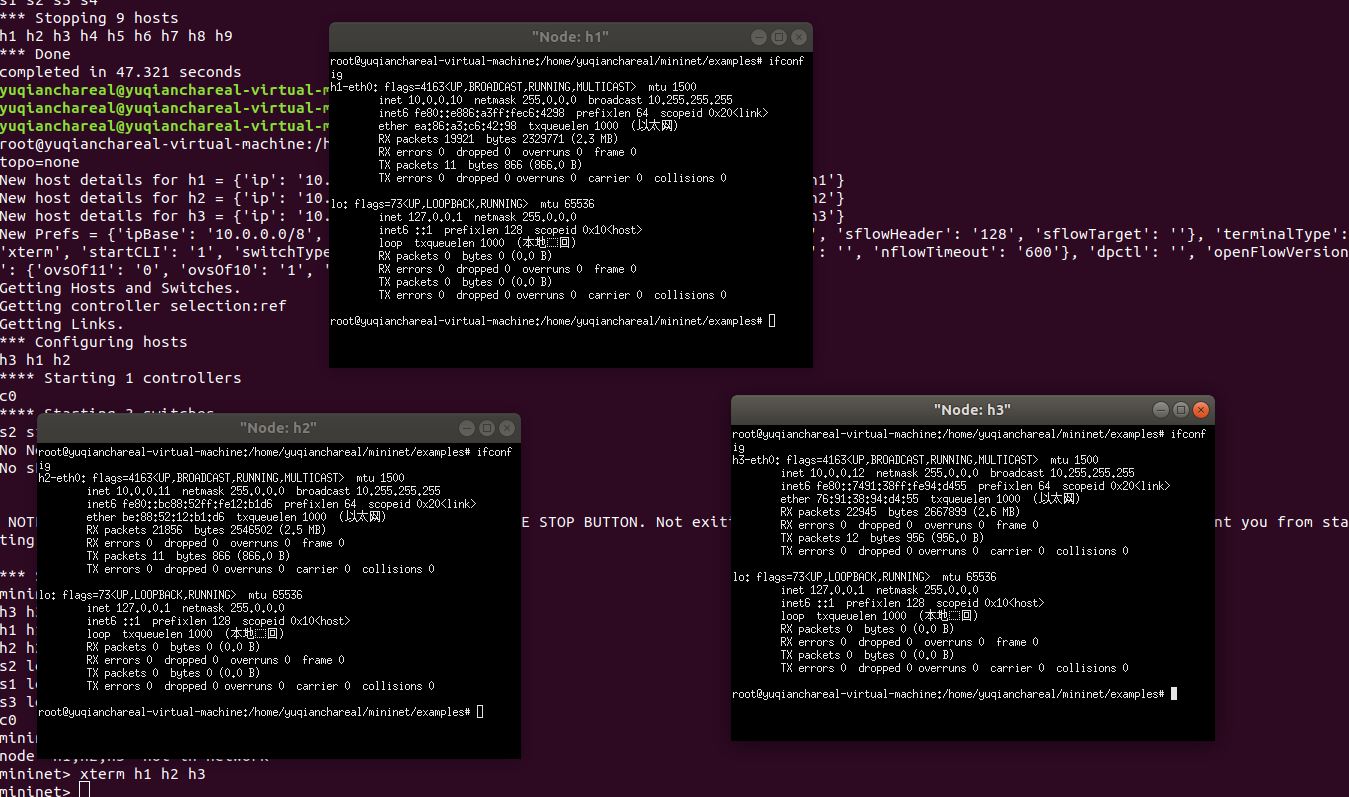

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103204018075-796549345.jpg)




**4. 利用Python脚本完成如下图所示的一个Fat-tree型的拓扑（交换机和主机名需与图中一致，即s1~s6，h1~h8，并且链路正确，请给出Mininet相关截图）**

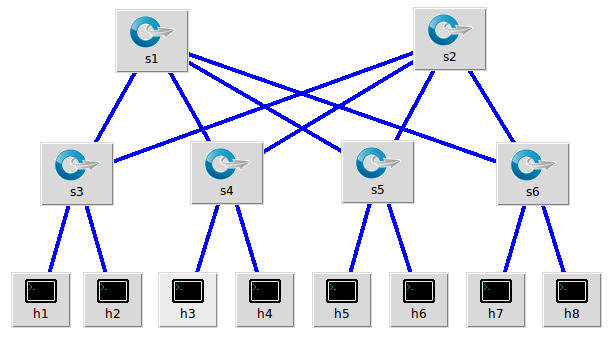

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103203911310-1143969553.png)

代码

#!/usr/bin/python #创建网络拓扑 """Custom topology example Adding the 'topos' dict with a key/value pair to generate our newly defined topology enables one to pass in '--topo=mytopo' from the command line. """ from mininet.topo import Topo from mininet.net import Mininet from mininet.node import RemoteController,CPULimitedHost from mininet.link import TCLink from mininet.util import dumpNodeConnections

class MyTopo( Topo ): "Simple topology example."

def __init__( self ):
    "Create custom topo."

    Topo.__init__( self )
    L1 = 2
    L2 = L1 * 2
    L3 = L2
    c = []
    a = []
    e = []

    for i in range( L1 ):
            sw = self.addSwitch( 's{}'.format( i + 1 ) )
            c.append( sw )

    for i in range( L2 ):
            sw = self.addSwitch( 's{}'.format( L1 + i + 1 ) )
            a.append( sw )

    for i in range( L1 ):
            sw1 = c[i]
            for sw2 in a[i/2::L1/2]:
                    self.addLink( sw2, sw1 )

    count = 1
    for sw1 in a:
            for i in range(2):
                host = self.addHost( 'h{}'.format( count ) )
                self.addLink( sw1, host )
                count += 1

topos = { 'mytopo': ( lambda: MyTopo() ) }

实验结果

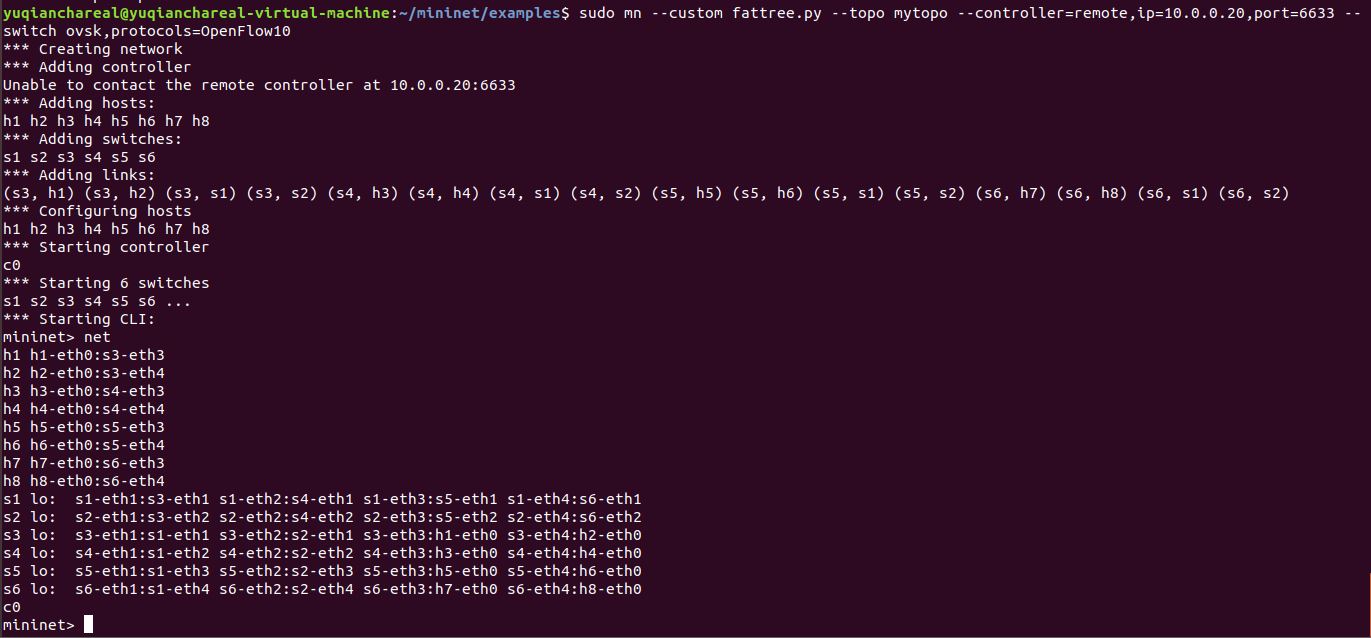

![](https://img2018.cnblogs.com/blog/1793092/201911/1793092-20191103204028367-2022562277.jpg)
