路由器实验要求之Serial接口的静态路由配置

路由器实验要求之Serial接口的静态路由配置

实验结果参见：https://blog.csdn.net/qq_42785226/article/details/112762542

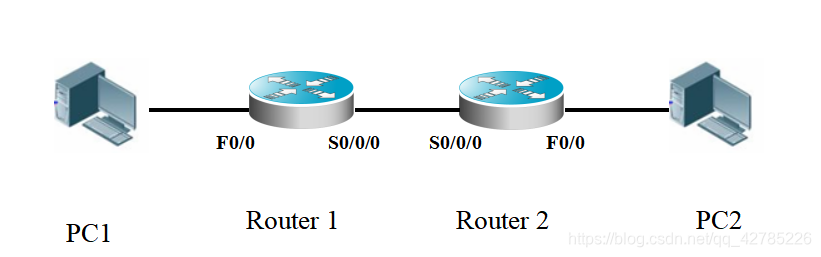

实验拓扑



Serial接口：高速同步串口，用于广域网连接

线路可使用v.35线缆

实验步骤

1. 在路由器Router1上配置接口的ip地址

Router1（config）# interface fastethernet 0/0

Router1（config-if）# ip address   IP地址   子网掩码

Router1（config-if）# no shutdown

Router1（config-if）# exit

Router1（config）# interface  Serial0/0/0

Router1（config-if）# ip address   IP地址   子网掩码

Router1（config-if）# clock rate 64000         !配置DCE的时钟频率

Router1（config-if）#no shutdown

1. 在路由器Router1上配置静态路由

Router1（config）# ip route  目的网络地址   子网掩码   下一跳地址

验证测试：验证Router1上的静态路由配置

Router1# show ip route

1. 在路由器Router2上配置接口的ip地址

Router2（config）# interface fastethernet 0/0

Router2（config-if）# ip address   IP地址   子网掩码

Router2（config-if）# no shutdown

Router2（config-if）# exit

Router2（config）# interface Serial0/0/0

Router2（config-if）# ip address   IP地址   子网掩码

Router2（config-if）#no shutdown

1. 在路由器Router2上配置静态路由

Router2（config）# ip route    目的网络地址   子网掩码   下一跳地址

验证测试：验证Router1上的静态路由配置

Router2# show ip route

使用ping命令测试网络的互联互通性



DCE是Data Circuit-terminating Equipment(数据通信设备)

DTE是Data Terminal Equipment(数据终端设备)
