SPI 协议驱动设计
作者:郝旭帅 校对:陆辉
本篇实现基于叁芯智能科技的SANXIN -B01 FPGA开发板,以下为配套的教程,如有入手开发板,可以登录官方淘宝店购买,还有配套的学习视频。
SPI是串行外设接口(Serial Peripheral Interface)的缩写。SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,如今越来越多的芯片集成了这种通信协议。

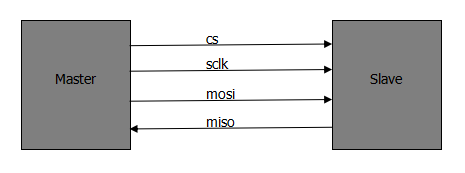

SPI的通信原理很简单,它以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,中间靠三线或者四线连接(三线时为单向传输或者数据线双向传输)。所有基于SPI的设备共有的,它们是MISO、MOSI、SCLK、CS。
MISO– Master Input Slave Output,主设备数据输入,从设备数据输出。
MOSI– Master Output Slave Input,主设备数据输出,从设备数据输入。
SCLK – Serial Clock,时钟信号,由主设备产生。
CS – Chip Select,从设备使能信号,由主设备控制。

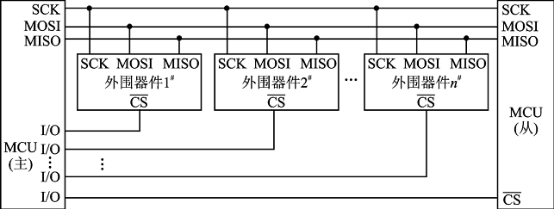

cs是从芯片是否被主芯片选中的控制信号,也就是说只有片选信号为预先规定的使能信号时(高电位或低电位),主芯片对此从芯片的操作才有效。这就使在同一条总线上连接多个spi设备成为可能。
通讯是通过数据交换完成的,由sclk提供时钟脉冲,mosi、miso则基于此脉冲完成数据传输。数据输出通过 mosi线,数据在时钟上升沿或下降沿时改变,在紧接着的下降沿或上升沿被读取。完成一位数据传输,输入也使用同样原理。因此,至少需要N次时钟信号的改变(上沿和下沿为一次),才能完成N位数据的传输。

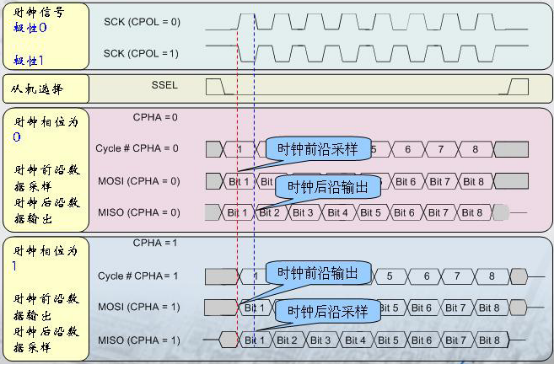

spi通信有四种不同的模式,不同的从设备可能在出厂时就已经配置为某种模式。通信的双方必须是工作在同一模式下,所以我们可以对主设备的spi模式进行配置,通过CPOL(时钟极性)和CPHA(时钟相位)来控制我们主设备的通信模式。
mode0:CPOL=0,CPHA=0;
mode1:CPOL=0,CPHA=1;
mode2:CPOL=1,CPHA=0;
mode3:CPOL=1,CPHA=1;
时钟极性CPOL是用来配置SCLK在空闲时,应该处于的状态;时钟相位CPHA用来配置在第几个边沿进行采样。
CPOL=0,表示在空闲状态时,时钟SCLK为低电平。
CPOL=1,表示在空闲状态时,时钟SCLK为高电平。
CPHA=0,表示数据采样是在第1个边沿。
CPHA=1,表示数据采样是在第2个边沿。
即:
CPOL=0,CPHA=0:此时空闲态时,SCLK处于低电平,数据采样是在第1个边沿,也就是SCLK由低电平到高电平的跳变,所以数据采样是在上升沿,数据发送是在下降沿。
CPOL=0,CPHA=1:此时空闲态时,SCLK处于低电平,数据发送是在第1个边沿,也就是SCLK由低电平到高电平的跳变,所以数据采样是在下降沿,数据发送是在上升沿。
CPOL=1,CPHA=0:此时空闲态时,SCLK处于高电平,数据采集是在第1个边沿,也就是SCLK由高电平到低电平的跳变,所以数据采集是在下降沿,数据发送是在上升沿。
CPOL=1,CPHA=1:此时空闲态时,SCLK处于高电平,数据发送是在第1个边沿,也就是SCLK由高电平到低电平的跳变,所以数据采集是在上升沿,数据发送是在下降沿。
- 硬件简介
FLASH闪存 的英文名称是"Flash Memory",一般简称为"Flash",它属于内存器件的一种,是一种非易失性( Non-Volatile )内存。
在开发板上有一块flash(M25P16),用来保存FPGA的硬件配置信息,也可以用来存储用户的应用程序或数据。
M25P16是一款带有写保护机制和高速SPI总线访问的2M字节串行Flash存储器,该存储器主要特点:2M字节的存储空间,分32个扇区,每个扇区256页,每页256字节;能单个扇区擦除和整片擦除;每扇区擦写次数保证10万次、数据保存期限至少20年。

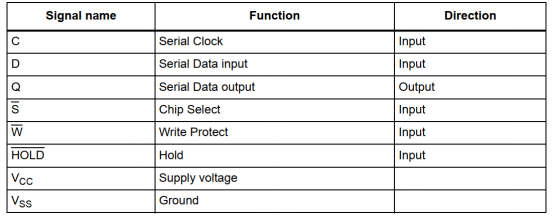

C(serial clock:串行时钟)为D和Q提供了数据输入或者输出的时序。D的数据总是在C的上升沿被采样。Q的数据 在C的下降沿被输出。
(Chip Select:芯片选择端),当输入为低时,该芯片被选中,可以允许进行读写操作。当输入为高时,该芯片被释放,不能够进行操作。
对于H——o——l——d——和W——, 为保持功能和硬件写保护功能,在本设计中不使用此管脚,在硬件设计时,这两个管脚全部被拉高了,即全部失效。
flash采用spi的通信协议,flash当做从机。serial clcok等效于spi中的sclk,chip select等效于spi中的cs,D等效于spi中的mosi,Q等效于spi中的miso。

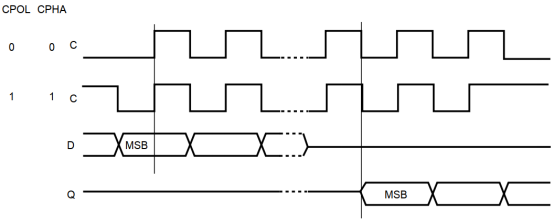

flash可以支持mode0和mode3,这两种模式中,都是在时钟的上升沿采样,在时钟的下降沿发送数据。
flash的每一页都可以被写入,但是写入只能是把1改变为0。擦除可以把0改变为1。所以在正常写入数据之前,都要将flash进行擦除。
flash的命令表如下:
下面介绍几个常用的命令。

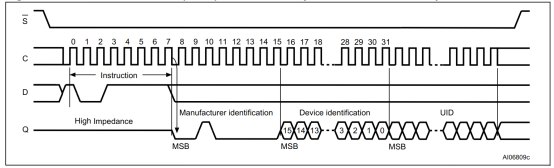

RDID(Read Identification :读ID):发送命令RDID(9F),然后接收第1个字节的memory type(20H),第二个字节的memory capacity(15H)。后续的字节暂不关心。

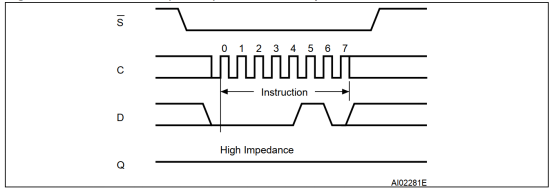

WREN(Write Enable :写使能):在任何写或者擦除的命令之前,都必须首先打开写使能。打开写使能为发送命令WREN(06h)。
RDSR(Read Status Register:读状态寄存器):发送命令RDSR(05h),然后返回一个字节的状态值。

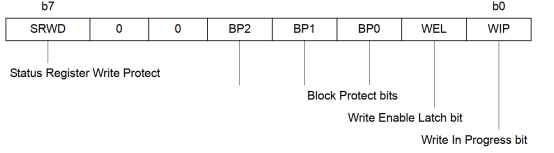

状态寄存器的格式如下:
WIP(Write In Progress bit)表示flash内部是否正在进行内部操作,写和擦除都会导致flash内部进行一段时间的工作,在内部工作期间,外部的命令会被忽略,所以在进行任何命令之前,都需要查看flash内部是否正在工作。WIP为1时,表示flash内部正在工作;WIP为0时,表示flash内部没有在工作。
READ(Read DATA Bytes:读数据):发送命令READ(03H),后续发送3个字节的地址,然后就可以接收数据,内部的地址会不断递增。一个读命令就可以把整个flash全部读完。
PP(Page Program :页编写):发送命令PP(02H),接着发送3个字节的地址,然后发送数据即可。切记所写的数据不能超过本页的地址范围。

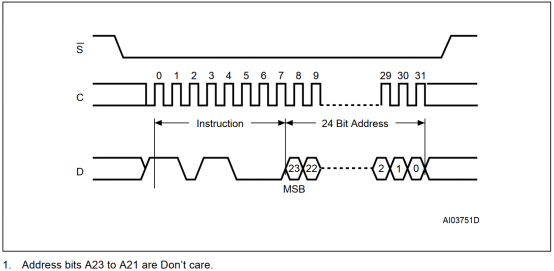

SE(Sector Erase :扇区擦除):发送命令SE(D8H),接着发送3个字节的地址。
BE(Bulk Erase:整片擦除):发送命令BE(C7H)。
关于flash的其他的介绍,可以参考03_芯片手册->FLASH->M25P16.pdf。
- 设计要求
设计flash(M25P16)控制器。
- 设计分析
根据M25P16的数据手册得知,其接口为spi接口,且支持模式0和模式3,本设计中选择模式0。

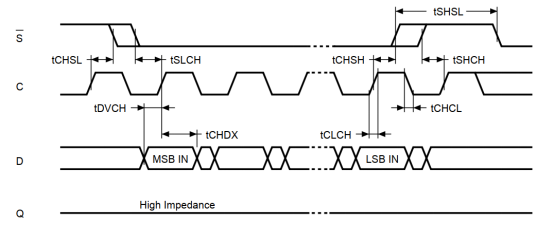

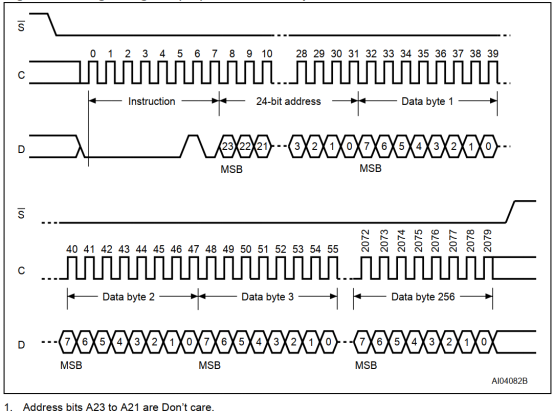

输入时序图如下:

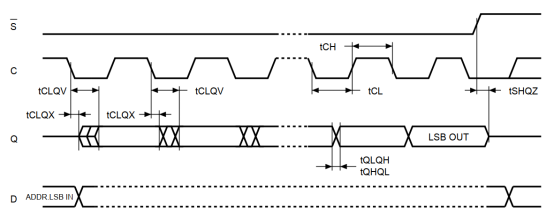

输出时序如下:

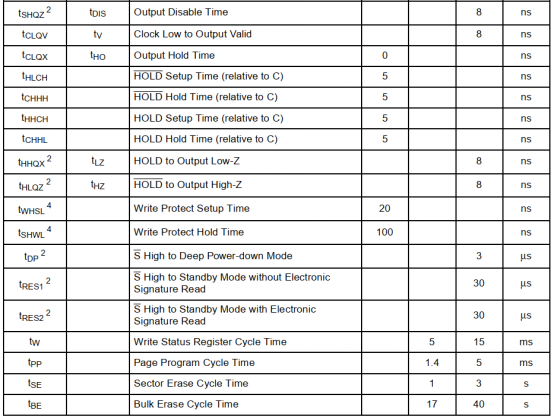

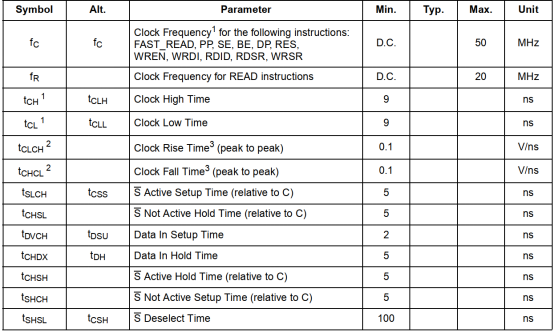

时序图中所对应的符号说明:
根据输入和输出的时序图以及参数表,将SPI的时钟的频率定为10MHz。
在设计中,FPGA作为主机,M25P16作为从机。

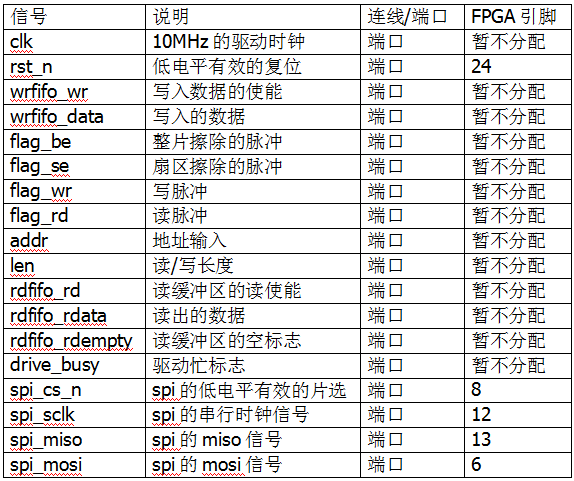

- 架构设计和信号说明
此模块命名为m25p16_drive。

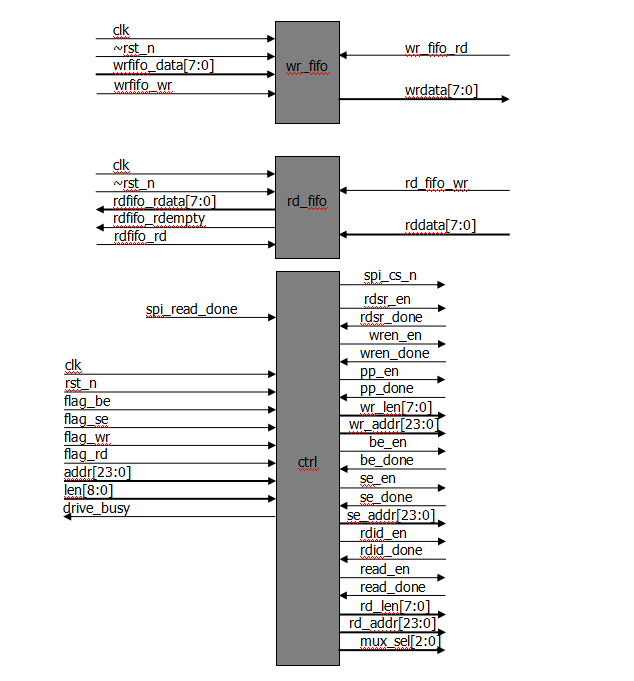

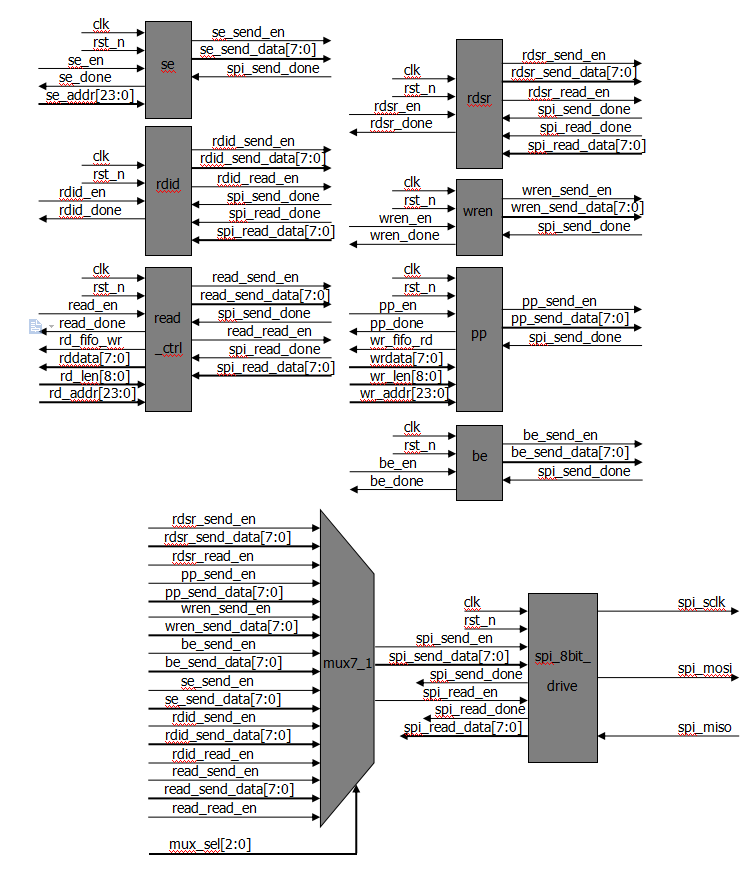

二级模块(分模块)(第一页)
二级模块(分模块)(第二页)
设计中,各个命令单独写出控制器,通过多路选择器选择出对应的命令,然后控制spi_8bit_drive将数据按照spi的协议发送出去。各个命令的脉冲通过ctrl模块进行控制各个命令控制器,写入的数据首先写入到写缓冲区,读出的数据读出后写入到读缓冲区。
暂不分配的端口,在应用时都是由上游模块进行控制,本设计测试时,编写上游模块进行测试。
各个模块的功能,和连接线的功能在各个模块设计中说明。
- spi_8bit_drive设计实现
本模块负责将8bit的并行数据按照spi协议发送出去,以及负责按照spi协议接收数据,将接收的数据(8bit)并行传输给各个模块。
spi_send_en为发送数据使能信号(脉冲信号),spi_send_data为所要发送数据,spi_send_done为发送完成信号(脉冲信号)。
spi_read_en为接收数据使能信号(脉冲信号),spi_read_data为所接收的数据,spi_read_done为接收完成信号(脉冲信号)。
module spi_8bit_drive (input wire clk,input wire rst_n,input wire spi_send_en,input wire [7:0] spi_send_data,output reg spi_send_done,input wire spi_read_en,output reg [7:0] spi_read_data,output reg spi_read_done,output wire spi_sclk,output wire spi_mosi,input wire spi_miso);reg [8:0] send_data_buf;reg [3:0] send_cnt;reg rec_en;reg rec_en_n;reg [3:0] rec_cnt;reg [7:0] rec_data_buf;always @ (negedge clk, negedge rst_n) beginif (rst_n == 1'b0)send_data_buf <= 9'd0;elseif (spi_send_en == 1'b1)send_data_buf <= {spi_send_data, 1'b0};elsesend_data_buf <= send_data_buf;endalways @ (negedge clk, negedge rst_n) beginif (rst_n == 1'b0)send_cnt <= 4'd8;elseif (spi_send_en == 1'b1)send_cnt <= 4'd0;elseif (send_cnt < 4'd8)send_cnt <= send_cnt + 1'b1;elsesend_cnt <= send_cnt;endassign spi_mosi = send_data_buf[8 - send_cnt];assign spi_sclk = (send_cnt < 4'd8 || rec_en_n == 1'b1) ? clk : 1'b0;always @ (negedge clk, negedge rst_n) beginif (rst_n == 1'b0)spi_send_done <= 1'b0;elseif (send_cnt == 4'd7)spi_send_done <= 1'b1;elsespi_send_done <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rec_en <= 1'b0;elseif (spi_read_en == 1'b1)rec_en <= 1'b1;elseif (rec_cnt == 4'd7)rec_en <= 1'b0;elserec_en <= rec_en;endalways @ (negedge clk, negedge rst_n) beginif (rst_n == 1'b0)rec_en_n <= 1'b0;elserec_en_n <= rec_en;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rec_data_buf <= 8'd0;elseif (rec_en == 1'b1)rec_data_buf <= {rec_data_buf[6:0], spi_miso};elserec_data_buf <=rec_data_buf;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rec_cnt <= 4'd0;elseif (rec_en == 1'b1)rec_cnt <= rec_cnt + 1'b1;elserec_cnt <= 4'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)spi_read_done <= 1'b0;elseif (rec_cnt == 4'd8)spi_read_done <= 1'b1;elsespi_read_done <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)spi_read_data <= 8'd0;elseif (rec_cnt == 4'd8)spi_read_data <= rec_data_buf;elsespi_read_data <= spi_read_data;endendmodule
在发送逻辑控制中,全部的信号采用下降沿驱动。利用外部给予的spi_send_en作为启动信号,启动send_cnt。send_cnt在不发送数据时为8,发送数据时,从0到7。
在接收逻辑中,全部的信号采用上升沿驱动。利用外部给予的spi_read_en作为启动信号,启动rec_en,经过移位接收数据。
在spi_sclk输出时,采用组合逻辑。由于设计采用spi的模式0,故而spi_sclk不发送或者接收数据时为0,接收数据时为时钟信号。因为要求为模式0,所以在接收数据时,spi_sclk的输出不能够先有下降沿,即要求spi_sclk的控制信号不能由上升沿信号驱动,所以将rec_en同步到下降沿的rec_en_n。
仿真代码为:
module spi_8bit_drive_tb;reg clk;reg rst_n;reg spi_send_en;reg [7:0] spi_send_data;wire spi_send_done;reg spi_read_en;wire [7:0] spi_read_data;wire spi_read_done;wire spi_sclk;wire spi_mosi;reg spi_miso;spi_8bit_drive spi_8bit_drive_inst();initial clk = 1'b0;always # 50 clk = ~clk;initial beginrst_n = 1'b0;spi_send_en = 1'b0;spi_send_data = 8'd0;spi_read_en = 1'b0;spi_miso = 1'b0;# 201rst_n = 1'b1;# 200# 2;spi_send_en = 1'b1;spi_send_data = {$random} % 256;# 2;spi_send_en = 1'b0;spi_send_data = 8'd0;# 2000# 2;spi_read_en = 1'b1;# 2;spi_read_en = 1'b0;# 200$stop;endalways @ (negedge clk) spi_miso <= {$random} % 2;endmodule
在仿真中,将时钟设置为10MHz。
所有的信号采用上升沿驱动。发送一个8bit的随机数值,接收一个8bit的随机数值。
spi_miso信号为从机下降沿驱动信号。
通过RTL仿真,可以看出发送和接收全部正常。
- mux7_1设计实现
本模块负责将7个命令模块发出的命令(写使能、写数据和读使能)经过选择发送给spi_8bit_drive模块。
module mux7_1 (input wire rdsr_send_en,input wire [7:0] rdsr_send_data,input wire rdsr_read_en,input wire pp_send_en,input wire [7:0] pp_send_data,input wire wren_send_en,input wire [7:0] wren_send_data,input wire be_send_en,input wire [7:0] be_send_data,input wire se_send_en,input wire [7:0] se_send_data,input wire rdid_send_en,input wire [7:0] rdid_send_data,input wire rdid_read_en,input wire read_send_en,input wire [7:0] read_send_data,input wire read_read_en,input wire [2:0] mux_sel,output reg spi_send_en,output reg [7:0] spi_send_data,output reg spi_read_en);always @ * begincase (mux_sel)spi_send_en = rdsr_send_en;spi_send_data = rdsr_send_data;spi_read_en = rdsr_read_en;endspi_send_en = pp_send_en;spi_send_data = pp_send_data;spi_read_en = 1'b0;endspi_send_en = wren_send_en;spi_send_data = wren_send_data;spi_read_en = 1'b0;endspi_send_en = be_send_en;spi_send_data = be_send_data;spi_read_en = 1'b0;endspi_send_en = se_send_en;spi_send_data = se_send_data;spi_read_en = 1'b0;endspi_send_en = rdid_send_en;spi_send_data = rdid_send_data;spi_read_en = rdid_read_en;endspi_send_en = read_send_en;spi_send_data = read_send_data;spi_read_en = read_read_en;enddefault : beginspi_send_en = 1'b0;spi_send_data = 8'd0;spi_read_en = 1'b0;endendcaseendendmodule
在设计中,有的命令模块不需要进行读取(pp和se等等),此时将输出的读使能信号输出为低电平。
- be设计实现
该模块接收到be_en(整片擦除的脉冲信号)信号后,发送对应的使能和数据,等待发送完成脉冲。发送完成后,输出擦除完成的脉冲。
module be (input wire clk,input wire rst_n,input wire be_en,output reg be_done,output reg be_send_en,output wire [7:0] be_send_data,input wire spi_send_done);always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)be_send_en <= 1'b0;elsebe_send_en <= be_en;endassign be_send_data = 8'hc7;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)be_done <= 1'b0;elsebe_done <= spi_send_done;endendmodule
整片擦除的命令为8’hc7。
- wren设计实现
该模块接收到wren_en(打开flash内部的写使能的脉冲信号)信号后,发送对应的使能和数据,等待发送完成脉冲。发送完成后,输出擦除完成的脉冲。
module wren (input wire clk,input wire rst_n,input wire wren_en,output reg wren_done,output reg wren_send_en,output wire [7:0] wren_send_data,input wire spi_send_done);always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wren_send_en <= 1'b0;elsewren_send_en <= wren_en;endassign wren_send_data = 8'h06;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wren_done <= 1'b0;elsewren_done <= spi_send_done;endendmodule
打开flash内部写使能的命令码为8’h06。
- se设计实现
该模块接收到se_en(擦除扇区的写使能的脉冲信号)信号后,发送对应的使能和数据,等待发送完成脉冲。发送完成后,接着发送高八位地址,中间八位地址和低八位地址。全部发送完成后,发送se_done信号。
该模块采用状态机实现。SE_STATE(扇区擦除命令发送)、H_ADDR(高八位地址发送)、M_ADDR(中间八位地址发送)、L_ADDR(低八位地址发送)、SE_DONE(扇区擦除完成)。所有的脉冲信号在未标注的时刻,输出全部为0。
设计代码为:
module se (input wire clk,input wire rst_n,input wire se_en,input wire [23:0] se_addr,output reg se_done,output reg se_send_en,output reg [7:0] se_send_data,input wire spi_send_done);localparam SE_STATE = 5'b00001;localparam H_ADDR = 5'b00010;localparam M_ADDR = 5'b00100;localparam L_ADDR = 5'b01000;localparam SE_DONE = 5'b10000;reg [4:0] c_state;reg [4:0] n_state;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= SE_STATE;elsec_state <= n_state;endalways @ * begincase (c_state)SE_STATE : beginif (se_en == 1'b0)n_state = SE_STATE;elsen_state = H_ADDR;endH_ADDR : beginif (spi_send_done == 1'b0)n_state = H_ADDR;elsen_state = M_ADDR;endM_ADDR : beginif (spi_send_done == 1'b0)n_state = M_ADDR;elsen_state = L_ADDR;endL_ADDR : beginif (spi_send_done == 1'b0)n_state = L_ADDR;elsen_state = SE_DONE;endSE_DONE : beginif (spi_send_done == 1'b0)n_state = SE_DONE;elsen_state = SE_STATE;enddefault : n_state = SE_STATE;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)se_send_en <= 1'b0;elsecase (c_state)SE_STATE : beginif (se_en == 1'b1)se_send_en <= 1'b1;elsese_send_en <= 1'b0;endH_ADDR : beginif (spi_send_done == 1'b1)se_send_en <= 1'b1;elsese_send_en <= 1'b0;endM_ADDR : beginif (spi_send_done == 1'b1)se_send_en <= 1'b1;elsese_send_en <= 1'b0;endL_ADDR : beginif (spi_send_done == 1'b1)se_send_en <= 1'b1;elsese_send_en <= 1'b0;endSE_DONE : beginse_send_en <= 1'b0;enddefault : se_send_en <= 1'b0;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)se_send_data <= 8'd0;elsecase (c_state)SE_STATE : beginif (se_en == 1'b1)se_send_data <= 8'hd8;elsese_send_data <= 8'd0;endH_ADDR : beginif (spi_send_done == 1'b1)se_send_data <= se_addr[23:16];elsese_send_data <= 8'd0;endM_ADDR : beginif (spi_send_done == 1'b1)se_send_data <= se_addr[15:8];elsese_send_data <= 8'd0;endL_ADDR : beginif (spi_send_done == 1'b1)se_send_data <= se_addr[7:0];elsese_send_data <= 8'd0;endSE_DONE : beginse_send_data <= 8'd0;enddefault : se_send_data <= 8'd0;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)se_done <= 1'b0;elseif (c_state == SE_DONE && spi_send_done == 1'b1)se_done <= 1'b1;elsese_done <= 1'b0;endendmodule
在发送过程中,由于是每8bit发送一次,所以在时序上将看到发送时,每8个脉冲一组,中间会有明显的间隔。
- pp设计实现
该模块负责将外部写fifo中的数据写入到flash中。wr_fifo_rd为写fifo的读使能信号,wrdata为从写fifo中读出的数据,wr_len为需要写入flash中数据的长度,wr_addr为写入地址。

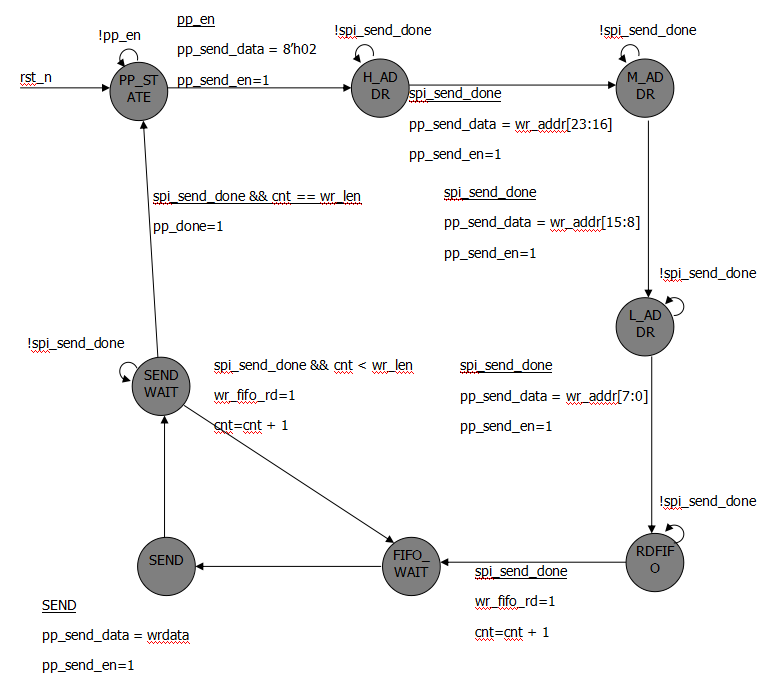

该模块采用状态机实现。PP_STATE(发送pp命令),H_ADDR(发送高八位地址)、M_ADDR(发送中间八位地址),L_ADDR(发送低八位地址)、RDFIFO(读写fifo)、FIFO_WAIT(等待读写fifo的数据输出)、SEND(发送8bit数据)、SEND_WAIT(发送等待,发送完成后判断是否发送完成)。对于所有的脉冲信号,没有赋值的位置,全部赋值为0。
cnt为记录已经发送的数据个数。
设计代码为:
module pp (input wire clk,input wire rst_n,input wire pp_en,output reg pp_done,output reg wr_fifo_rd,input wire [7:0] wrdata,input wire [8:0] wr_len,input wire [23:0] wr_addr,output reg pp_send_en,output reg [7:0] pp_send_data,input wire spi_send_done);localparam PP_STATE = 8'b0000_0001;localparam H_ADDR = 8'b0000_0010;localparam M_ADDR = 8'b0000_0100;localparam L_ADDR = 8'b0000_1000;localparam RDFIFO = 8'b0001_0000;localparam FIFO_WAIT = 8'b0010_0000;localparam SEND = 8'b0100_0000;localparam SEND_WAIT = 8'b1000_0000;reg [7:0] c_state;reg [7:0] n_state;reg [8:0] cnt;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= PP_STATE;elsec_state <= n_state;endalways @ * begincase (c_state)PP_STATE : beginif (pp_en == 1'b0)n_state = PP_STATE;elsen_state = H_ADDR;endH_ADDR : beginif (spi_send_done == 1'b1)n_state = M_ADDR;elsen_state = H_ADDR;endM_ADDR : beginif (spi_send_done == 1'b1)n_state = L_ADDR;elsen_state = M_ADDR;endL_ADDR : beginif (spi_send_done == 1'b1)n_state = RDFIFO;elsen_state = L_ADDR;endRDFIFO : beginif (spi_send_done == 1'b1)n_state = FIFO_WAIT;elsen_state = RDFIFO;endFIFO_WAIT : beginn_state = SEND;endSEND : beginn_state = SEND_WAIT;endSEND_WAIT : beginif (spi_send_done == 1'b1)if (cnt == wr_len)n_state = PP_STATE;elsen_state = FIFO_WAIT;elsen_state = SEND_WAIT;enddefault : n_state = PP_STATE;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)pp_send_en <= 1'b0;elsecase (c_state)PP_STATE : beginif (pp_en == 1'b1)pp_send_en <= 1'b1;elsepp_send_en <= 1'b0;endH_ADDR : beginif (spi_send_done == 1'b1)pp_send_en <= 1'b1;elsepp_send_en <= 1'b0;endM_ADDR : beginif (spi_send_done == 1'b1)pp_send_en <= 1'b1;elsepp_send_en <= 1'b0;endL_ADDR : beginif (spi_send_done == 1'b1)pp_send_en <= 1'b1;elsepp_send_en <= 1'b0;endSEND : beginpp_send_en <= 1'b1;enddefault : pp_send_en <= 1'b0;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)pp_send_data <= 8'd0;elsecase (c_state)PP_STATE : beginif (pp_en == 1'b1)pp_send_data <= 8'h02;elsepp_send_data <= 8'd0;endH_ADDR : beginif (spi_send_done == 1'b1)pp_send_data <= wr_addr[23:16];elsepp_send_data <= 8'd0;endM_ADDR : beginif (spi_send_done == 1'b1)pp_send_data <= wr_addr[15:8];elsepp_send_data <= 8'd0;endL_ADDR : beginif (spi_send_done == 1'b1)pp_send_data <= wr_addr[7:0];elsepp_send_data <= 8'd0;endSEND : beginpp_send_data <= wrdata;enddefault : pp_send_data <= 8'd0;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)pp_done <= 1'b0;elseif (c_state == SEND_WAIT && spi_send_done == 1'b1 && cnt == wr_len)pp_done <= 1'b1;elsepp_done <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)cnt <= 9'd0;elseif ((c_state == RDFIFO && spi_send_done == 1'b1) || (c_state == SEND_WAIT && spi_send_done == 1'b1 && cnt < wr_len))cnt <= cnt + 1'b1;elseif (c_state == PP_STATE)cnt <= 9'd0;elsecnt <= cnt;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wr_fifo_rd <= 1'b1;elseif ((c_state == RDFIFO && spi_send_done == 1'b1) || (c_state == SEND_WAIT && spi_send_done == 1'b1 && cnt < wr_len))wr_fifo_rd <= 1'b1;elsewr_fifo_rd <= 1'b0;endendmodule
- rdsr设计实现
本模块的功能为读取m25p16的状态寄存器,主要检测状态寄存器的最低位(WIP)。
WIP(write in progress :正在进行写进程),该bie位表示了flash内部是否在进行写进程。如果处于写进程时,flash忽略外部所有的命令,所以建议在执行任何命令前,首先进行检测该位。1表示正在写进程中,0表示不处于写进程。
如果检测到正在写进程中,进行延迟1ms,然后再次读取该位状态。直到写进程结束。

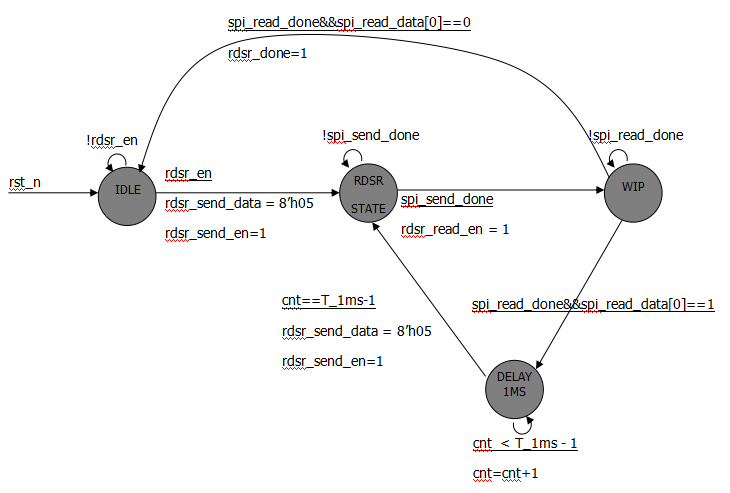

本模块采用状态机设计实现。ILDE(发送读状态寄存器命令)、RDSRSTATE(发送读使能)、WIP(判断wip位)、 DELAY1ms(延迟1ms)。cnt为延迟1ms的计数器。
设计代码为:
module rdsr (input wire clk,input wire rst_n,input wire rdsr_en,output reg rdsr_done,output reg rdsr_send_en,output reg [7:0] rdsr_send_data,input wire spi_send_done,output reg rdsr_read_en,input wire [7:0] spi_read_data,input wire spi_read_done);parameter T_1ms = 50_000;localparam IDLE = 4'b0001;localparam RDSRSTATE = 4'b0010;localparam WIP = 4'b0100;localparam DELAY1ms = 4'b1000;reg [3:0] c_state;reg [3:0] n_state;reg [15:0] cnt;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= IDLE;elsec_state <= n_state;endalways @ * begincase (c_state)IDLE : beginif (rdsr_en == 1'b0)n_state = IDLE;elsen_state = RDSRSTATE;endRDSRSTATE : beginif (spi_send_done == 1'b1)n_state = WIP;elsen_state = RDSRSTATE;endWIP : beginif (spi_read_done == 1'b0)n_state = WIP;elseif (spi_read_data[0] == 1'b0)n_state = IDLE;elsen_state = DELAY1ms;endDELAY1ms : beginif (cnt < T_1ms - 1'b1)n_state = DELAY1ms;elsen_state = RDSRSTATE;enddefault : n_state = IDLE;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)cnt <= 16'd0;elseif (c_state == DELAY1ms && cnt < T_1ms - 1'b1)cnt <= cnt + 1'b1;elsecnt <= 16'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdsr_done <= 1'b0;elseif (c_state == WIP && spi_read_done == 1'b1 && spi_read_data[0] == 1'b0)rdsr_done <= 1'b1;elserdsr_done <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdsr_send_data <= 8'd0;elseif ((c_state == IDLE && rdsr_en == 1'b1) || (c_state == DELAY1ms && cnt == T_1ms - 1'b1))rdsr_send_data <= 8'h05;elserdsr_send_data <= 8'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdsr_send_en <= 1'b0;elseif ((c_state == IDLE && rdsr_en == 1'b1) || (c_state == DELAY1ms && cnt == T_1ms - 1'b1))rdsr_send_en <= 1'b1;elserdsr_send_en <= 1'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdsr_read_en <= 1'b0;elseif (c_state == RDSRSTATE && spi_send_done == 1'b1)rdsr_read_en <= 1'b1;elserdsr_read_en <= 1'b0;endendmodule
- rdid设计实现
该模块负责读取flash的ID(2015),验证ID的正确性。
该模块采用状态机的方式实现。IDLE(等待读取ID的命令)、IDSTATE1(读取高八位ID)、IDSTATE2(读取中间八位ID)、IDSTATE3(读取低八位ID)、ID_CHECK(检测ID的正确性)。

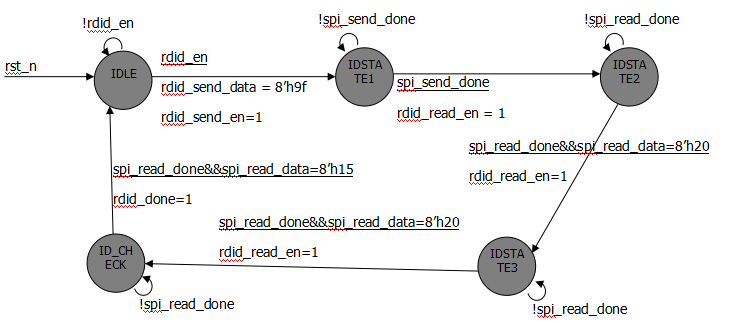

状态转移图如下:
设计代码为:
module rdid (input wire clk,input wire rst_n,input wire rdid_en,output reg rdid_done,output reg rdid_send_en,output reg [7:0] rdid_send_data,input wire spi_send_done,output reg rdid_read_en,input wire spi_read_done,input wire [7:0] spi_read_data);localparam IDLE = 5'b00001;localparam IDSTATE1 = 5'b00010;localparam IDSTATE2 = 5'b00100;localparam IDSTATE3 = 5'b01000;localparam ID_CHECK = 5'b10000;reg [4:0] c_state;reg [4:0] n_state;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= IDLE;elsec_state <= n_state;endalways @ * begincase (c_state)IDLE : beginif (rdid_en == 1'b1)n_state = IDSTATE1;elsen_state = IDLE;endIDSTATE1 : beginif (spi_send_done == 1'b1)n_state = IDSTATE2;elsen_state = IDSTATE1;endIDSTATE2 : beginif (spi_read_done == 1'b1 && spi_read_data == 8'h20)n_state = IDSTATE3;elsen_state = IDSTATE2;endIDSTATE3 : beginif (spi_read_done == 1'b1 && spi_read_data == 8'h20)n_state = ID_CHECK;elsen_state = IDSTATE3;endID_CHECK : beginif (spi_read_done == 1'b1 && spi_read_data == 8'h15)n_state = IDLE;elsen_state = ID_CHECK;enddefault : n_state = IDLE;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdid_send_data <= 8'd0;elseif (c_state == IDLE && rdid_en == 1'b1)rdid_send_data <= 8'h9f;elserdid_send_data <= 8'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdid_send_en <= 1'b0;elseif (c_state == IDLE && rdid_en == 1'b1)rdid_send_en <= 1'b1;elserdid_send_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdid_read_en <= 1'b0;elseif ((c_state == IDSTATE1 && spi_send_done == 1'b1) || (c_state == IDSTATE2 && spi_read_done == 1'b1 && spi_read_data == 8'h20) || (c_state == IDSTATE3 && spi_read_done == 1'b1 && spi_read_data == 8'h20))rdid_read_en <= 1'b1;elserdid_read_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdid_done <= 1'b0;elseif (c_state == ID_CHECK && spi_read_done == 1'b1 && spi_read_data == 8'h15)rdid_done <= 1'b1;elserdid_done <= 1'b0;endendmodule
- read_ctrl设计实现
该模块负责将flash的数据读出,写入到输出缓存中。
该模块采用状态机实现。RD_STATE(等待读命令)、H_ADDR(发送高八位地址)、M_ADDR(发送中间八位地址)、L_ADDR(发送低八位地址)、RDDATA(读取数据)、WRFIFO(将读出的数据写入到FIFO中)、CHECK_LEN(判断读取的长度)。

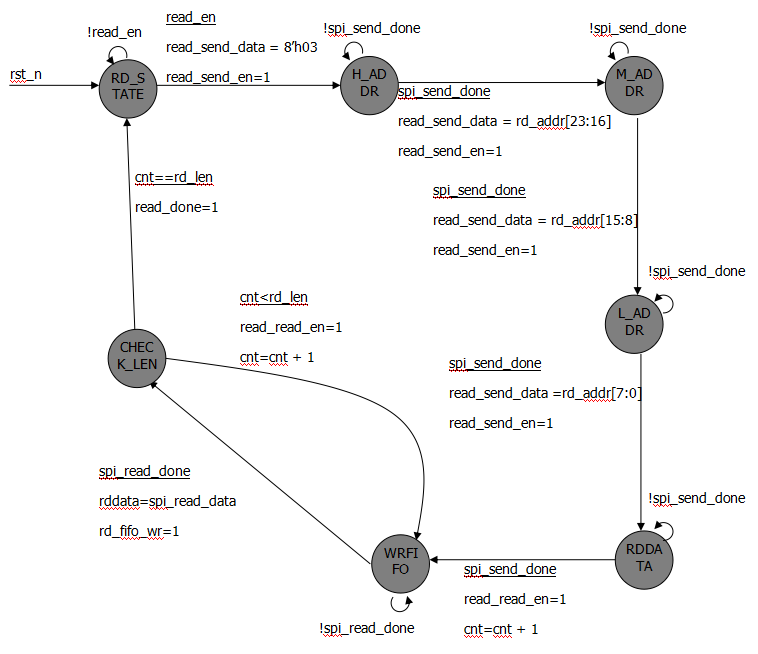

状态转移图如下:
设计代码为:
module read_ctrl (input wire clk,input wire rst_n,input wire read_en,input wire [23:0] rd_addr,input wire [8:0] rd_len,output reg [7:0] rddata,output reg rd_fifo_wr,output reg read_done,output reg read_send_en,output reg [7:0] read_send_data,input wire spi_send_done,output reg read_read_en,input wire spi_read_done,input wire [7:0] spi_read_data);localparam RD_STATE = 7'b000_0001;localparam H_ADDR = 7'b000_0010;localparam M_ADDR = 7'b000_0100;localparam L_ADDR = 7'b000_1000;localparam RDDATA = 7'b001_0000;localparam WRFIFO = 7'b010_0000;localparam CHECK_LEN = 7'b100_0000;reg [6:0] c_state;reg [6:0] n_state;reg [8:0] cnt;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= RD_STATE;elsec_state <= n_state;endalways @ * begincase (c_state)RD_STATE : beginif (read_en == 1'b1)n_state = H_ADDR;elsen_state = RD_STATE;endH_ADDR : beginif (spi_send_done == 1'b1)n_state = M_ADDR;elsen_state = H_ADDR;endM_ADDR : beginif (spi_send_done == 1'b1)n_state = L_ADDR;elsen_state = M_ADDR;endL_ADDR : beginif (spi_send_done == 1'b1)n_state = RDDATA;elsen_state = L_ADDR;endRDDATA : beginif (spi_send_done == 1'b1)n_state = WRFIFO;elsen_state = RDDATA;endWRFIFO : beginif (spi_read_done == 1'b1)n_state = CHECK_LEN;elsen_state = WRFIFO;endCHECK_LEN : beginif (cnt == rd_len)n_state = RD_STATE;elsen_state = WRFIFO;enddefault : n_state = RD_STATE;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)cnt <= 9'd0;elseif ((c_state == RDDATA && spi_send_done == 1'b1) || (c_state == CHECK_LEN && cnt < rd_len))cnt <= cnt + 1'b1;elseif (c_state == RD_STATE)cnt <= 9'd0;elsecnt <= cnt;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)read_read_en <= 1'b0;elseif ((c_state == RDDATA && spi_send_done == 1'b1) || (c_state == CHECK_LEN && cnt < rd_len))read_read_en <= 1'b1;elseread_read_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)read_done <= 1'b0;elseif (c_state == CHECK_LEN && cnt == rd_len)read_done <= 1'b1;elseread_done <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rd_fifo_wr <= 1'b0;elseif (c_state == WRFIFO && spi_read_done == 1'b1)rd_fifo_wr <= 1'b1;elserd_fifo_wr <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rddata <= 8'd0;elseif (c_state == WRFIFO && spi_read_done == 1'b1)rddata <= spi_read_data;elserddata <= 8'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)read_send_en <= 1'b0;elsecase (c_state)RD_STATE : beginif (read_en == 1'b1)read_send_en <= 1'b1;elseread_send_en <= 1'b0;endH_ADDR : beginif (spi_send_done == 1'b1)read_send_en <= 1'b1;elseread_send_en <= 1'b0;endM_ADDR : beginif (spi_send_done == 1'b1)read_send_en <= 1'b1;elseread_send_en <= 1'b0;endL_ADDR : beginif (spi_send_done == 1'b1)read_send_en <= 1'b1;elseread_send_en <= 1'b0;enddefault : read_send_en <= 1'b0;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)read_send_data <= 8'd0;elsecase (c_state)RD_STATE : beginif (read_en == 1'b1)read_send_data <= 8'h03;elseread_send_data <= 8'd0;endH_ADDR : beginif (spi_send_done == 1'b1)read_send_data <= rd_addr[23:16];elseread_send_data <= 8'd0;endM_ADDR : beginif (spi_send_done == 1'b1)read_send_data <= rd_addr[15:8];elseread_send_data <= 8'd0;endL_ADDR : beginif (spi_send_done == 1'b1)read_send_data <= rd_addr[7:0];elseread_send_data <= 8'd0;enddefault : read_send_data <= 8'd0;endcaseendendmodule
- wr_fifo和rd_fifo调用
两个fifo的宽度设置为8,深度设置为256,同步fifo,带有复位。
- ctrl设计实现
该模块根据外部的命令,按照m25p16的执行规则,进行控制各个模块的执行。
该模块采用状态机实现。INIT_RDSR(读WIP),INIT_RDID(读ID),INIT_ID(判断ID),WIP(读WIP),WIP_DONE(等待WIP),IDLE(空闲状态),**STATE(执行对应的命令),**WREN(打开flash的写使能)。在进行任何命令前,都检查wip。

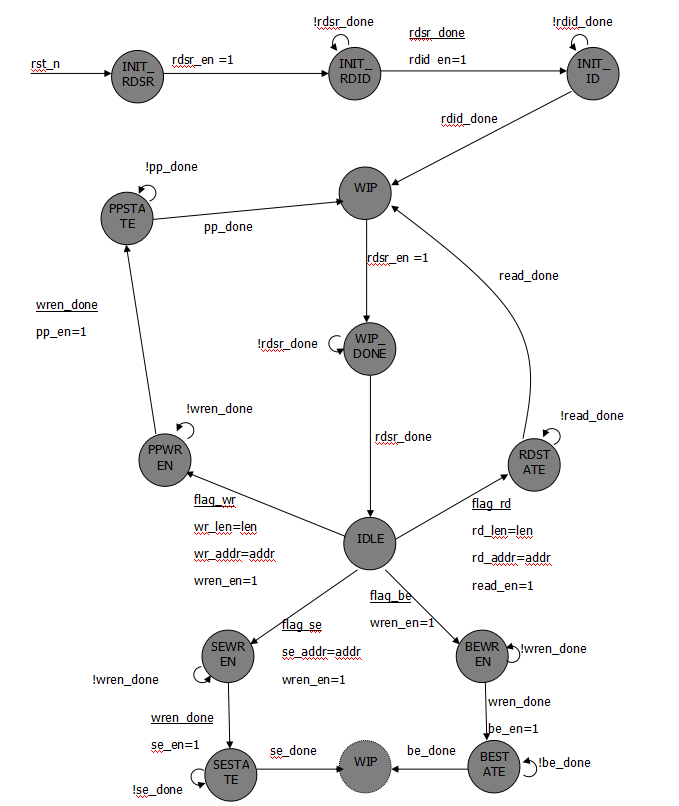

状态转移图如下:
在不同的状态,mux_sel选择对应的命令通过。
drive_busy只有在IDLE状态才是低电平。
spi_cs_n信号, DLE状态为高电平、WIP_DONE(INIT_RDID)中spi_read_done信号为高时 (保证能够多次读取状态寄存器)、在其他状态发生切换时,spi_cs_n 为高电平,否则为低电平。
设计代码为:
module ctrl (input wire clk,input wire rst_n,input wire flag_be,input wire flag_se,input wire flag_wr,input wire flag_rd,input wire [23:0] addr,input wire [8:0] len,output wire drive_busy,output reg spi_cs_n,input wire spi_read_done,output reg rdsr_en,input wire rdsr_done,output reg wren_en,input wire wren_done,output reg pp_en,output reg [23:0] wr_addr,output reg [8:0] wr_len,input wire pp_done,output reg be_en,input wire be_done,output reg se_en,output reg [23:0] se_addr,input wire se_done,output reg rdid_en,input wire rdid_done,output reg read_en,output reg [23:0] rd_addr,output reg [8:0] rd_len,input wire read_done,output reg [2:0] mux_sel);localparam INIT_RDSR = 13'b0000_0000_00001;localparam INIT_RDID = 13'b0000_0000_00010;localparam INIT_ID = 13'b0000_0000_00100;localparam WIP = 13'b0000_0000_01000;localparam WIP_DONE = 13'b0000_0000_10000;localparam IDLE = 13'b0000_0001_00000;localparam RDSTATE = 13'b0000_0010_00000;localparam PPWREN = 13'b0000_0100_00000;localparam PPSTATE = 13'b0000_1000_00000;localparam SEWREN = 13'b0001_0000_00000;localparam SESTATE = 13'b0010_0000_00000;localparam BEWREN = 13'b0100_0000_00000;localparam BESTATE = 13'b1000_0000_00000;reg [12:0] c_state;reg [12:0] n_state;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= INIT_RDSR;elsec_state <= n_state;endalways @ * begincase (c_state)INIT_RDSR : beginn_state = INIT_RDID;endINIT_RDID : beginif (rdsr_done == 1'b1)n_state = INIT_ID;elsen_state = INIT_RDID;endINIT_ID : beginif (rdid_done == 1'b1)n_state = WIP;elsen_state = INIT_ID;endWIP : beginn_state = WIP_DONE;endWIP_DONE : beginif (rdsr_done == 1'b1)n_state = IDLE;elsen_state = WIP_DONE;endIDLE : beginif (flag_wr == 1'b1)n_state = PPWREN;elseif (flag_rd == 1'b1)n_state = RDSTATE;elseif (flag_be == 1'b1)n_state = BEWREN;elseif (flag_se == 1'b1)n_state = SEWREN;elsen_state = IDLE;endRDSTATE : beginif (read_done == 1'b1)n_state = WIP;elsen_state = RDSTATE;endPPWREN : beginif (wren_done == 1'b1)n_state = PPSTATE;elsen_state = PPWREN;endPPSTATE : beginif (pp_done == 1'b1)n_state = WIP;elsen_state = PPSTATE;endSEWREN : beginif (wren_done == 1'b1)n_state = SESTATE;elsen_state = SEWREN;endSESTATE : beginif (se_done == 1'b1)n_state = WIP;elsen_state = SESTATE;endBEWREN : beginif (wren_done == 1'b1)n_state = BESTATE;elsen_state = BEWREN;endBESTATE : beginif (be_done == 1'b1)n_state = WIP;elsen_state = BESTATE;enddefault : n_state = INIT_RDSR;endcaseendassign drive_busy = (c_state != IDLE || flag_be == 1'b1 || flag_rd == 1'b1 || flag_se == 1'b1 || flag_wr == 1'b1);always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)spi_cs_n <= 1'b1;elsecase (c_state)INIT_RDSR : spi_cs_n <= 1'b1;INIT_RDID : if (spi_read_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;INIT_ID : if (rdid_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;WIP : spi_cs_n <= 1'b1;WIP_DONE : if (spi_read_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;IDLE : spi_cs_n <= 1'b1;RDSTATE : if (read_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;PPWREN : if (wren_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;PPSTATE : if (pp_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;SEWREN : if (wren_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;SESTATE : if (se_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;BEWREN : if (wren_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;BESTATE : if (be_done == 1'b1)spi_cs_n <= 1'b1;elsespi_cs_n <= 1'b0;default : spi_cs_n <= 1'b1;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdsr_en <= 1'b0;elseif (c_state == INIT_RDSR || c_state == WIP)rdsr_en <= 1'b1;elserdsr_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wren_en <= 1'b0;elseif (c_state == IDLE && (flag_be == 1'b1 || flag_se == 1'b1 || flag_wr == 1'b1))wren_en <= 1'b1;elsewren_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)pp_en <= 1'b0;elseif (c_state == PPWREN && wren_done == 1'b1)pp_en <= 1'b1;elsepp_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wr_len <= 9'd0;elseif (c_state == IDLE && flag_wr == 1'b1)wr_len <= len;elsewr_len <= wr_len;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wr_addr <= 24'd0;elseif (c_state == IDLE && flag_wr == 1'b1)wr_addr <= addr;elsewr_addr <= wr_addr;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)be_en <= 1'b0;elseif (c_state == BEWREN && wren_done == 1'b1)be_en <= 1'b1;elsebe_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)se_en <= 1'b0;elseif (c_state == SEWREN && wren_done == 1'b1)se_en <= 1'b1;elsese_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)se_addr <= 24'd0;elseif (c_state == IDLE && flag_se == 1'b1)se_addr <= addr;elsese_addr <= se_addr;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdid_en <= 1'b0;elseif (c_state == INIT_RDID && rdsr_done == 1'b1)rdid_en <= 1'b1;elserdid_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rd_len <= 9'd0;elseif (c_state == IDLE && flag_rd == 1'b1)rd_len <= len;elserd_len <= rd_len;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rd_addr <= 24'd0;elseif (c_state == IDLE && flag_rd == 1'b1)rd_addr <= addr;elserd_addr <= rd_addr;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)read_en <= 1'b0;elseif (c_state == IDLE && flag_rd == 1'b1)read_en <= 1'b1;elseread_en <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)mux_sel <= 3'd0;elsecase (c_state)INIT_RDSR : mux_sel <= 3'd0;INIT_RDID : mux_sel <= 3'd0;INIT_ID : mux_sel <= 3'd5;WIP : mux_sel <= 3'd0;WIP_DONE : mux_sel <= 3'd0;IDLE : mux_sel <= 3'd0;RDSTATE : mux_sel <= 3'd6;PPWREN : mux_sel <= 3'd2;PPSTATE : mux_sel <= 3'd1;SEWREN : mux_sel <= 3'd2;SESTATE : mux_sel <= 3'd4;BEWREN : mux_sel <= 3'd2;BESTATE : mux_sel <= 3'd3;default : mux_sel <= 3'd0;endcaseendendmodule
- m25p16_drive设计实现
本模块负责连接所有二级模块,实现所有的功能。
module m25p16_drive (input wire clk,input wire rst_n,input wire wrfifo_wr,input wire [7:0] wrfifo_data,input wire flag_be,input wire flag_se,input wire flag_wr,input wire flag_rd,input wire [23:0] addr,input wire [8:0] len,input wire rdfifo_rd,output wire [7:0] rdfifo_rdata,output wire rdfifo_rdempty,output wire drive_busy,output wire spi_cs_n,output wire spi_sclk,output wire spi_mosi,input wire spi_miso);wire spi_send_en;wire [7:0] spi_send_data;wire spi_send_done;wire spi_read_en;wire [7:0] spi_read_data;wire spi_read_done;wire rdsr_send_en;wire [7:0] rdsr_send_data;wire rdsr_read_en;wire pp_send_en;wire [7:0] pp_send_data;wire wren_send_en;wire [7:0] wren_send_data;wire be_send_en;wire [7:0] be_send_data;wire se_send_en;wire [7:0] se_send_data;wire rdid_send_en;wire [7:0] rdid_send_data;wire rdid_read_en;wire read_send_en;wire [7:0] read_send_data;wire read_read_en;wire [2:0] mux_sel;wire be_en;wire be_done;wire wren_en;wire wren_done;wire se_en;wire [23:0] se_addr;wire se_done;wire pp_en;wire pp_done;wire wr_fifo_rd;wire [7:0] wrdata;wire [8:0] wr_len;wire [23:0] wr_addr;wire rdsr_en;wire rdsr_done;wire rdid_en;wire rdid_done;wire read_en;wire [23:0] rd_addr;wire [8:0] rd_len;wire [7:0] rddata;wire rd_fifo_wr;wire read_done;ctrl ctrl_inst(.clk (clk),.rst_n (rst_n),.flag_be (flag_be),.flag_se (flag_se),.flag_wr (flag_wr),.flag_rd (flag_rd),.addr (addr),.len (len),.drive_busy (drive_busy),.spi_cs_n (spi_cs_n),.spi_read_done (spi_read_done),.rdsr_en (rdsr_en),.rdsr_done (rdsr_done),.wren_en (wren_en),.wren_done (wren_done),.pp_en (pp_en),.wr_addr (wr_addr),.wr_len (wr_len),.pp_done (pp_done),.be_en (be_en),.be_done (be_done),.se_en (se_en),.se_addr (se_addr),.se_done (se_done),.rdid_en (rdid_en),.rdid_done (rdid_done),.read_en (read_en),.rd_addr (rd_addr),.rd_len (rd_len),.read_done (read_done),.mux_sel (mux_sel));rd_fifo rd_fifo_inst (.aclr ( ~rst_n ),.clock ( clk ),.data ( rddata ),.rdreq ( rdfifo_rd ),.wrreq ( rd_fifo_wr ),.empty ( rdfifo_rdempty ),.q ( rdfifo_rdata ));wr_fifo wr_fifo_inst (.aclr ( ~rst_n ),.clock ( clk ),.data ( wrfifo_data ),.rdreq ( wr_fifo_rd ),.wrreq ( wrfifo_wr ),.q ( wrdata ));read_ctrl read_ctrl_inst(.clk (clk),.rst_n (rst_n),.read_en (read_en),.rd_addr (rd_addr),.rd_len (rd_len),.rddata (rddata),.rd_fifo_wr (rd_fifo_wr),.read_done (read_done),.read_send_en (read_send_en),.read_send_data (read_send_data),.spi_send_done (spi_send_done),.read_read_en (read_read_en),.spi_read_done (spi_read_done),.spi_read_data (spi_read_data));rdid rdid_inst(.clk (clk),.rst_n (rst_n),.rdid_en (rdid_en),.rdid_done (rdid_done),.rdid_send_en (rdid_send_en),.rdid_send_data (rdid_send_data),.spi_send_done (spi_send_done),.rdid_read_en (rdid_read_en),.spi_read_done (spi_read_done),.spi_read_data (spi_read_data));rdsr rdsr_inst(.clk (clk),.rst_n (rst_n),.rdsr_en (rdsr_en),.rdsr_done (rdsr_done),.rdsr_send_en (rdsr_send_en),.rdsr_send_data (rdsr_send_data),.spi_send_done (spi_send_done),.rdsr_read_en (rdsr_read_en),.spi_read_data (spi_read_data),.spi_read_done (spi_read_done));pp pp_inst(.clk (clk),.rst_n (rst_n),.pp_en (pp_en),.pp_done (pp_done),.wr_fifo_rd (wr_fifo_rd),.wrdata (wrdata),.wr_len (wr_len),.wr_addr (wr_addr),.pp_send_en (pp_send_en),.pp_send_data (pp_send_data),.spi_send_done (spi_send_done));se se_inst(.clk (clk),.rst_n (rst_n),.se_en (se_en),.se_addr (se_addr),.se_done (se_done),.se_send_en (se_send_en),.se_send_data (se_send_data),.spi_send_done (spi_send_done));wren wren_inst(.clk (clk),.rst_n (rst_n),.wren_en (wren_en),.wren_done (wren_done),.wren_send_en (wren_send_en),.wren_send_data (wren_send_data),.spi_send_done (spi_send_done));be be_inst(.clk (clk),.rst_n (rst_n),.be_en (be_en),.be_done (be_done),.be_send_en (be_send_en),.be_send_data (be_send_data),.spi_send_done (spi_send_done));mux7_1 mux7_1_inst(.rdsr_send_en (rdsr_send_en),.rdsr_send_data (rdsr_send_data),.rdsr_read_en (rdsr_read_en),.pp_send_en (pp_send_en),.pp_send_data (pp_send_data),.wren_send_en (wren_send_en),.wren_send_data (wren_send_data),.be_send_en (be_send_en),.be_send_data (be_send_data),.se_send_en (se_send_en),.se_send_data (se_send_data),.rdid_send_en (rdid_send_en),.rdid_send_data (rdid_send_data),.rdid_read_en (rdid_read_en),.read_send_en (read_send_en),.read_send_data (read_send_data),.read_read_en (read_read_en),.mux_sel (mux_sel),.spi_send_en (spi_send_en),.spi_send_data (spi_send_data),.spi_read_en (spi_read_en));spi_8bit_drive spi_8bit_drive_inst(.clk (clk),.rst_n (rst_n),.spi_send_en (spi_send_en),.spi_send_data (spi_send_data),.spi_send_done (spi_send_done),.spi_read_en (spi_read_en),.spi_read_data (spi_read_data),.spi_read_done (spi_read_done),.spi_sclk (spi_sclk),.spi_mosi (spi_mosi),.spi_miso (spi_miso));endmodule
- RTL仿真
本次设计涉及到读取flash的id以及状态寄存器,所以在仿真时需要加入仿真模型。仿真模型放在msim的m25p16_sim_module中。m25p16为仿真模型的顶层文件。
由于读写和擦除的时间较长,RTL仿真中,将只仿真RDSR和RDID,其他的功能测试在板级测试时进行。
仿真代码如下:
module m25p16_drive_tb;reg clk;reg rst_n;wire drive_busy;wire spi_cs_n;wire spi_sclk;wire spi_mosi;wire spi_miso;m25p16_drive m25p16_drive_inst();m25p16 m25p16_inst();initial clk = 1'b0;always # 50 clk = ~clk;initial beginrst_n = 1'b0;# 201rst_n = 1'b1;# 2000$stop;endendmodule
在设置testbench时,注意将所有文件全部添加到文件中。

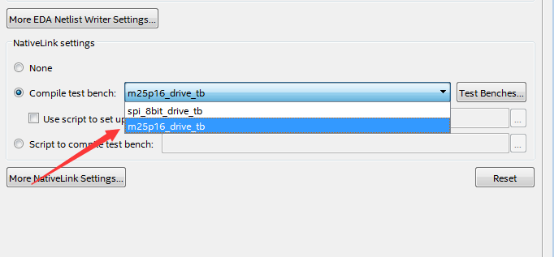

选择testbench时,注意选中设置的m25p16_drive_tb。

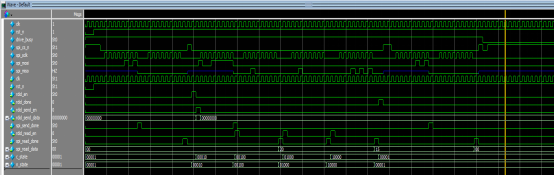

利用modelsim仿真,可以得出如下RTL仿真波形。
读到ID,以及检测WIP都是正确的。
- 板级测试
由于m25p16的时序原因,整个设计工作在10MHz(利用PLL产生)。
在进行测试控制时,对最后一个扇区进行擦除;对最后一个扇区的第一页进行写入数据100个(1至100);对最后一个扇区的第一个进行读取,验证数据是否为1至100。
测试的控制模块命名为test_ctrl。

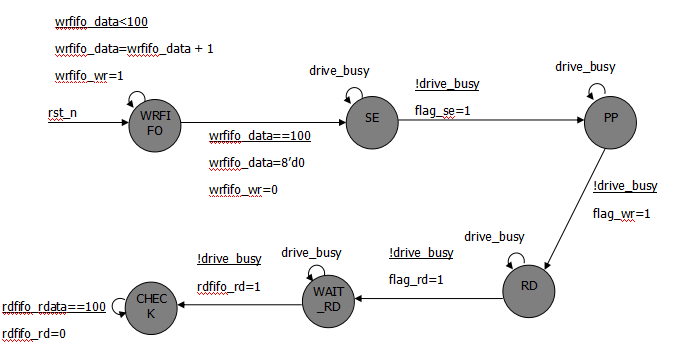

此模块采用状态机实现。WRFIFO(将1至100写入wrfifo中)、SE(扇区擦除)、PP(写入flash)、RD(读出flash)、WAIT_RD(等待读取)、CHECK( 检测读出的数据的正确性)。
设计代码为:
module test_ctrl (input wire clk,input wire rst_n,output reg wrfifo_wr,output reg [7:0] wrfifo_data,output reg flag_se,output reg flag_wr,output reg flag_rd,input wire drive_busy,output reg rdfifo_rd,input wire [7:0] rdfifo_rdata);localparam WRFIFO = 6'b000_001;localparam SE = 6'b000_010;localparam PP = 6'b000_100;localparam RD = 6'b001_000;localparam WAIT_RD = 6'b010_000;localparam CHECK = 6'b100_000;reg [5:0] c_state;reg [5:0] n_state;always @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)c_state <= WRFIFO;elsec_state <= n_state;endalways @ * begincase (c_state)WRFIFO : beginif (wrfifo_data == 8'd100)n_state = SE;elsen_state = WRFIFO;endSE : beginif (drive_busy == 1'b0)n_state = PP;elsen_state = SE;endPP : beginif (drive_busy == 1'b0)n_state = RD;elsen_state = PP;endRD : beginif (drive_busy == 1'b0)n_state = WAIT_RD;elsen_state = RD;endWAIT_RD : beginif (drive_busy == 1'b0)n_state = CHECK;elsen_state = WAIT_RD;endCHECK : beginn_state = CHECK;enddefault : n_state = WRFIFO;endcaseendalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wrfifo_data <= 8'd0;elseif (c_state == WRFIFO && wrfifo_data < 8'd100)wrfifo_data <= wrfifo_data + 1'b1;elsewrfifo_data <= 8'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)wrfifo_wr <= 1'd0;elseif (c_state == WRFIFO && wrfifo_data < 8'd100)wrfifo_wr <= 1'd1;elsewrfifo_wr <= 1'd0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)flag_se <= 1'b0;elseif (c_state == SE && drive_busy == 1'b0)flag_se <= 1'b1;elseflag_se <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)flag_wr <= 1'b0;elseif (c_state == PP && drive_busy == 1'b0)flag_wr <= 1'b1;elseflag_wr <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)flag_rd <= 1'b0;elseif (c_state == RD && drive_busy == 1'b0)flag_rd <= 1'b1;elseflag_rd <= 1'b0;endalways @ (posedge clk, negedge rst_n) beginif (rst_n == 1'b0)rdfifo_rd <= 1'b0;elseif (c_state == WAIT_RD && drive_busy == 1'b0)rdfifo_rd <= 1'b1;elseif (c_state == CHECK && rdfifo_rdata == 8'd99)rdfifo_rd <= 1'b0;elserdfifo_rd <= rdfifo_rd;endendmodule
将test模块设置为顶层。在test模块中,m25p16_drive例化中,对于整片擦除不做控制,对于addr直接指向最后一个扇区的第一页,len指定为100。
代码为:
module test (input wire clk,input wire rst_n,output wire spi_cs_n,output wire spi_sclk,output wire spi_mosi,input wire spi_miso);wire wrfifo_wr;wire [7:0] wrfifo_data;wire flag_rd;wire flag_se;wire flag_wr;wire drive_busy;wire rdfifo_rd;wire [7:0] rdfifo_rdata;wire clk_10m;wire pll_locked;pll_test pll_test_inst ();test_ctrl test_ctrl_inst();m25p16_drive m25p16_drive_inst();endmodule
由于开发板上的flash是为FPGA进行保存配置信息的,所以管脚都连接在专用管脚上,本次实验需要将这专用管脚配置为普通io。

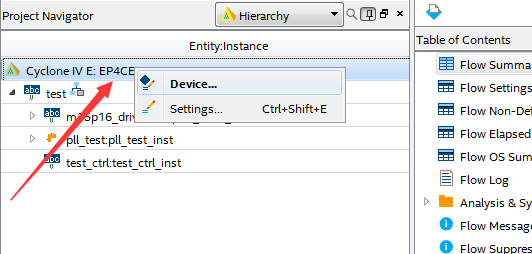

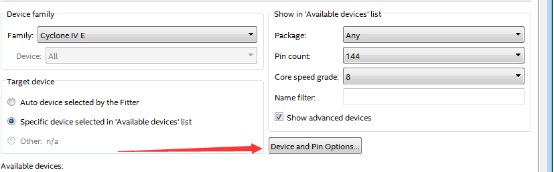

右击器件型号,选择device。
点击device and pin options。

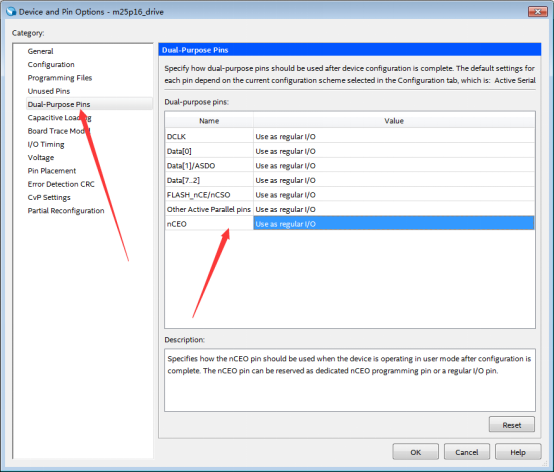

选择Dual-purpose pins,将其中所有的功能改为普通IO。
点击ok后,即可进行综合分析。
连接开发板和PC,打开逻辑分析仪。

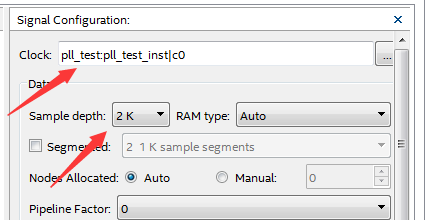

采样时钟选择10MHz(PLL 的c0),采样深度设置为2K。

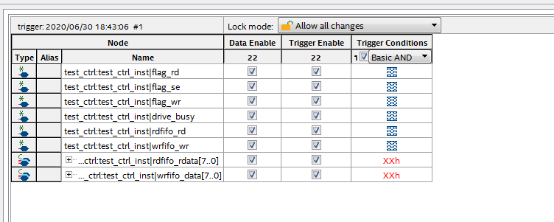

观测信号如下图所示。
首先将wrfifo_wr的触发条件设置为上升沿。点击触发后,按下复位按键。触发后,可以看到写入数据1至100后,然后进行SE命令。
将rdfifo_rd的触发条件设置为上升沿(将wrfifo_wr触发条件修改为donot care)。点击触发后,按下复位按键。
通过仿真和下板实测,验证控制器设计正确。
