  • CCNA---总述

    CCNA---概述


    OSI 七层参考模型  与 TCP/IP

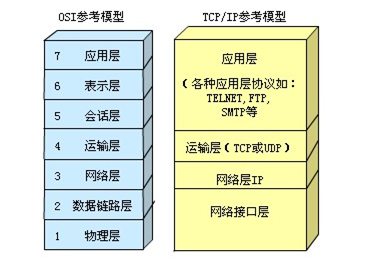

    osi七层参考模型和tcp/ip参考模型

    应用层

    传输层 :分段、端口号            TCP或UDP

    网络层:       IPV4  IPV6    逻辑寻址

    数据链路层 :    控制物理层工作    以太网

    物理层




    分段:受MTU的限制;

    MTU最大传输单元--默认1500字节

    端口号:0-65535   1-1023注明端口(静态端口)   1024-65535高端口(动态)

                          服务                             随机进程

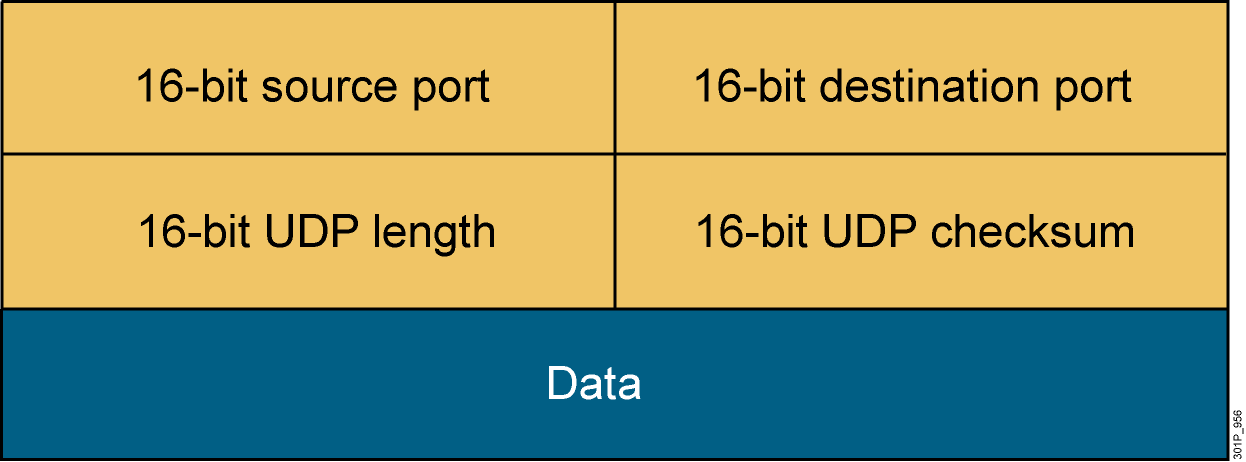

    UDP:用户数据报文协议--非面向连接的不可靠传输协议

          仅完成传输层的基本工作--分段、端口号

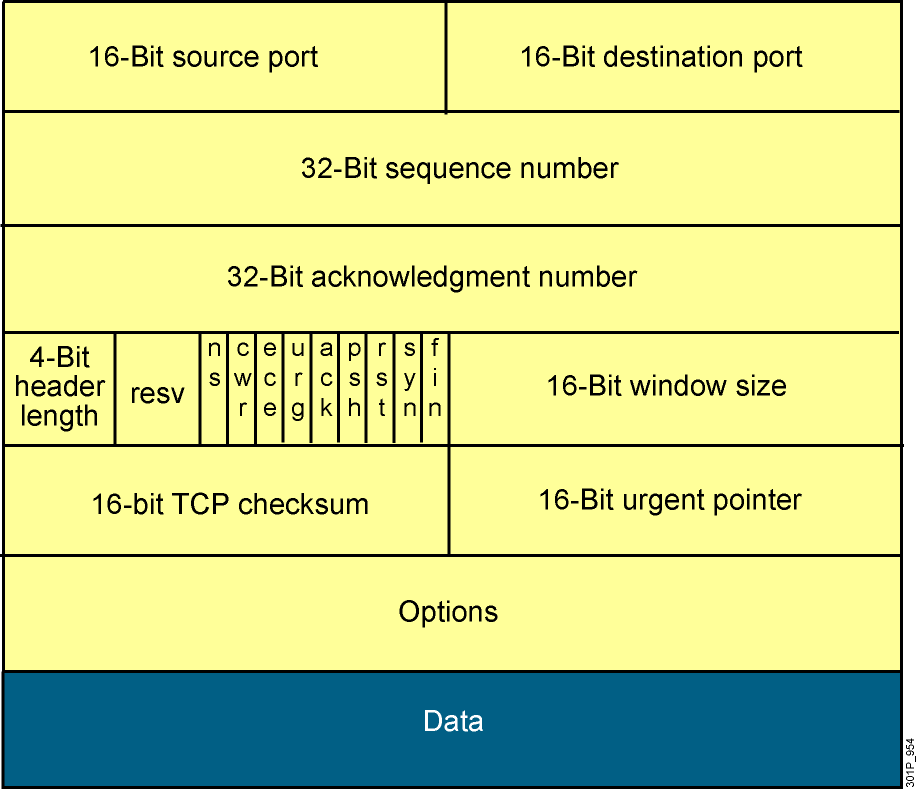

    TCP:传输控制协议---面向连接的可靠传输协议--基本工作之上,再保证可靠性;

    面向连接--三次握手

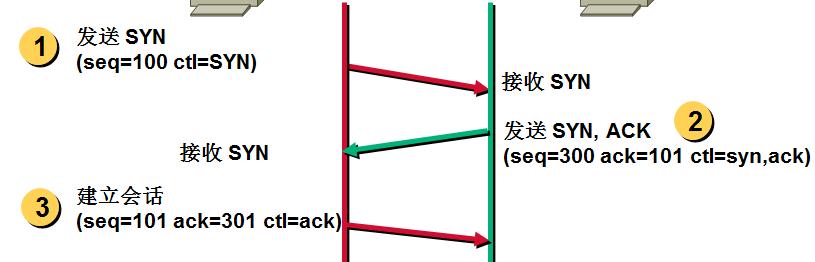

    三次握手

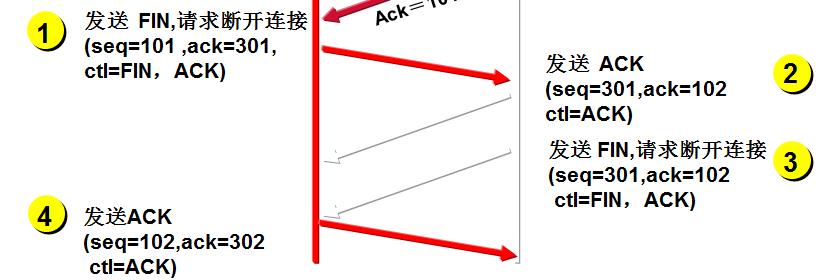

    四次断开

    可靠传输---4种可靠机制  确认、重传、排序、流控(滑动窗口)

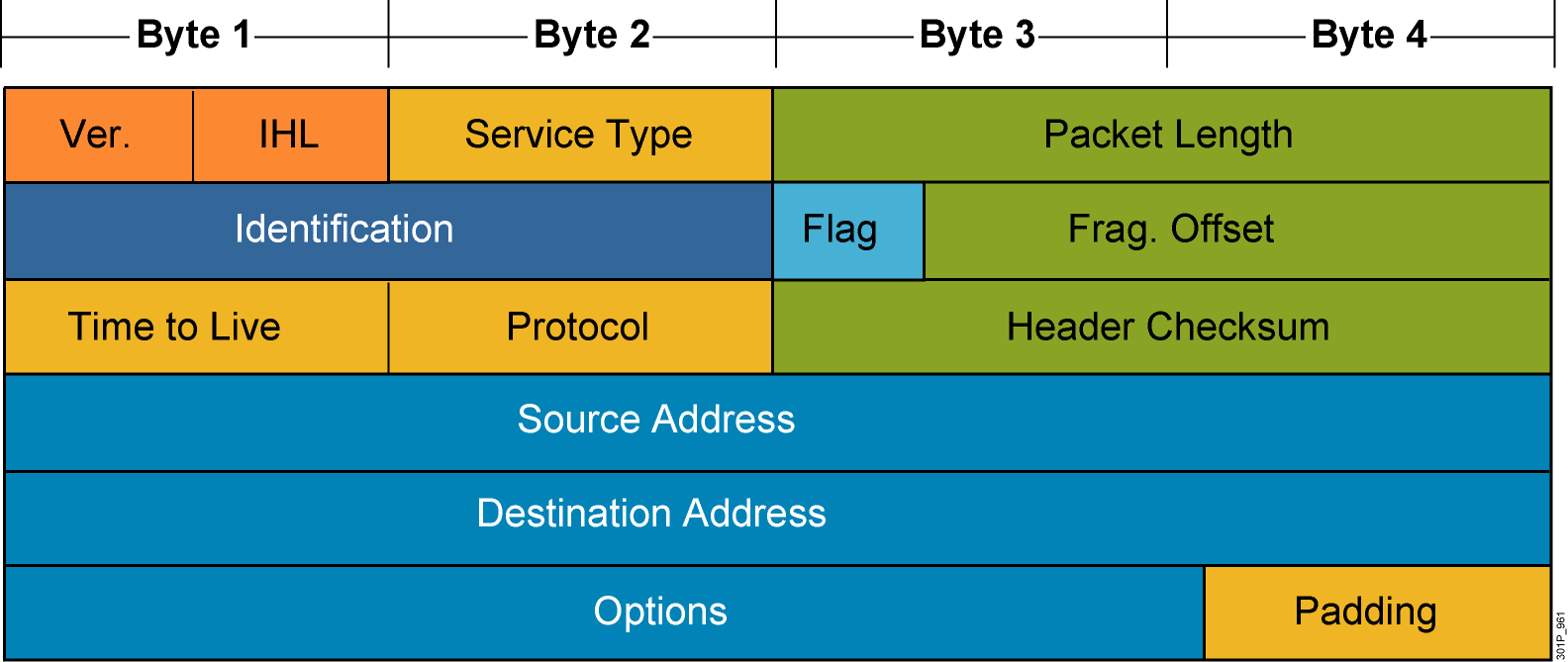

    IPV4报头:



    OSI模型和TCP/IP模型的区别:

    1. 层数不同
    2. 在第三层,TCP/IP仅支持IPV4/IPV6;   OSI模型支持所有;
    3. TCP/IP协议栈道支持跨层封装;

       设备间短距离内使用的协议,为让设备封装与解封装速度更快,使用跨层封装;



    数据链路层--由两个子层构建----LLC逻辑链路控制层   MAC介质访问控制层

                                   802.2                  802.3

                                 分片、进程       提供MAC地址,控制物理层

    只有当跨层封装到第二层时,才使用第一代以太网帧;

    • IPV4地址

    子网划分--VLSM(可变长子网掩码)----通过延长掩码的长度,将主机位借位到网络位;起到将一个网络号逻辑的分为多个;



    子网汇总---取相同位,去不同位;

              CIDR--无类域间路由

              超网---汇总后掩码长度短于主类


    • 静态路由

    r1(config)#ip route 1.1.1.0 255.255.255.0 12.1.1.2

    r1(config)#ip route 1.1.1.0 255.255.255.0 fastEthernet 0/0

                         前缀      目标网络号      下一跳或出接口

    建议在点到点网络使用出接口,MA中使用下一跳;

    点到点---在一个网段只能存在两个节点

    MA--多路访问网络--在一个网段内节点数量不限制

    若在MA网络中使用出接口写法,为获取最佳路径的下一跳MAC地址,将使用ICMP重定向和代理ARP来解决;故建议使用下一跳写法;

    使用下一跳时,查表必须递归到直连的出接口路由上,故查表速度上出接口写法优于下一跳写法;因为在点到点网络中,不需要目标MAC地址,故即便使用出接口写法,依然不会进行ARP之类的协议;故在点到点网络中建议使用出接口写法;

    1. 缺省----一条不限定目标,在路由表中使用*号标识的路由;

     查表时在查看完所有的直连、静态、动态后若依然没有可达路径,才使用该条目;

    1. 汇总-当到达连续子网时,若存在相同的路径,可以将目标网段进行汇总运算后,编辑于一条路由中;减少路由表条目的数量;
    2. 黑洞--汇总后的地址中,包含了网路内实际不存在的网段时,将出现有去无回的情况;

              尽量的精确汇总来减少这种网段的出现;

    1. 空接口--当路由黑洞与缺省路由相遇时必然出现环路;

                在黑洞源路由器上,配置一条到达汇总地址的空接口路由

    1. 浮动静态

    通过修改默认的管理距离,来实现链路备份的作用

    r3(config)#ip route 1.1.1.0 255.255.255.0 10.1.1.1 2


    • 动态路由协议

    基于AS  分为    IGP和EGP;

    AS--自治系统   0-65535   1-64511公有    64512--65535私有

    IGP---内部网关路由协议---用于AS之内的全网可达---RIP/OSPF/EIGRP/ISIS

    EGP--外部网关路由协议---用于AS之间的全网可达---EGP/BGP

    IGP的分类:

    1. 基于更新时是否携带掩码------ 有类别     无类别(携带)
    2. 基于工作特点----DV距离矢量--RIP/EIGRP    LS链路状态-OSPF/ISIS

    RIP:路由信息协议   V1/V2   NG(IPV6)

    标准的距离矢量协议;使用跳数来作为度量值;管理距离为120;基于UDP520端口工作;周期更新30s--保活--不用确认,触发更新;支持等开销负载均衡;

    V1和V2的区别:

    1. V2无类别,V1有类别--V2支持VLSM/CIDR,不支持超网;V1仅支持连续子网;
    2. V1广播更新 255.255.255.255    V2组播更新 224.0.0.9
    3. V2支持手工认证

    Rip防环机制:

    1. 水平分割--从此口进不从此口出

    保障直线拓扑的防环;主要用于避免MA网段的重复流量;

    1. 最大跳数  15跳     --工作半径
    2. 毒性逆转水平分割 --触发更新
    3. 抑制计时器

    配置:

    r1(config)#router rip    //启动rip协议

    r1(config-router)#version 1  //选择版本1,若不进行版本配置,默认为升级版本1;

    //宣告:RIP必须宣告主类

    r1(config-router)#network 172.16.0.0

    r1(config-router)#network 192.168.1.0

    r1(config-router)#network 12.0.0.0

    r1(config)#router rip

    r1(config-router)#version 2    // 选择版本2;

    r1(config-router)#no auto-summary  // 关闭自动汇总;

    r1(config-router)#network 12.0.0.0

    r1(config-router)#network 1.0.0.0

    扩展配置:

    1. 认证---保障更新安全---身份核实

    先定义秘钥库

    r1(config)#key chain ccna

    r1(config-keychain)#key 1

    r1(config-keychain-key)#key-string cisco123

    再在直连邻居的接口上调用

    r1(config)#interface s1/1

    r1(config-if)#ip rip authentication key-chain ccna  // 明文

    r1(config-if)#ip rip authentication mode md5    //密文
    1. 手工汇总---在更新源路由器上所有更新发出的接口上配置
    r1(config)#int s1/1

    r1(config-if)#ip summary-address rip 1.1.0.0 255.255.252.0
    1. 被动接口---仅接收不发送路由协议信息,用于连接用户的接口,千万不能配置于连接邻居的接口;
    r1(config)#router rip

    r1(config-router)#passive-interface fastEthernet 0/0
    1. 加快收敛--修改rip 的计时器   30s 更新  180s 失效   180s抑制   240s刷新

                                                          非Cisco时间为300s

    通过修改rip计时器,可以加快收敛的速度;建议修改时维持原有的倍数关系;且易修改的过小;全网所有设备计时器应该一致;

    r1(config)#router rip

    r1(config-router)#timers basic 15 90 90 120
    1. 缺省路由--边界路由器静态缺省指向ISP后,需要RIP中发布缺省信息,让内网的其他RIP设备自动生成缺省路由指向边界路由器方向;
    r3(config)#router rip

    r3(config-router)#default-information originate
    1. 干涉选路--使用偏移列表来在控制层面流量的进或出接口上加大度量,使设备优选其他路径;可以叠加;
    r1(config)#access-list 1 permit 2.2.2.0

    r1(config)#router rip

    r1(config-router)#offset-list 1     in          2        serial 1/1
                               ACL     方向      增加值     对应的接口



    1. V1和V2兼容

    普通V1和V2仅收发自己版本的信息;升级版本1,发V1,收V1/2;

    无论设备此时处于处于什么版本,均可以修改自己接口的收发版本

    r2(config)#interface s1/1

    r2(config-if)#ip rip send version 1 2

    r2(config-if)#ip rip receive version 1 2



    切记:V2设备若发送版本1路由,是携带掩码的;V1设备即便修改为发送版本2,也依然发出无掩码的路由;

    1. V1连续子网问题

    连续子网--母网相同,掩码长度一致;

    V1网络若基于连续子网工作,是可以正常收发路由,掩码也会精确;

    在实际条件不能形成连续子网时,可以使用第二地址来解决

    r1(config)#int s1/1

    r1(config-if)#ip add 12.1.1.1 255.255.255.0

    r1(config-if)#ip address 1.1.3.1 255.255.255.0 secondary

    show ip proto   查看收发信息
