关于加载svg 的代码，网上是少之又少，牛老师博客倒是有，但是只是核心代码，并没有给出完整的demo,而且核心代码中有个问题对于这个ol渲染不太理解的话的话应该做不出来效果，就是关于坐标转屏幕坐标的问题，必须需要地图渲染完成之后才能拿到否则没法转换，得出转换为空的结果。

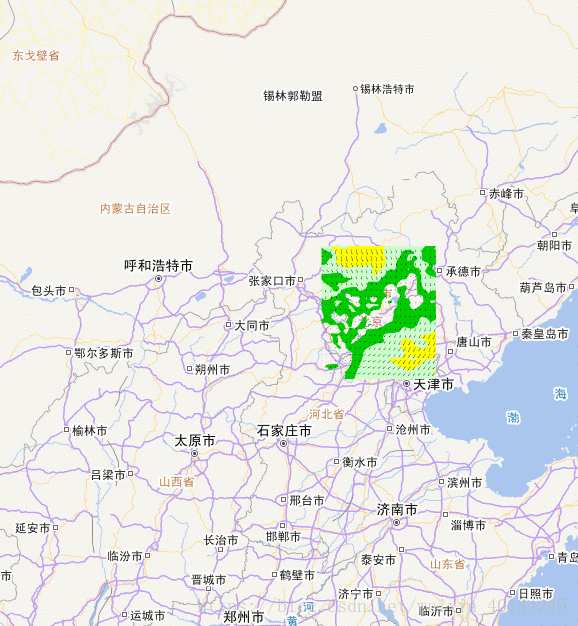

放个图：
一、原理
通过静态加载图片的方式加载svg，给定初始化范围，更重要的是给定imageSize，关于imageSize是通过给定的范围求出图片的大小，用xmax-xmin得到宽度，用ymax-ymin得出来高度，作为imageSize的值。
介绍一个小知识关于3857和4326的：
1、'EPSG:4326'-经纬度坐标-WGS84
2、'EPSG:3857'- xy坐标-web墨卡托
3、ol3默认的坐标系为3857，即在创建ol.map的时候，若不指定projection，则默认为EPSG:3857
4、代码示例：
var m_center=[116.35,39.9];//地图中心点-经纬度坐标
//经纬度转至xy
m_center = ol.proj.transform(m_center,'EPSG:4326', 'EPSG:3857' );
//反过来
var m_center=[12914838.35,4814529.9];//地图中心点-xy坐标
//经纬度转至经纬度
m_center = ol.proj.transform(m_center, 'EPSG:3857' ,'EPSG:4326');二、完整demo
<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>加载SVG数据</title>
<link href="Script/ol4/ol.css" rel="stylesheet" />
<script src="Script/ol4/ol.js"></script>
<script src="../Scripts/jquery-1.7.1.js"></script>
<!--<script src="Script/ol4/SvgImageLayer.js"></script>-->
<style>
#map
{
1000px;
height:1000px;
}
</style>
<script>
$(function () {
var vec_c = getTdtLayer("vec_w");
var cva_c = getTdtLayer("cva_w");
var bounds = [12836027.844390793, 4745190.4650304755, 13098185.245208949, 5069741.1276835548];
var view = new ol.View({
center: new ol.proj.transform([116.46, 39.92], "EPSG:4326", "EPSG:3857"),
zoom: 8,
extent:bounds
});
console.log(new ol.proj.transform([116.46, 39.92], "EPSG:4326", "EPSG:3857"));
var map = new ol.Map({
controls: ol.control.defaults({
attribution: false
}),
target: 'map',
layers: [vec_c, cva_c],
view: view,
});
function getTdtLayer(lyr) {
var url = "http://t{0-7}.tianditu.com/DataServer?T=" + lyr + "&X={x}&Y={y}&L={z}";
var layer = new ol.layer.Tile({
source: new ol.source.XYZ({
url: url
})
});
return layer;
}
map.renderSync();
var image = new ol.layer.Image();
map.addLayer(image);
var source = new ol.source.ImageStatic({
url: "/OpenLayer/data/wind.svg",
imageExtent: bounds,
imageSize: getImageSize(bounds)
});
image.setSource(source);
//获取图片大小
function getImageSize(bounds) {
console.log(bounds);
var _min = [bounds[0], bounds[1]],
_max = [bounds[2], bounds[3]],
_topLeft = [bounds[0], bounds[3]];
var _scrMin = map.getPixelFromCoordinate(_min);
console.log(_scrMin);
_scrMax = map.getPixelFromCoordinate(_max);
console.log(_scrMax);
var _w = Math.round(_scrMax[0] - _scrMin[0]),
_h = Math.round(_scrMin[1] - _scrMax[1]);
return [_w, _h];
}
});
</script>
</head>
<body>
<div id="map"></div>
</body>
<script>
</script>
</html>
参考资料：https://blog.csdn.net/gisshixisheng/article/details/78350959
三、关于解决map.getPixelFromCoordinate为null值
首先我们可以采用先同步渲染的方法map.renderSync()这样这样转换坐标也不会为出错，
在这我们可以通过事件的方式：
map.once('postrender', function() { // safe to call map.getPixelFromCoordinate from now on });参考资料：https://github.com/openlayers/openlayers/issues/5456#issuecomment-225125384
四、总结
这和加载静态图片差别不大，关于地图图片添加到地图上的问题，主要有两种方式一通过arcgis导出jpg图片，图片四至和坐标系在数据给指定，二可以通过加载svg的方式
