[转]ISE iMPACT bit生成mcs

一，bit转换成mcs文件

1,打开开始菜单->选择所有应用程序->Xilinx  Design Toos->ISE Design Suite 14.7->ISE Design Tools->64 bits Tolls->iMPACT

2，选择Creat PROM File(PROM File For...)

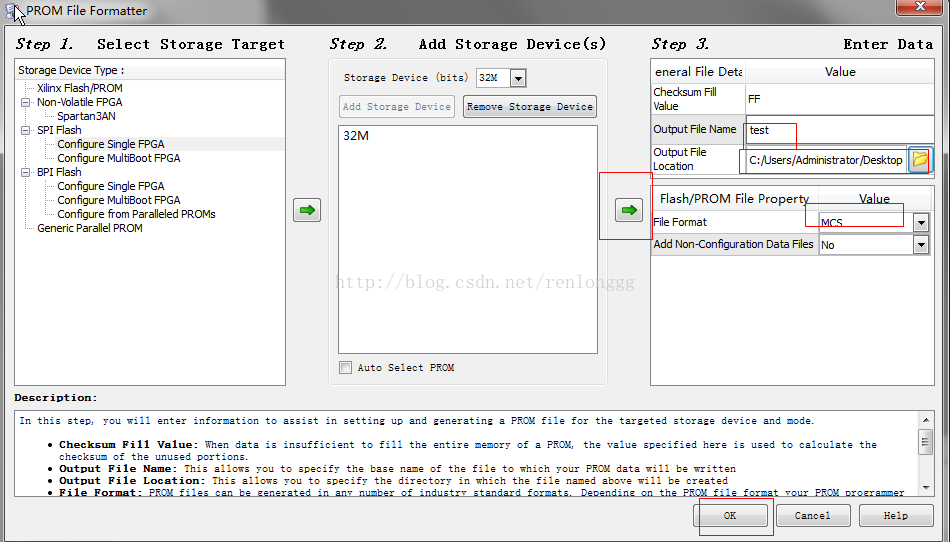

3,选择SPI Flash->Config Single FPGA(因为我的芯片只有一个FPGA芯片)

->选择"->"符号->Storage device(bits)=32M->add Storage Device

4,选择第二个绿色"->",->命令output File Name->Output file location->file format->OK

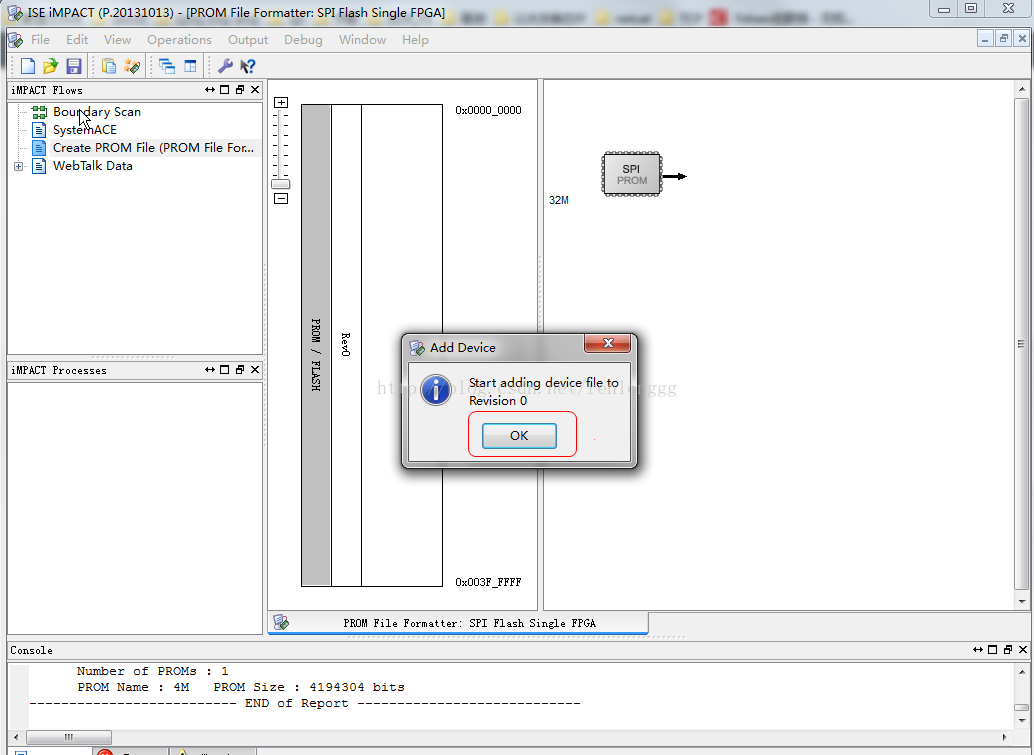

5,新的弹出框选择OK

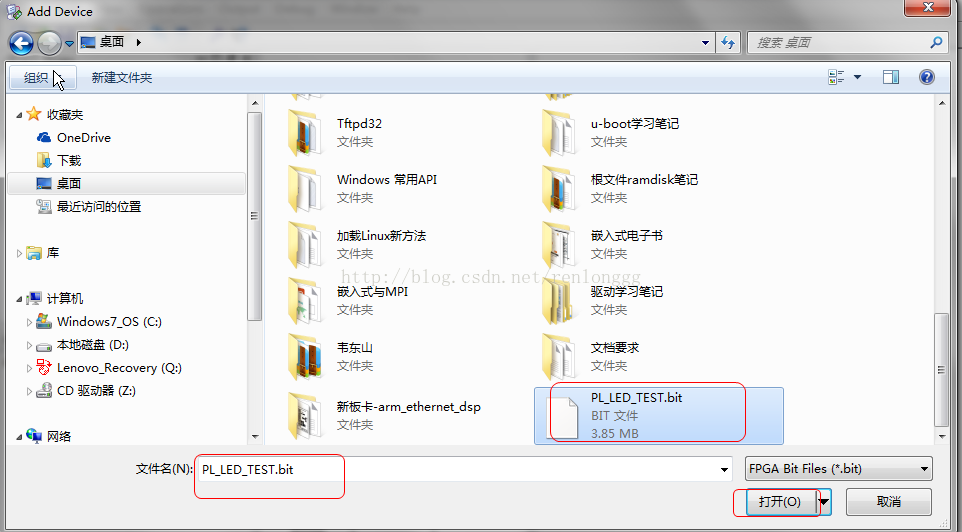

6,选择本机中你需要转换的bit文件-PL-LED-TEST.bit

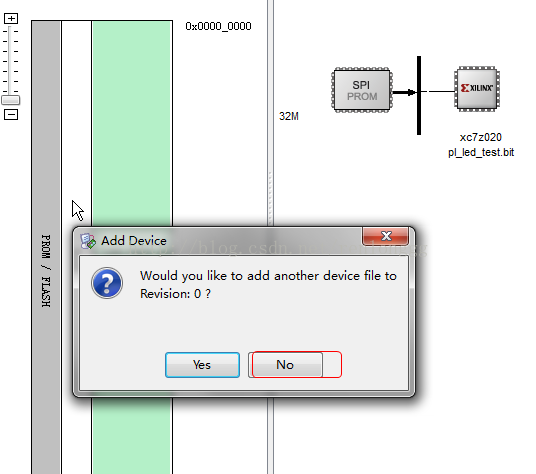

7,弹出的新窗口选择NO,不需再添加新的device

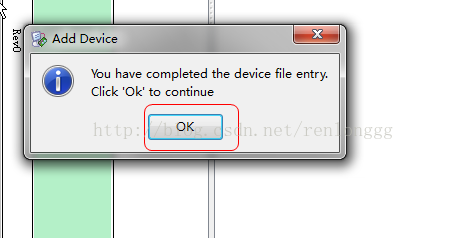

8,在Add Device窗口选择OK

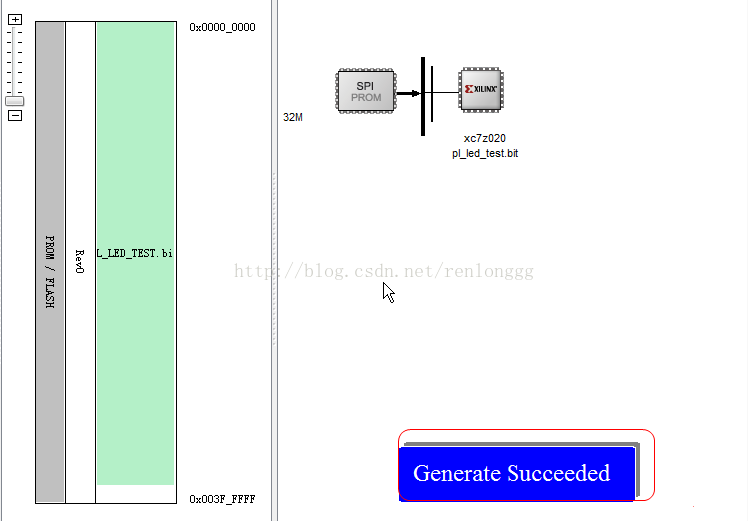

9,右键转换窗口空白处->Generate File...或者双击iMPACT Process窗口中的Generate File...

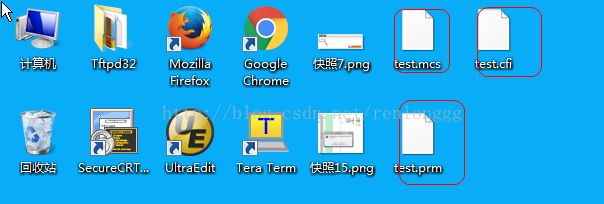

10，bit转换成mcs成功，并保存在之前output file location设置的目录下，本人保存在桌面，mcs文件就是我们需要的。

二，下载mcs文件到flash

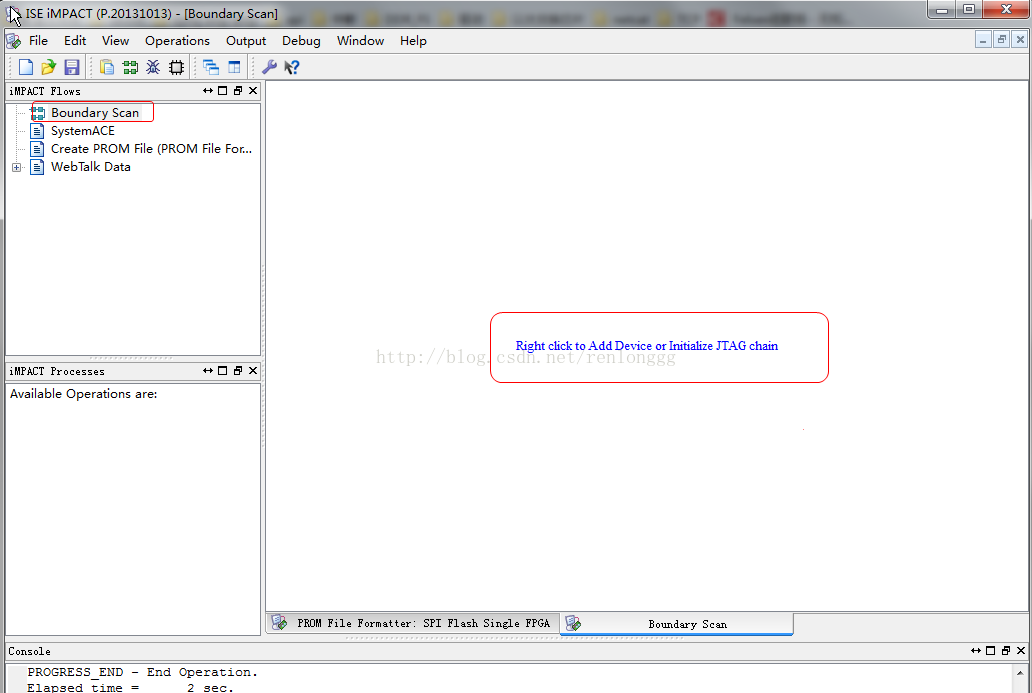

1，双击Boundary Scan->right click Add Device or Initialize Jtag chain,选择Initialize Jtag chain

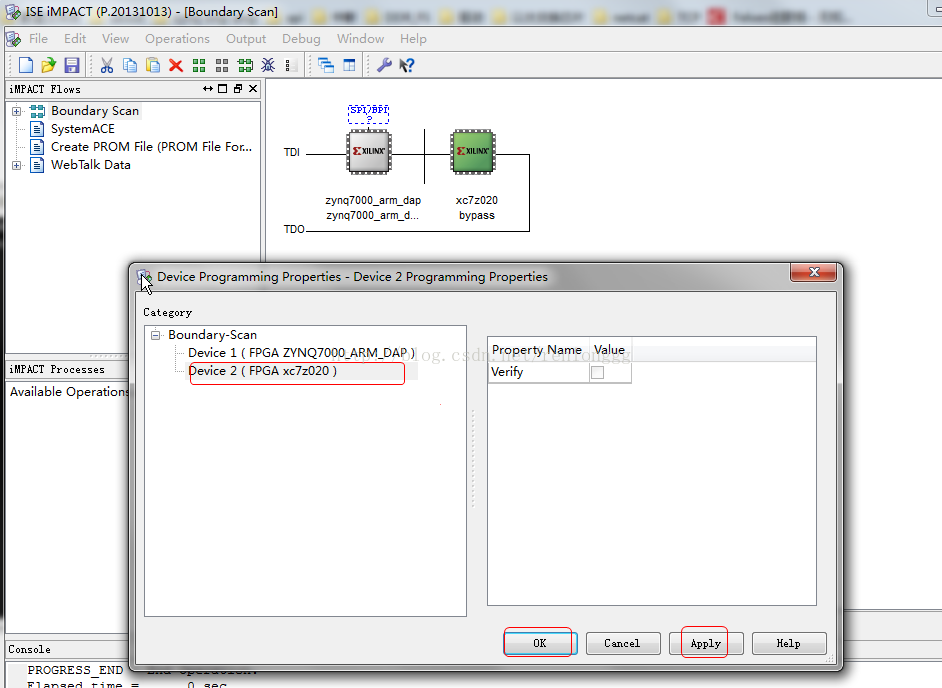

2，选择device 2(PFPGA xcz020)

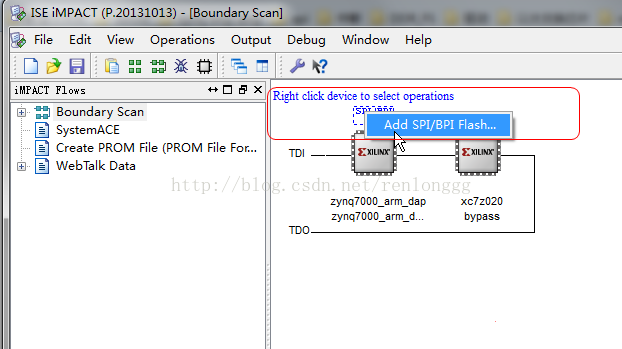

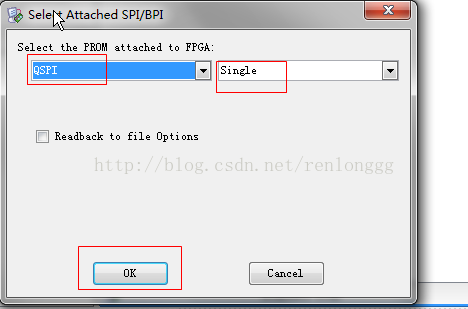

3,right click device to select operations

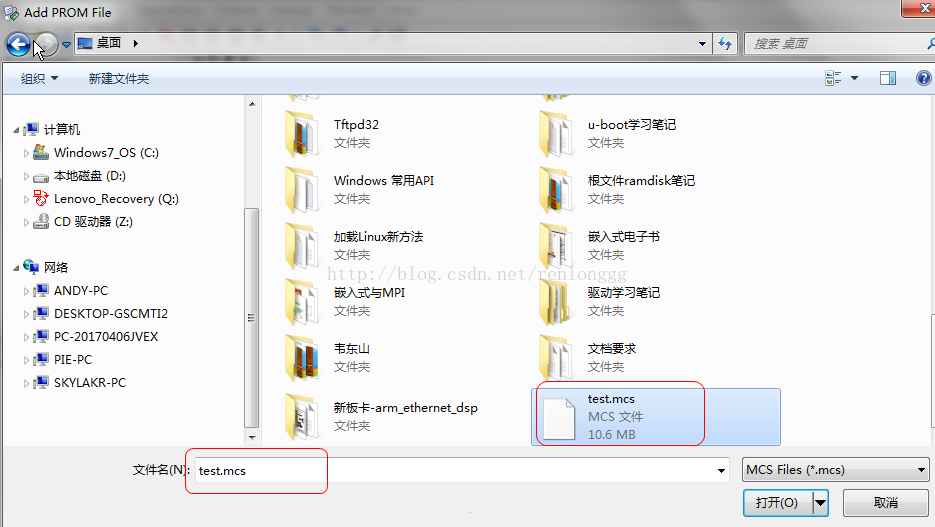

4,选择加载的mcs文件

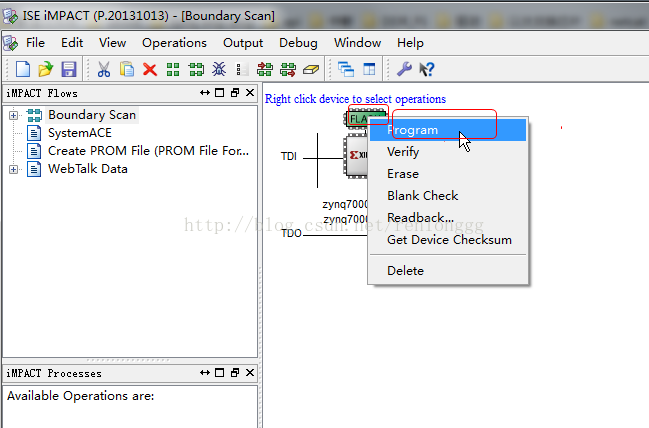

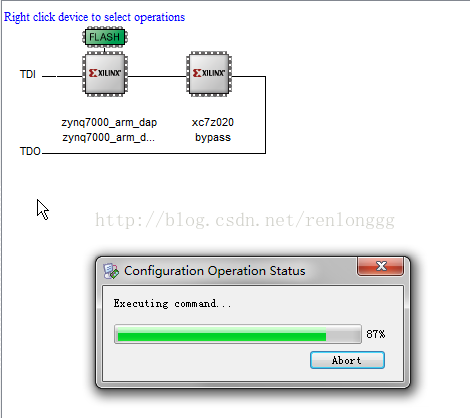

5，右键FLASH图标->选择Program

6,下载成功
