Linux之V4L2基础编程

Linux之V4L2基础编程

本文内容来源于网络，本博客进行整理。

1. 定义

V4L2(Video For Linux Two) 是内核提供给应用程序访问音、视频驱动的统一接口。

2. 工作流程：

打开设备－> 检查和设置设备属性－> 设置帧格式－> 设置一种输入输出方法（缓冲 区管理）－> 循环获取数据－> 关闭设备。

3. 设备的打开和关闭：

#include <fcntl.h>

int open(const char *device_name, int flags);

#include <unistd.h>

int clo se(int fd);

例：

int fd=open(“/dev/video0”,O_RDWR); // 打开设备

close(fd); // 关闭设备

注意：V4L2 的相关定义包含在头文件

4. 查询设备属性： VIDIOC_QUERYCAP

相关函数：

int ioctl(int fd, int request, struct v4l2_capability *argp);

相关结构体：

struct v4l2_capability

{

u8 driver[16]; // 驱动名字

u8 card[32]; // 设备名字

u8 bus_info[32]; // 设备在系统中的位置

u32 version; // 驱动版本号

u32 capabilities; // 设备支持的操作

u32 reserved[4]; // 保留字段

};

capabilities 常用值:

V4L2_CAP_VIDEO_CAPTURE // 是否支持图像获取

例：显示设备信息

struct v4l2_capability cap;

ioctl(fd,VIDIOC_QUERYCAP,&cap);

printf(“Driver Name:%s
Card Name:%s
Bus info:%s
Driver Version:%u.%u.%u
”,cap.driver,cap.card,cap.bus_info,(cap.version>>16)&0XFF, (cap.version>>8)&0XFF,cap.version&0XFF);

5. 设置视频的制式和帧格式

制式包括PAL，NTSC，帧的格式个包括宽度和高度等。

相关函数：

int ioctl(int fd, int request, struct v4l2_fmtdesc *argp);

int ioctl(int fd, int request, struct v4l2_format *argp);

相关结构体：

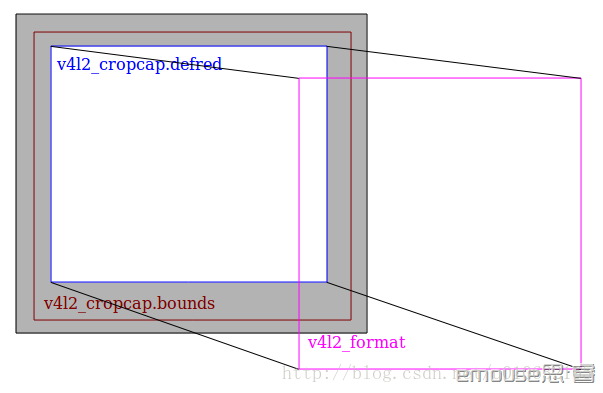

v4l2_cropcap 结构体用来设置摄像头的捕捉能力，在捕捉上视频时应先先设置

v4l2_cropcap 的 type 域，再通过 VIDIO_CROPCAP 操作命令获取设备捕捉能力的参数，保存于 v4l2_cropcap 结构体中，包括 bounds（最大捕捉方框的左上角坐标和宽高），defrect

（默认捕捉方框的左上角坐标和宽高）等。

v4l2_format 结构体用来设置摄像头的视频制式、帧格式等，在设置这个参数时应先填 好 v4l2_format 的各个域，如 type（传输流类型），fmt.pix.width(宽)，

fmt.pix.heigth(高)，fmt.pix.field(采样区域，如隔行采样)，fmt.pix.pixelformat(采

样类型，如 YUV4:2:2)，然后通过 VIDIO_S_FMT 操作命令设置视频捕捉格式。如下图所示：

5.1 查询并显示所有支持的格式：VIDIOC_ENUM_FMT

相关函数：

int ioctl(int fd, int request, struct v4l2_fmtdesc *argp);

相关结构体：

struct v4l2_fmtdesc
{

u32 index; // 要查询的格式序号，应用程序设置

enum v4l2_buf_type type; // 帧类型，应用程序设置

u32 flags; // 是否为压缩格式

u8 description[32]; // 格式名称

u32 pixelformat; // 格式

u32 reserved[4]; // 保留

};

例：显示所有支持的格式

struct v4l2_fmtdesc fmtdesc; fmtdesc.index=0; fmtdesc.type=V4L2_BUF_TYPE_VIDEO_CAPTURE; printf("Support format:
");

while(ioctl(fd, VIDIOC_ENUM_FMT, &fmtdesc) != -1)

{

printf("	%d.%s
",fmtdesc.index+1,fmtdesc.description);

fmtdesc.index++;

}

5.2 查看或设置当前格式： VIDIOC_G_FMT, VIDIOC_S_FMT

检查是否支持某种格式：VIDIOC_TRY_FMT

相关函数：

int ioctl(int fd, int request, struct v4l2_format *argp);

相关结构体：

struct v4l2_format

{

enum v4l2_buf_type type; // 帧类型，应用程序设置

union fmt

{

struct v4l2_pix_format pix; // 视频设备使用

struct v4l2_window win;

struct v4l2_vbi_format vbi;

struct v4l2_sliced_vbi_format sliced;

u8 raw_data[200];

};

};

struct v4l2_pix_format

{

u32 width; // 帧宽，单位像素

u32 height; // 帧高，单位像素

u32 pixelformat; // 帧格式

enum v4l2_field field;

u32 bytesperline;

u32 sizeimage;

enum v4l2_colorspace colorspace;

u32 priv;

};

例：显示当前帧的相关信息

struct v4l2_format fmt; fmt.type=V4L2_BUF_TYPE_VIDEO_CAPTURE; ioctl(fd, VIDIOC_G_FMT, &fmt);

printf(“Current data format information:
	%d
	height:%d
”,

fmt.fmt.pix.width,fmt.fmt.pix.height);

struct v4l2_fmtdesc fmtdesc; fmtdesc.index=0; fmtdesc.type=V4L2_BUF_TYPE_VIDEO_CAPTURE; while(ioctl(fd,VIDIOC_ENUM_FMT,&fmtdesc)!=-1)
{

  if(fmtdesc.pixelformat & fmt.fmt.pix.pixelformat)
  {

  printf(“	format:%s
”,fmtdesc.description);

  break;

}

fmtdesc.index++;

}

例：检查是否支持某种帧格式

struct v4l2_format fmt; fmt.type=V4L2_BUF_TYPE_VIDEO_CAPTURE; fmt.fmt.pix.pixelformat=V4L2_PIX_FMT_RGB32; if(ioctl(fd,VIDIOC_TRY_FMT,&fmt)==-1) if(errno==EINVAL)

printf(“not support format RGB32!
”);

6. 图像的缩放 VIDIOC_CROPCAP

相关函数：

int ioctl(int fd, int request, struct v4l2_cropcap *argp);

int ioctl(int fd, int request, struct v4l2_crop *argp);

int ioctl(int fd, int request, const struct v4l2_crop *argp);

相关结构体：

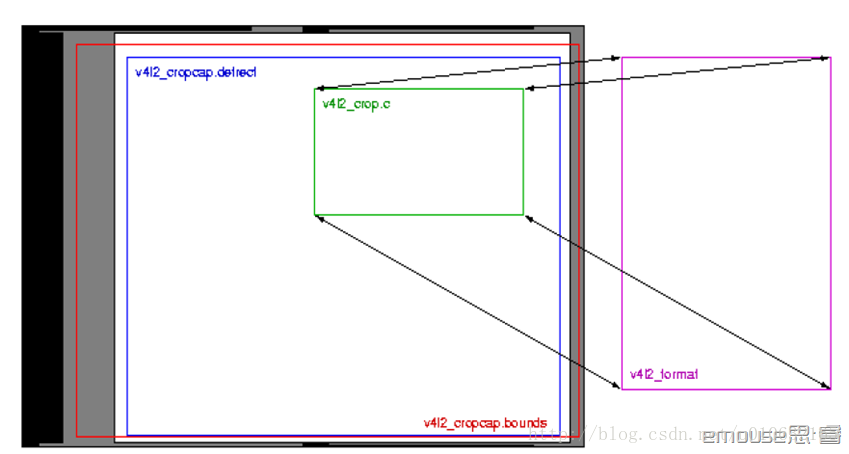

Cropping 和 scaling 主要指的是图像的取景范围及图片的比例缩放的支持。Crop 就 是把得到的数据作一定的裁剪和伸缩，裁剪可以只取样我们可以得到的图像大小的一部分， 剪裁的主要参数是位置、长度、宽度。而 scale 的设置是通过 VIDIOC_G_FMT 和 VIDIOC_S_FMT 来获得和设置当前的 image 的长度，宽度来实现的。看下图

我们可以假设 bounds 是 sensor 最大能捕捉到的图像范围，而 defrect 是设备默认 的最大取样范围，这个可以通过 VIDIOC_CROPCAP 的 ioctl 来获得设备的 crap 相关的属 性 v4l2_cropcap，其中的 bounds 就是这个 bounds，其实就是上限。每个设备都有个默 认的取样范围，就是 defrect，就是 default rect 的意思，它比 bounds 要小一些。这 个范围也是通过 VIDIOC_CROPCAP 的 ioctl 来获得的 v4l2_cropcap 结构中的 defrect 来表示的，我们可以通过 VIDIOC_G_CROP 和 VIDIOC_S_CROP 来获取和设置设备当前的 crop 设置。

6.1 设置设备捕捉能力的参数

相关函数：

int ioctl(int fd, int request, struct v4l2_cropcap *argp);

相关结构体：

struct v4l2_cropcap

{

    enum v4l2_buf_type type; // 数据流的类型，应用程序设置

    struct v4l2_rect bounds; // 这是 camera 的镜头能捕捉到的窗口大小的局限

    struct v4l2_rect defrect; // 定义默认窗口大小，包括起点位置及长,宽的大小，大小以像素为单位

    struct v4l2_fract pixelaspect; // 定义了图片的宽高比

};

6.2 设置窗口取景参数 VIDIOC_G_CROP 和 VIDIOC_S_CROP

相关函数：

int ioctl(int fd, int request, struct v4l2_crop *argp);

int ioctl(int fd, int request, const struct v4l2_crop *argp);

相关结构体：

struct v4l2_crop

{

    enum v4l2_buf_type type;// 应用程序设置

    struct v4l2_rect c;

}

7.video Inputs and Outputs

VIDIOC_G_INPUT 和 VIDIOC_S_INPUT 用来查询和选则当前的 input，一个 video 设备 节点可能对应多个视频源，比如 saf7113 可以最多支持四路 cvbs 输入，如果上层想在四 个cvbs视频输入间切换，那么就要调用 ioctl(fd, VIDIOC_S_INPUT, &input) 来切换。

VIDIOC_G_INPUT and VIDIOC_G_OUTPUT 返回当前的 video input和output的index.

相关函数：

int ioctl(int fd, int request, struct v4l2_input *argp);

相关结构体：

struct v4l2_input {
__u32 index; /* Which input */
__u8 name[32]; /* Label */
__u32 type; /* Type of input */
__u32 audioset; /* Associated audios (bitfield) */
__u32 tuner; /* Associated tuner */
v4l2_std_id std;
__u32 status;
__u32 reserved[4];
};

我们可以通过VIDIOC_ENUMINPUT and VIDIOC_ENUMOUTPUT 分别列举一个input或者 output的信息，我们使用一个v4l2_input结构体来存放查询结果，这个结构体中有一个 index域用来指定你索要查询的是第几个input/ouput,如果你所查询的这个input是当前正 在使用的，那么在v4l2_input还会包含一些当前的状态信息，如果所 查询的input/output 不存在，那么回返回EINVAL错误，所以，我们通过循环查找，直到返回错误来遍历所有的 input/output. VIDIOC_G_INPUT and VIDIOC_G_OUTPUT 返回当前的video input和output 的index.

例： 列举当前输入视频所支持的视频格式

struct v4l2_input input;

struct v4l2_standard standard;

memset (&input, 0, sizeof (input));

//首先获得当前输入的 index,注意只是 index，要获得具体的信息，就的调用列举操作

if (-1 == ioctl (fd, VIDIOC_G_INPUT, &input.index)) {

perror (”VIDIOC_G_INPUT”);

exit (EXIT_FAILURE);

}

//调用列举操作，获得 input.index 对应的输入的具体信息

if (-1 == ioctl (fd, VIDIOC_ENUMINPUT, &input)) {

perror (”VIDIOC_ENUM_INPUT”);

exit (EXIT_FAILURE);

}

printf (”Current input %s supports:
”, input.name); memset (&standard, 0, sizeof (standard)); standard.index = 0;

//列举所有的所支持的 standard，如果 standard.id 与当前 input 的 input.std 有共同的

bit flag，意味着当前的输入支持这个 standard,这样将所有驱动所支持的 standard 列举一个

遍，就可以找到该输入所支持的所有 standard 了。

while (0 == ioctl (fd, VIDIOC_ENUMSTD, &standard)) {

if (standard.id & input.std)

printf (”%s
”, standard.name);

standard.index++;

}

/* EINVAL indicates the end of the enumeration, which cannot be empty unless this device falls under the USB exception. */

if (errno != EINVAL || standard.index == 0) {

perror (”VIDIOC_ENUMSTD”);

exit (EXIT_FAILURE);

}

8. Video standards

相关函数：

v4l2_std_id std_id; //这个就是个64bit得数

int ioctl(int fd, int request, struct v4l2_standard *argp);

相关结构体：

typedef u64 v4l2_std_id;

struct v4l2_standard {
u32 index;
v4l2_std_id id;
u8 name[24];
struct v4l2_fract frameperiod; /* Frames, not fields */
u32 framelines;
u32 reserved[4];

};

当然世界上现在有多个视频标准，如NTSC和PAL，他们又细分为好多种，那么我们的设 备输入/输出究竟支持什么样的标准呢？我们的当前在使用的输入和输出正在使用的是哪 个标准呢？我们怎么设置我们的某个输入输出使用的标准呢？这都是有方法的。

查询我们的输入支持什么标准，首先就得找到当前的这个输入的index，然后查出它的 属性，在其属性里面可以得到该输入所支持的标准，将它所支持的各个标准与所有的标准 的信息进行比较，就可以获知所支持的各个标准的属性。一个输入所支持的标准应该是一 个集合，而这个集合是用bit与的方式用一个64位数字表示。因此我们所查到的是一个数字。

Example： Information about the current video standard v4l2_std_id std_id; //这个就是个64bit得数

struct v4l2_standard standard;

// VIDIOC_G_STD就是获得当前输入使用的standard，不过这里只是得到了该标准的id

// 即flag，还没有得到其具体的属性信息，具体的属性信息要通过列举操作来得到。

if (-1 == ioctl (fd, VIDIOC_G_STD, &std_id)) { //获得了当前输入使用的standard

// Note when VIDIOC_ENUMSTD always returns EINVAL this is no video device

// or it falls under the USB exception, and VIDIOC_G_STD returning EINVAL

// is no error.

perror (”VIDIOC_G_STD”);

exit (EXIT_FAILURE);

}

memset (&standard, 0, sizeof (standard));

standard.index = 0; //从第一个开始列举

// VIDIOC_ENUMSTD用来列举所支持的所有的video标准的信息，不过要先给standard

// 结构的index域制定一个数值，所列举的标 准的信息属性包含在standard里面，

// 如果我们所列举的标准和std_id有共同的bit，那么就意味着这个标准就是当前输

// 入所使用的标准，这样我们就得到了当前输入使用的标准的属性信息

while (0 == ioctl (fd, VIDIOC_ENUMSTD, &standard)) {

if (standard.id & std_id) {

printf (”Current video standard: %s
”, standard.name);

exit (EXIT_SUCCESS);

}

standard.index++;

}

/* EINVAL indicates the end of the enumeration, which cannot be empty unless this device falls under the USB exception. */

if (errno == EINVAL || standard.index == 0) {

perror (”VIDIOC_ENUMSTD”);

exit (EXIT_FAILURE);

}

9. 申请和管理缓冲区

应用程序和设备有三种交换数据的方法，直接 read/write、内存映射(memory mapping)

和用户指针。这里只讨论内存映射(memory mapping)。

9.1 向设备申请缓冲区 VIDIOC_REQBUFS

相关函数：

int ioctl(int fd, int request, struct v4l2_requestbuffers *argp);

相关结构体：

struct v4l2_requestbuffers

{

u32 count; // 缓冲区内缓冲帧的数目

enum v4l2_buf_type type; // 缓冲帧数据格式

enum v4l2_memory memory; // 区别是内存映射还是用户指针方式

u32 reserved[2];

};

注：enum v4l2_memoy

{

V4L2_MEMORY_MMAP, V4L2_MEMORY_USERPTR

};

//count,type,memory 都要应用程序设置

例：申请一个拥有四个缓冲帧的缓冲区

struct v4l2_requestbuffers req;

req.count=4; req.type=V4L2_BUF_TYPE_VIDEO_CAPTURE;

req.memory=V4L2_MEMORY_MMAP;

ioctl(fd,VIDIOC_REQBUFS,&req);

9.2 获取缓冲帧的地址，长度：VIDIOC_QUERYBUF

相关函数：

int ioctl(int fd, int request, struct v4l2_buffer *argp);

相关结构体：

struct v4l2_buffer

{

u32 index; //buffer 序号

enum v4l2_buf_type type; //buffer 类型

u32 byteused; //buffer 中已使用的字节数

u32 flags; // 区分是MMAP 还是USERPTR

enum v4l2_field field;

struct timeval timestamp; // 获取第一个字节时的系统时间

struct v4l2_timecode timecode;

u32 sequence; // 队列中的序号

enum v4l2_memory memory; //IO 方式，被应用程序设置

union m

{

u32 offset; // 缓冲帧地址，只对MMAP 有效

unsigned long userptr;

};

u32 length; // 缓冲帧长度

u32 input;

u32 reserved;

};

9.3 内存映射MMAP 及定义一个结构体来映射每个缓冲帧。 相关结构体：

struct buffer

{

void* start;

unsigned int length;

}*buffers;

相关函数：

#include <sys/mman.h>

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset)

//addr 映射起始地址，一般为NULL ，让内核自动选择

//length 被映射内存块的长度

//prot 标志映射后能否被读写，其值为PROT_EXEC,PROT_READ,PROT_WRITE, PROT_NONE

//flags 确定此内存映射能否被其他进程共享，MAP_SHARED,MAP_PRIVATE

//fd,offset, 确定被映射的内存地址 返回成功映射后的地址，不成功返回MAP_FAILED ((void*)-1)

相关函数：

int munmap(void *addr, size_t length);// 断开映射

//addr 为映射后的地址，length 为映射后的内存长度

例：将四个已申请到的缓冲帧映射到应用程序，用buffers 指针记录。

buffers = (buffer*)calloc (req.count, sizeof (*buffers));

if (!buffers) {

// 映射

fprintf (stderr, "Out of memory/n");

exit (EXIT_FAILURE);

}

for (unsigned int n_buffers = 0; n_buffers < req.count; ++n_buffers)

{

struct v4l2_buffer buf;

memset(&buf,0,sizeof(buf));

buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

buf.memory = V4L2_MEMORY_MMAP;

buf.index = n_buffers;

// 查询序号为n_buffers 的缓冲区，得到其起始物理地址和大小

if (-1 == ioctl (fd, VIDIOC_QUERYBUF, &buf))

exit(-1);

buffers[n_buffers].length = buf.length;

// 映射内存

buffers[n_buffers].start =mmap (NULL,buf.length,PROT_READ | PROT_WRITE ,MAP_SHARED,fd, buf.m.offset);

if (MAP_FAILED == buffers[n_buffers].start)

exit(-1);

}

10. 缓冲区处理好之后，就可以开始获取数据了

10.1 启动 或 停止数据流 VIDIOC_STREAMON， VIDIOC_STREAMOFF

int ioctl(int fd, int request, const int *argp);

//argp 为流类型指针，如V4L2_BUF_TYPE_VIDEO_CAPTURE.

10.2 在开始之前，还应当把缓冲帧放入缓冲队列：

VIDIOC_QBUF// 把帧放入队列

VIDIOC_DQBUF// 从队列中取出帧

int ioctl(int fd, int request, struct v4l2_buffer *argp);

例：把四个缓冲帧放入队列，并启动数据流

unsigned int i;

enum v4l2_buf_type type;

for (i = 0; i < 4; ++i) // 将缓冲帧放入队列

{

struct v4l2_buffer buf;

buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

buf.memory = V4L2_MEMORY_MMAP;

buf.index = i;

ioctl (fd, VIDIOC_QBUF, &buf);

}

type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

ioctl (fd, VIDIOC_STREAMON, &type);

// 这有个问题，这些buf 看起来和前面申请的buf 没什么关系，为什么呢?

例：获取一帧并处理

struct v4l2_buffer buf; CLEAR (buf);

buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

buf.memory = V4L2_MEMORY_MMAP;

ioctl (fd, VIDIOC_DQBUF, &buf); // 从缓冲区取出一个缓冲帧

process_image (buffers[buf.index.]start); //

ioctl (fdVIDIOC_QBUF&buf); //

★emouse 思·睿博客文章★ 原创文章转载请注明：http://emouse.cnblogs.com
