上篇博客已经讲了UML中类图的基本概念，这次着重说类图的画法和形式。根据已经接触到的知识，我们了解到类图是九种图的核心部分，它可以涉及到各个过程，所以掌握好类图的画法是一个必不可少的过程。
类是类图中不可或缺的一部分，首先说一下类，如下图：
其中stuID前的符号表示公有属性，也可用“+”表示；stuName前的符号表示受保护属性，可用“#”表示；stuSex前的表示私有属性，用“-”表示；操作中也可用此方法。
类图中的关系是一个复杂的过程，可分为关联、依赖、泛化和实现
1、关联：

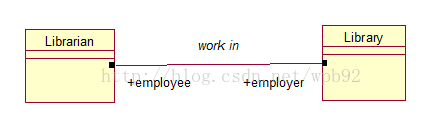

普通关联：

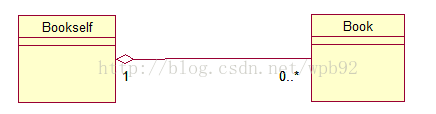

聚合：在这个过程中Book可以脱离Bookself单独存在

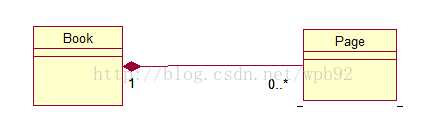

组合：Page不可脱离Book而单独存在

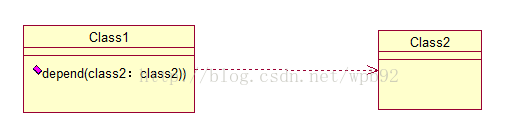

2、依赖：
在理解依赖关系的时候，查找了很多资料，虽然知道两者的关系可以说成使用关系，但不知道具体的过程。一个类（Class1）使用另一个类（Class2）的过程，并且Class2的改变会影响Class1的变化。到目前为止，对它的理解也仅限于皮毛，需要在今后的学习和实践中好好理解。

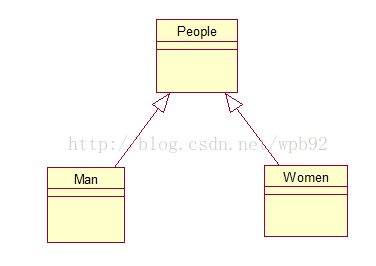

3、泛化：也可以指继承，子项继承父项的功能

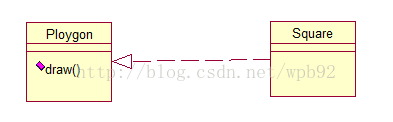

4、实现：指的是一个类实现接口（可以是多个）的功能；实现是类与接口之间最常见的关系
当明白这些基本的画图思路与方法之后，就可以对机房收费系统进行画类图了。我是将系统按功能划分为几个模块，当然各模块之间也可以通过相互间的关系联系起来。

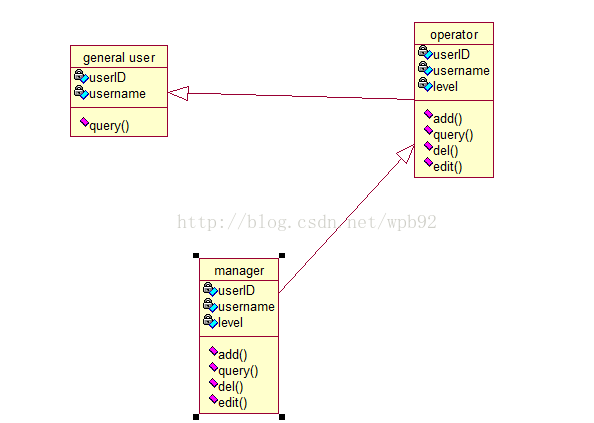

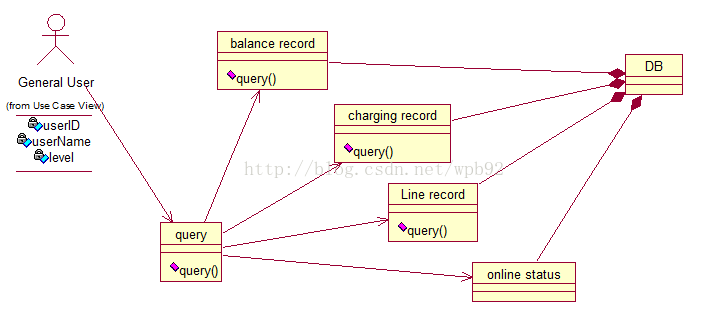

上图主要是根据用户的级别进行抽象出类，然后画出他们的相关关系。接着我们就可以根据每一个用户级别进行继续抽象划分：
其他的模块按照此类方法划分，当然这只是其中的一种划分方法，也可以根据我们所熟悉的增、删、改、查这种模块进行抽象划分。
总结：
还记得先前对类图中的概念进行总结的时候，感觉挺简单的。他们之间的关系，像关联、泛化、依赖和继承，尤其是依赖，一直都觉得挺简单的。但是当自己画图的时候才感觉原来并没有自己想象的那么简单，然后不停的翻看笔记从网上查找资料，结合着自己的理解去画。最后，草图画出来之后又感觉不难了。这就是一个过程，一个由易到难，再由难到易的一个过程；开始的易是我们快速的越读，了解一些基本的概念，然后回过头来细细看时是一个难的旅程，等到自己研究的差不多时也就成简单的了。所以，今后无论遇到什么难题，都要从容面对，一切都会过去的。
