(1/2) 为了理解 UWP 的启动流程，我从零开始创建了一个 UWP 程序

每次使用 Visual Studio 的模板创建一个 UWP 程序，我们会在项目中发现大量的项目文件、配置、应用启动流程代码和界面代码。然而这些文件在 UWP 程序中到底是如何工作起来的？

我从零开始创建了一个 UWP 程序，用于探索这些文件的用途，了解 UWP 程序的启动流程。

本文分为两个部分：

本文将一个普通项目改造成 UWP 项目，重点在了解 UWP 的项目文件组成。

从最简单的项目模板开始

虽然可以从零开始写一个 csproj 文件，不过这并没有什么技术含量，因为新的 csproj 文件实在是非常简单。参见：

于是，我创建一个 .NET Core 控制台应用。当然，其它简单的如 .NET Standard 库都是一样的，反正最后都会被我改得面目全非。

创建 .NET Core 控制台应用

于是我得到了一个 csproj 项目文件和包含有应用程序入口的 Program.cs 文件。

两个文件

其中 csproj 文件内容非常简单：

<Project Sdk="Microsoft.NET.Sdk">
  <PropertyGroup>
    <OutputType>Exe</OutputType>
    <TargetFramework>netcoreapp2.1</TargetFramework>
  </PropertyGroup>
</Project>

Program.cs 文件也是：

// using System;

namespace Walterlv.Demo.ZeroUwp
{
    class Program
    {
        static void Main(string[] args)
        {
            // 这一句需要删除，因为 UWP 程序中不能使用控制台。
            // Console.WriteLine("Hello World!");
        }
    }
}

不过，这两个文件都会被改掉的，已经无所谓里面是什么内容了。

将项目改造成 UWP 项目

UWP 程序的输出类型是 AppContainerExe，而不是一般的 Library 或者 Exe。

另外，基于 Microsoft.NET.Sdk 的新 csproj 格式不支持 UWP 应用程序。所以我希望借助第三方的 MSBuild.Sdk.Extras 来编译 UWP 的项目。参见新 csproj 对 WPF/UWP 支持不太好？有第三方 SDK 可以用！MSBuild.Sdk.Extras。

然而实际情况也不容乐观，因为此第三方 Sdk 只支持 UWP 的库程序，而不支持应用程序容器。所以即便修改为以下方式，最终也因为缺少 Visual Studio RunCommand 的支持，而导致无法启动。

<Project Sdk="MSBuild.Sdk.Extras/1.6.41">

  <PropertyGroup>
    <OutputType>AppContainerExe</OutputType>
    <TargetFrameworks>uap10.0.17134</TargetFrameworks>
  </PropertyGroup>

</Project>

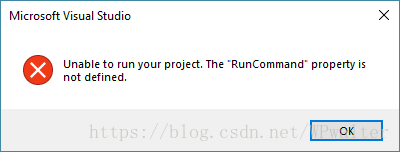

使用以上新 Sdk 的 csproj 格式，我完整地写完了整个 csproj 文件和后续步骤，依然无法解决下面这个错误提示框：

RunCommand Property is not defined
▲ 无法启动

所以我们依然只能使用传统的 csproj 文件格式。里面大部分的内容从模板中复制而来。事实上，我寻找了很多资料，都没有找到让支持 Sdk 的新 csproj 格式支持 UWP 的主程序。

<?xml version="1.0" encoding="utf-8"?>
<Project ToolsVersion="15.0" DefaultTargets="Build" xmlns="http://schemas.microsoft.com/developer/msbuild/2003">
  <Import Project="$(MSBuildExtensionsPath)$(MSBuildToolsVersion)Microsoft.Common.props" Condition="Exists('$(MSBuildExtensionsPath)$(MSBuildToolsVersion)Microsoft.Common.props')" />
  <PropertyGroup>
    <Configuration Condition=" '$(Configuration)' == '' ">Debug</Configuration>
    <Platform Condition=" '$(Platform)' == '' ">x86</Platform>
    <ProjectGuid>{09A58639-DC50-41C1-8BCE-A2217A1D3327}</ProjectGuid>
    <OutputType>AppContainerExe</OutputType>
    <AppDesignerFolder>Properties</AppDesignerFolder>
    <RootNamespace>Walterlv.Demo.ZeroUwp</RootNamespace>
    <AssemblyName>Walterlv.Demo.ZeroUwp</AssemblyName>
    <DefaultLanguage>en-US</DefaultLanguage>
    <TargetPlatformIdentifier>UAP</TargetPlatformIdentifier>
    <TargetPlatformVersion Condition=" '$(TargetPlatformVersion)' == '' ">10.0.17134.0</TargetPlatformVersion>
    <TargetPlatformMinVersion>10.0.15063.0</TargetPlatformMinVersion>
    <MinimumVisualStudioVersion>14</MinimumVisualStudioVersion>
    <FileAlignment>512</FileAlignment>
    <ProjectTypeGuids>{A5A43C5B-DE2A-4C0C-9213-0A381AF9435A};{FAE04EC0-301F-11D3-BF4B-00C04F79EFBC}</ProjectTypeGuids>
    <WindowsXamlEnableOverview>true</WindowsXamlEnableOverview>
    <DebugSymbols>true</DebugSymbols>
    <OutputPath>binx86Debug</OutputPath>
    <DefineConstants>DEBUG;TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <DebugType>full</DebugType>
    <PlatformTarget>x86</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
  </PropertyGroup>
  <PropertyGroup>
    <RestoreProjectStyle>PackageReference</RestoreProjectStyle>
  </PropertyGroup>
  <ItemGroup>
    <Compile Include="Program.cs" />
    <Compile Include="PropertiesAssemblyInfo.cs" />
  </ItemGroup>
  <ItemGroup>
    <AppxManifest Include="Package.appxmanifest">
      <SubType>Designer</SubType>
    </AppxManifest>
  </ItemGroup>
  <ItemGroup>
    <PackageReference Include="Microsoft.NETCore.UniversalWindowsPlatform">
      <Version>6.1.5</Version>
    </PackageReference>
  </ItemGroup>
  <PropertyGroup Condition=" '$(VisualStudioVersion)' == '' or '$(VisualStudioVersion)' &lt; '14.0' ">
    <VisualStudioVersion>14.0</VisualStudioVersion>
  </PropertyGroup>
  <Import Project="$(MSBuildExtensionsPath)MicrosoftWindowsXamlv$(VisualStudioVersion)Microsoft.Windows.UI.Xaml.CSharp.targets" />
</Project>

编写 AppxManifest

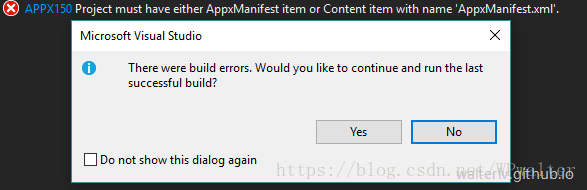

项目改造成 UWP 项目后，似乎已经完成了大部分了，但此时直接运行会有编译错误，因为我缺少 UWP 程序必要的 AppxManifest.xml 文件。

缺少 AppxManifest.xml 文件

事实上，AppxManifest.xml 的创建是非常繁琐的；通常是编译过程帮我们根据 Package.appxmanifest 文件自动生成的。然而创建一个 Package.appxmanifest 也是很麻烦的。至少，要让 Visual Studio 能够直接打开这个文件所需的最小代码量是下面这些（不能编译通过）：

<?xml version="1.0" encoding="utf-8"?>
<Package xmlns="http://schemas.microsoft.com/appx/manifest/foundation/windows10"
         xmlns:mp="http://schemas.microsoft.com/appx/2014/phone/manifest"
         xmlns:uap="http://schemas.microsoft.com/appx/manifest/uap/windows10"
         xmlns:uap2="http://schemas.microsoft.com/appx/manifest/uap/windows10/2"
         xmlns:uap3="http://schemas.microsoft.com/appx/manifest/uap/windows10/3"
         xmlns:iot="http://schemas.microsoft.com/appx/manifest/iot/windows10"
         xmlns:mobile="http://schemas.microsoft.com/appx/manifest/mobile/windows10"
         IgnorableNamespaces="uap mp uap3 iot uap2 mobile">
  <Identity Name="walterlv.zerouwp" Publisher="CN=walterlv" Version="0.1.0.0" />
  <mp:PhoneIdentity PhoneProductId="97f5137d-c6be-4395-9af0-bbfdcea40fa7" PhonePublisherId="00000000-0000-0000-0000-000000000000" />
  <Properties>
    <DisplayName>Walterlv.ZeroUwp</DisplayName>
    <PublisherDisplayName>walterlv</PublisherDisplayName>
    <Logo>AssetsStoreLogo.png</Logo>
  </Properties>
  <Dependencies>
    <TargetDeviceFamily Name="Windows.Universal" MinVersion="10.0.0.0" MaxVersionTested="10.0.0.0" />
  </Dependencies>
  <Resources>
    <Resource Language="x-generate" />
  </Resources>
  <Applications>
    <Application Id="App" Executable="$targetnametoken$.exe" EntryPoint="Walterlv.ZeroUwp.Program">
      <uap:VisualElements DisplayName="Walterlv.ZeroUwp">
      </uap:VisualElements>
    </Application>
  </Applications>
</Package>

可以阅读这些文档了解如何完成这份文件的编写：

具体来说，<Identity /> 是此程序包的标识符，需要在整个应用商店范围内唯一（如果将此包与应用商店关联，这个值会自动更新，所以不用在意填成什么）。<mp:PhoneIdentity /> 是此程序包在移动设备上的标识符，应用的更新会依据此标识符的 GUID 来唯一确定，格式必须是 GUID。

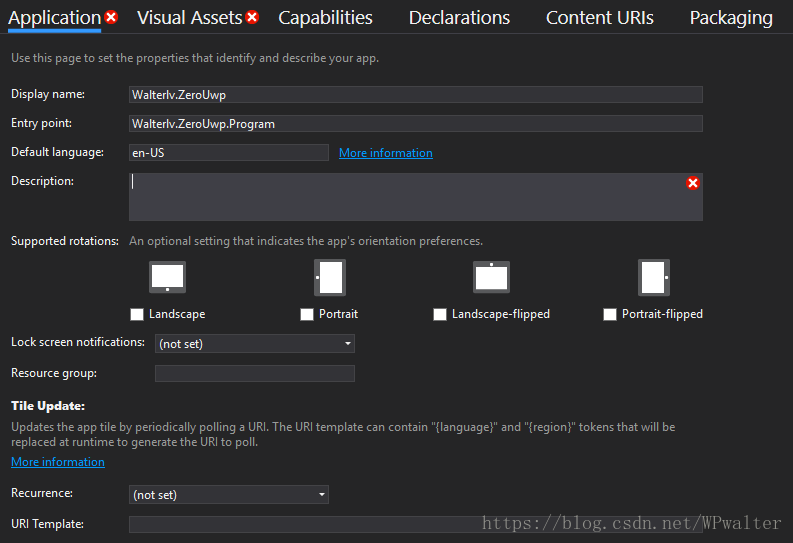

事实上，虽然依然无法完成编译，但此时可以通过在 Visual Studio 中打开这份文件来观察还缺少哪些必要的信息需要填写。

填写缺少的信息

事实上，我们缺少的信息并不多，只有四个，都从 Package/Applications/Application 开始：

uap:VisualElements@Description
uap:VisualElements@BackgroundColor
uap:VisualElements@Square150x150Logo
uap:VisualElements@Square44x44Logo
uap:VisualElements/uap:DefaultTile@Wide310x150Logo

这是 XPath 语法，详见：XML 的 XPath 语法

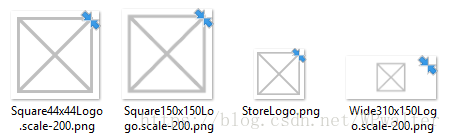

同时，我们还真的需要相应的图片：

UWP 程序所需的最少 Logo

建议从 UWP 程序模板中复制，也可以去这里下载：UWP 程序所需的最少 Logo 资源-CSDN下载。

补充完毕之后，完整的文件如下：

<?xml version="1.0" encoding="utf-8"?>
<Package xmlns="http://schemas.microsoft.com/appx/manifest/foundation/windows10"
         xmlns:mp="http://schemas.microsoft.com/appx/2014/phone/manifest"
         xmlns:uap="http://schemas.microsoft.com/appx/manifest/uap/windows10"
         xmlns:uap2="http://schemas.microsoft.com/appx/manifest/uap/windows10/2"
         xmlns:uap3="http://schemas.microsoft.com/appx/manifest/uap/windows10/3"
         xmlns:iot="http://schemas.microsoft.com/appx/manifest/iot/windows10"
         xmlns:mobile="http://schemas.microsoft.com/appx/manifest/mobile/windows10"
         IgnorableNamespaces="uap mp uap3 iot uap2 mobile">
  <Identity Name="walterlv.zerouwp" Publisher="CN=walterlv" Version="0.1.0.0" />
  <Properties>
    <DisplayName>Walterlv.ZeroUwp</DisplayName>
    <PublisherDisplayName>walterlv</PublisherDisplayName>
    <Logo>AssetsStoreLogo.png</Logo>
  </Properties>
  <Dependencies>
    <TargetDeviceFamily Name="Windows.Universal" MinVersion="10.0.0.0" MaxVersionTested="10.0.0.0" />
  </Dependencies>
  <Resources>
    <Resource Language="x-generate" />
  </Resources>
  <Applications>
    <Application Id="App" Executable="$targetnametoken$.exe" EntryPoint="Walterlv.ZeroUwp.Program">
      <uap:VisualElements DisplayName="Walterlv.ZeroUwp" Description="Walterlv.ZeroUwp is a demo application to learn how uwp application runs." BackgroundColor="transparent" Square150x150Logo="AssetsSquare150x150Logo.png" Square44x44Logo="AssetsSquare44x44Logo.png">
        <uap:DefaultTile Wide310x150Logo="AssetsWide310x150Logo.png">
        </uap:DefaultTile>
      </uap:VisualElements>
    </Application>
  </Applications>
</Package>

不能忘掉，这份文件还需要添加到 csproj 项目文件中：

<!-- 新增了此节点，即 AppxManifest 和相关资源。 -->
  <ItemGroup>
    <AppxManifest Include="Package.appxmanifest">
      <SubType>Designer</SubType>
    </AppxManifest>
    <Content Include="AssetsSquare150x150Logo.scale-200.png" />
    <Content Include="AssetsSquare44x44Logo.scale-200.png" />
    <Content Include="AssetsStoreLogo.png" />
    <Content Include="AssetsWide310x150Logo.scale-200.png" />
  </ItemGroup>

编写 AssemblyInfo.cs

由于没有新的基于 Sdk 的 csproj 文件支持，所以我们需要自己编写 AssemblyInfo.cs 文件，并放入到 Properties 文件夹中。

using System.Reflection;
using System.Runtime.InteropServices;

[assembly: AssemblyTitle("Walterlv.Demo.ZeroUwp")]
[assembly: AssemblyProduct("Walterlv.Demo.ZeroUwp")]
[assembly: AssemblyCopyright("Copyright © walterlv 2018")]
[assembly: AssemblyVersion("0.1.0.0")]
[assembly: AssemblyFileVersion("0.1.0.0")]
[assembly: ComVisible(false)]

最后，csproj 文件会如下面这样。

<?xml version="1.0" encoding="utf-8"?>
<Project ToolsVersion="15.0" DefaultTargets="Build" xmlns="http://schemas.microsoft.com/developer/msbuild/2003">
  <Import Project="$(MSBuildExtensionsPath)$(MSBuildToolsVersion)Microsoft.Common.props" Condition="Exists('$(MSBuildExtensionsPath)$(MSBuildToolsVersion)Microsoft.Common.props')" />
  <PropertyGroup>
    <Configuration Condition=" '$(Configuration)' == '' ">Debug</Configuration>
    <Platform Condition=" '$(Platform)' == '' ">x86</Platform>
    <ProjectGuid>{7B81D14B-6094-44E1-9B2F-F577995A3CAF}</ProjectGuid>
    <OutputType>AppContainerExe</OutputType>
    <AppDesignerFolder>Properties</AppDesignerFolder>
    <RootNamespace>Walterlv.Demo.ZeroUwp</RootNamespace>
    <AssemblyName>Walterlv.Demo.ZeroUwp</AssemblyName>
    <DefaultLanguage>en-US</DefaultLanguage>
    <TargetPlatformIdentifier>UAP</TargetPlatformIdentifier>
    <TargetPlatformVersion Condition=" '$(TargetPlatformVersion)' == '' ">10.0.17134.0</TargetPlatformVersion>
    <TargetPlatformMinVersion>10.0.17134.0</TargetPlatformMinVersion>
    <MinimumVisualStudioVersion>14</MinimumVisualStudioVersion>
    <FileAlignment>512</FileAlignment>
    <ProjectTypeGuids>{A5A43C5B-DE2A-4C0C-9213-0A381AF9435A};{FAE04EC0-301F-11D3-BF4B-00C04F79EFBC}</ProjectTypeGuids>
    <WindowsXamlEnableOverview>true</WindowsXamlEnableOverview>
  </PropertyGroup>
  <PropertyGroup Condition="'$(Configuration)|$(Platform)' == 'Debug|x86'">
    <DebugSymbols>true</DebugSymbols>
    <OutputPath>binx86Debug</OutputPath>
    <DefineConstants>DEBUG;TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <NoWarn>;2008</NoWarn>
    <DebugType>full</DebugType>
    <PlatformTarget>x86</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
  </PropertyGroup>
  <PropertyGroup Condition="'$(Configuration)|$(Platform)' == 'Release|x86'">
    <OutputPath>binx86Release</OutputPath>
    <DefineConstants>TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <Optimize>true</Optimize>
    <NoWarn>;2008</NoWarn>
    <DebugType>pdbonly</DebugType>
    <PlatformTarget>x86</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
    <UseDotNetNativeToolchain>true</UseDotNetNativeToolchain>
  </PropertyGroup>
  <PropertyGroup Condition="'$(Configuration)|$(Platform)' == 'Debug|ARM'">
    <DebugSymbols>true</DebugSymbols>
    <OutputPath>binARMDebug</OutputPath>
    <DefineConstants>DEBUG;TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <NoWarn>;2008</NoWarn>
    <DebugType>full</DebugType>
    <PlatformTarget>ARM</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
  </PropertyGroup>
  <PropertyGroup Condition="'$(Configuration)|$(Platform)' == 'Release|ARM'">
    <OutputPath>binARMRelease</OutputPath>
    <DefineConstants>TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <Optimize>true</Optimize>
    <NoWarn>;2008</NoWarn>
    <DebugType>pdbonly</DebugType>
    <PlatformTarget>ARM</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
    <UseDotNetNativeToolchain>true</UseDotNetNativeToolchain>
  </PropertyGroup>
  <PropertyGroup Condition="'$(Configuration)|$(Platform)' == 'Debug|x64'">
    <DebugSymbols>true</DebugSymbols>
    <OutputPath>binx64Debug</OutputPath>
    <DefineConstants>DEBUG;TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <NoWarn>;2008</NoWarn>
    <DebugType>full</DebugType>
    <PlatformTarget>x64</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
  </PropertyGroup>
  <PropertyGroup Condition="'$(Configuration)|$(Platform)' == 'Release|x64'">
    <OutputPath>binx64Release</OutputPath>
    <DefineConstants>TRACE;NETFX_CORE;WINDOWS_UWP</DefineConstants>
    <Optimize>true</Optimize>
    <NoWarn>;2008</NoWarn>
    <DebugType>pdbonly</DebugType>
    <PlatformTarget>x64</PlatformTarget>
    <UseVSHostingProcess>false</UseVSHostingProcess>
    <ErrorReport>prompt</ErrorReport>
    <Prefer32Bit>true</Prefer32Bit>
    <UseDotNetNativeToolchain>true</UseDotNetNativeToolchain>
  </PropertyGroup>
  <PropertyGroup>
    <RestoreProjectStyle>PackageReference</RestoreProjectStyle>
  </PropertyGroup>
  <ItemGroup>
    <Compile Include="PropertiesAssemblyInfo.cs" />
    <Compile Include="Program.cs" />
    <Compile Include="VisualProperties.cs" />
  </ItemGroup>
  <ItemGroup>
    <AppxManifest Include="Package.appxmanifest">
      <SubType>Designer</SubType>
    </AppxManifest>
    <Content Include="AssetsSquare150x150Logo.scale-200.png" />
    <Content Include="AssetsSquare44x44Logo.scale-200.png" />
    <Content Include="AssetsStoreLogo.png" />
    <Content Include="AssetsWide310x150Logo.scale-200.png" />
  </ItemGroup>
  <ItemGroup>
    <PackageReference Include="Microsoft.NETCore.UniversalWindowsPlatform">
      <Version>6.1.5</Version>
    </PackageReference>
  </ItemGroup>
  <PropertyGroup Condition=" '$(VisualStudioVersion)' == '' or '$(VisualStudioVersion)' &lt; '14.0' ">
    <VisualStudioVersion>14.0</VisualStudioVersion>
  </PropertyGroup>
  <Import Project="$(MSBuildExtensionsPath)MicrosoftWindowsXamlv$(VisualStudioVersion)Microsoft.Windows.UI.Xaml.CSharp.targets" />
</Project>

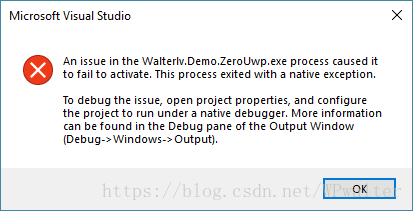

一个说明：如果运行时出现本机错误，那么可能是上面的 csproj 文件没有配置正确。如果出现下图所示的错误，建议先考虑将以上 csproj 文件中的所有内容复制到你的项目文件中再试。

本机错误

完成部署和运行

以上所有内容是一个 UWP 程序完成编译并运行所需的最少信息了。

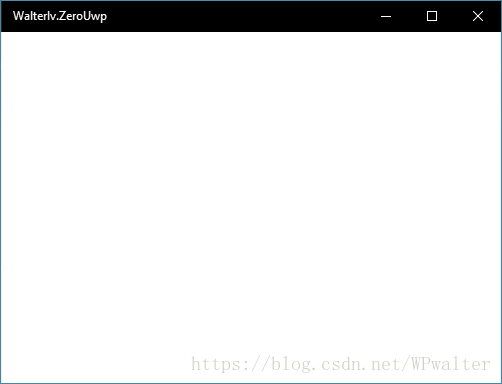

此时运行，我们只会看到一个空的窗口，就像这样：

空的窗口

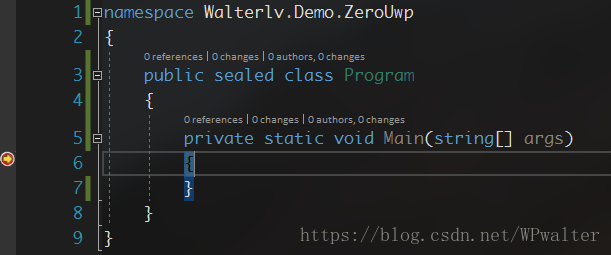

Main 函数中的断点是可以进入的：

Main 函数中的断点

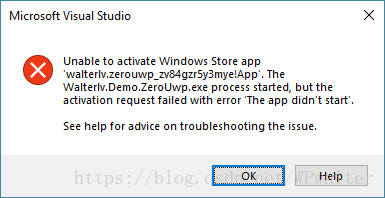

不过，如果继续运行，会提示错误。因为我们的程序并没有显示任何 UWP 的界面。

无法继续运行

总结与后续

在本文中，我们了解到 UWP 项目所需的最少文件有：

*.csproj 项目文件
- 这是整个从零开始的 UWP 程序中最复杂的一个文件，因为目前没有找到任何一个 Sdk 支持 UWP 的主程序工程。
Package.appxmanifest 文件
- 这是 UWP 应用程序的清单文件。事实上，这不是最终的清单文件，而是用于在项目中填写信息的文件；从前面的错误信息中我们了解到，最终的清单文件是 AppxManifest.xml。
Assets 文件夹中的四张图片
- StoreLogo、Square44x44Logo、Square150x150Logo 和 Wide310x150Logo 是清单文件能够正常生成所需的最少 Logo 资源
AssemblyInfo.cs
- 由于缺少 Project@Sdk 的支持，所以我们必须编写 AssemblyInfo.cs 文件来指定版本信息。
Program.cs
- 这是一开始我们就添加好的文件，就是放 Main 函数的地方。虽然我们什么都没写，但已经能够进入断点了。

接下来我们将从 Main 函数开始，完成一个 UWP 程序的启动：(2/2) 为了理解 UWP 的启动流程，我从零开始创建了一个 UWP 程序。

查看全文

相关阅读:
linux I2C 读写 tlv320dac3100
ubuntu lfs
安装和使用花生壳(linux)
vim 配置
 vim
gnome2 恢复默认 panel
ubuntu 挂在 jffs2 文件
 gstreamer 播放
 gstreamer 环境变亮设置
 探讨【IGE】的源代码【五】。

原文地址：https://www.cnblogs.com/walterlv/p/10236436.html
