  • EChats+Ajax之柱状图的数据交互

    原文链接：https://blog.csdn.net/qq_37936542/article/details/79723710

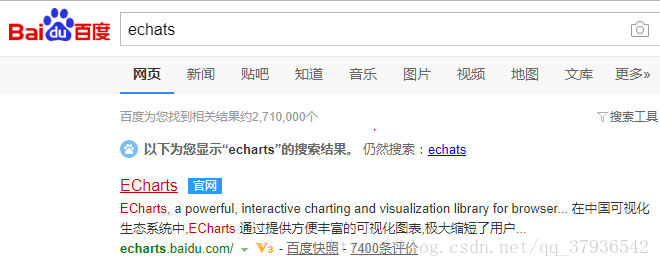

    一：下载 echarts.min.js

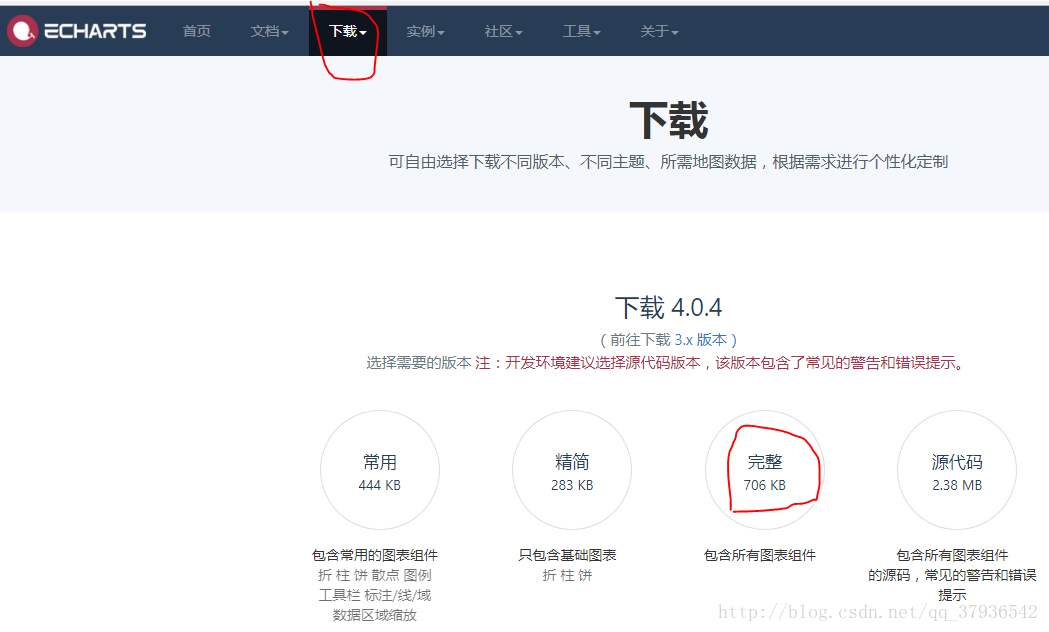

    选择完整版进行下载，精简版和常用版限制的某些功能




    二： echats入门案例

    1、引入 ECharts 和 JQuery

    [html] view plain copy
    1. <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    2. <script src="./js/echarts.min.js"></script>

    2、准备一个具备高宽的 DOM 容器。
    [html] view plain copy
    1. <body>
    2.
    3.     <div id="main1" style=" 900px; height: 350px;"></div>
    4.     <div id="main2" style=" 900px; height: 350px;"></div>
    5.
    6. </body>


    3、然后通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图，下面是完整代码

    [html] view plain copy
    1. <%@ page language="java" contentType="text/html; charset=UTF-8"
    2.     pageEncoding="UTF-8"%>
    3. <!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
    4. <html>
    5. <head>
    6. <meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
    7. <title>Insert title here</title>
    8. </head>
    9. <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    10. <script src="./js/echarts.min.js"></script>
    11. <body>
    12.
    13.     <div id="main1" style=" 900px; height: 350px;"></div>
    14.     <div id="main2" style=" 900px; height: 350px;"></div>
    15.
    16. </body>
    17.
    18. <script type="text/javascript">
    19.     var zChart = echarts.init(document.getElementById("main1"));// 柱形图模板一
    20.
    21.     var option = {
    22.         color : [ '#3398DB' ],
    23.         title : {
    24.             text : 'ECharts 示例', //主标题文本，支持使用   换行。
    25.             link : '', //主标题文本超链接
    26.             textStyle : { //该属性用来定义主题文字的颜色、形状等
    27.                 color : '#3398DB',
    28.             }
    29.         },
    30.         tooltip : {
    31.             trigger : 'axis',
    32.             axisPointer : { // 坐标轴指示器，坐标轴触发有效
    33.                 type : 'shadow' // 默认为直线，可选为：'line' | 'shadow'
    34.             }
    35.         },
    36.         grid : {
    37.             left : '6%',
    38.             right : '20%',
    39.             bottom : '20%',
    40.             containLabel : true
    41.         },
    42.         xAxis : [ { //x轴列表展示
    43.             type : 'category',
    44.             data : [ '哈士奇', '斗牛犬', '田园犬', '吉娃娃' ],
    45.         } ],
    46.         yAxis : [ { //定义y轴刻度
    47.             type : 'value',
    48.             scale : true,
    49.             name : '月销量',
    50.             max : 140,
    51.             min : 0,
    52.             splitNumber : 20,
    53.             boundaryGap : [ 0.2, 0.2 ]
    54.         } ],
    55.         series : [ {
    56.             name : '销量',
    57.             type : 'bar', //bar 柱状图     line 折线图 等
    58.             barWidth : '40%', //柱的宽度
    59.             data : [ '120', '30', '80', '65' ]
    60.         } ]
    61.     };
    62.     zChart.setOption(option);
    63.
    64.     var xChart = echarts.init(document.getElementById('main2'));// 柱形图模板二
    65.
    66.     var option1 = {
    67.         title : {
    68.             text : $("#signSet option:selected").val() == '' ? $(
    69.                     "#signSet option:eq(1)").html() : $(
    70.                     "#signSet option:selected").html(),
    71.         },
    72.         color : [ '#2474f6', '#006699', '#d84a38' ],
    73.         tooltip : {
    74.             trigger : 'axis',
    75.             axisPointer : { // 坐标轴指示器，坐标轴触发有效
    76.                 type : 'shadow' // 默认为直线，可选为：'line' | 'shadow'
    77.             }
    78.         },
    79.         legend : {
    80.             data : [ '正常', '迟到', '未到' ]
    81.         },
    82.         grid : {
    83.             left : '3%',
    84.             right : '4%',
    85.             bottom : '3%',
    86.             containLabel : true
    87.         },
    88.         xAxis : [ {
    89.             type : 'category',
    90.             data : [ '一班', '二班', '三班', '四班' ]
    91.         } ],
    92.         yAxis : [ {
    93.             type : 'value',
    94.             scale : true,
    95.             name : '月销量',
    96.             max : 60,
    97.             min : 0,
    98.             splitNumber : 20,
    99.             boundaryGap : [ 0.2, 0.2 ]
    100.         } ],
    101.         series : [ {
    102.             name : '正常',
    103.             type : 'bar',
    104.             data : [ '54', '49', '58', '56' ]
    105.         },
    106.
    107.         {
    108.             name : '迟到',
    109.             type : 'bar',
    110.             data : [ '5', '8', '4', '2' ]
    111.         }, {
    112.             name : '未到',
    113.             type : 'bar',
    114.             data : [ '3', '2', '1', '2' ],
    115.
    116.             markLine : {
    117.                 lineStyle : {
    118.                     normal : {
    119.                         type : 'dashed'
    120.                     }
    121.                 },
    122.                 data : [ [ {
    123.                     type : 'min'
    124.                 }, {
    125.                     type : 'max'
    126.                 } ] ]
    127.             }
    128.         }, ]
    129.     }
    130.     xChart.setOption(option1);
    131. </script>
    132. </html>

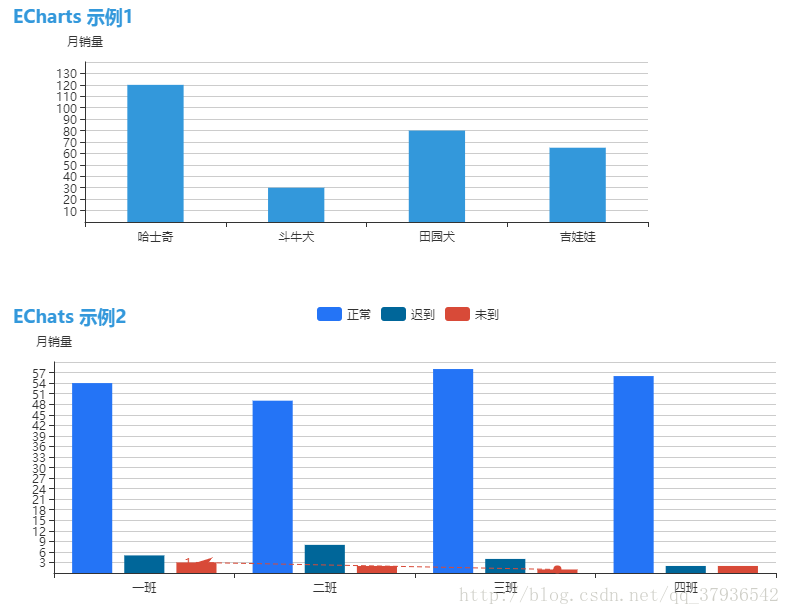

    4、效果图



    三：EChats + Ajax 完成数据交互


    1、封装EChats返回的结果集

    [html] view plain copy
    1. package com.debo.echats;
    2.
    3. import java.util.List;
    4.
    5. /**
    6.  * 封装echats需要的结果集
    7. * @ClassName: EchatsRes
    8. * @Description: TODO
    9. * @author A18ccms a18ccms_gmail_com
    10. * @date 2018年3月28日 上午9:38:54
    11. *
    12.  */
    13. public class EchatsRes {
    14.
    15.     private List<String> xData;
    16.     private List<Integer> yData;
    17.     public List<String> getxData() {
    18.         return xData;
    19.     }
    20.     public void setxData(List<String> xData) {
    21.         this.xData = xData;
    22.     }
    23.     public List<Integer> getyData() {
    24.         return yData;
    25.     }
    26.     public void setyData(List<Integer> yData) {
    27.         this.yData = yData;
    28.     }
    29.     @Override
    30.     public String toString() {
    31.         return "EchatsRes [xData=" + xData + ", yData=" + yData + "]";
    32.     }
    33. }

    2、Controller层，模拟数据
    [html] view plain copy
    1. package com.debo.echats;
    2.
    3. import java.util.ArrayList;
    4. import java.util.List;
    5.
    6. import org.springframework.stereotype.Controller;
    7. import org.springframework.web.bind.annotation.RequestMapping;
    8. import org.springframework.web.bind.annotation.RequestMethod;
    9. import org.springframework.web.bind.annotation.ResponseBody;
    10.
    11. @Controller
    12. @RequestMapping("/echats")
    13. public class Echats {
    14.
    15.
    16.     @ResponseBody //返回json格式数据
    17.     @RequestMapping(method = RequestMethod.GET)
    18.     public EchatsRes echats() {
    19.
    20.         //为了简单,这里省略从数据库查询数据,选择直接模拟
    21.         List<String> xList = new ArrayList<String>();
    22.         List<Integer> yList = new ArrayList<Integer>();
    23.
    24.         xList.add("哈士奇");
    25.         xList.add("斗牛犬");
    26.         xList.add("田园犬");
    27.         xList.add("吉娃娃");
    28.
    29.         yList.add(120);
    30.         yList.add(30);
    31.         yList.add(80);
    32.         yList.add(55);
    33.
    34.         EchatsRes echatsRes = new EchatsRes();
    35.         echatsRes.setxData(xList);
    36.         echatsRes.setyData(yList);
    37.
    38.         return echatsRes;
    39.     }
    40.
    41. }

    注意：@responseBody注解需要jackson依赖

    [html] view plain copy
    1. <dependency>
    2.     <groupId>com.fasterxml.jackson.core</groupId>
    3.     <artifactId>jackson-core</artifactId>
    4.     <version>2.4.3</version>
    5. </dependency>
    6. <dependency>
    7.     <groupId>com.fasterxml.jackson.core</groupId>
    8.     <artifactId>jackson-databind</artifactId>
    9.     <version>2.4.3</version>
    10. </dependency>

    3、jsp完整代码

    [html] view plain copy
    1. <%@ page language="java" contentType="text/html; charset=UTF-8"
    2.     pageEncoding="UTF-8"%>
    3. <!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
    4. <html>
    5. <head>
    6. <meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
    7. <title>EChats和Ajax数据交互</title>
    8.
    9. <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    10. <script src="./js/echarts.min.js"></script>
    11. </head>
    12. <body>
    13.
    14.     <div><input type="button" id="show" value="点击显示图表"></div>
    15.     <!-- 柱状图 -->
    16.     <div id="main" style=" 900px; height: 350px;"></div>
    17.
    18. </body>
    19.
    20. <script type="text/javascript">
    21.
    22.     var zChart = echarts.init(document.getElementById("main"));// 柱形图模板
    23.
    24.     $("#show").on("click", function() {
    25.         $.ajax({
    26.             url : "/demo/echats.do",
    27.             type : 'GET',
    28.             success : function(data) {
    29.                 fun(data.xData, data.yData);
    30.             },
    31.             error : function(data){
    32.                 alert(1);
    33.             }
    34.         });
    35.     })
    36.
    37.     function fun(x_data, y_data) {
    38.
    39.         var option = {
    40.             color : [ '#3398DB' ],
    41.             title : {
    42.                 text : 'ECharts 示例', //主标题文本，支持使用   换行。
    43.                 link : '', //主标题文本超链接
    44.                 textStyle : { //该属性用来定义主题文字的颜色、形状等
    45.                     color : '#3398DB',
    46.                 }
    47.             },
    48.             tooltip : {
    49.                 trigger : 'axis',
    50.                 axisPointer : { // 坐标轴指示器，坐标轴触发有效
    51.                     type : 'shadow' // 默认为直线，可选为：'line' | 'shadow'
    52.                 }
    53.             },
    54.             grid : {
    55.                 left : '6%',
    56.                 right : '20%',
    57.                 bottom : '20%',
    58.                 containLabel : true
    59.             },
    60.             xAxis : [ { //x轴列表展示
    61.                 type : 'category',
    62.                 data : x_data,
    63.             } ],
    64.             yAxis : [ { //定义y轴刻度
    65.                 type : 'value',
    66.                 scale : true,
    67.                 name : '月销量',
    68.                 max : 140,
    69.                 min : 0,
    70.                 splitNumber : 20,
    71.                 boundaryGap : [ 0.2, 0.2 ]
    72.             } ],
    73.             series : [ {
    74.                 name : '销量',
    75.                 type : 'bar', //bar 柱状图     line 折线图 等
    76.                 barWidth : '40%', //柱的宽度
    77.                 data : y_data
    78.             } ]
    79.         };
    80.
    81.         zChart.setOption(option);
    82.     }
    83.
    84. </script>
    85. </html>

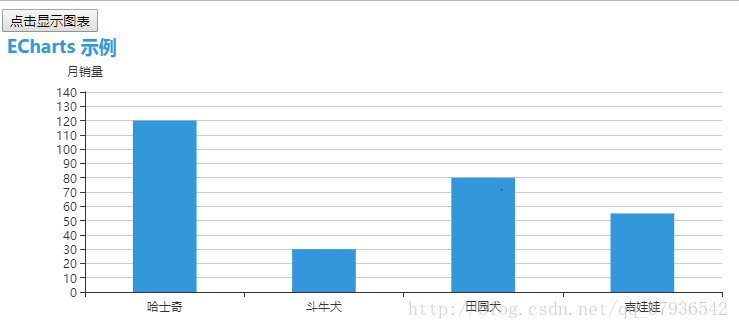

    4、效果图
