    字节选择器。

    参考链接:
    https://github.com/ucb-bar/chisel-tutorial/blob/release/src/main/scala/examples/ByteSelector.scala

    1. 引入Chisel3


    2. 继承自Module类


    3. 定义输入输出接口

    创建各项输入输出接口。

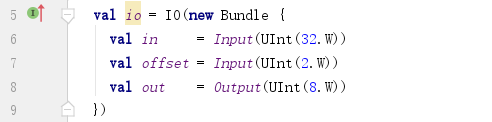

    这些接口都是无符号整型数:val in = Input(UInt(32.W))
    a. 使用32.W表示位宽为32位;
    b. 使用UInt创建无符号整型数;
    c. 使用Input/Output表示接口方向;
    d. val 关键字表明定义的变量是所属匿名Bundle子类的数据成员;

    4. 内部连接

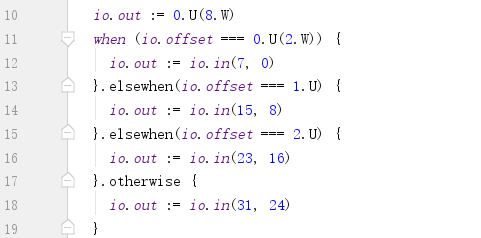

    使用when/elsewhen/otherwise表达判断逻辑。

    1) when()()可以理解为一个有三个参数列表的函数

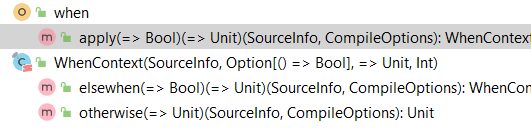

    函数签名如下,返回一个WhenContext对象:

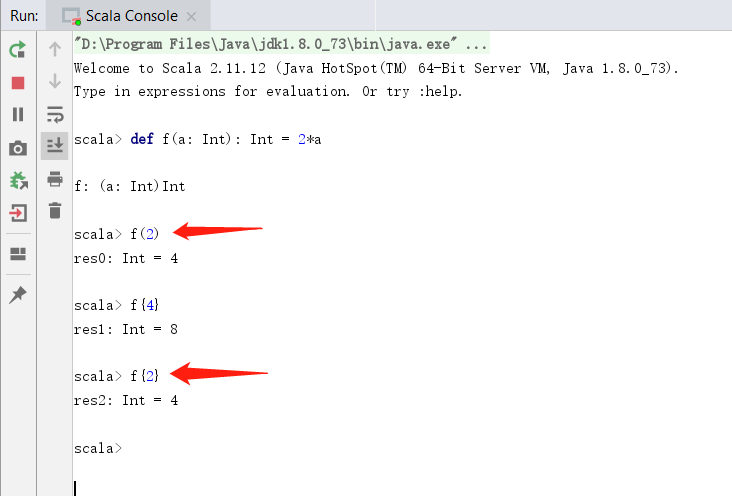

    Scala中,允许使用{}代替()来包围参数列表。所以when()()可以改成when(){}的形式。

    最后一个参数列表忽略。

    2) elsewhen()()


    elsewhen/otherwise都是WhenContext的方法。所以可以直接调用。elsewhen如同when,接收两个参数列表。

    3) otherwise()

    最后一个判断分支。

    5. 生成Verilog


    可以直接点运行符号运行。

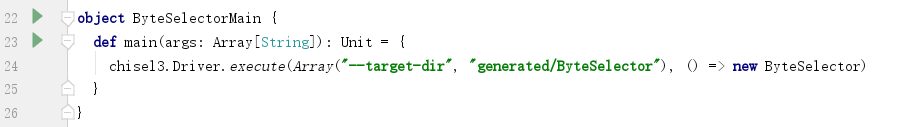

    也可以使用sbt shell执行:

    生成Verilog如下:

    6. 测试



    7. 附录

    ByteSelector.scala:
    import chisel3._

    class ByteSelector extends Module {
    val io = IO(new Bundle {
    val in = Input(UInt(32.W))
    val offset = Input(UInt(2.W))
    val out = Output(UInt(8.W))
    })
    io.out := 0.U(8.W)
    when (io.offset === 0.U(2.W)) {
    io.out := io.in(7, 0)
    }.elsewhen(io.offset === 1.U) {
    io.out := io.in(15, 8)
    }.elsewhen(io.offset === 2.U) {
    io.out := io.in(23, 16)
    }.otherwise {
    io.out := io.in(31, 24)
    }
    }

    object ByteSelectorMain {
    def main(args: Array[String]): Unit = {
    chisel3.Driver.execute(Array("--target-dir", "generated/ByteSelector"), () => new ByteSelector)
    }
    }
