  • Chisel3


    介绍模块的输入输出端口的定义与管理。


    1. _ports

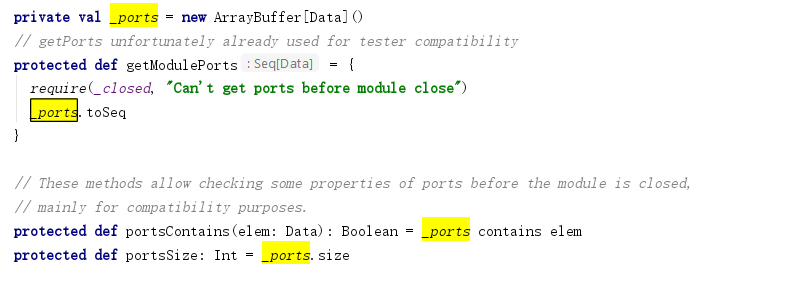

    1) 模块的输入输出端口,在BaseModule中管理:

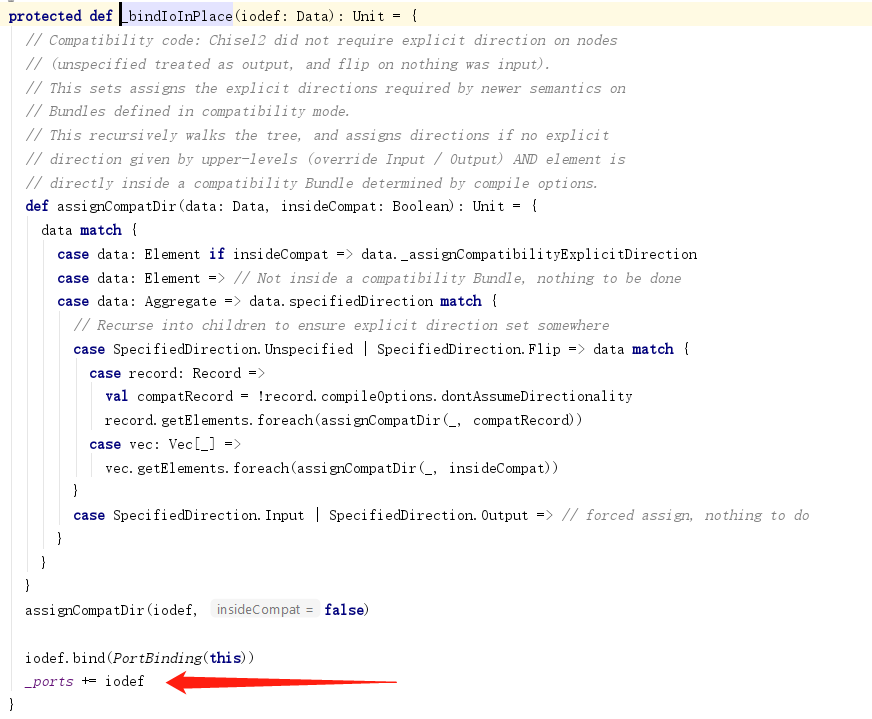

    2) 添加输入输出端口

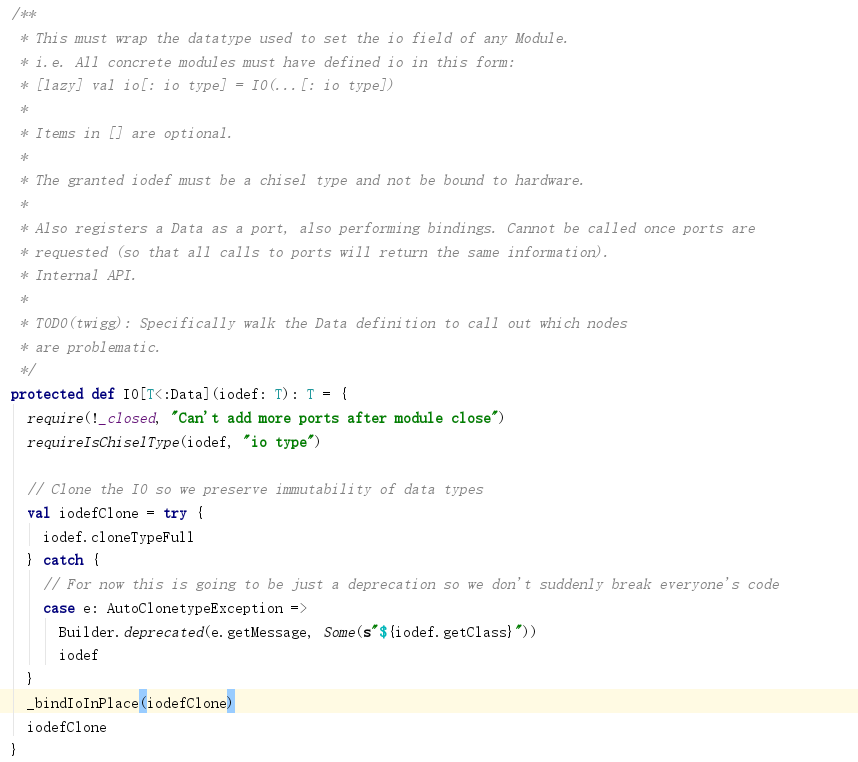

    使用IO(...)添加:

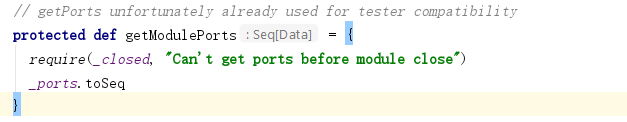

    3) 使用

    所有的端口一起使用:

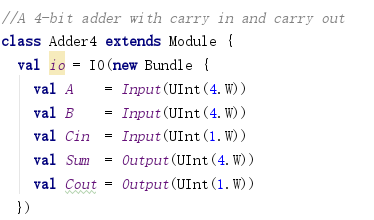

    2. 用户自定义模块端口

    用户通过实现Module类中的抽象方法io,实现一个Bundle的匿名子类,于其中定义各个输入输出端口。
    通过把这个匿名子类的对象传入IO()方法,将其与模块绑定,并将其加入模块的_ports中。

    3. 隐含的clock和reset

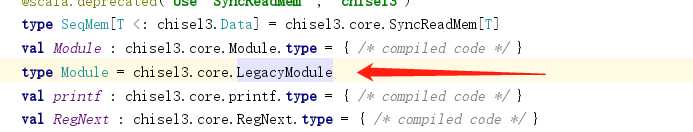

    用户自定义模块时继承的Module类,实为chisel3.core.LegacyModule:

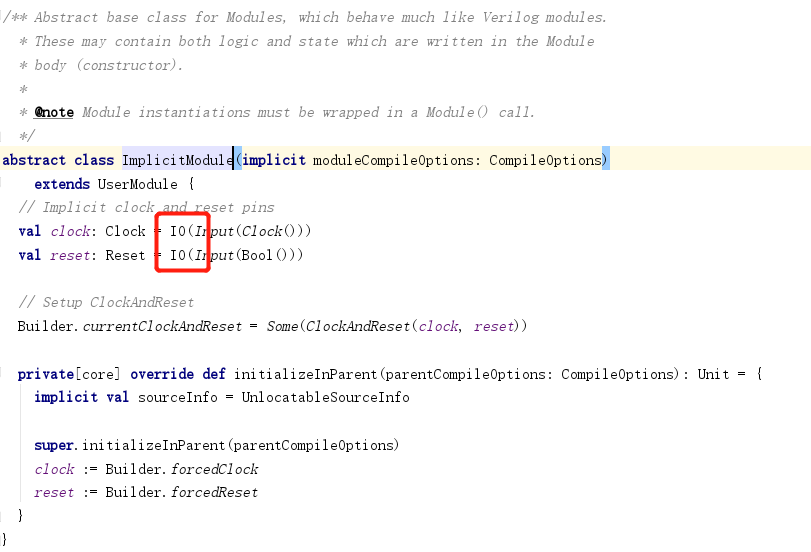

    LegacyModule是ImplicitModule的子类,其中定义了默认的时钟和复位端口,这也是其ImplicitModule中Implicit的含义。


    也是通过IO()添加到模块的_ports中。

    4. 附录
