  • Chisel3


    介绍如何构建由模块组成的硬件模型。

    1. 子模块

    一个模块可以有一个或多个子模块,创建子模块时,需要使用Module(...)包裹:

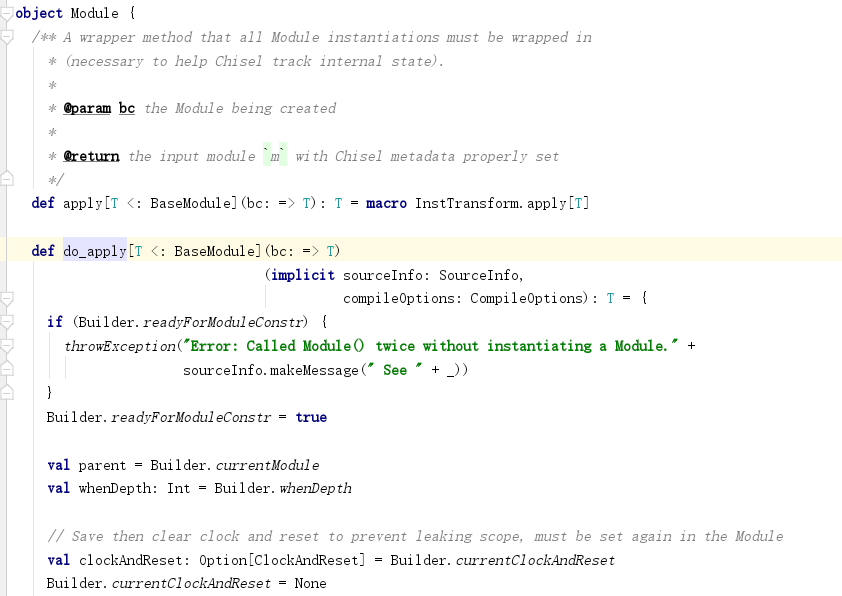

    Module()实现如下:

    bc是一个call-by-name参数,在第一次引用时调用。

    1) 在调用bc创建模块之前,先保存Builder的状态。
    a. Module()只能用于包裹一个模块的实例化操作:

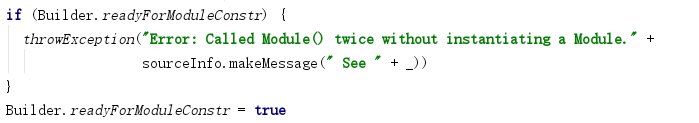

    Builder.readyForModuleConstr在实例化模块之前被置为false:
    这个要求模块的实例化必须在Module()以内。子模块在父模块中以Module()包裹实例化,顶层模块如何实例化呢?也需要以Module()包裹,后续再讲。

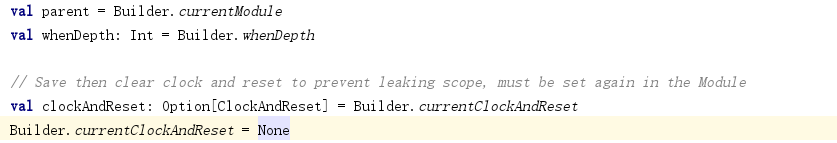

    b. 记录当前Builder的状态信息,如当前的val parent = Builder.currentModule为将要实例化的模块的父模块:

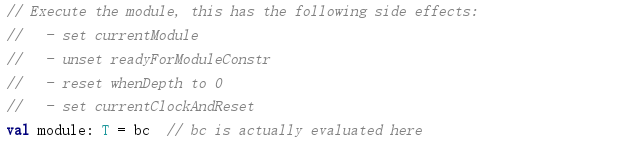

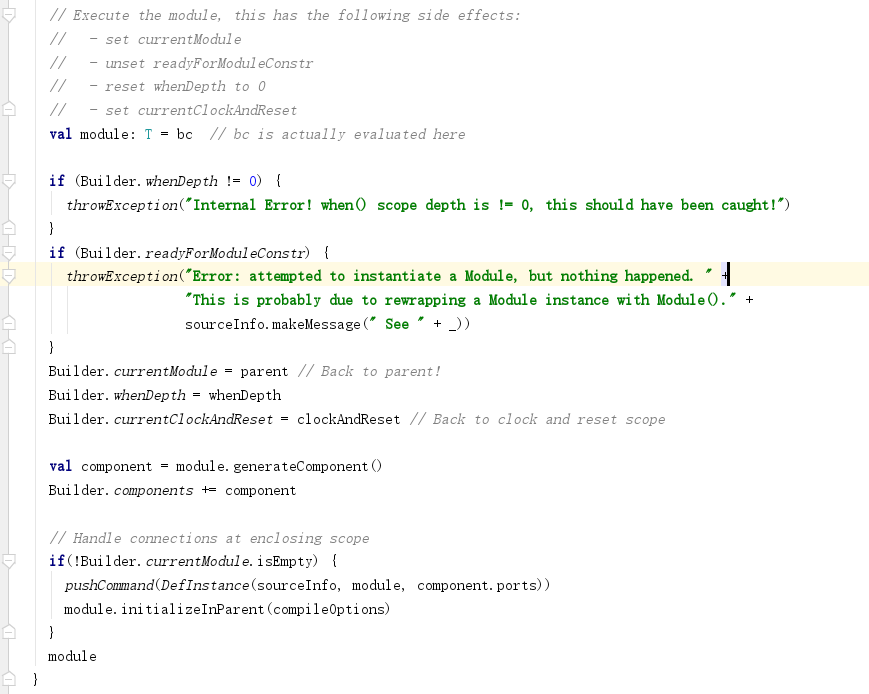

    2) 调用bc,创建子模块

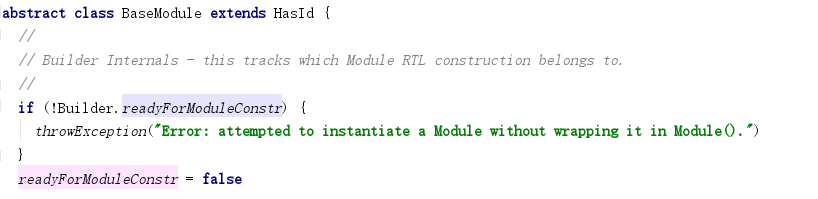

    子模块创建之初,会先要设置Builder的状态,如下注释中所言:

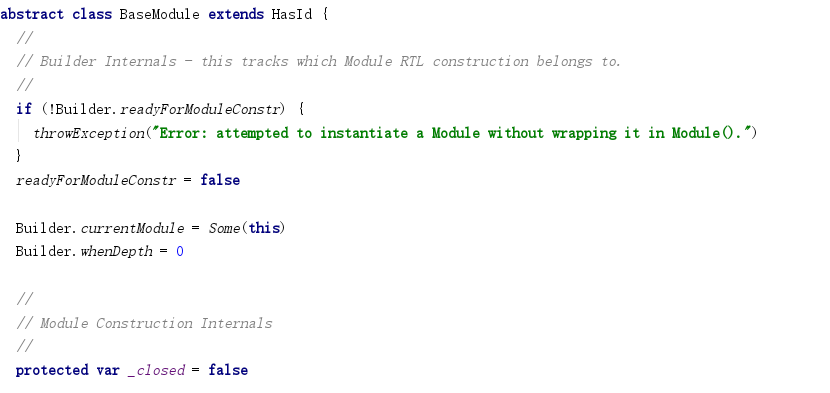

    实际代码在BaseModule类体中:

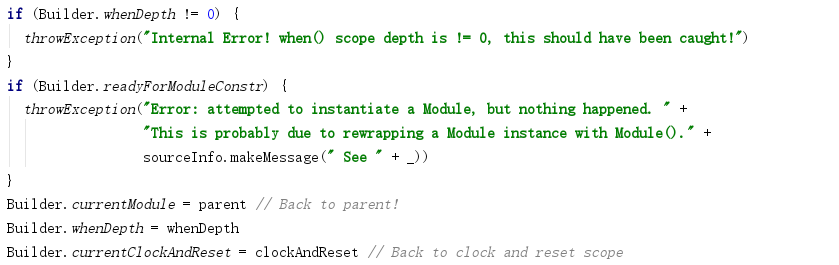

    3) 恢复Builder的状态

    4) 把创建的模块,转换成为一个component
    如果父模块不为空,则使用pushCommand把新创建的模块以DefInstance命令添加到硬件模型中。

    2. generateComponent

    a. 处理各模块名字;
    b. 定义ModuleIO;
    c. 将模块输入输出端口转换为component所需的Port;

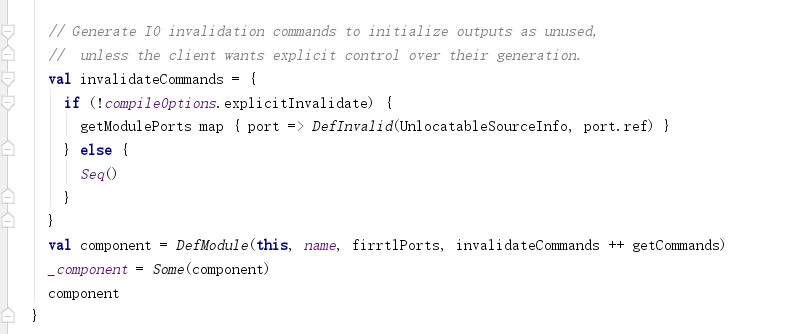

    d. 定义component:val component = DefModule(this, name, firrtlPorts, invalidateCommands ++ getCommands)


    3. 顶层模块

    顶层模块也需要使用Module()包裹着创建。

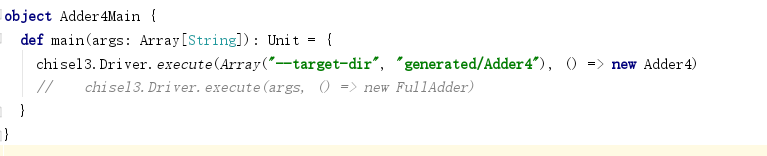

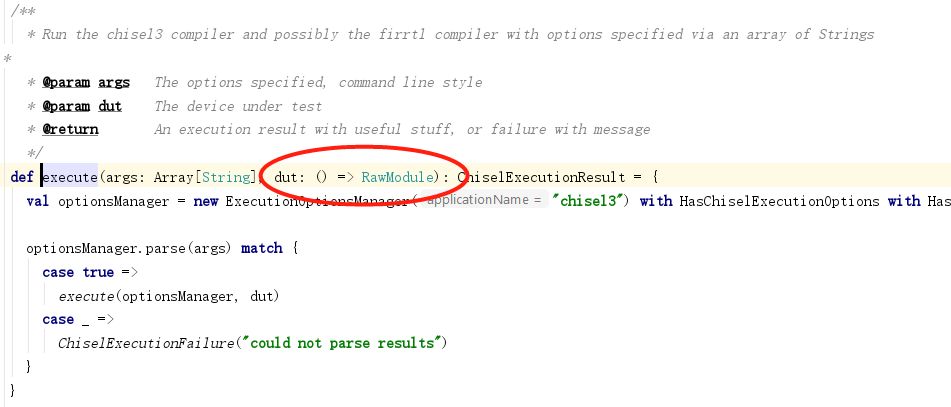

    如顶层模块Adder4的创建。其创建函数被传给chisel3.Driver.execute方法:

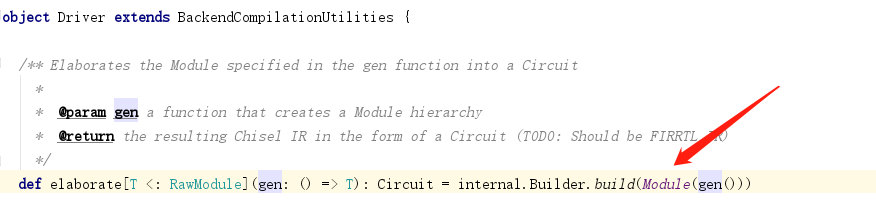

    可以看到,这里调用gen()的时候,也包裹在Module()之中。

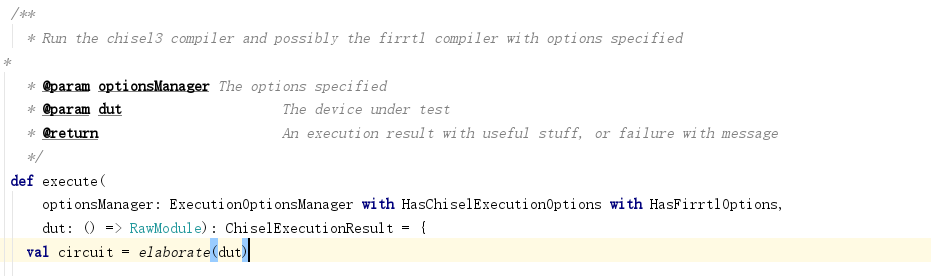

    只是这里的Module(gen())也是一个call-by-name参数,并不是直接调用:

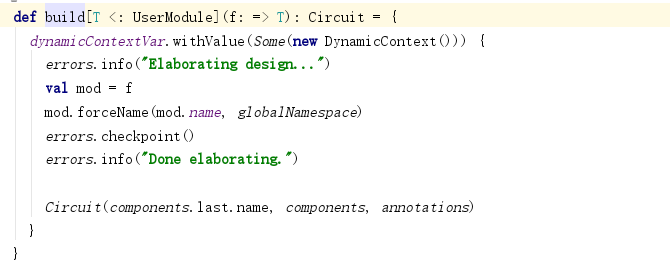

    这里的Builder即为之前多次提到的Builder。build方法返回顶层模块Circuit。
