  • Chisel3


    介绍构建硬件模型的Builder。

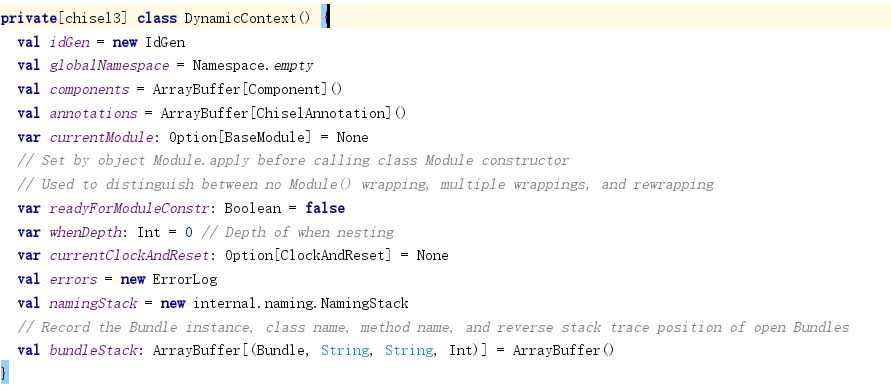

    1. DynamicContext

    动态上下文,供构建硬件模型时,存放上下文状态信息。

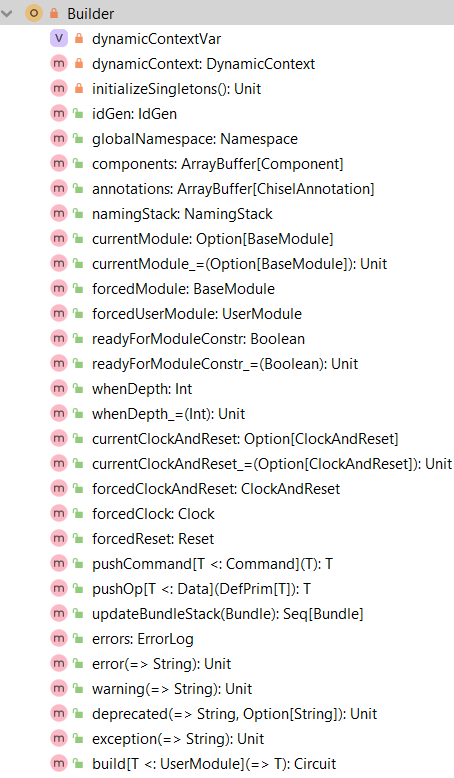

    2. Builder


    Builder使用DynamicContext存储数据。供其他类获取和存储信息使用。

    3. ClockAndReset

    这里以clock和reset为例。

    1) DynamicContext中,定义了currentClockAndReset
    var currentClockAndReset: Option[ClockAndReset] = None

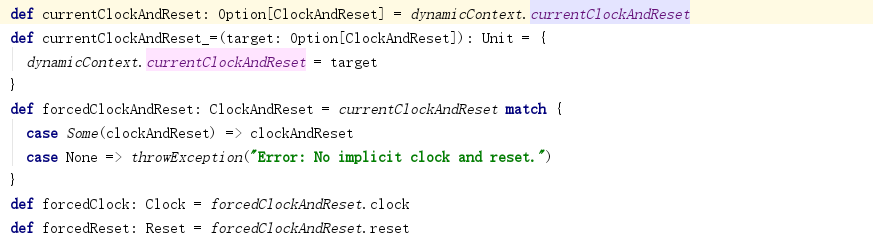

    Builder中为:
    可以用这些进行获取和设置。

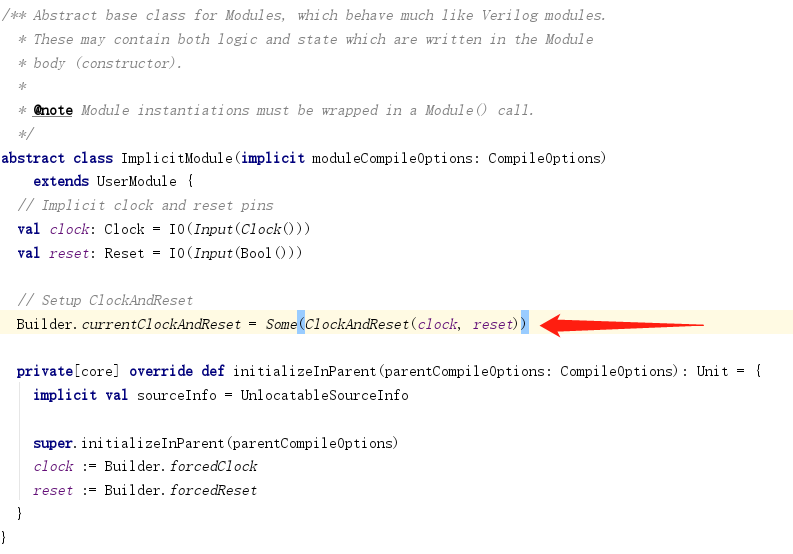

    2) 在模块实例化的时候赋值


    3) 临时更换clock或reset

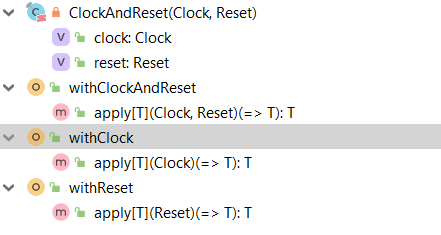

    在MultiClock.scala中,定义了如下方法:

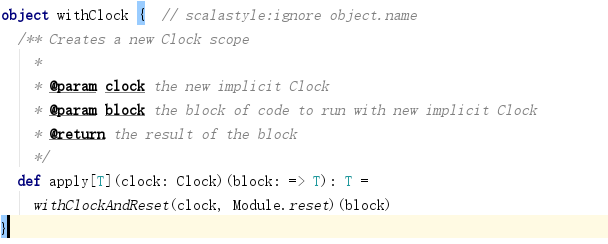

    a. 临时更换clock, withClock:

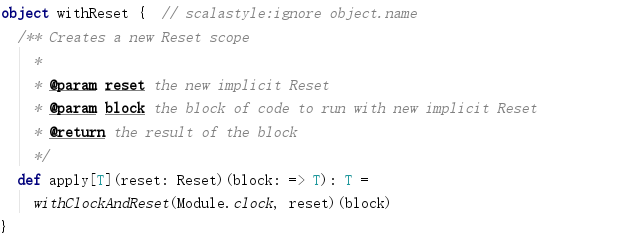

    b. 临时更换reset, withReset:
    c. 临时更换clock和reset, withClockAndReset:

    更换clock和reset之后,再执行block所代表的代码块。

    4) 使用Builder中的clock和reset

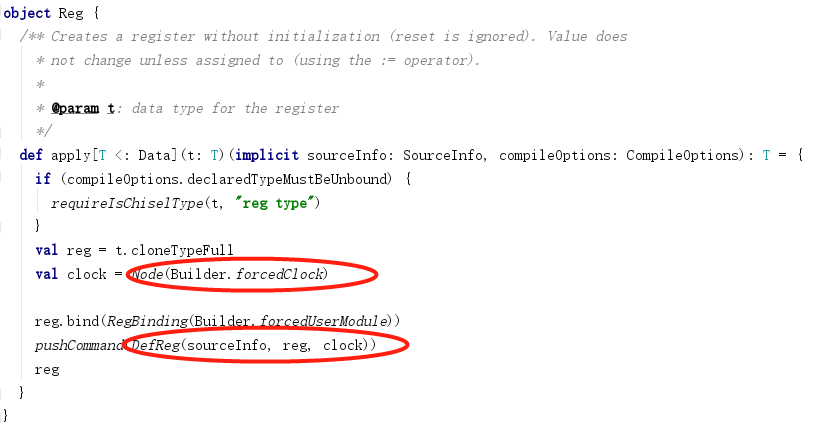

    a. 创建寄存器Reg():
    构建硬件模型时,DefReg中包含了从Builder中获取的clock。

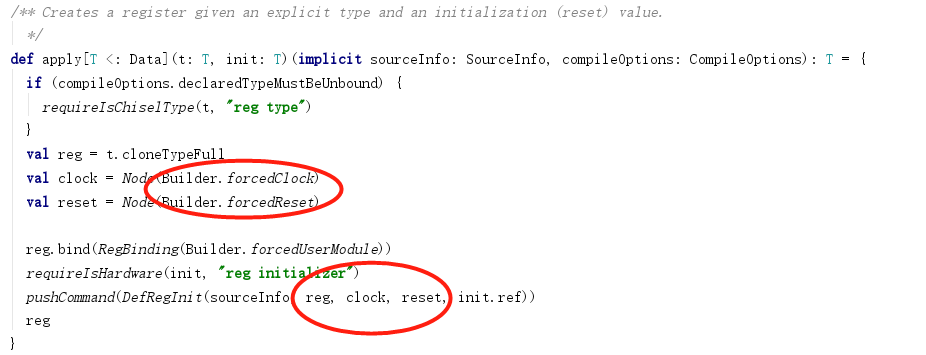

    b. 创建带初始值的RegInit():
    这里构建这个寄存器的命令DefRegInit里,包含了从Builder中获取的clock和reset。

    所以3)中,临时更换Builder.clockAndReset然后在执行block时,如果有创建寄存器,则其使用的clock/reset即为临时更改后的。


    4. 附录

    private[chisel3] class DynamicContext() {
    val idGen = new IdGen
    val globalNamespace = Namespace.empty
    val components = ArrayBuffer[Component]()
    val annotations = ArrayBuffer[ChiselAnnotation]()
    var currentModule: Option[BaseModule] = None
    // Set by object Module.apply before calling class Module constructor
    // Used to distinguish between no Module() wrapping, multiple wrappings, and rewrapping
    var readyForModuleConstr: Boolean = false
    var whenDepth: Int = 0 // Depth of when nesting
    var currentClockAndReset: Option[ClockAndReset] = None
    val errors = new ErrorLog
    val namingStack = new internal.naming.NamingStack
    // Record the Bundle instance, class name, method name, and reverse stack trace position of open Bundles
    val bundleStack: ArrayBuffer[(Bundle, String, String, Int)] = ArrayBuffer()
    }
