分析DUEB参数模型中各种参数类型的可能性。





1. 节点类型

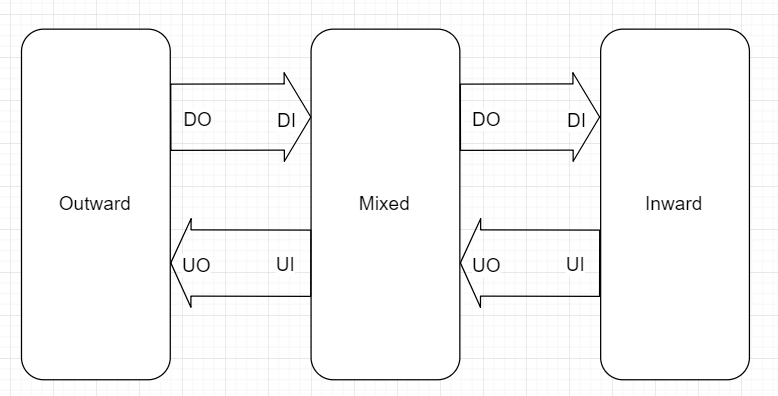

根据参数的传播方向，可以把节点分为三类：

a. 只输出参数的节点，参考OutwardNodeImp；

b. 只接收参数的节点，参考InwardNodeImp；

c. 既接收参数、又输出参数的节点，参考MixNode；



也就是说Outward和Inward节点是起始和终止节点，而Mixed节点是中继节点。

​​

​​



2. 参数传播



参数的传播有两个方向，Downward和Upward：

a. 如果是在Outward和Inward节点之间，则是直接传播（receive/generate）。

b. 如果包含Mixed节点，则参数的传播需要穿过Mixed节点，需要Mixed节点把DI转换为DO，把UO转换为UI。





3. 两个节点



​​

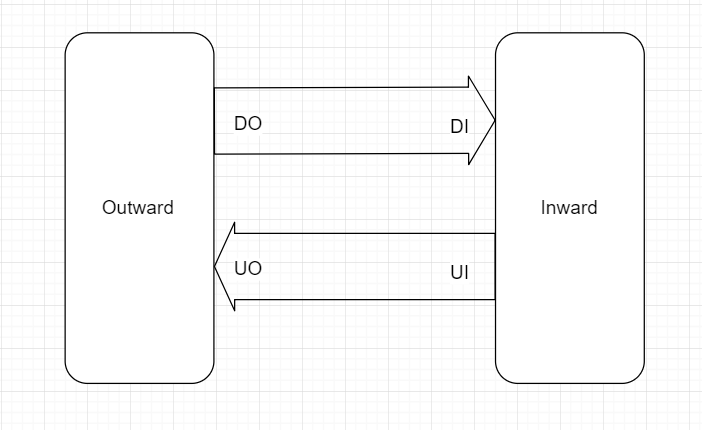

下面以DI/DO为例：

a. Outward生成（generate）然后发送DO参数；

b. Inward接收（receive）DI参数；



从DO变成DI，有两种可能性：

a. 存在一个转换机制，把DO转变为DI；

b. DO = DI，即DO和DI是同一个类型；



如果存在一个转换机制，那么这个机制需要同时知道DO和DI的信息。其耦合性较高，难以维护。如果存在这个转换机制，则应该在模型层有所体现。



虽然无法否定转换机制存在的可能性，但更为简单的方法是DO = DI。

这是对模型的一种化简。





4. 单个复合节点



​​



Mixed节点接收DI参数，传播DO参数。



DI与DO一样吗？同样存在两种可能：



1) 不一样：DI ≠ DO



那么需要Mixed节点，实现如何从DI到DO的转换方法。

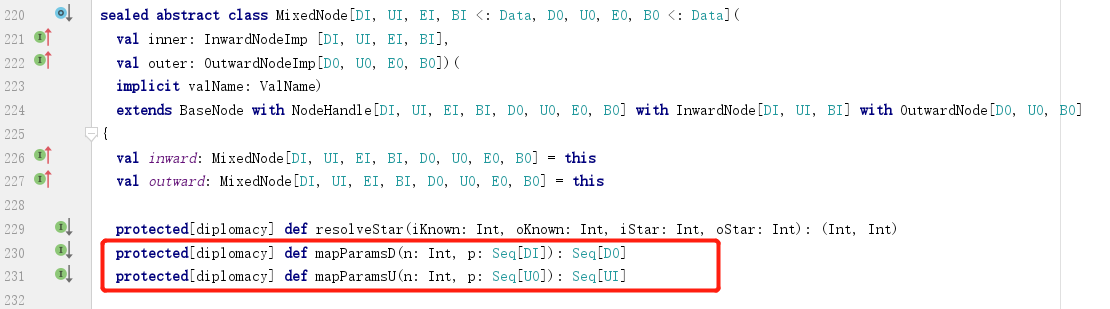

这在MixedNode中有体现：

​​



a. mapParamsD()：沿着传播方向（Downward）把DI转变为DO；

b. mapParamsU()：沿着传播方向（Upward）把UO转变为UI；



2) 一样：DI = DO



那么在参数传播过程中，这个Mixed节点如同不存在一样，透传参数信息。



更准确的说，透传的是参数类型信息，而参数的值是可以有变化的。



上面是根据模型的分析参数的可能性。





5. 化简实现



下面根据分析，介绍模型化简后的实现。



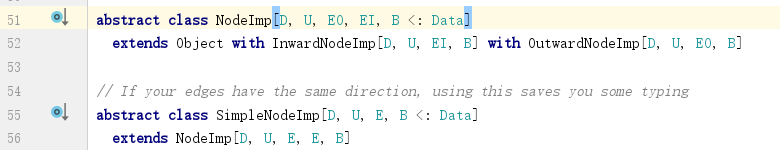

1) 合并DI/DO，UI/UO



​​



2) 实例：AXI4Imp



​​

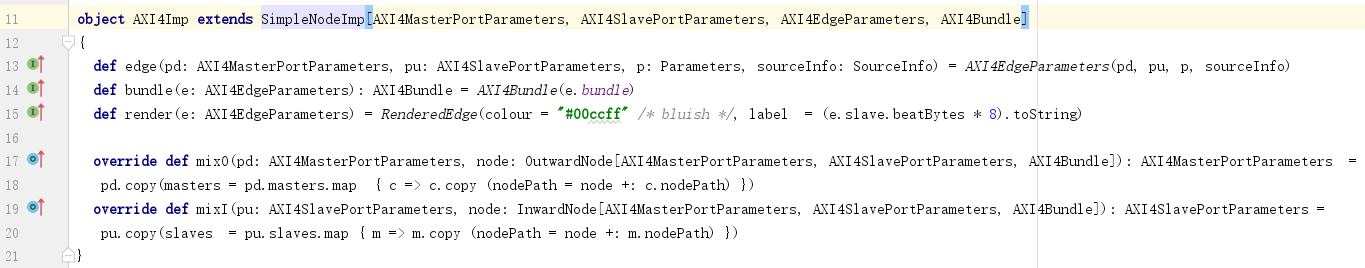

DI和DO合并之后只有D这一个类型，也就是说向下（Downward）传播（generate/receive）的是D类型的参数。因为下游节点已知自己节点的参数信息，所以向下传播的应该是上游节点的信息。在这个例子中是AXI4MasterPortParameters。



同理，U的类型定义为下游节点的参数。在这个例子中为AXI4SlavePortParameters。
