简单介绍Edges的实现。
1. TLEdge
包含client和manager两端的边，继承TLEdgeParameters类：
1) isAligned
判断访问的地址和访问大小是否对齐：
a. 如果最大访问大小为1个字节，则访问是对齐的；
b. 生成掩码（lgSize=2, maxLgSize=4, mask=0b1100）与地址相与，计算是否为0；
2) mask
根据访问的地址和大小生成访问的掩码：
3) isRequest
判断channel x是否在执行请求：
因为Grant/GrantData需要GrantAck响应，所以也是请求：
8.3.5: A Grant message is both a response and a request message...
4) isResponse
channel x是否在传输响应：
5) hasData
判断消息是否包含数据：
首先通过staticHasData检查是否能在构建期（软件代码执行）得到答案，如果不能则生成硬件逻辑在硬件中进行判断。
staticHasData根据client/manager的能力特点，看能否获得恒定的答案：
6) opcode
获取channel中的opcode部分：
可以看到这里使用的是TLDataChannel，而不是TLChannel：
a/b/c为TLAddrChannel，因为他们包含address这一项；
a/b/c/d为TLDataChannel，因为他们包含data这一项；
e既没有address也没有data，只是TLChannel；
7) param
8) size
9) data
10) corrupt
corrupt信号对应着规范中的valid。
11) mask
这里使用的为TLAddrChannel，只有a/b/c：
其中：a/b的mask外面提供，c的mask需要自己算；
full_mask都是自己算：
12) address
13) source
14) addr_hi/addr_lo
根据manager支持的位宽，把地址分成高低两部分：
a. 低的部分为按照manager.beatBytes对齐的部分。比如beatBytes=4, 则低2位为低的部分；
b. 其余的高位为高的部分；

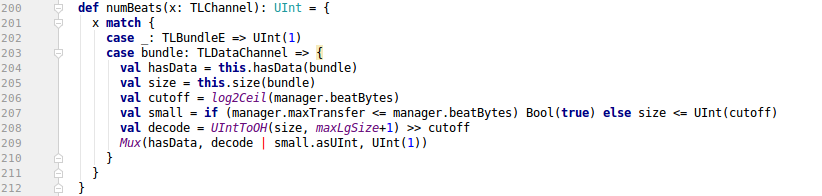

15) numBeats
计算把数据传完需要多少个时钟周期，即burst包含多少个beat：
a. manager.maxTransfer <= manager.beatBytes：如果最大传输大小，小于数据总线位宽，则一定能在一个时钟周期（beat）内传完；
b. 否则，需要看数据大小是否大于位宽：size <= UInt(cutoff)；
c. 若small为真，则右移cutoff后decode为0，需要一个beat；
d. 若small为假，则small为0，需要的beat数取决于decode；
e. UIntToOH(size, maxLgSize+1)=2^size；
f. 需要的beat数为：2^size / 2^cutoff；
g. hasData为假，则没有数据，需要一个beat；
16) first/last
略
2. TLEdgeOut
定义client到manager的输出边（EO），我为client，对端为manager。
1) Transfers
Cache Permission相关消息。
a. AcquireBlock
生成支持AcquireBlock的硬件连接：
b. AcquirePerm
c. Release
Release:

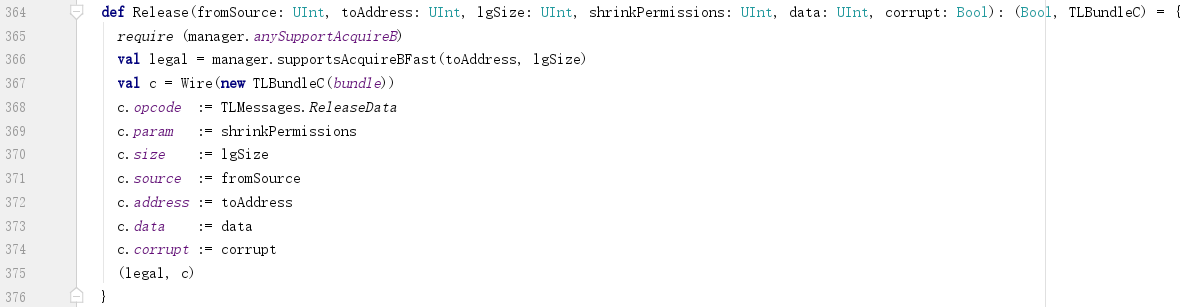

ReleaseData:
不会出错的ReleaseData:

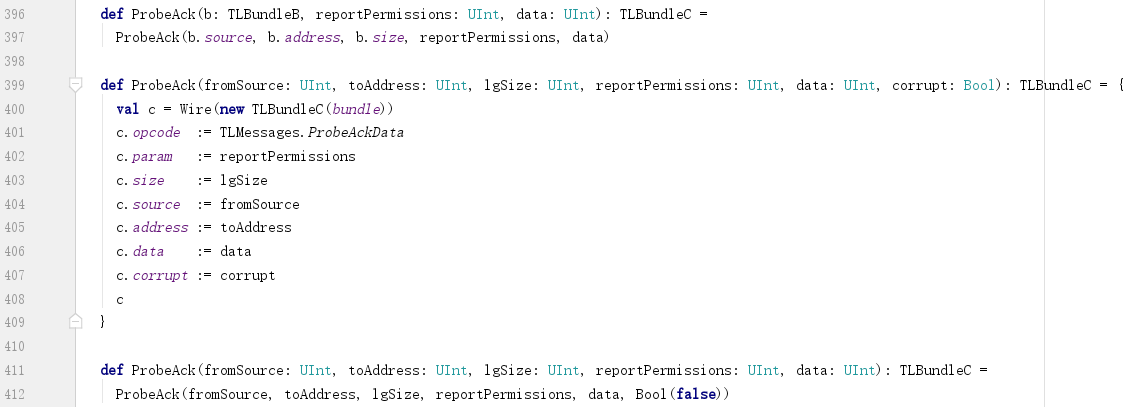

d. ProbeAck
直接传入参数的ProbeAck：
通过b:Probe生成c:ProbeAck：
ProbeAckData同理；
e. GrantAck
2) Access
生成访问消息硬件连接。
a. Get
b. Put
考虑因素：
- PutFull/PutPartial;
- corrupt是否固定；
- mask是传入，还是自己生成；
c. Arithmetic
简单数学运算消息：
d. Logical
简单逻辑运算消息：
e. AccessAck
TLEdgeOut从client连向manager：
- client发起的Access消息从channel a传递，对应的AccessAck从b传回；
- client发出的AccessAck消息从channel c传递，作为manager通过channel b传来的Access消息的回应；

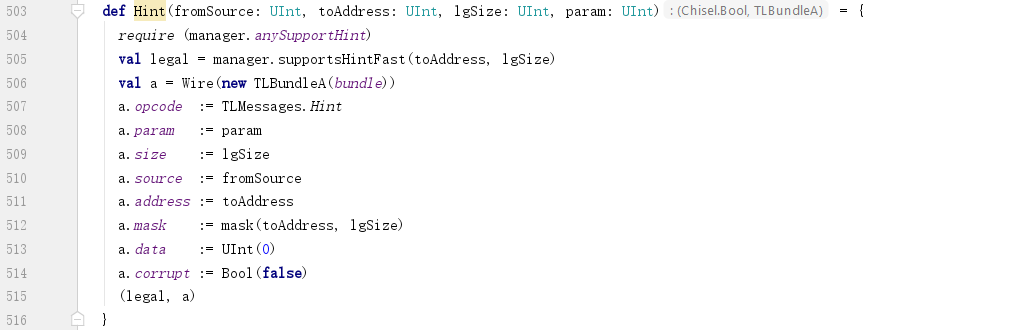

f. Hint
client通过channel a发送Hint消息：

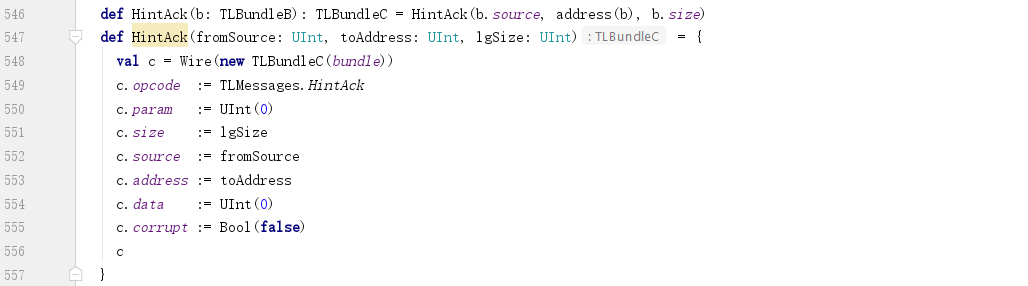

g. HintAck
client通过channel c返回HintAck消息，以响应manager通过channel b发出的Hint请求消息：
3. TLEdgeIn
定义manager到client的输入边（EI），我为manager，对端为client。
1) Transfers
定义manager发出的与Cache Permission相关的消息。
a. Probe
从channel b发出：
b. Grant
Grant和GrantData通过channel d回复：
c. ReleaseAck
2) Access
定义访问消息。
a. Get
manager通过channel b发起请求：
b. Put
c. Arithmetic
d. Logical
同上。
e. AccessAck
manager通过channel d回复client通过channel a发来的访问请求：

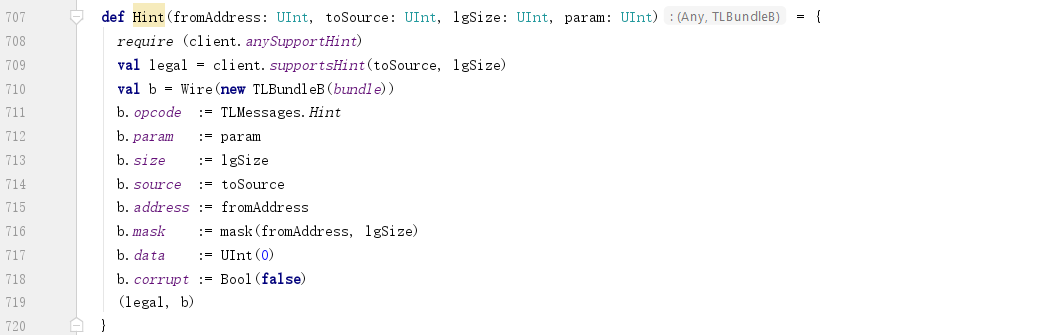

f. Hint
manager通过channel b发起请求：
g. HintAck
manager通过channel d回复client通过channel a发来的Hint请求：
