  • Rocket

    https://mp.weixin.qq.com/s/elOGjaVCWc48gs9c_cTqww



    简单介绍TLDebugModuleInner中HALTSUM寄存器的实现。

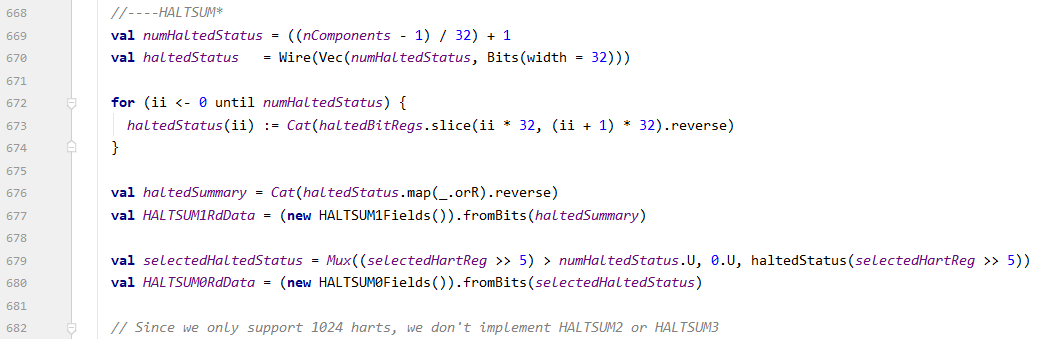

    1. numHaltedStatus



    为了记录每个核心的暂停状态,需要的宽度为32位的窗口数:



    numHaltedStatus = (nComponents + 31) / 32

    = (nComponents - 1 + 32) / 32

    = (nComponents - 1) / 32 + 1



    当前实现最多只支持1024个核心,所以numHaltedStatus的最大值为32.

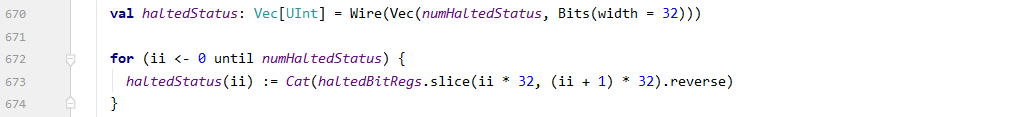

    2. haltedStatus



    单个元素为32位宽度的向量,每个元素表示32个核心的暂停状态:



    3. haltedSummary



    计算每32个核心中是否有核心暂停,即暂停摘要信息:



    4. HALTSUM1RdData



    HALTSUM1RdData是读取HALTSUM1寄存器时使用的数据源。



    HALTSUM1以hartsel高10位选择一个窗口,低5位选择一个比特,该比特代表最低5位表示的32个核心中是否有核心暂停。

    因为当前实现只支持1024个核心,所以高10位实际上可以认为一直是0。也就是不需要再对haltedSumary做截取,而可以直接作为HALTSUM1使用:



    5. selectedHaltedStatus



    根据hartsel的值,从haltedStatus中选择一个32位窗口使用:



    6. HALTSUM0RdData



    HALTSUM0RdData是读取HALTSUM0寄存器时使用的数据源。



    HALTSUM0以hartsel的高15位选择一个窗口,低5位选择一个比特,每个比特代表一个核心是否暂停。



    这里选择的窗口就是selectedHaltedStatus:



    7. HALTSUM2/HALTSUM3



    不支持:
