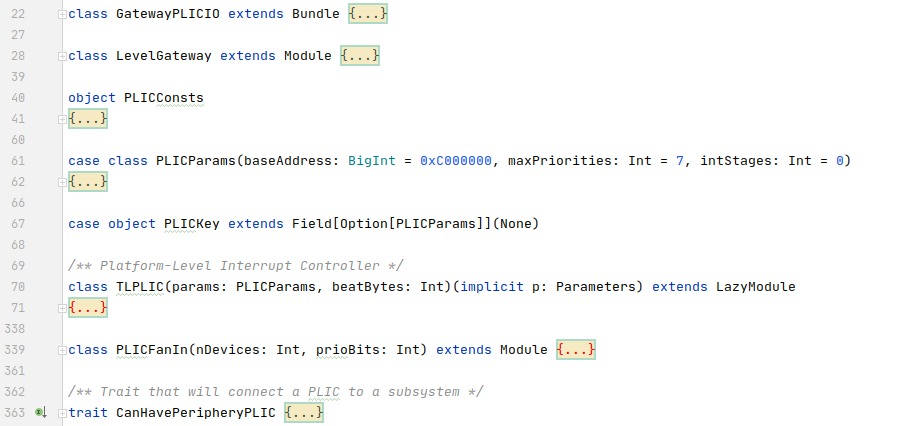

简单介绍TLPLIC的实现。
1. GatewayPLICIO

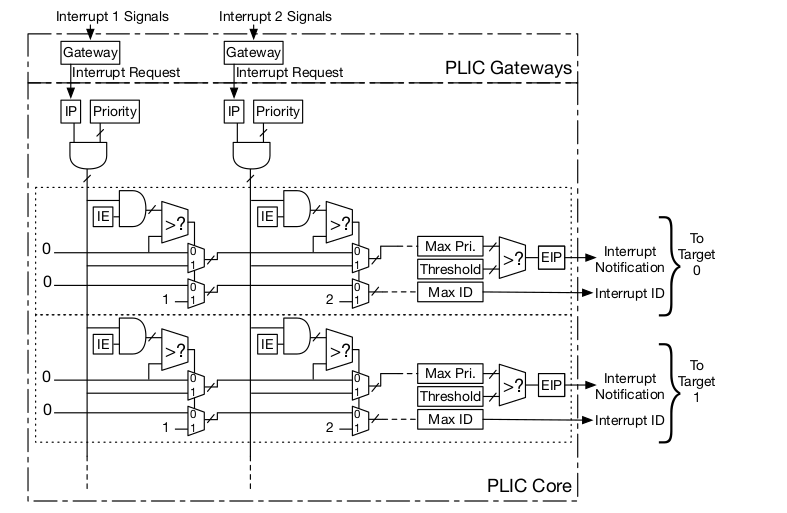

PLIC是Platform-Level Interrupt Controller的缩写：

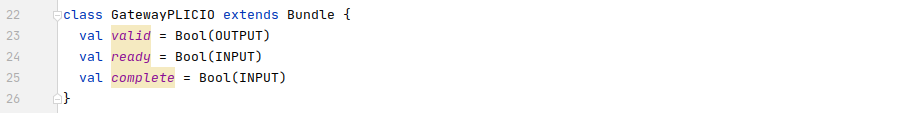

GatewayPLICIO定义Gateway的IO接口，这是面向PLIC Core的接口：
其中：
a. valid：表示是否向PLIC Core产生合法输出；
b. ready：表示PLIC Core是否可以接收新的中断信号；
c. complete：表示中断是否处理完成；
2. LevelGateway

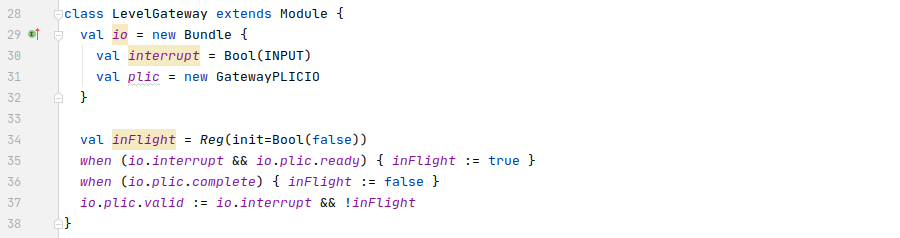

LevelGateway定义电平触发中断的Gateway模块：
1) io
io定义了LevelGateway模块的输入输出接口：
其中：
a. interrupt：表示上游中断源的中断输入；
b. plic：是面向PLIC Core的输入输出接口；
需要注意的是：这里并没有使用IO(...)包裹io定义。
2) inFlight
inFlight是一个寄存器，表示是否已经有中断请求在处理：
a. 如果有中断信号输入，并且PLIC Core可以接收，则inFlight为true；
b. 如果处理完成，则inFlight为false；
3) io.plic.valid
io.plic.valid表示是否有中断请求向PLIC Core发起：
a. 如果已经有中断在处理，则不会发起新的请求；
b. 如果没有中断信号输入，也不会发起新的请求；
3. PLICConsts

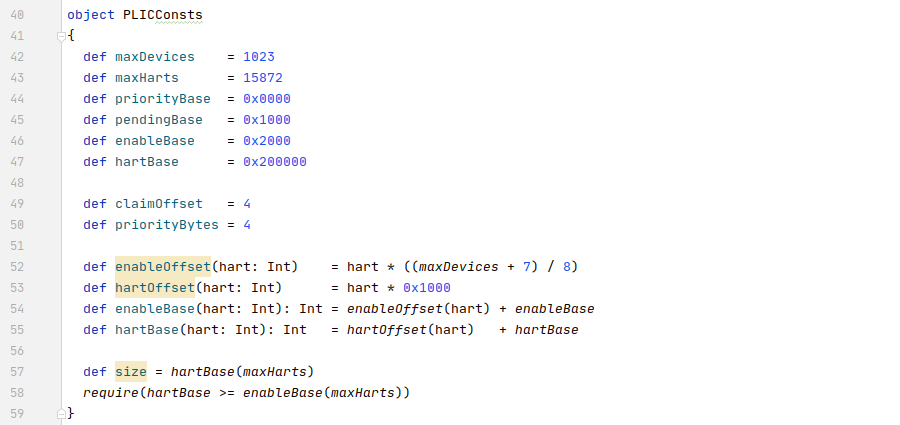

PLICConsts定义PLIC使用到的常量：
其中：
a. maxDevices：最多支持多少个设备输入中断信号；
b. maxHarts：最多支持向多少个核心(interrupt target)发起中断请求；
c. priorityBase：中断优先级配置寄存器的基地址；
d. pendingBase：中断等待信号寄存器的基地址；
e. enableBase：各个核心的中断使能寄存器的基地址；
f. hartBase：各个核心中断优先级门槛及claim/complete寄存器的基地址；
这里的require的意义在于确保预留的空间足够使用。
4. PLICParams

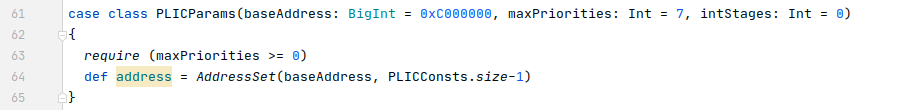

PLICParams定义PLIC使用的参数：
其中：
a. baseAddress：定义PLIC地址空间的基地址；
b. maxPriorities：定义中断的最大优先级；
c. intStages：定义中断需要缓存多少个时钟周期；
5. PLICKey
PLICKey是用于查找PLICParams的关键字：
定义示例：
-----------------------------------------------------------------------------
这是一篇付费文章，请移步付费阅读全文，谢谢！
