AndAnd是三输入与门模块,输出为相与的结果。
参考链接
1.创建AndAnd.java, 并生成构造方法和logic()方法
略
2. 根据逻辑原理,添加输入输出接口

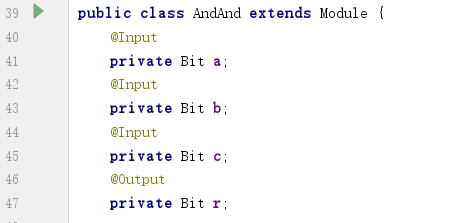

输入输出线作为类成员存在。使用注解标明是input port还是output port。

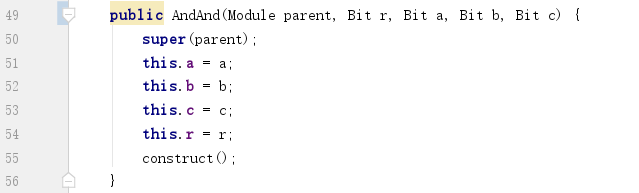

3. 在构造方法中搜集输入输出线并调用construct()方法
首先调用父类即Module类的构造方法,以构建模块hierarchy。
然后逐个把输入输出参数与input/output port对应上。
然后调用construct()方法构造模块(调用一次logic()方法,搜集模块的assign/always代码块)。

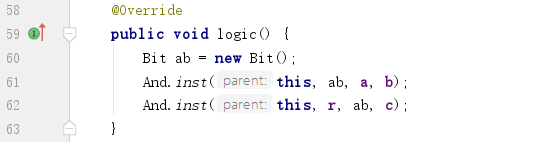

4. 在logic()方法中创建assign/always代码块,以及子模块
这里包含两个And子模块。
5. 创建inst静态方法方便后续使用
略
6. 创建main方法执行验证
运行结果为:
7. 生成Verilog
生成定制化模块名:
略
调用toVerilog()方法生成Verilog实现。
略

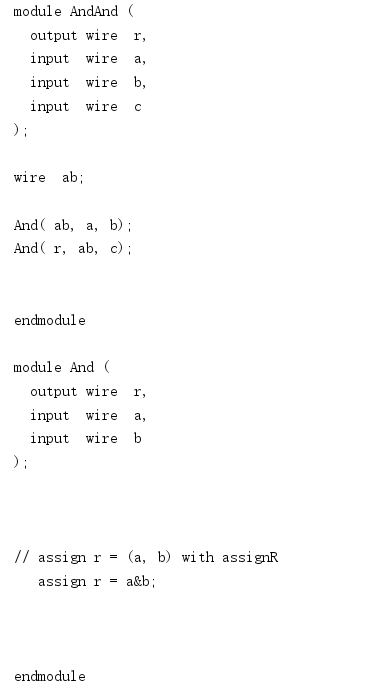

执行结果如下:
