Kalman实际应用总结

目录

• Kalman理论介绍
  • 一. 简单理论介绍理论
  • 二. 升华理论介绍
• Kalman基本应用
  • 一. Kalman跟踪/滤波
  • 二. Kalman预测/融合（单传感器）
  • 三. Kalman多传感器融合A
  • 四. Kalman多传感器融合B
  • 五. Kalman多传感器融合C
  • 六. Kalman多传感器融合D
  • 七. Extend Kalman
• 本文总结

理论部分不详细说明，网上大部分都给出很好的解释

网上大部分都是理论和简单的例子，很少看到实战的信息

本博文是笔者实际使用的总结，如有错误，请不吝指教

Kalman理论介绍

一. 简单理论介绍理论

• [x] B站大神的讲解，视频很简单
• [x] 详细理论英文版
• [x] 详细理论中文版
• [x] 好的博文一
• [x] 好的博文二
• [x] 车辆行及推演

二. 升华理论介绍

• [x] 优达学城的笔记
• [x] 徐亦达机器学习Kalman Filter 卡尔曼滤波
• [x] 无人驾驶大神笔记EKF
• [x] 英文文献一
• [x] 英文文献二
• [x] 车辆运动导航算法
• [x] 很多文献忘记记录,有侵权请告知

Kalman基本应用

一. Kalman跟踪/滤波

对单个数据滤波，无法建立运动学模型

通过建立和自身相关的状态方程即可

是一种平滑操作（上一时刻和当前时刻的关系）

举例：

对一个平面运动的质点进行跟踪（(X、Y)）？

• 速度，加速度，角速度$v、alpha，omega $都是未知状态

求解：

fig = plt.figure()
axis = fig.add_subplot(1,1,1)

func_data = lambda x : x + x^2
z = np.mat(func_data(np.arange(1,100)))
x_mat = np.mat([[0,],[0.]])#状态矩阵[x,delta_x]
p_mat = np.mat([[1, 0], [0, 1]])#状态协方差矩阵
f_mat = np.mat([[1, 1],[0.,1.]])#状态转移矩阵
q_mat = np.mat([[0.0001, 0], [0, 0.0001]])
h_mat = np.mat([1.,0])# 观测矩阵[x]
r_mat = np.mat([1])#观测协方差矩阵
result = []
for i in range(z.shape[1]):
    x_predict = f_mat * x_mat
    p_predict = f_mat * p_mat * f_mat.T + q_mat

    kalman = p_predict * h_mat.T / (h_mat * p_predict * h_mat.T + r_mat)

    x_mat = x_predict + kalman *(z[0, i] - h_mat * x_predict)
    p_mat = (np.eye(2) - kalman * h_mat) * p_predict
    result.append(x_predict[0,0])

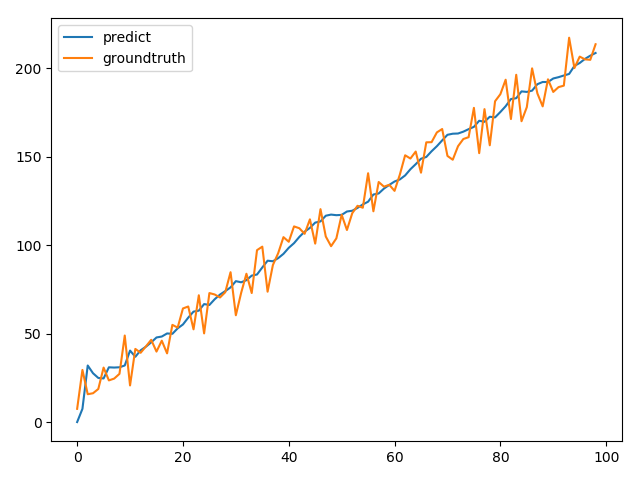

axis.plot(result,label='predict')
axis.plot(z.tolist()[0],label='groundtruth')
axis.legend()

二. Kalman预测/融合（单传感器）

• [x] 运动学模型
• [x] 单一传感器
• [x] 速度$、，v、alpha，omega $推导可知

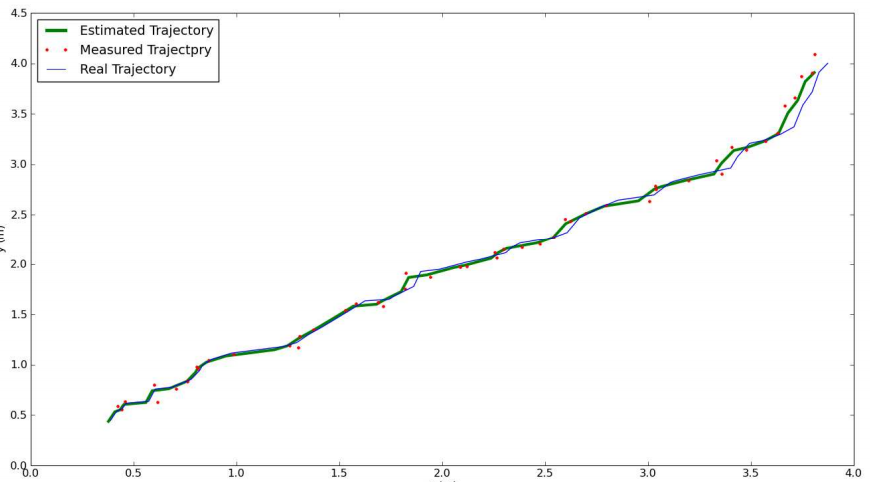

举例一：

• 问题和例子文档

一个运动小车的位置和速度的测量等信息可以被测量(一个传感器)，也可以通过牛顿运动学方程进行解算，这两个到底谁占的比例高？使用Kalman的协方差矩阵进行比例的计算。。。。具体看文档

举例二：

• stackoverflow上的一个例子

import numpy as np
import matplotlib.pyplot as plt

def kalman_xy(x, P, measurement, R,
              motion = np.matrix('0. 0. 0. 0.').T,
              Q = np.matrix(np.eye(4))):
    """
    Parameters:
    x: initial state 4-tuple of location and velocity: (x0, x1, x0_dot, x1_dot)
    P: initial uncertainty convariance matrix
    measurement: observed position
    R: measurement noise
    motion: external motion added to state vector x
    Q: motion noise (same shape as P)
    """
    return kalman(x, P, measurement, R, motion, Q,
                  F = np.matrix('''
                      1. 0. 1. 0.;
                      0. 1. 0. 1.;
                      0. 0. 1. 0.;
                      0. 0. 0. 1.
                      '''),
                  H = np.matrix('''
                      1. 0. 0. 0.;
                      0. 1. 0. 0.'''))

def kalman(x, P, measurement, R, motion, Q, F, H):
    '''
    Parameters:
    x: initial state
    P: initial uncertainty convariance matrix
    measurement: observed position (same shape as H*x)
    R: measurement noise (same shape as H)
    motion: external motion added to state vector x
    Q: motion noise (same shape as P)
    F: next state function: x_prime = F*x
    H: measurement function: position = H*x

    Return: the updated and predicted new values for (x, P)

    See also http://en.wikipedia.org/wiki/Kalman_filter

    This version of kalman can be applied to many different situations by
    appropriately defining F and H
    '''
    # UPDATE x, P based on measurement m
    # distance between measured and current position-belief
    y = np.matrix(measurement).T - H * x
    S = H * P * H.T + R  # residual convariance
    K = P * H.T * S.I    # Kalman gain
    x = x + K*y
    I = np.matrix(np.eye(F.shape[0])) # identity matrix
    P = (I - K*H)*P

    # PREDICT x, P based on motion
    x = F*x + motion
    P = F*P*F.T + Q

    return x, P

def demo_kalman_xy():
    x = np.matrix('0. 0. 0. 0.').T
    P = np.matrix(np.eye(4))*1000 # initial uncertainty

    N = 20
    true_x = np.linspace(0.0, 10.0, N)
    true_y = true_x**2
    observed_x = true_x + 0.05*np.random.random(N)*true_x
    observed_y = true_y + 0.05*np.random.random(N)*true_y
    plt.plot(observed_x, observed_y, 'ro')
    result = []
    R = 0.01**2
    for meas in zip(observed_x, observed_y):
        x, P = kalman_xy(x, P, meas, R)
        result.append((x[:2]).tolist())
    kalman_x, kalman_y = zip(*result)
    plt.plot(kalman_x, kalman_y, 'g-')
    plt.show()

demo_kalman_xy()

这部分比较简单，网上的例子大部分都是基于此的。。。

三. Kalman多传感器融合A

• [x] 运动学模型
• [x] 多个传感器
• [x] 传感器时间序列不同

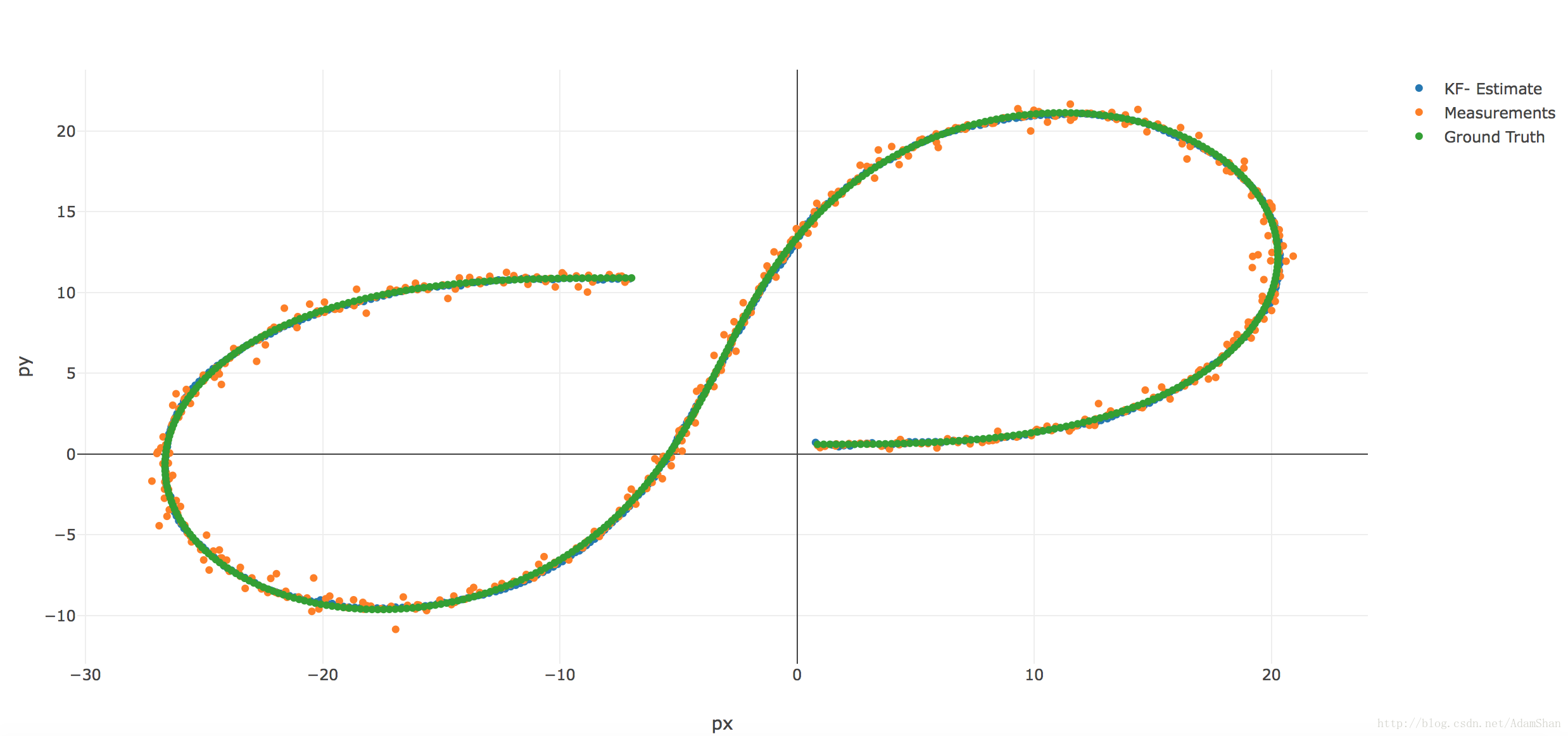

举例：

以汽车跟踪为例，目标是知道汽车时刻的状态(x=(p_x,p_y,v_x,v_y))(x=(p_x,p_y,v_x,v_y))

已知的传感器有(、lidar、radar)。

(lidar)：笛卡尔坐标系。可检测到位置，没有速度信息。其测量值(z=(px,py)z=(px,py))。

(radar)：极坐标系。可检测到距离，角度，速度信息，但是精度较低。其测量值(z=(ρ,ϕ,ρ˙)z=(ρ,ϕ,ρ˙))，

这是优达学城的一个例子，具体我也没视频网址。

(matlab)代码地址在这里，(python)代码在这里

注意：

​ 这里相当于建立了两个模型，一个线性模型，一个非线性模型，在不同的时刻使用不同的传感器进行更新

​ 其实就是单个传感器合并到一起了。。。。

四. Kalman多传感器融合B

• [ ] 无运动学模型
• [x] 多传感器
• [x] 传感器时序相同

举例：

一个小车做不均则运动（速度、加速度、角速度等都是可变的），现在有两个传感器：仪器A和仪器B，他们都能测量 (omega) 和 (v) ,那么如何进行融合两个传感器呢？

• 具体的代码这里不方便给出，有需要可以一起讨论

这里其实和Kalman的滤波比较类似，就是把两个传感器当做一个传感器的不同时间序列 (T_1,T_2) 时刻测量的数据，然后滤波操作。

五. Kalman多传感器融合C

• [ ] 无运动学模型
• [x] 多传感器
• [x] 传感器时序相同

条件和Kalman多传感器融合B相同，单处理方式不同

由于部分传感器精度不同，进行特定的取舍很有必要（亲身经历）

假设求取小车的 (omega) 和 (v)

传感器A对(omega) 测量较为准确

传感器B对 (v) 测量较为准确

解决：

其实我们如果直接按照Kalman多传感器融合B进行操作的话，误差基本不会缩小，可能还会增加

这个时候笔者的解决方案是把传感器A和B当做一个整体传感器C，传感器C测量的 (omega) 是A的，测量的 (v) 是B的

那么我们就把这个合起来的传感器C进行滤波就行了

实测可用。。。

六. Kalman多传感器融合D

• [x] 运动学模型
• [x] 多传感器
• [x] 传感器时序相同

看到网上很多人问这个问题，这里笔者没有亲自实现，只是做了猜想，不正确还望读者指正

解决：

由于卡尔曼只能一次融合两个信息（预测和观测），所以只能进行如下想法

1. 进行两次融合，一次是预测和传感器A，一次结果和传感器B（这部分就是多传感器B）
2. 进行一次融合，预测和新的传感器C（Kalman多传感器融合C）

七. Extend Kalman

• 运动学模型不是线性的
• 使用雅克比代替状态矩阵和观测矩阵

注意：

笔者认为这种情况比较少见，因为 (t) 趋向于 (epsilon) ，所以可以认为在无穷小的区间都近似于很恒定的

实在没办法的时候就使用EKF，原理都很简单，计算代价大许多

后续可以使用UKF进行操作，这部分笔者还未尝试

本文总结

最后来个简单的总结，什么是卡尔曼(K)？

两个相同信息：A 和 B

都满足(y=kx+b)

那么如何得到 (y) ?

正常来说：(y=(A+B)/2*x+b)

但是好像不是非常好，这个((A+B)/2)总是不变的，假如他们某个时刻占比改变了呢？

这个时候(Kalman)的作用的体现了，他计算A和B的关系（看公式吧）

得出一个系数 (K) 这个(K) 和A、B相关

此时：(y=K*x+b)

输入的A、B不同，那么(K)也不同

完毕！！！
