因工作需要，实现脱离CAD环境下对DWG图纸的操作，研究Teigha的使用。本文是对研究内容做的记录。目前Teigha网上资料不是很多，还在学习中。
我使用的是Teigha 4.0 .net 版本，VS2018环境，.NET Framework 4框架。

Teigha的加载引用

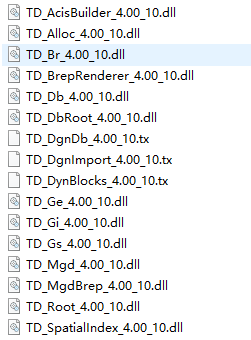

1、Teigha下载之后是一堆动态链接库，解压放到项目文件bin/Debug文件夹下即可。

2、”添加引用“通过浏览，将Debug文件下的"TD_Mgd_4.00_10.dll"和“TD_MgdBrep_4.00_10.dll"两个文件加入到引用中。

 3、在主程序中添加using。 会用到的会有如下几个。

using Teigha.DatabaseServices;
using Teigha.Runtime;
using Teigha.Geometry;
using Teigha.GraphicsInterface;
using Teigha.GraphicsSystem;

主要程序

作为练习和研究，先介绍一下简单的操作。对于Teigha的应用，目的主要是为了对一份cad文件进行重新绘制，主要在第4小节介绍。

1、新建DWG并写入文字

• Teigha的使用习惯是必须用using(Services ser =new Services()){ }。代码必须写在花括弧之内。

• 通过 Database db=new Database(),新建一个数据库文件，用来打开DWG文件。

Database db = new Database();

• 添加文字。必须通过using( var trans =db.TransactionManager.StartTransaction()){ },在这个里面添加代码。

using (var tr = db.TransactionManager.StartTransaction())
{
     Point3d pt1 = new Point3d(0, 0, 0);
     string str = "AAA";
     DBText txt = new DBText();
     txt.Position = pt1;
     txt.TextString= str;
     BlockTableRecord btr = (BlockTableRecord)tr.GetObject(db.CurrentSpaceId, OpenMode.ForWrite);
     btr.AppendEntity(txt);
     tr.AddNewlyCreatedDBObject(txt, true);
     tr.Commit();
     db.SaveAs("E:\vswork\CADfile\text01.dwg", DwgVersion.AC1800);
     db.Dispose();
}

• 注意Point3d pt1=new Point3d(0,0,0)是建立一个三维坐标位置，用来后面确定添加文字时，给文字一个放置的坐标。默认设为（0,0,0）点。
• DBtext txt =new DBText() 新建一个DBtext对象，用来给DWG文件增加text文字。
• 将位置坐标和文字内容赋给DBtext对象。 txt.Position = pt1; txt.TextString= str;
• 通过建立一个块的表记录对象BlockTableRecord btr，将文字txt 添加到该表记录对象中：btr.AppendEntity(txt);
• 将txt文字添加到传输对象中tr。tr负责往数据库中写入该文字。tr.AddNewlyCreatedDBObject(txt, true);
• tr.Commit(); 传输对象tr的确认操作
• db.SaveAs(“E:vsworkCADfile ext01.dwg”, DwgVersion.AC1800);是保存文件。AC1800是保存格式（CAD2010版本）。尽量保存低版本格式，方便其他人使用。
• db.Dispose()是数据库的处置操作。
• using (var tr = db.TransactionManager.StartTransaction())也是必须写在 using (Services svc = new Services())之内。完整的代码如下：

using (Services svc = new Services())
{
     Database db = new Database();
     using (var tr = db.TransactionManager.StartTransaction())
     {
        Point3d pt1 = new Point3d(0, 0, 0);
        string str = "AAA";
        DBText txt = new DBText();
        txt.Position = pt1;
        txt.TextString= str;
        BlockTableRecord btr = (BlockTableRecord)tr.GetObject(db.CurrentSpaceId, OpenMode.ForWrite);
        btr.AppendEntity(txt);
        tr.AddNewlyCreatedDBObject(txt, true);
        tr.Commit();
        db.SaveAs("E:\vswork\CADfile\test01.dwg", DwgVersion.AC1800);
        db.Dispose();
     }
 }

2、读取DWG文件并画圆

• 通过 Database db=new Database(false,false),新建一个数据库文件，用来打开DWG文件。因为DWG格式本身就是一个数据库。第一个false是指建筑默认图纸，第二个false指”noDucoment" ，暂时不知道什么意思，不用管。
• 通过db.ReadDwgFile方法读取dwg文件。完整代码如下

using (Services svc = new Services())
{
   Database db = new Database(false,false);
   db.ReadDwgFile(fname, System.IO.FileShare.Read,false , null);
   using (var tr = db.TransactionManager.StartTransaction())
   {
      Point3d pt1 = new Point3d(0, 0, 0);
      double rad = 1000;
      Circle cir = new Circle();
      cir.Center = pt1;
      cir.Radius = rad;
      BlockTableRecord btr = (BlockTableRecord)tr.GetObject(db.CurrentSpaceId, OpenMode.ForWrite);
      btr.AppendEntity(cir);
      tr.AddNewlyCreatedDBObject(cir, true);
      tr.Commit();
      db.SaveAs("E:\vswork\CADfile\text01.dwg", DwgVersion.AC1800);
      db.Dispose();
 　　}
}

Circle cir=new Circle() 创建一个圆对象

cir.Center 圆的圆心坐标属性
cir.Radius 圆的半径属性
其它操作同第一节

3、文字替换

 using (Services ser = new Services())
            {
                string fname = "E:\vswork\CADfile\text01.dwg";
                Database db = new Database(false,false);
                db.ReadDwgFile(fname,System.IO.FileShare.Read,false,null);
                using (var trans = db.TransactionManager.StartTransaction())
                {
                    BlockTableRecord btrec = (BlockTableRecord)trans.GetObject(db.CurrentSpaceId, OpenMode.ForWrite);
                    foreach (ObjectId objid in btrec)
                    {
                        Entity ent = trans.GetObject(objid,OpenMode.ForWrite) as Entity;
                        if (ent.GetType().Name == "DBText")
                        {
                            DBText txt = (DBText)ent;
                            if (txt.TextString == "aaa")
                            {
                                txt.TextString = "bbb";
                            }
                        }
                    }
                    trans.Commit();
                }
                db.Save();
                db.Dispose();
            }

• 通过 BlockTableRecord btrec = (BlockTableRecord)trans.GetObject(db.CurrentSpaceId, OpenMode.ForWrite);从数据库中得到表记录对象。
• 通过Entity ent = trans.GetObject(objid,OpenMode.ForWrite) as Entity;从表记录对象中取出实体对象。
• if (ent.GetType().Name == “DBText”)判断实体对象是否文本格式
• DBText txt = (DBText)ent;新建一个文本格式对象用来保存和操作
• if (txt.TextString == “aaa”)判断文本对象内容

4、DWG图纸绘制

以上三小节是对Teigha的基本操作的熟悉。接下来我需要实际写我的CAD文件。目的是在不变图元的基础上，将可变图元根据参数重新绘制在CAD文件中，保存为DWG格式。
4.1首先我会建立一个类库文件，保存需要变动的图元的坐标参数。

//钢筋预制伸出部分
        public static double[,] xlsm = new double[9, 5]
          {
                {0,0,23.53738644,0,0.75 },
                {25.53738644,0,49.07477288,0,0.75 },
                {0,-70,23.53738644,-70 ,0.75},
                {25.53738644,-70,49.07477288,-70 ,0.75},
                {0,-140,23.53738644,-140,0.75},
                {25.53738644,-140,49.07477288,-140,0.75 },
                {1,2,48.07477288,2 ,0.75},
                {1,-68,48.07477288,-68 ,0.75},
                {1,-138,48.07477288,-138,0.75},
          };
        //湿接缝斜长标注
        public static double[,] DIMLINEAR1 = new double[9, 5]
          {
                {0,0,49.07477,0,30},
                {23.53738644,0,25.53739,0,10},
                {1,2,48.07477,2,-20},
                {0,-70,49.07477288,-70 ,30},
                {23.53738644,-70,25.53738644,-70,10},
                {1,-68,48.07477,-68,-20 },
                {0,-140,49.07477,-140,30 },
                {23.53738644,-140,25.53739,-140,10},
                {1,-138,48.07477288,-138,-20},
          };

以上是部分代码节选，我将需要绘制的多段线和标注的坐标数据保存在单独的cs文件中。未来有变化，直接修改这里的参数就可以。
4.2 在主程序中加入上面的参数表

double[,] xl_pline = textpoint.xlsm;
double[,] line2 = textpoint.line2;
double[,] N_pline2 = textpoint.N_pline2;
//double[,] DIMLINEAR = textpoint.DIMLINEAR1;
//double[,] DIMLINEAR2 = textpoint.DIMLINEAR2;
double[,] line3 = textpoint.line3;
double[,] DIMLINEAR4 = textpoint.DIMLINEAR4;

<span class="token keyword">double</span><span class="token punctuation">[</span><span class="token punctuation">,</span><span class="token punctuation">]</span> line4 <span class="token operator">=</span> textpoint<span class="token punctuation">.</span>line4<span class="token punctuation">;</span>
<span class="token keyword">double</span><span class="token punctuation">[</span><span class="token punctuation">,</span><span class="token punctuation">]</span> N_pline3 <span class="token operator">=</span> textpoint<span class="token punctuation">.</span>N_pline3<span class="token punctuation">;</span>
<span class="token keyword">double</span><span class="token punctuation">[</span><span class="token punctuation">,</span><span class="token punctuation">]</span> line5 <span class="token operator">=</span> textpoint<span class="token punctuation">.</span>line5<span class="token punctuation">;</span>
