使用ChipScope有两种方式：
第一种，使用CoreInsert，可参考下面链接：
这种方法可以快速的使用ICON和ILA核，以及ATC2核，而且不必修改原代码。缺点是不能使用其他核，如VIO核。以及用ILA观测信号时，有的可能被综合器综合掉的信号就观察不到了。
第二种，使用Generator的方法，可参考下面链接，是一个Verilog的使用教程。
官方推荐使用方法二，在工程中添加IP核，然后例化到程序中，需要修改原代码，但可以使用所有ChipScope核，且使用灵活。
下面，使用方法二，使用VHDL来完成ICON/ILA/VIO的使用，相关工程文件可从这下载：http://download.csdn.net/detail/sundonga/8284747

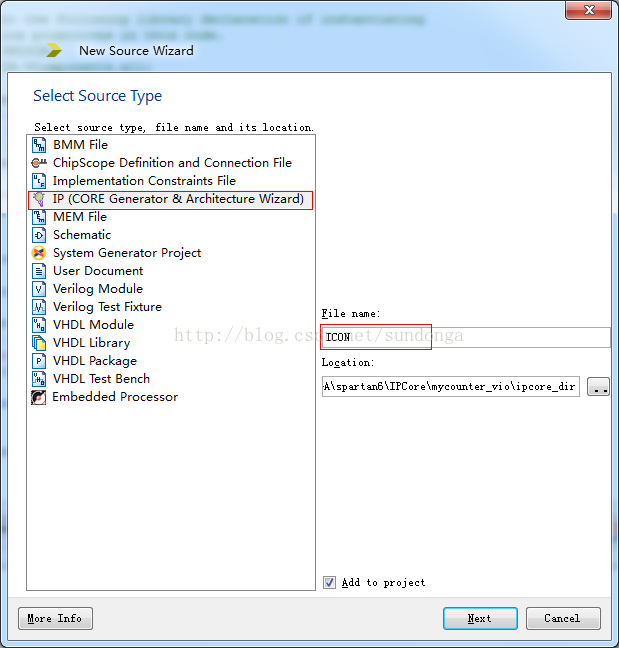

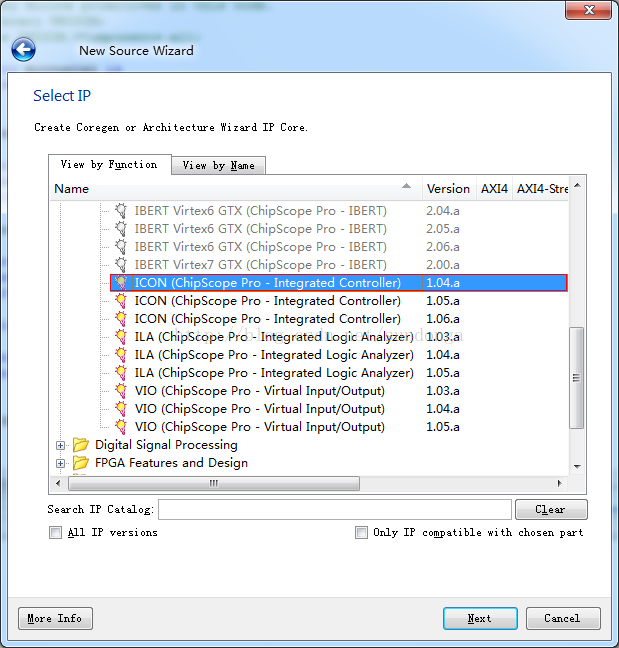

1. 以一个8位的加法器为例，写好加法器的代码后，先加入一个ICON核

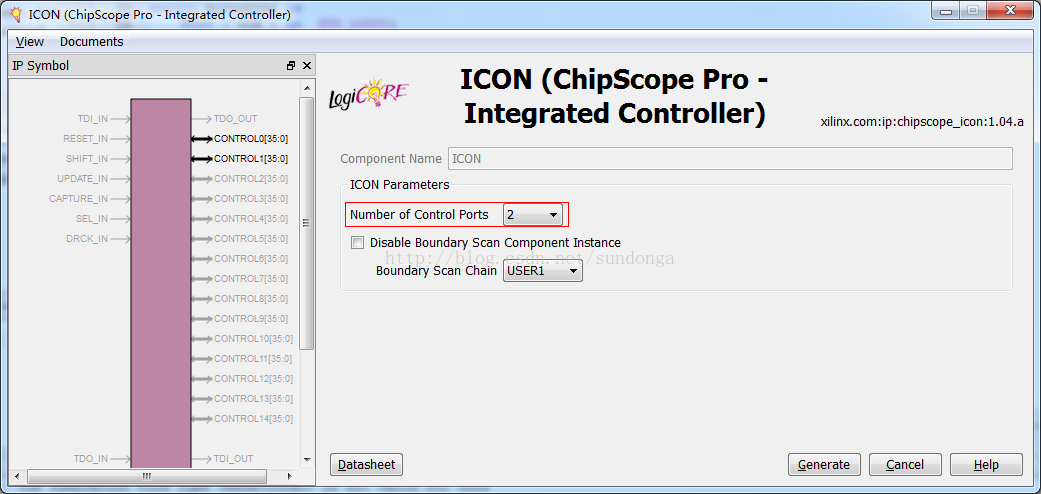

2. 设置ICON核的参数，由于要与一个ILA核和一个VIO核相连，因此控制口选择2，如下图。

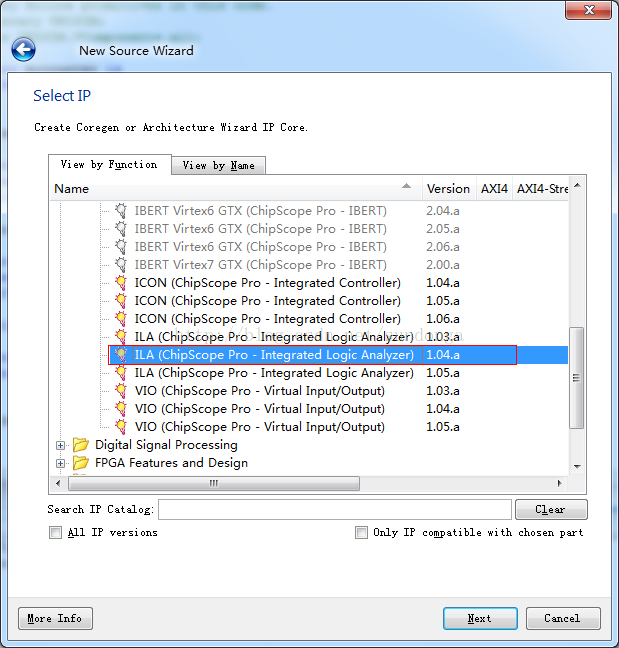

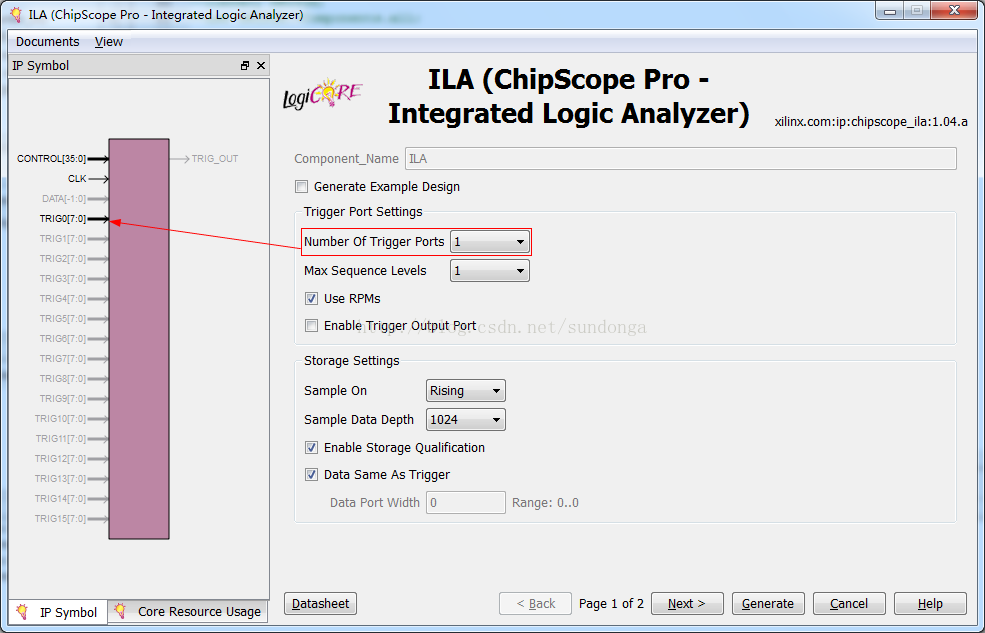

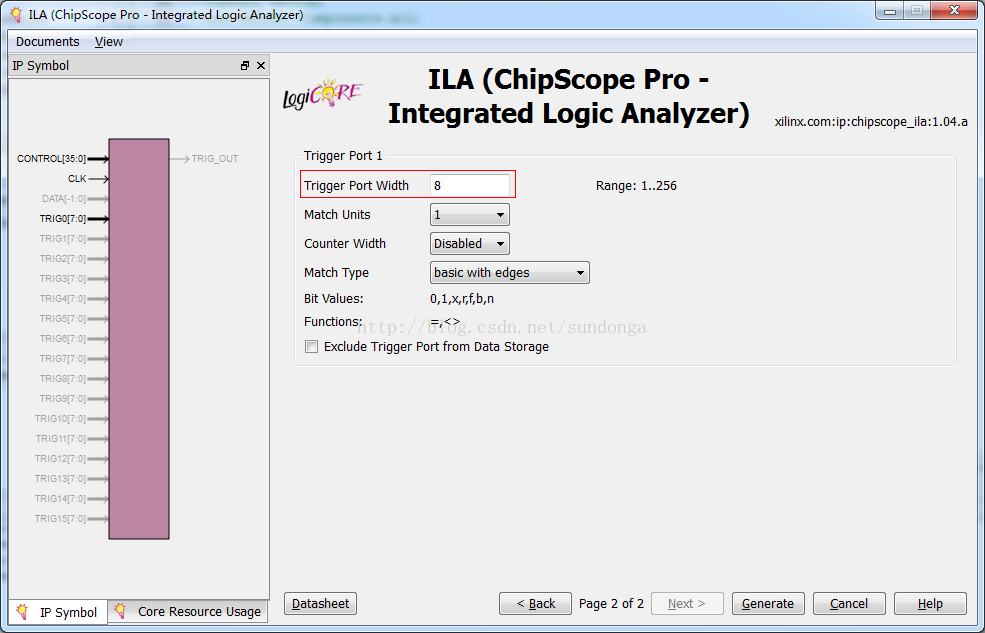

3. 添加ILA核，选择一组观测，且一组观测8位，用来观测我的8位加法器的值。

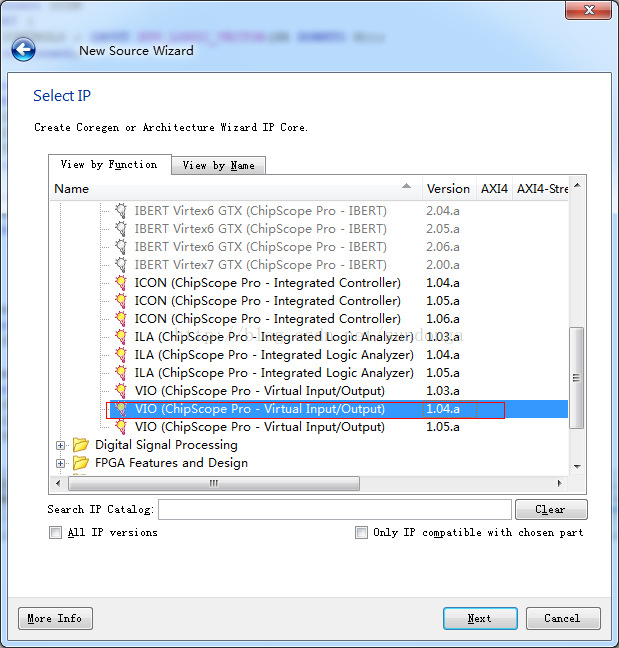

4. 添加VIO核，设置8个虚拟输入，8个虚拟输出，8个输入接加法器的8位，输出只用了一位接reset。

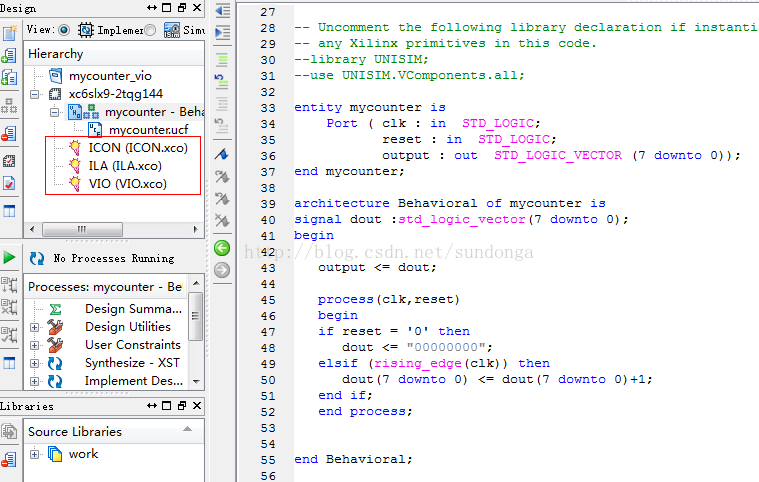

5. 添加完IP核之后，可以看到工程中除了自己原来写的VHDL和UCF文件，多了三个IP核文件。

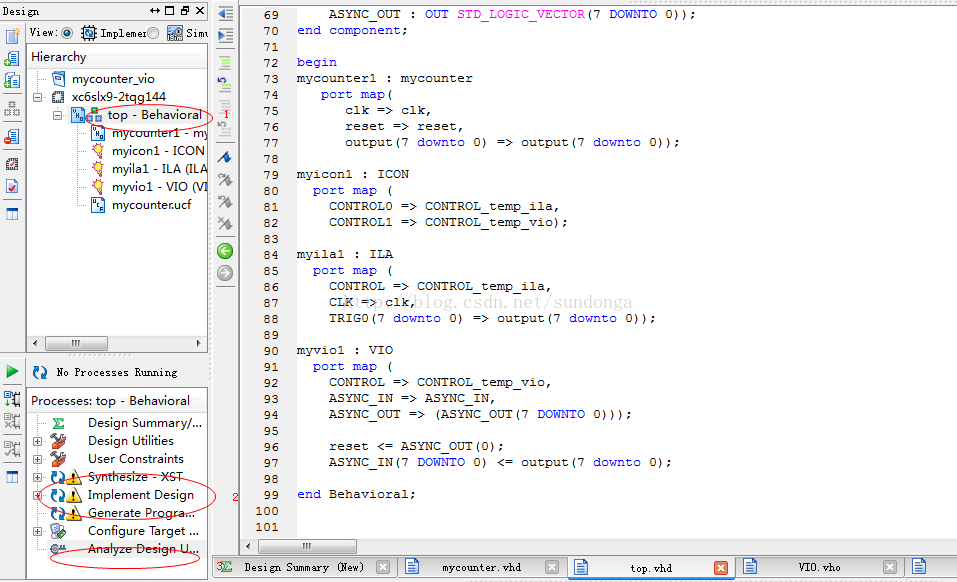

6. 之后写一个顶层文件，将mycounter/ICON/ILA/VIO全部例化、连接。然后综合布线，最后点击左下角Analyze Design Using ChipScope。

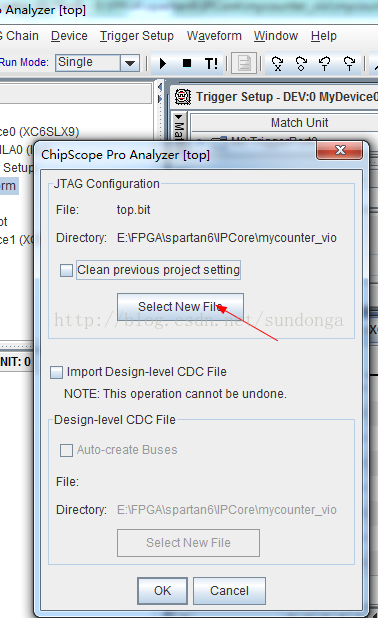

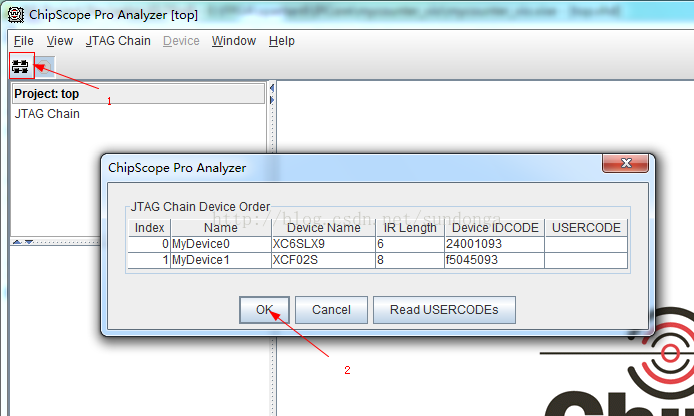

7. 开发板上电，按图中所示找到设备，加载.bit文件。会看到Device0中有ILA核和VIO核。

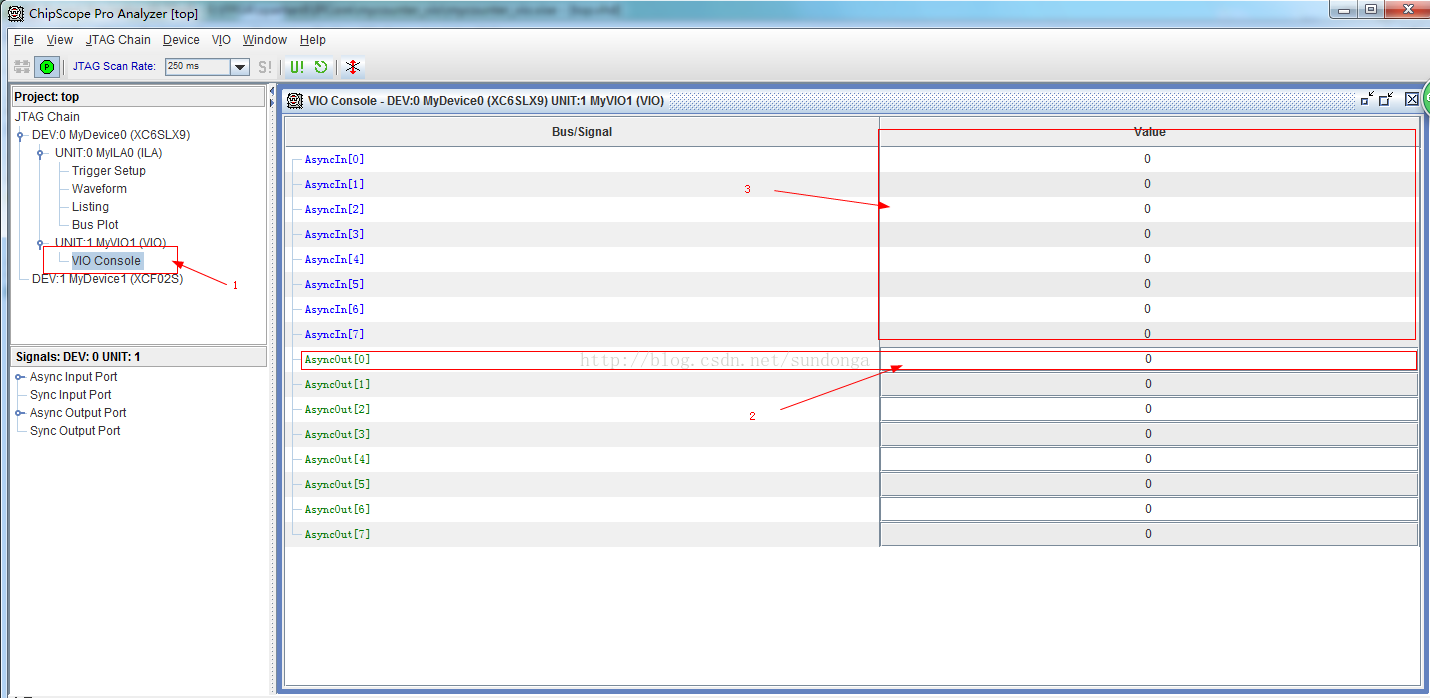

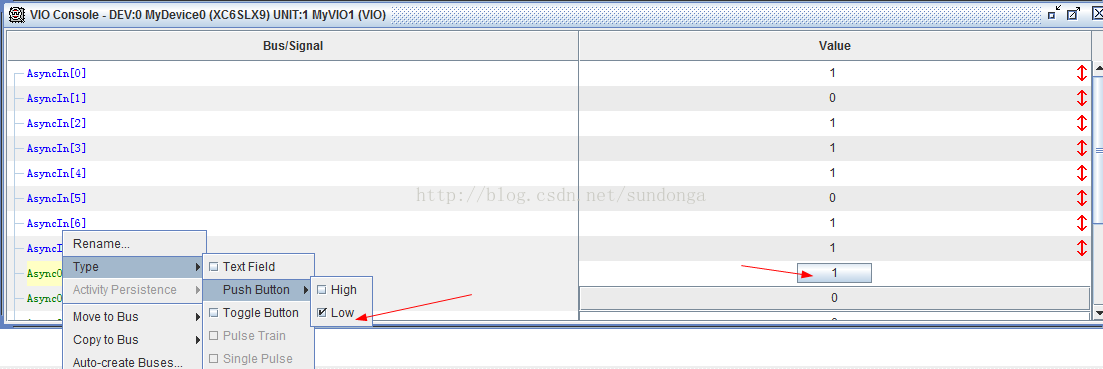

8. 双击左侧VIO核，设置虚拟输入AsyncIn[0]为按钮，即可实现虚拟的reset键。

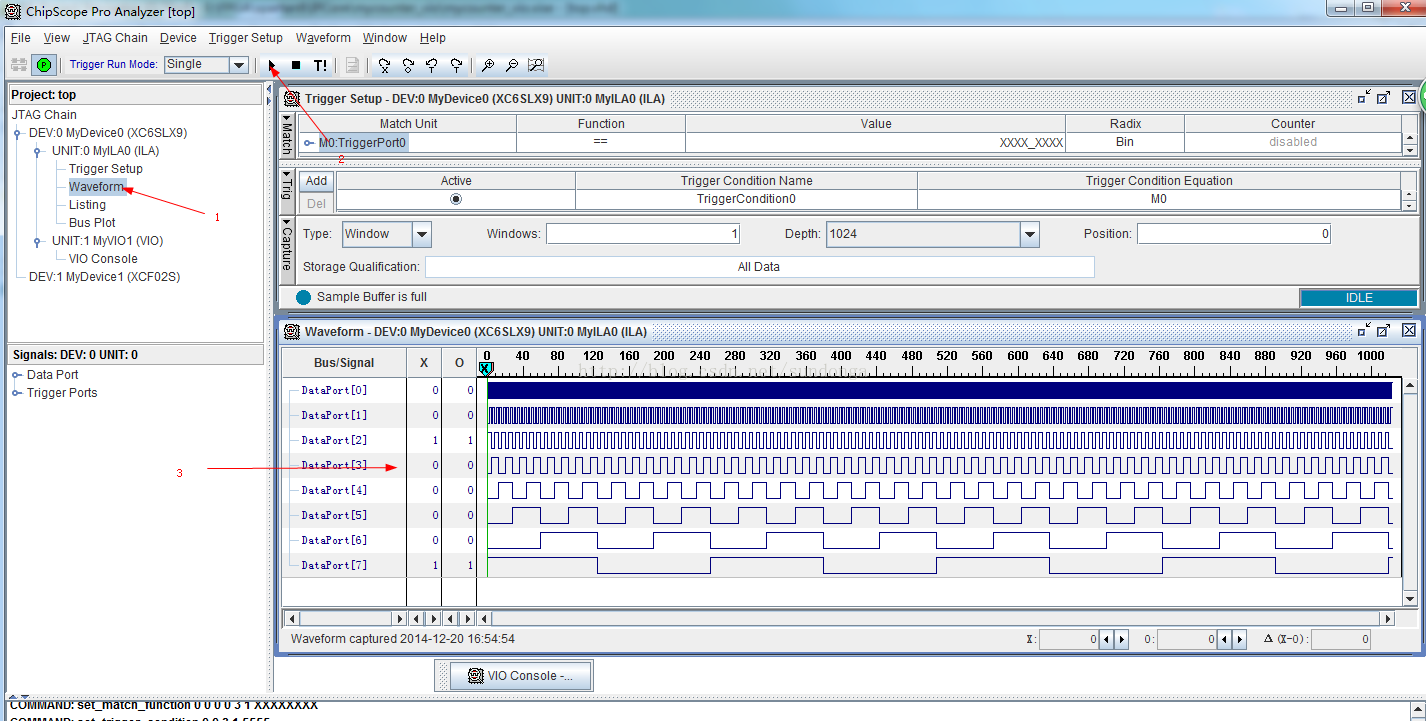

9. 双击左侧Waveform，再单击上方小三角可抓波形，当然我这里没有设置触发，也可以先设置好触发后再抓波形

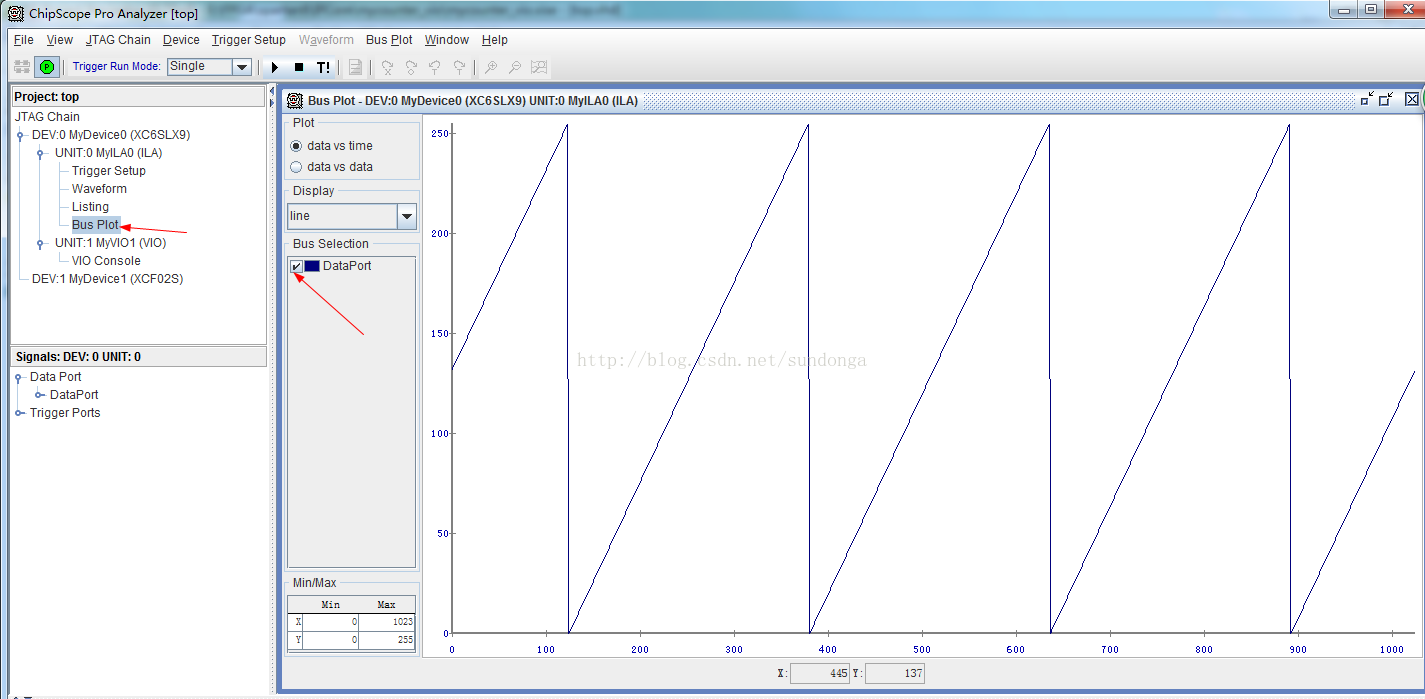

10. 将加法器的输出建立BUS后，可以使用Bus Plot查看，可以看到是0~255的循环，且使用虚拟输入可清0。
