一、RestTemplate
1.1简介
spring框架提供的RestTemplate类可用于在应用中调用rest服务，它简化了与http服务的通信方式，统一了RESTful的标准，封装了http链接， 我们只需要传入url及返回值类型即可。相较于之前常用的HttpClient，RestTemplate是一种更优雅的调用RESTful服务的方式。
在Spring应用程序中访问第三方REST服务与使用Spring RestTemplate类有关。RestTemplate类的设计原则与许多其他Spring *模板类(例如JdbcTemplate、JmsTemplate)相同，为执行复杂任务提供了一种具有默认行为的简化方法。
RestTemplate默认依赖JDK提供http连接的能力（HttpURLConnection），如果有需要的话也可以通过setRequestFactory方法替换为例如 Apache HttpComponents、Netty或OkHttp等其它HTTP library。
考虑到RestTemplate类是为调用REST服务而设计的，因此它的主要方法与REST的基础紧密相连就不足为奇了，后者是HTTP协议的方法:HEAD、GET、POST、PUT、DELETE和OPTIONS。例如，RestTemplate类具有headForHeaders()、getForObject()、postForObject()、put()和delete()等方法。
1.2、实现
首先建两个项目
RestTemplate包含以下几个部分：
-
- HttpMessageConverter 对象转换器
- ClientHttpRequestFactory 默认是JDK的HttpURLConnection
- ResponseErrorHandler 异常处理
- ClientHttpRequestInterceptor 请求拦截器
spring-cloud-server的配置
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
<exclusions>
<exclusion>
<groupId>org.junit.vintage</groupId>
<artifactId>junit-vintage-engine</artifactId>
</exclusion>
</exclusions>
</dependency>
</dependencies>
application.properties
spring.application.name=spring-cloud-server
server.port=8080
RestTemplateServer.class
@RestController public class RestTemplateServer { @Value("${server.port}") private int port; @GetMapping("/orders") public String getAllOrder(){ System.out.println("port:"+port); return "测试成功"; } }
启动项目访问结果如下
spring-cloud-user的配置文件
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
<exclusions>
<exclusion>
<groupId>org.junit.vintage</groupId>
<artifactId>junit-vintage-engine</artifactId>
</exclusion>
</exclusions>
</dependency>
</dependencies>
server.port=8088
业务代码RestTemplateUser.class
@RestController public class RestTemplateUser { @Autowired RestTemplate restTemplate; //因为RestTemplate不存在所以要注入 @Bean public RestTemplate restTemplate(){ return new RestTemplate(); } @GetMapping("/user") public String findById(){ return restTemplate.getForObject("http://localhost:8080/orders",String.class); } }

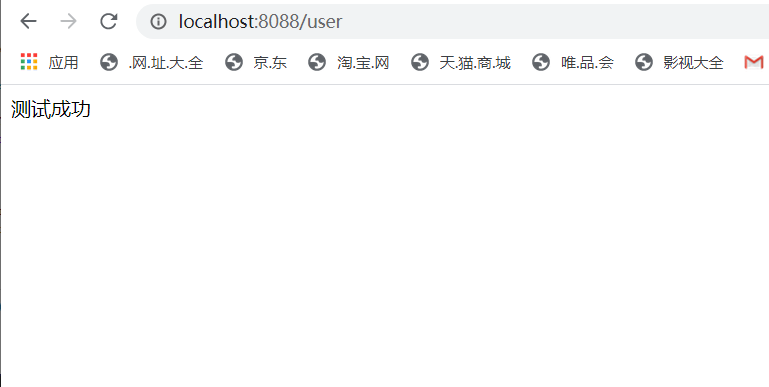

启动项目访问可得到8080服务的结果
这样我们初步完成了两个独立项目的通信，如果不想在通过new的方式创建RestTemplate那也可以通过build（）方法创建，修改后如下
@RestController public class RestTemplateUser { @Autowired RestTemplate restTemplate; //因为RestTemplate不存在所以要注入 // @Bean // public RestTemplate restTemplate(){ // return new RestTemplate(); // } @Bean public RestTemplate restTemplate(RestTemplateBuilder restTemplateBuilder){ return restTemplateBuilder.build(); } @GetMapping("/user") public String findById(){ return restTemplate.getForObject("http://localhost:8080/orders",String.class); } }
但是现在很多服务架构都是多节点的，那么我们就要考虑多节点负载均衡的问题，这时最先想到的是Ribbon，修改代码
修改cloud-cloud-user的pom.xml文件，增加
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-ribbon</artifactId>
<version>2.2.3.RELEASE</version>
</dependency>

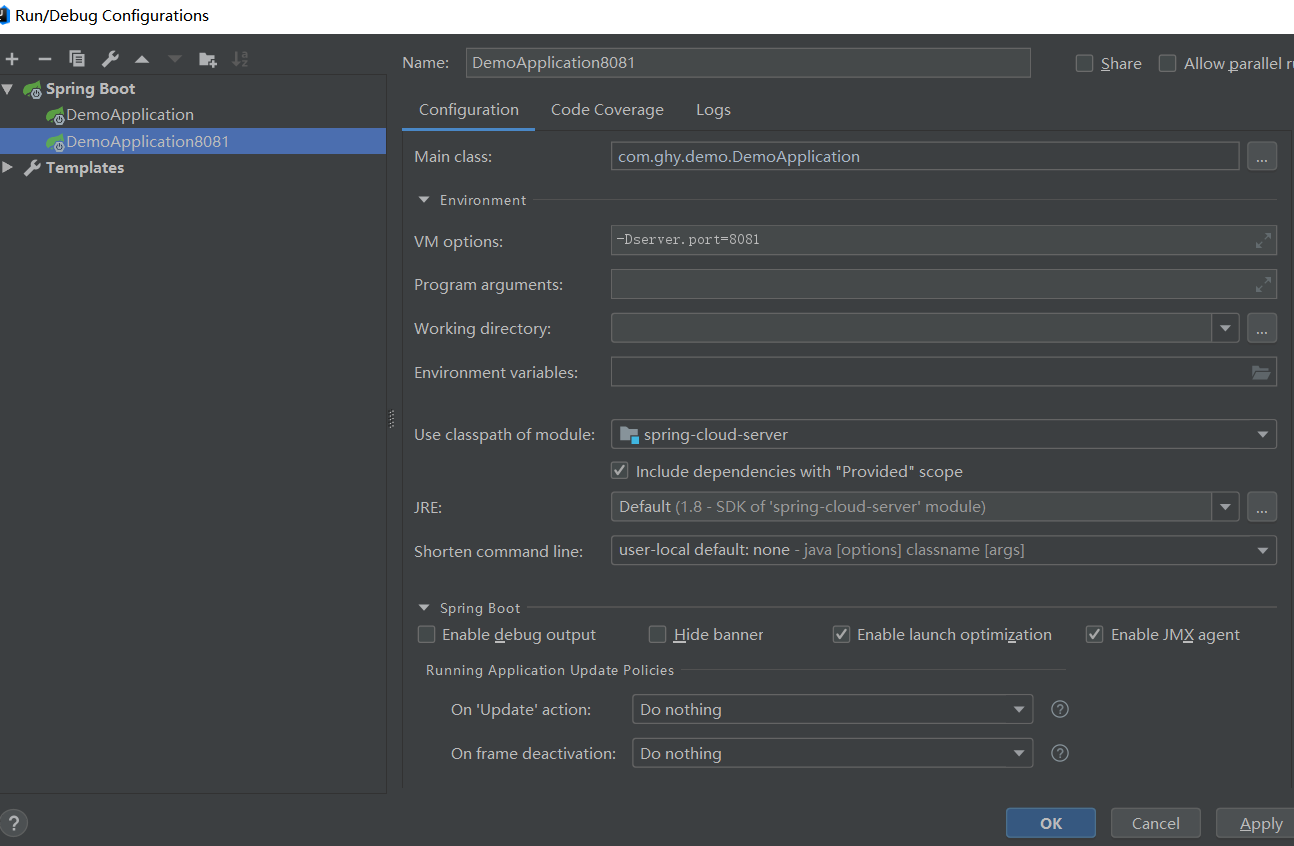

为演示负载均衡，启动两个spring-cloud-server节点，再配置一个节点并启动
修改完后，再修改spring-cloud-user配置文件
server.port=8088 spring-cloud-server.ribbon.listOfServers= localhost:8080,localhost:8081
这样玩后有心的人就发现了，业务再用return restTemplate.getForObject("http://localhost:8080/orders",String.class);访问另一个项目就不合适了，更改RestTemplateUser.class类
@RestController public class RestTemplateUser { @Autowired RestTemplate restTemplate; //因为RestTemplate不存在所以要注入 // @Bean // public RestTemplate restTemplate(){ // return new RestTemplate(); // } @Bean public RestTemplate restTemplate(RestTemplateBuilder restTemplateBuilder){ return restTemplateBuilder.build(); } @Autowired LoadBalancerClient loadBalancerClient; @GetMapping("/user") public String findById(){ ServiceInstance serviceInstance=loadBalancerClient.choose("spring-cloud-server"); String url=String.format("http://%s:%s",serviceInstance.getHost(),serviceInstance.getPort()+"/orders"); return restTemplate.getForObject(url,String.class); //通过服务名称在配置文件中选择端口调用 // return restTemplate.getForObject("http://localhost:8080/orders",String.class); } }
访问下面地址，多点几次
说到 了这里那我们现在就要来看下Ribbon了
二、Ribbon简介
③ 当部署多个相同微服务时，如何实现请求时的负载均衡？
实现负载均衡方式1：通过服务器端实现负载均衡(nginx)
实现负载均衡方式2：通过客户端实现负载均衡
Ribbon工作时分为两步：第一步选择Eureka Server，它优先选择在同一个Zone且负载较少的Server；第二步再根据用户指定的策略，再从Server取到的服务注册列表中选择一个地址。其中Ribbon提供了很多策略，例如轮询round robin、随机Random、根据响应时间加权等。
为了更好的了解Ribbon后面肯定是要进入源码，在进入源码之前做个铺垫，我再来改造上面的代码，引入@LoadBalanced注解，修改下
@RestController public class RestTemplateUser { @Autowired RestTemplate restTemplate; //因为RestTemplate不存在所以要注入 // @Bean // public RestTemplate restTemplate(){ // return new RestTemplate(); // } // @Bean // public RestTemplate restTemplate(RestTemplateBuilder restTemplateBuilder){ // return restTemplateBuilder.build(); // } @Bean @LoadBalanced public RestTemplate restTemplate(RestTemplateBuilder restTemplateBuilder){ return restTemplateBuilder.build(); } // @Autowired // LoadBalancerClient loadBalancerClient; @GetMapping("/user") public String findById(){ // ServiceInstance serviceInstance=loadBalancerClient.choose("spring-cloud-server"); // String url=String.format("http://%s:%s",serviceInstance.getHost(),serviceInstance.getPort()+"/orders"); // return restTemplate.getForObject(url,String.class); //通过服务名称在配置文件中选择端口调用 return restTemplate.getForObject("http://spring-cloud-server/orders",String.class); } }
启动项目后会发现@LoadBalanced也能实现负载均衡，这里面我们就应该进入看下@LoadBalanced到底做了啥，在没用@LoadBalanced之前getForObject只能识别ip的路径，并不能识别服务名进行负载均衡，所以我们要看下@LoadBalanced是怎么实现的负载均衡

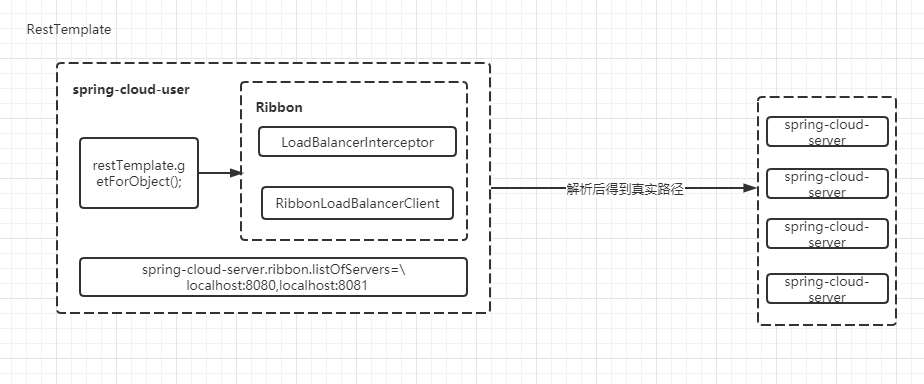

在看码源前先剧透下，之前某人说我写的东西不好看懂，那我这次多花点时间画图，restTemplate.getForObject("http://spring-cloud-server/orders",String.class);这个方法他调用的是一个服务器名称，我们知道，如果要访问一个服务器我们一个具体的路径才能访问，那么@LoadBalanced是怎么做到的由一个服务名得到一个具体的路径呢，这就要说到拦截器，他在调用真实路径前会有拦截器拦截服务器名，然后拿到服务器去解析然后拼接得到一个真实的路径名称，然后拿真实路径去访问服务，详细的步骤在源码讲解中具体分析。
我们点击@LoadBalanced进入如下图
@Target({ ElementType.FIELD, ElementType.PARAMETER, ElementType.METHOD }) @Retention(RetentionPolicy.RUNTIME) @Documented @Inherited @Qualifier public @interface LoadBalanced { }
我们会发现有一个叫@Qualifier的东西，其实这玩意就是一个标记的作用，但为了后面的源码分析，这里还是说明下@Qualifiler的用法
我们在spring-cloud-user项目中新建一个Qualifier包，在包中建三个类
public class QualifierTest { private String name; public QualifierTest(String name) { this.name = name; } public String getName() { return name; } public void setName(String name) { this.name = name; } }
//@Configuration用于定义配置类，可替换xml配置文件， // 被注解的类内部包含有一个或多个被@Bean注解的方法， // 这些方法将会被AnnotationConfigApplicationContext或 // AnnotationConfigWebApplicationContext类进行扫描， // 并用于构建bean定义，初始化Spring容器。 @Configuration public class QualifierConfiguration { @Qualifier @Bean("QualifierTest1") QualifierTest QualifierTest1(){ return new QualifierTest("QualifierTest1"); } @Qualifier @Bean("QualifierTest2") QualifierTest QualifierTest2(){ return new QualifierTest("QualifierTest2"); } }
@RestController public class QualifierController { //@Qualifier作用是找到所有申明@Qualifier标记的实例 @Qualifier @Autowired List<QualifierTest> testClassList= Collections.emptyList(); @GetMapping("/qualifier") public Object test(){ return testClassList; } }
启动项目访问接口结果如下
除掉QualifierConfiguration.class中其中一个@Qualifier后刷新接口，会发现结果如下，这两个结果对比可以证明@Qualifier其实就是一个标记的作用
有了这个概念后我们进入LoadBalancerAutoConfiguration.class这个自动装配类中会发现有和我刚刚演示一样的代码，其实我就是从这个装配类中抄的，哈哈；
看到这里相信大家就明白了，因为红框的内容加了@LoadBalanced注解就能使RestTemplate生效是因为@Qualifier注解，有了这个概念接着往下走，在上图这个自动装配类中会加载注入所有加了@LoadBalanced注解的RestTemplate，这一步很关键，因为后面的拦截器加载跟这一步有关联；竟然我们来到了LoadBalancerAutoConfiguration，这个自动装配类来了，那就聊聊这里面的Bean装配，下面这个图是Bean的自动装配过程
首先看自动装配类拦截器LoadBalancerInterceptor
@Configuration(proxyBeanMethods = false) @ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate") static class LoadBalancerInterceptorConfig { //定义一个Bean @Bean public LoadBalancerInterceptor ribbonInterceptor( LoadBalancerClient loadBalancerClient, LoadBalancerRequestFactory requestFactory) { return new LoadBalancerInterceptor(loadBalancerClient, requestFactory); } //将定义的Bean作为参数传入 @Bean @ConditionalOnMissingBean public RestTemplateCustomizer restTemplateCustomizer( final LoadBalancerInterceptor loadBalancerInterceptor) { return restTemplate -> { List<ClientHttpRequestInterceptor> list = new ArrayList<>( restTemplate.getInterceptors());
//设置拦截器 list.add(loadBalancerInterceptor);
//设置到restTemplate中去 restTemplate.setInterceptors(list); }; } }
@Bean public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated( final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) { return () -> restTemplateCustomizers.ifAvailable(customizers -> {
//对restTemplates进行for循环，对每一个restTemplate加一个包装叫RestTemplateCustomizer
//这个包装的意义是可以对restTemplate再加一个自定义的拦截 for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this.restTemplates) { for (RestTemplateCustomizer customizer : customizers) { customizer.customize(restTemplate); } } }); }
有了上面的包装，才有下面的拦截的加强
@Bean @ConditionalOnMissingBean public RestTemplateCustomizer restTemplateCustomizer( final LoadBalancerInterceptor loadBalancerInterceptor) { return restTemplate -> { List<ClientHttpRequestInterceptor> list = new ArrayList<>( restTemplate.getInterceptors()); list.add(loadBalancerInterceptor); restTemplate.setInterceptors(list); }; }
说到这里再将时序图画一下，我最初是通过@LoadBalanced注解进入到他的装配类LoadBalancerAutoConfiguration，然后在LoadBalancerAutoConfiguration装配类中找到拦截器的加载和增强的，根据这个逻辑画出的时序图如下
之前在开篇中还讲到过用下面这种方式进行负载均衡访问，其实针对LoadBalancerClient是一样的，他里面有一个RibbonAutoConfiguration
@Autowired
LoadBalancerClient loadBalancerClient;
在RibbonAutoConfiguration装配类中会找到一个代码如果下，他在装配类中对LoadBalancerClient进行初始化
@Bean @ConditionalOnMissingBean(LoadBalancerClient.class) public LoadBalancerClient loadBalancerClient() { return new RibbonLoadBalancerClient(springClientFactory()); }
我们看头文件，会发现加载了LoadBalancerAutoConfiguration
这时补充下时序图如下，这就是Bean的加载过程，经过这一过程拦截器就算是加载进去了
有了拦截器后，下一步要看的话肯定就是来看下拦截器到底做了啥，进入LoadBalancerInterceptor拦截器，会发现他会最终进入如下方法
@Override public ClientHttpResponse intercept(final HttpRequest request, final byte[] body, final ClientHttpRequestExecution execution) throws IOException { final URI originalUri = request.getURI(); String serviceName = originalUri.getHost(); Assert.state(serviceName != null, "Request URI does not contain a valid hostname: " + originalUri);
//将拦截委托给loadBalancer进行实现 return this.loadBalancer.execute(serviceName, this.requestFactory.createRequest(request, body, execution)); }
跟进loadBalancer看下做了啥（LoadBalancerClient注入是在RibbonAutoConfiguration配置类中完成的），跟踪进去发现最终还是调用了RibbonLoadBalancerClient
进入execute方法，会发现里面只做了两件事
public <T> T execute(String serviceId, LoadBalancerRequest<T> request, Object hint) throws IOException {
//获得负载均衡器 ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
//根据负载均衡器返回Server,这个Server返回是指定的某一个地址，其实负载的解析在这里就完成了 Server server = getServer(loadBalancer, hint); if (server == null) { throw new IllegalStateException("No instances available for " + serviceId); } RibbonServer ribbonServer = new RibbonServer(serviceId, server, isSecure(server, serviceId), serverIntrospector(serviceId).getMetadata(server)); return execute(serviceId, ribbonServer, request); }

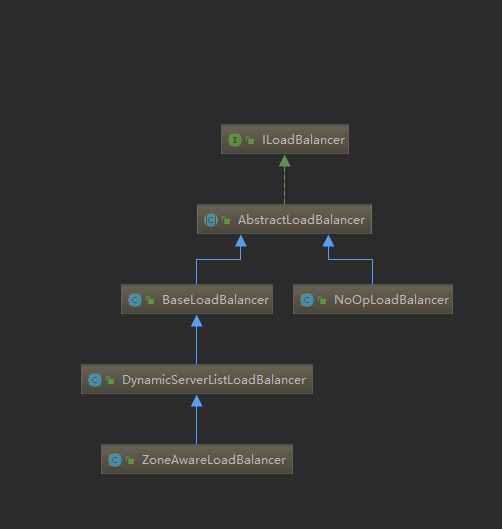

进入getLoadBalancer看看他做了啥，在看之前先看下他的类关系图
ILoadBalancer接口：定义添加服务，选择服务，获取可用服务，获取所有服务方法
AbstractLoadBalancer抽像类：定义了一个关于服务实例的分组枚举，包含了三种类型的服务：ALL表示所有服务，STATUS_UP表示正常运行的服务，STATUS_NOT_UP表示下线的服务。
BaseLoadBalancer：
1）：类中有两个List集合，一个List集合用来保存所有的服务实例，还有一个List集合用来保存当前有效的服务实例
2）：定义了一个IPingStrategy，用来描述服务检查策略，IPingStrategy默认实现采用了SerialPingStrategy实现
3）：chooseServer方法中(负载均衡的核心方法)，调用IRule中的choose方法来找到一个具体的服务实例,默认实现是RoundRobinRule
4）：PingTask用来检查Server是否有效，默认执行时间间隔为10秒
5）：markServerDown方法用来标记一个服务是否有效，标记方式为调用Server对象的setAlive方法设置isAliveFlag属性为false
6）：getReachableServers方法用来获取所有有效的服务实例列表
7）：getAllServers方法用来获取所有服务的实例列表
8）：addServers方法表示向负载均衡器中添加一个新的服务实例列表
DynamicServerListLoadBalancer：主要是实现了服务实例清单在运行期间的动态更新能力，同时提供了对服务实例清单的过滤功能。
ZoneAwareLoadBalancer:主要是重写DynamicServerListLoadBalancer中的chooseServer方法，由于DynamicServerListLoadBalancer中负责均衡的策略依然是BaseLoadBalancer中的线性轮询策略，这种策略不具备区域感知功能
NoOpLoadBalancer：不做任何事的负载均衡实现，一般用于占位（然而貌似从没被用到过）。
有了这个概念后我们下面就来重点看BaseLoadBalancer，在唠唠之前先补充下时序图
点击getLoadBalancer进入如下代码
在向下写前，先提前说下ILoadBalancer这个类里面会帮我们做一件事，他会根据负载均衡的一个算法进行一个负载的选择，但是在负载之前他会有一个类的初始化过程，在选择完成后ILoadBalancer实现返回，然后将ILoadBalancer做为参数传给Server server = getServer(loadBalancer, hint);在ILoadBalancer中他有一个实现会去调用BaseLoadBalancer.chooseServer,它会调用rule.choose(),rule的初始化是在ZoneAvoidanceRule中完成的，所以接下来看要分两部分，ILoadBalancer做为一个负载均衡器，然后getServer会把这个负载均衡器会传过去后进行一个负载的计算，这个流程说完后可能很多人还在懵逼状态，那接下来我们就通过代码来看他的实现，首先看ILoadBalancer的实现是谁
接着上图来，点击getLoadBalancer

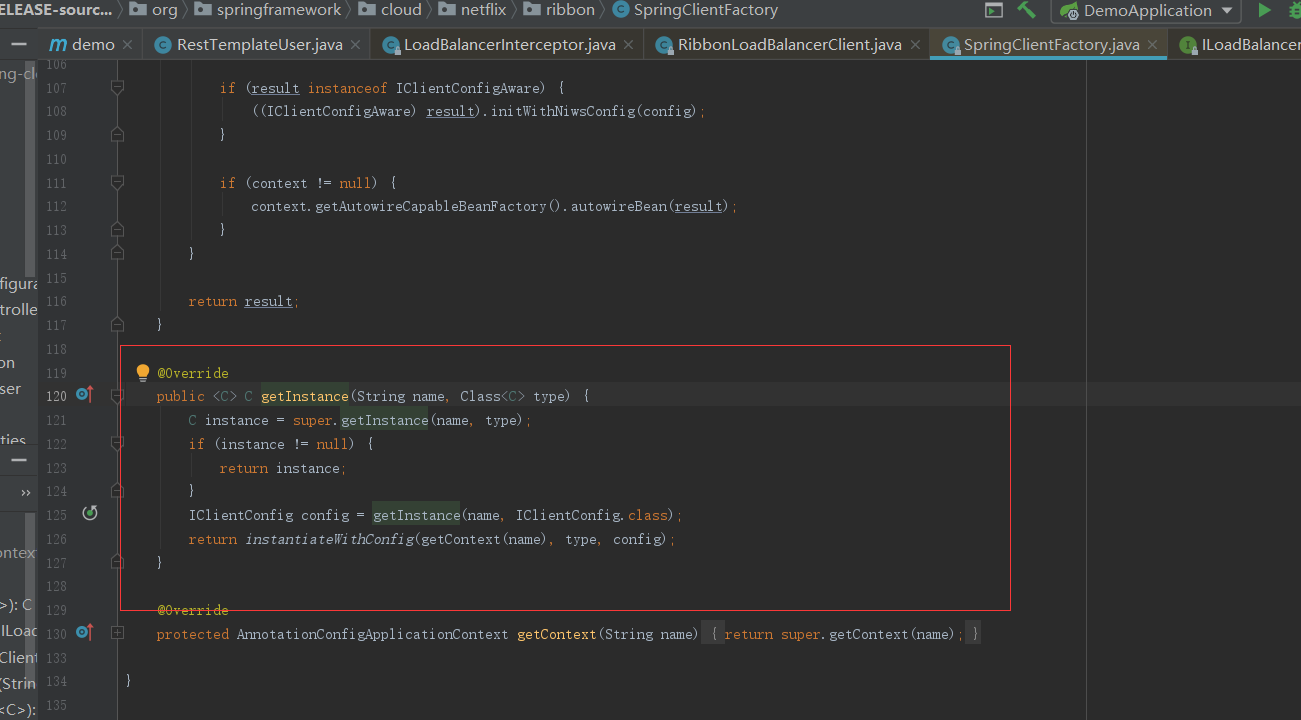

然后点击getInstance
@Override public <C> C getInstance(String name, Class<C> type) {

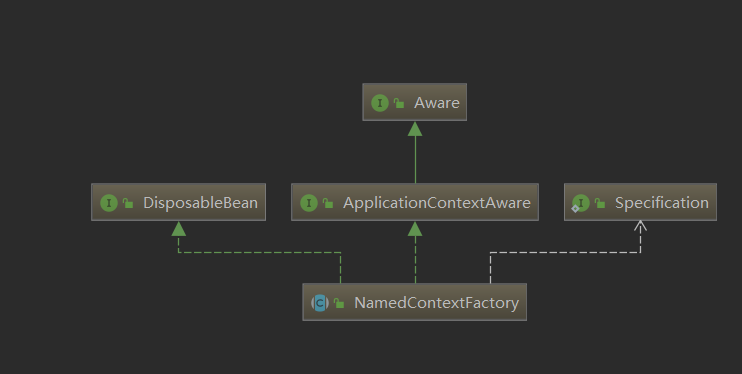

//这里面通过传送一个name和一个type得到一个实例，这里面是一个工厂模式，我们点击getInstance选择它的NamedContextFactory实现进去 C instance = super.getInstance(name, type); if (instance != null) { return instance; } IClientConfig config = getInstance(name, IClientConfig.class); return instantiateWithConfig(getContext(name), type, config); }
public <T> T getInstance(String name, Class<T> type) {
//工厂模式会加载一个context AnnotationConfigApplicationContext context = getContext(name); if (BeanFactoryUtils.beanNamesForTypeIncludingAncestors(context, type).length > 0) { return context.getBean(type); } return null; }
getContext方法里面是用spring写的，比较复杂，点击getContext后如下图，这里面是有个默认缓存的，如果没有会用createContext(name)根据名称创建一个缓存
回退到AnnotationConfigApplicationContext context = getContext(name);
public <T> T getInstance(String name, Class<T> type) { AnnotationConfigApplicationContext context = getContext(name); if (BeanFactoryUtils.beanNamesForTypeIncludingAncestors(context, type).length > 0) {
通过type得到一个Bean return context.getBean(type); } return null; }
再回退到C instance = super.getInstance(name, type);进行打debug看下他返回的是什么类型的ILoadBalancer
从上图可以看到返回的是一个ZoneAwareLoadBalancer的ILoadBalancer，然后就拿着ILoadBalancer传入getServer(loadBalancer, hint);中，这时的时序图就如下了
到了这一步获取负载均衡器这一过程就完成了，下面就是来完成过程2.通过负载均衡器中配置的默认负载均衡算法选一个合适的Server，我们进入
Server server = getServer(loadBalancer, hint);的getServer方法，点击进去如下，这里面其实进行的就是针对一个服务节点的选择，其中loadBalancer.chooseServer(hint != null ? hint : "default");就是一种算法的选择，我们这里面没有选择算法，所以采用默认算法BaseLoadBalancer

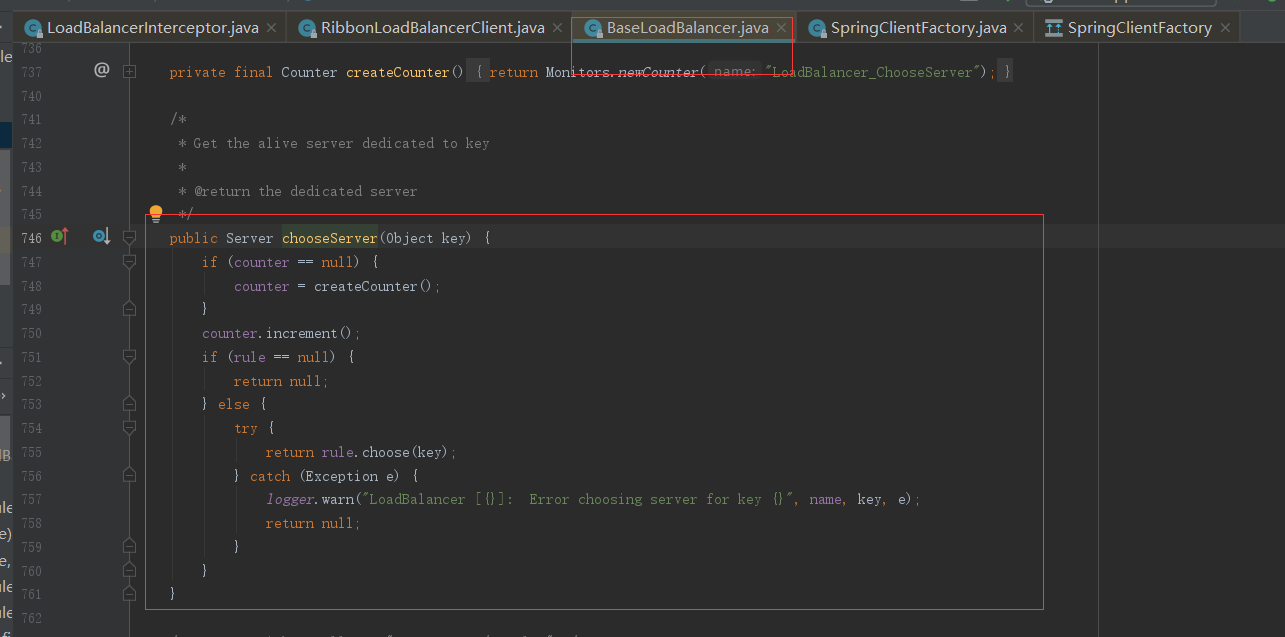

进入默认算法截图如下

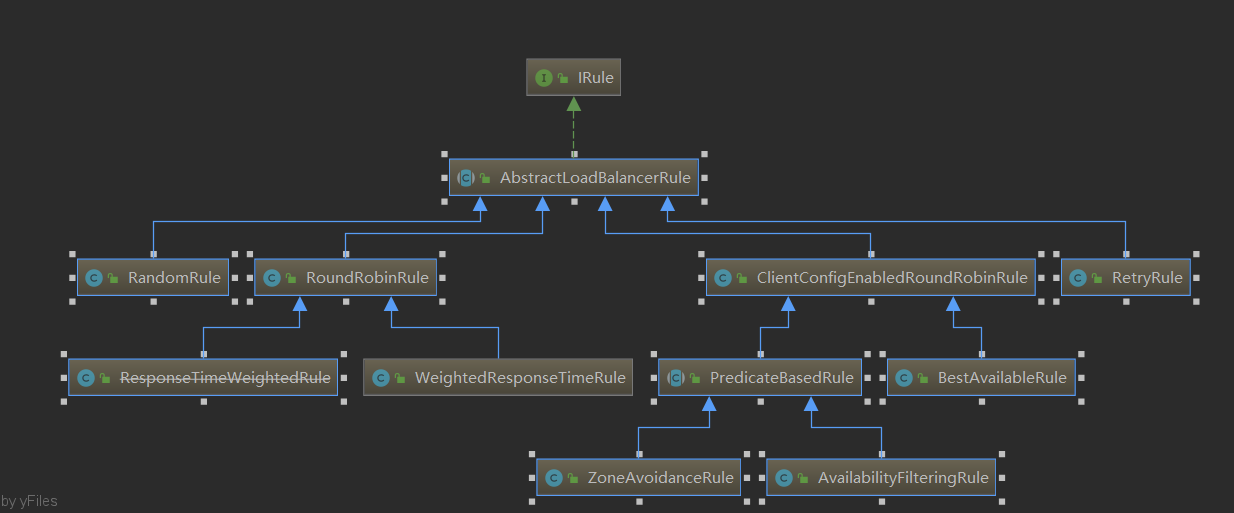

然后他会调用rule.choose(key);方法，我们可以在进入方法前先看下IRule是啥，通过下图我们可以很清楚的看到IRule里面所有的实现，之所以在这里提到IRule是因为IRule是Ribbon中实现负载均衡的一个很重要的规则，他实现了重置规则、轮询规则、随机规则及客户端是否启动轮询的规则；在后面我看机会说其中一到两种比较常用的算法说明下

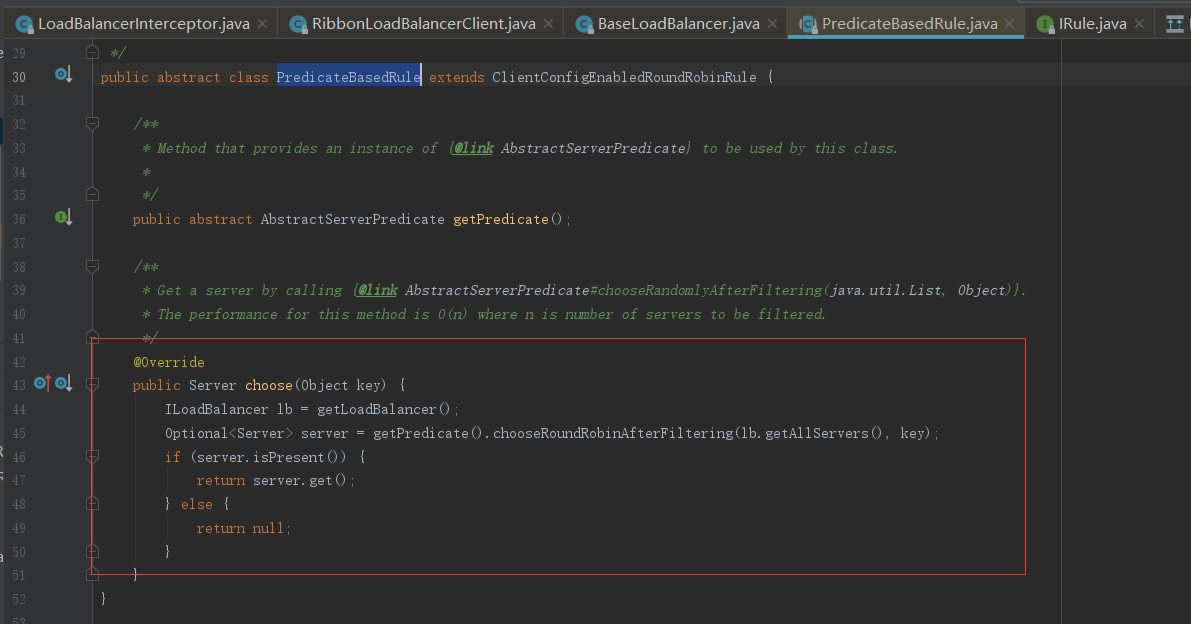

我们这里rule.choose(key);采用的是轮询算法，选择PredicateBasedRule，进去后截图如下
@Override public Server choose(Object key) { ILoadBalancer lb = getLoadBalancer();
//根据我们的过滤规则过滤之后会根据轮询去进行筛选，其中lb.getAllServers是获取一个静态的服务列表 Optional<Server> server = getPredicate().chooseRoundRobinAfterFiltering(lb.getAllServers(), key); if (server.isPresent()) { return server.get(); } else { return null; } } }
我们进入chooseRoundRobinAfterFiltering，下面的轮询比较简单，他先把节点数量eligible.size(）传进去，然后通过incrementAndGetModulo方法获取一个下标
public Optional<Server> chooseRoundRobinAfterFiltering(List<Server> servers, Object loadBalancerKey) {
//得到我们所有的配置信息 List<Server> eligible = getEligibleServers(servers, loadBalancerKey);
//配置数量 if (eligible.size() == 0) { return Optional.absent(); }
//进行轮询计算 return Optional.of(eligible.get(incrementAndGetModulo(eligible.size()))); }
可以进入incrementAndGetModulo方法看下
private int incrementAndGetModulo(int modulo) { for (;;) {
//获取下一个节点的当前值 int current = nextIndex.get();
//根据这个值进行取模运算 int next = (current + 1) % modulo;
//设置下一个值 if (nextIndex.compareAndSet(current, next) && current < modulo) return current; } }
上面就是轮询算法的实现，这个算法的实现比较简单，下面再来看一个随机算法的实现
public Server choose(ILoadBalancer lb, Object key) { if (lb == null) { return null; } Server server = null; while (server == null) { if (Thread.interrupted()) { return null; } List<Server> upList = lb.getReachableServers();
//得到所有节点信息 List<Server> allList = lb.getAllServers(); int serverCount = allList.size(); if (serverCount == 0) { /* * No servers. End regardless of pass, because subsequent passes * only get more restrictive. */ return null; } //传入节点数量，然后随机取值，如果有人想看怎么取的点击这个chooseRandomInt就可以看到，它实现就一句话，就是把数量传进去得到一个随机值 int index = chooseRandomInt(serverCount); server = upList.get(index); if (server == null) { /* * The only time this should happen is if the server list were * somehow trimmed. This is a transient condition. Retry after * yielding. */ Thread.yield(); continue; } if (server.isAlive()) { return (server); } // Shouldn't actually happen.. but must be transient or a bug. server = null; Thread.yield(); } return server; }
随机实现聊完后，再回到我们跟踪的代码 return Optional.of(eligible.get(incrementAndGetModulo(eligible.size())));通过算法得到具体的节点后eligible.get就可以得到 对应下标的服务列表，这时就得到了什么localhost:8082的具体端口号了，这一步完成后其实Server server = getServer(loadBalancer, hint);的活就做完了，下面的活就是拿着具体端口去重构了，更新下时序图
项目中所有例子源码：https://github.com/ljx958720/spring-cloud-Ribbon-1-.git
