最近研究分频计数器，稍微总结一下，以后继续补充：

    按照STM32参考手册的说法：“独立看门狗(IWDG)由专用的低速时钟(LSI)动驱，即使主时钟生发故障它也仍然效有。IWDG最适合应用于那些须要看门狗作为一个在主程序以外，够能全完独立作工，并且对间时精度要求较低的场所。WWDG最适合那些要求看门狗在准确计时口窗起作用的应用程序。”

    简略的说，STM32 中的IWDG 其核心就是一个12bits的向下递加的数计器，当数计器数计到零时就会触发统系复位。因此，要在每次数计到零之前将其复位到一个初始值。这个初始值就在重装载寄存器(IWDG_RLR)中寄存，其默认值为0xFFF，我们也可以将其为改其他值。

    数计器的时钟由LSI时钟经过分频后供给，预分频因子由预分频寄存器(IWDG_PR)的值来定确。详细的说IWDG_PR 寄存器只有最低的3位是效有的，其他高位远永都为0，这最低的3位就决议了预分频因子，这3位的值与预分频因子的系关如下。



000: 预分频因子=4
100: 预分频因子=64
001: 预分频因子=8
101: 预分频因子=128
010: 预分频因子=16
110: 预分频因子=256
011: 预分频因子=32
111: 预分频因子=256

    除了下面分析的两个寄存器，IWDG还有另外两个寄存器，合起来共四个寄存器，分别是：

    键寄存器(IWDG_KR)

    预分频寄存器(IWDG_PR)

    重装载寄存器(IWDG_RLR)

    状态寄存器(IWDG_SR)

    所谓键寄存器(IWDG_KR)，可以以为就是个控制寄存器，开启看门狗，喂狗须要作操键寄存器，修改其他寄存器值也须要先作操键寄存器(IWDG_KR)。



开启看门狗

    向键寄存器(IWDG_KR)写入0xCCCC，启动看门狗作工。IWDG一旦启动了就不会止停，除非掐断单片机的供电。也就是说看门狗不受休眠或RESET的影响。

IWDG->KR = 0xCCCC;

    STM32F10x_StdPeriph_Driver 供给了如下数函。

    每日一道理
风，那么轻柔，带动着小树、小草一起翩翩起舞，当一阵清风飘来，如同母亲的手轻轻抚摸自己的脸庞，我喜欢那种感觉，带有丝丝凉意，让人心旷神怡。享受生活，不一定要有山珍海味、菱罗绸缎为伴，大自然便是上帝所赐予人类最为珍贵的。

void IWDG_Enable(void);



喂狗

    向键寄存器(IWDG_KR)写入0xAAAA，这时数计器的值会复位为重装载寄存器(IWDG_RLR)的值。

    否则，当数计器为0时，看门狗会生产复位。

IWDG->KR = 0xAAAA;

    STM32F10x_StdPeriph_Driver 供给了如下数函。

void IWDG_ReloadCounter(void);



修改预分频因子

    向键寄存器(IWDG_KR)写入0x5555，向预分频寄存器(IWDG_PR)写入新值。

    注意这两步之间不能有其他的对IWDG的作操。

IWDG->KR = 0x5555;
IWDG->PR = value;

    利用STM32F10x_StdPeriph_Driver 则须要如下调用两个数函。

IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
IWDG_SetPrescaler(value);



修改重装载寄存器的值

    向键寄存器(IWDG_KR)写入0x5555，向重装载寄存器(IWDG_RLR)写入新值。

    注意这两步之间不能有其他的对IWDG的作操。

IWDG->KR = 0x5555;
IWDG->RLR = value;

    利用STM32F10x_StdPeriph_Driver 则须要如下调用两个数函。

IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
IWDG_SetReload(value);

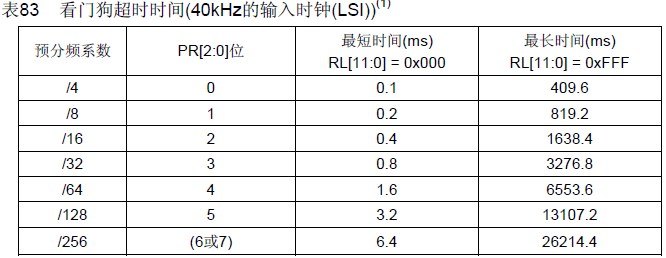

    预分频寄存器、重装载寄存器与看门狗超时间时的系关如下表所示。



    下面的分析都没有涉及到状态寄存器(IWDG_SR)。这个寄存器不太用常，须要解了的可以参阅STM32参考手册。

    另外，当用调试器调试码代时，我们望希在生产断点时，数计器够能止停数计。这可以通过设置DBGMCU_CR的第8位（DBG_IWDG_STOP位）来现实。

    0：看门狗数计器仍然畸形作工；

    1：看门狗数计器止停作工。

    作操码代如下：

DBGMCU->CR |= 0x100;

    STM32F10x_StdPeriph_Driver 中也供给了应相的作操数函：

DBGMCU_Config(DBGMCU_IWDG_STOP, ENABLE);
