    近来调驱动时，调试led时碰到了点问题，于是回过头来再写个led裸板程序。在我写的pcDuino第一个裸板程序uart的基础上，再写个led裸板程序还是很轻松的。很多人认为没有必要写什么pcDuino裸板程序，认为没啥意思。我认为可以用来熟悉硬件，特别是想做底层驱动开辟，以及系统移植，熟悉底层硬件还是有用的。其实做底层驱动开辟，也是跟硬件打交道，硬件相干的操作和裸板程序是一样的。下面分析怎样在pcDuino上跑一个最简单的led裸板程序。

    开辟环境：
系统：ubuntu 10.04.4
单板：pcDuino
编译器：arm-2009q3-67-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2

    目标：实现pcDuino上的TX_LED闪烁

    一、硬件分析

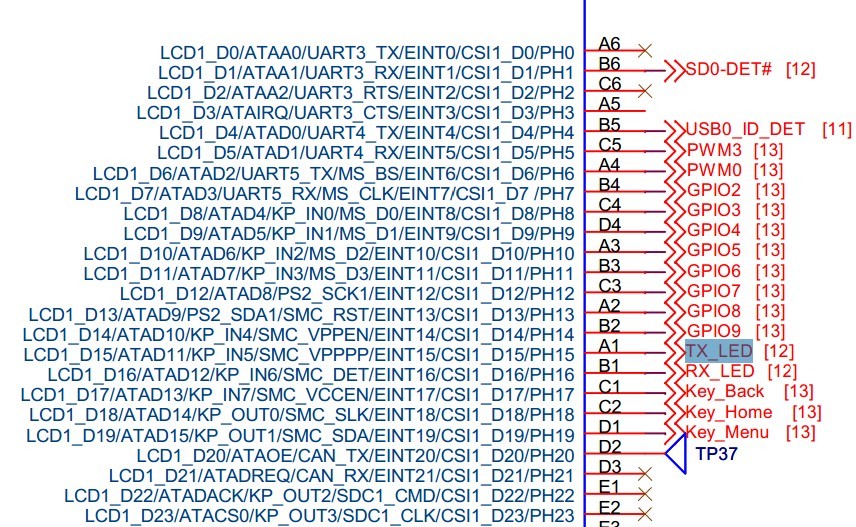

    仔细看pcDuino上的原理图和pcDuino的手册，发明两者不是完全对应的，还是以原理图为准。根据原理图知道TX_LED是接到PH15上，可以当作普通IO口用，不需要连跳线



    二、编写源代码

    重要是看手册30.Port Controller,根据手册写led初始化程序重要包括设为输出、是能上拉及Multi-Driving寄存器设置。包括start.S、main.c、clock.c、clock.h、Makefile,下面贴出全部代码

    文件start.S:

.global _start

_start:
	ldr sp, =0x00007f00

	b main

    文件main.c:

#include "clock.h"

#define PH_CFG1  	        (*(volatile unsigned int *)0x01c20900)
#define PH_DAT  	        (*(volatile unsigned int *)0x01c2090C)
#define PH_DRI  	        (*(volatile unsigned int *)0x01c20910)
#define PH_PULL  	        (*(volatile unsigned int *)0x01c20918)
void gpio_init()
{
 /*PCDUINO GPIO4--PH9:
  *bit[6:4]:PH9_SELECT 001:OUTPUT
  *PCDUINO GPIO5--PH10:
  *bit[10:8]:PH10_SELECT 001:OUTPUT
  */
  PH_CFG1 |= ((0x1<<4)|(0x1<<8)|(0X1<<28));
  PH_DRI   = 0XFFFFFFFF;
  PH_PULL  = 0X55555555;
}

void delay()
{
	volatile int i = 0x300000;
	while (i--);
}
int main(void)
{
	char c;
	clock_init(); /* 初始化时钟 */
	gpio_init();

	while (1)
	{
		PH_DAT = 0x00;
		delay();
		PH_DAT = 0xffff;
		delay();
	}

	return 0;
}

    文件clock.c:

#define CPU_AHB_APB0_CFG  	(*(volatile unsigned int *)0x01c20054)
#define PLL1_CFG  	        (*(volatile unsigned int *)0x01c20000)
#define APB1_CLK_DIV_CFG  	(*(volatile unsigned int *)0x01c20058)
#define APB1_GATE  	        (*(volatile unsigned int *)0x01c2006C)

void sdelay(unsigned long loops)
{
  __asm__ volatile("1:\n" "subs %0, %1, #1\n"
		   "bne 1b":"=r" (loops):"0"(loops));
}
void clock_init(void)
{
  /*AXI_DIV_1[1:0]  AXI_CLK_DIV_RATIO 00:/1 AXI Clock source is CPU clock
   *AHB_DIV_2[5:4]  AHP_CLK_DIV_RATIO 01:/2 AHB Clock source is AXI CLOCK
   *APB0_DIV_1[9:8] APB0_CLK_RATIO    00:/2 APB0 clock source is AHB2 clock
   *CPU_CLK_SRC_OSC24M[17:16] CPU_CLK_SRC_SEL 01:OSC24M
   */
   CPU_AHB_APB0_CFG = ((0<<0)|(0x1<<4)|(0<<8)|(1<<16));

   /*bit31:PLL1_Enable 1:Enable
    *bit25:EXG_MODE 0x0:Exchange mode
    *bit[17:16]:PLL1_OUT_EXT_DIVP 0x0:P=1
    *bit[12:8]:PLL1_FACTOR_N 0x10:Factor=16,N=16
    *bit[5:4]:PLL1_FACTOR_K 0x0:K=1
    *bit3:SIG_DELT_PAT_IN 0x0
    *bit2:SIG_DELT_PAT_EN 0x0
    *bit[1:0]PLL1_FACTOR_M 0x0:M=1
    *The PLL1 output=(24M*N*K)/(M*P)=(24M*16*1)/(1*1)=384M is for the coreclk
    */
   PLL1_CFG = 0xa1005000;

   sdelay(200);

   CPU_AHB_APB0_CFG = ((0<<0)|(0x1<<4)|(0<<8)|(2<<16));//CPU_CLK_SRC_SEL 10:PLL1

   /*uart clock source is apb1,config apb1 clock*/
   /*bit[25:24]:APB1_CLK_SRC_SEL 00:OSC24M
    *bit[17:16]:CLK_RAT_N 0X0:1 The select clock source is pre-divided by 2^1
    *bit[4:0]:CLK_RAT_M 0x0:1 The pre-devided clock is divided by(m+1)
    */
   APB1_CLK_DIV_CFG = ((0<<5)|(0<<16)|(0<<24));
   /*open the clock for uart0*/
   /*bit16:UART0_APB_GATING 1:pass 0:mask*/
   APB1_GATE = (0x1<<16);
}

    每日一道理
俄国作家契诃夫说：“有大狗，有小狗，小狗不该因为大狗的存在而心慌意乱。所有的狗都应该叫，就让他各自用上帝给他的声音。

    文件·clock.h:

void clock_init(void);

    文件·Makefile:

led.bin:start.S main.c clock.c
	arm-none-linux-gnueabi-gcc -nostdlib -c start.S -o start.o
	arm-none-linux-gnueabi-gcc -nostdlib -c main.c -o main.o
	arm-none-linux-gnueabi-gcc -nostdlib -c clock.c -o clock.o
	arm-none-linux-gnueabi-ld -Ttext 0xD0020010 start.o main.o clock.o  -o led_elf
	arm-none-linux-gnueabi-objcopy -O binary -S led_elf led.bin

clean:
	rm -rf *.o *.bin led_elf *.dis

    代码确实很简单，上面也有看手册时留下的注释，就不分析了，有问题留言吧。

    三、编译、测试

    1.安装交叉编译链，给个链接 http://code.google.com/p/smp-on-qemu/downloads/list 选择arm-2009q3-67-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2并下载。然后在ubuntu下直接解压即可，过程就不说了，还不清楚的看Ubuntu 10.04.4开辟环境配置。

    2.编译

    change@change:~$ cd Si/A10/2_led/
change@change:~/Si/A10/2_led$ ls
clock.c  clock.h  main.c  Makefile  mksunxiboot  start.S
change@change:~/Si/A10/2_led$ make
arm-none-linux-gnueabi-gcc -nostdlib -c start.S -o start.o
arm-none-linux-gnueabi-gcc -nostdlib -c main.c -o main.o
arm-none-linux-gnueabi-gcc -nostdlib -c clock.c -o clock.o
arm-none-linux-gnueabi-ld -Ttext 0xD0020010 start.o main.o clock.o  -o led_elf
arm-none-linux-gnueabi-objcopy -O binary -S led_elf led.bin
change@change:~/Si/A10/2_led$ ./mksunxiboot led.bin leds.bin
File size: 0x154
Load size: 0x154
Read 0x154 bytes
Write 0x200 bytes
change@change:~/Si/A10/2_led$
其中有个./mksunxiboot led.bin leds.bin要注意，不经过mksunxiboot工具 的.bin文件，pcDuino是运行不了的。这个工具在官网上都有下。现在的处理启动都很复杂，内有固化有bl0代码，在跳转到bl1时需要校验程序的合法性，这个工具mksunxiboot简单点少就是给我们程序加了点头部，让处理器能够识别我们写的代码。你可以分析led.bin和leds.bin的反汇编代码，就一目了然了。这部分感兴趣的可以一起讨论。

    3.测试

    上面生成的leds.bin就可以放到板子上运行了。为了不破会NAND中的系统，直接放到tf卡运行。不用担心那个先启动，看全志手册就知道pcDuino默认先从tf卡启动，只有tf卡没有启动的引导程序才会跳到NAND启动。插上tf卡到PC机

    change@change:~/Si/A10/2_led$ sudo dd if=/dev/zero of=/dev/sdb bs=1M count=1
1+0 records in
1+0 records out
1048576 bytes (1.0 MB) copied, 0.425886 s, 2.5 MB/s
change@change:~/Si/A10/2_led$ sudo dd if=leds.bin of=/dev/sdb bs=1024 seek=8
0+1 records in
0+1 records out
512 bytes (512 B) copied, 0.00600667 s, 85.2 kB/s
change@change:~/Si/A10/2_led$

    然后取下tf卡，插到pcDino上，RX LED就开始闪烁了。如果你手上有led，接到GPIO4、GPIO5也会闪烁。对底层硬件感兴趣的，一起讨论，有问题的请直接留言。
