【python opencv】霍夫变换

封装在OpenCV函数**cv.HoughLines**()中。它只是返回一个：math:(rho，theta)值的数组。ρ以像素为单位，θ以弧度为单位。第一个参数，输入图像应该是二进制图像，因此在应用霍夫变换之前，请应用阈值或使用Canny边缘检测。第二和第三参数分别是ρ和θ精度。第四个参数是阈值，这意味着应该将其视为行的最低投票。请记住，票数取决于线上的点数。因此，它表示应检测到的最小线长。

import cv2 as cv
import numpy as np
img = cv.imread(cv.samples.findFile('sudoku.png'))
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)
edges = cv.Canny(gray,50,150,apertureSize = 3)
lines = cv.HoughLines(edges,1,np.pi/180,200)
for line in lines:
    rho,theta = line[0]
    a = np.cos(theta)
    b = np.sin(theta)
    x0 = a*rho
    y0 = b*rho
    x1 = int(x0 + 1000*(-b))
    y1 = int(y0 + 1000*(a))
    x2 = int(x0 - 1000*(-b))
    y2 = int(y0 - 1000*(a))

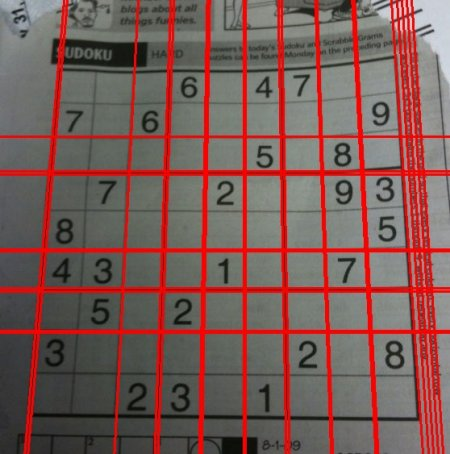

    cv.line(img,(x1,y1),(x2,y2),(0,0,255),2)
cv.imwrite('houghlines3.jpg',img)

圆在数学上表示为$(x-xcenter)2+(y-ycenter)2=r2(x-xcenter)2+(y-ycenter)2=r2，其中(xcenter,ycenter)(xcenter,ycenter)是圆的中心，rr是圆的半径。从等式中，我们可以看到我们有3个参数，因此我们需要3D累加器进行霍夫变换，这将非常低效。因此，OpenCV使用更加技巧性的方法，即使用边缘的梯度信息的**Hough梯度方法**。$

我们在这里使用的函数是**cv.HoughCircles**()。它有很多参数，这些参数在文档中有很好的解释。因此，我们直接转到代码。

import numpy as np
import cv2 as cv
img = cv.imread('opencv-logo-white.png',0)
img = cv.medianBlur(img,5)
cimg = cv.cvtColor(img,cv.COLOR_GRAY2BGR)
circles = cv.HoughCircles(img,cv.HOUGH_GRADIENT,1,20,
                            param1=50,param2=30,minRadius=0,maxRadius=0)
circles = np.uint16(np.around(circles))
for i in circles[0,:]:
    # 绘制外圆
    cv.circle(cimg,(i[0],i[1]),i[2],(0,255,0),2)
    # 绘制圆心
    cv.circle(cimg,(i[0],i[1]),2,(0,0,255),3)
cv.imshow('detected circles',cimg)
cv.waitKey(0)
cv.destroyAllWindows()
