mysql B+树索引
2015-07-06
性能与架构

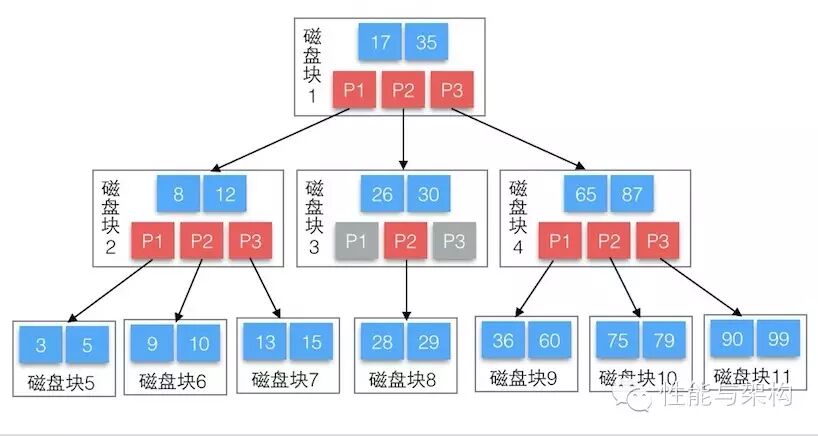

上图就是一棵B+树，每个部分有3个主要概念：物理磁盘块、数据项(蓝色)、指针(红色)
如磁盘块1，包含数据项 17、35，包含指针 P1、P2、P3，P1指向小于17的磁盘块，P2指向在17和35之间的磁盘块，P3指向大于35的磁盘块
真实的数据存于叶子节点中，即 3、5、9、10、13、15、28、29、36、60、75、79、90、99
非叶子节点中并不存放真实数据项，只存放指引搜索方向的数据项，如 17、35 并不真实存在于数据表中
B+树查找过程
如果要查找数据项29
1. 首先会把磁盘块1由磁盘加载到内存，此时发生一次IO
2. 在内存中用二分查找确定29在17和35之间，锁定磁盘块1的P2指针，通过P2指向的磁盘地址，把磁盘块3由磁盘加载到内存，发生第二次IO
3. 29在26和30之间，锁定磁盘块3的P2指针，通过指针加载磁盘块8到内存，发生第三次IO
4. 内存中做二分查找找到29，结束查询
总计三次IO，即可找到目标数据项
3层的B+树可以表示上百万的数据，对查询性能的提高是巨大的
