总结Verilog中always语句的使用

always语句包括的所有行为语句构成了一个always语句块。该always语句块从仿真0时刻开始执行其中的行为语句；最后一条执行完成后，再开始执行其中的第一条语句，如此往复循环，直到整个仿真结束。因此，always语句块常用于对数字电路中一组反复执行的活动进行建模。比如大家熟知的时间信号发生，每半个时钟周期时钟信号翻转一次。



module clock(output reg clock)
//在零时刻把clock变量初始化
initial
    clock = 1'b0;
//每半个周期把clock信号翻转一次
always
     #10 clock=~clock;
initial
     #1000 $finish;//1000个时间单位后，停止仿真

endmodule

warning:在这个例子中，clock是在initial语句中被初始化的，如果放在always语句中，always每次执行都将初始化clock！（而不是只执行一次）所以，从C语言的角度看，always像一个无限循环语句

看下面一个例子:

always @(posedge clock)
begin
  ......
end

这就是条件循环语句了。

下面是今天做个一个小例子，4-2线编码器：

module enc4to2 (

  input [3:0] a,
   output [1:0] y
);
   assign y[1] = ~a[1] & ~a[0];
   assign y[0] = ~a[2] & ~a[0];

endmodule

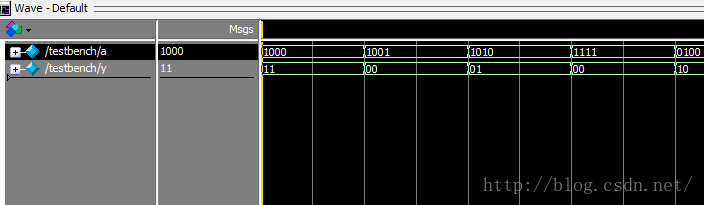

给出激励文件：

`timescale 100ns/1ns
module testbench  ;

  wire  [1:0]  y   ;
  reg  [3:0]  a   ;
  enc4to2
   DUT  (
       .y (y ) ,
      .a (a ) );

     initial
     begin
        a[0]=0;
        a[1]=0;
        a[2]=0;
        a[3]=1;
      end
        always #2
          begin
        a[0]=~a[0];
      end
        always #4
          begin
        a[1]=~a[1];
        end
          always #6
          begin
        a[2]=~a[2];
        end
          always #8
          begin
        a[3]=~a[3];
      end

endmodule



激励文件是用modesim自动生成的，自己写个initial之类就好



转自：总结Verilog中always语句的使用
